仪表蒸汽伴热管安装6点须知.docx

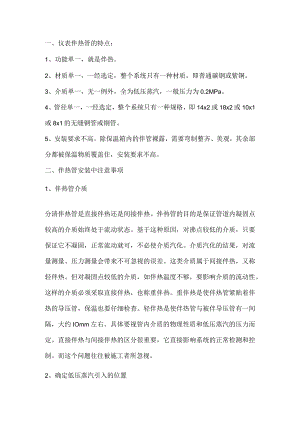

一、仪表伴热管的特点：1、功能单一，就是伴热。2、材质单一，一经选定，整个系统只有一种材质，即普通碳钢或紫铜。3、介质单一，无一例外，全为低压蒸汽，一般压力为0.2MPa。4、管径单一，一经选定，整个系统只有一种规格，即14x2或18x2或10x1或8x1的无缝钢管或铜管。5、安装要求不高。除保温箱内的伴管裸露，需要弯制整齐、美观，其余部分都被保温物质覆盖住，安装要求不高。二、伴热管安装中注意事项1、伴热管介质分清伴热管是直接伴热还是间接伴热。伴热管的目的是保证管道内凝固点较高的介质始终处于流动状态。基于这种原因，对沸点较低的介质，只要保证它不凝固，正常流动就可，不必使介质汽化。介质汽化的结果，对流量测量、压力测量会带来不可忽视的误差。这类介质属于间接伴热，又称轻伴热。但对凝固点较低的介质，如伴热温度不够，要影响介质的流动性。这样的介质必须采取直接伴热，也称重伴热。重伴热是使伴热管紧贴着伴热的导压管，保温也要仔细检查。轻伴热是使伴热管与被伴导压管有一间隔，大约IOmm左右。具体要视管内介质的物理性质和低压蒸汽的压力而定。直接伴热与间接伴热的区分很重要，它直接影响系统的正常检测和控制。而这个问题往往被施工者所忽视。2、确定低压蒸汽引入的位置在自控图上，伴管低压蒸汽的引入往往是“就近引入北但有时，在附近没有低压蒸汽。解决这类问题的最好办法是在伴管较为集中的地方安装一个低压蒸汽分配器，引入一个低压蒸汽。然后，再从分配器接出去。这要比单从低压蒸汽总管引入到伴管方便。3、冷凝水要集中排放这个问题往往被设计者所忽视。“就地排放”是最轻松的说法。就地排放的结果是开始到处是蒸汽（疏水器有可能损坏），然后是水，最后是冰。在框架平台上积起来的冷凝水都变成冰，会给操作工的工作带来很大困难。集中排放，分片排入地沟或地漏，会使装置整齐得多,也使操作工方便得多。4、敷设完伴热管要试压伴热管要试压，试压要求与蒸汽管道试压要求相同。强度试验压力为工作压力的1.5倍。伴热管试压只作强度试验，不必作严密性和气密性试验。强度试验时要连阀门和疏水器一起试。如果连上保温箱，保温箱内的伴热管（弯管）也要一起试。这段管若有泄漏，要影响保温箱内仪表的正常运行，应特别注意。试压时，要拆下仪表，免受损害。伴热管的支架可随所伴的导压管。5、伴管敷设时对阀门与仪表的处理伴热管不能中间脱节，否则脱节的这一段容易凝固。容易脱节的地方是仪表阀门、孔板的根部阀。对阀门不管是直接伴热还是间接伴热,都可以紧靠着，不致于使阀内液体汽化。不靠紧，要影响保温。对仪表的伴热管，只考虑介质接触部分。如变送器，考虑到进入变送器的导压管，压力变送器为一条，流量、液位用的差压变送器为两条。特殊情况可考虑正、负压室的伴热。对压力表，指示式液面计（如玻璃板液面计）只要伴热管配到仪表接头为止就即可。6、伴热管的保温伴热管的保温是一道重要的工序。仪表管路本身很细，若采用保温棉,会使小管变成大管。保温不好，会使本来很整齐美观的导压管成为臃肿的棉团。因此要选择好保温材料，仔细地保温。仪表保温常用材料为石棉绳和玻璃纤维布。用石棉绳把伴热管和被伴管缠起来,然后用玻璃纤维布仔细地包起来，用细铁丝扎捆。最后按设计要求，刷上调和漆即可。保温箱的保温材料一般为泡沫塑料板，这种多孔的塑料板隔热效果很好。
