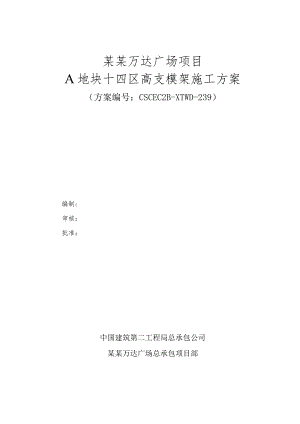

某某万达广场项目A地块十四区高支模架施工方案（方案编号：CSCEC2B-XTWD-239）编制:审核：批准：中国建筑第二工程局总承包公司某某万达广场总承包项目部二C）一五年十一月1工程概况31.1 基本概况31.2 分部分项工程概况32、编制依据63、施工准备73. 1材料准备：73.2 技术准备113.3 劳动力准备114施工工艺技术124.1 高支模搭设参数124.2 高支模架搭设及拆除134.3 模板安装及拆除164.4 材料性能指标174.5 构造设置184.6 检查验收项目215现场安全文明施工措施245.1 安全管理组织措施245.2 安全教育255.3 施工安全技术交底265.4 安全检查265.5 特殊工种持证上岗275.6 安全应急措施275.7 材料检验措施278商支模施工应急预案281.1 1概况281.2 机构设置及职责281.3 应急救援工作程序281.4 救援方法291.5 小组成员联系电话、医院及急救电话3()1工程概况1.1 基本概况某某万达广场项目位于某某市岳塘区芙蓉路北、晓塘路南、月华东路与月华西路之间。项目分为A、B两个地块，A地块主要为大商业、甲级写字楼、酒店；B地块为住宅，由12#栋34层塔楼、塔楼附属商铺组成。是集购物、休闲、娱乐、餐饮、商务、社交于一体的一站式大型成市综合体。其占地256亩，总建筑面积88.6万m2,其中地上71.73万m2,地下16.7万m2o1.2 分部分项工程概况应万达总承包公司下发设计变更图商业首层，二三层中庭加固详图，大商业十四区需搭设高大支模架进行结构加固，具体区域为：标高在±0.00m-10.75m：15轴/17轴交E轴/G轴，高支模区域面积约为195.7m2,支模架搭设高度为10.75m。主要构件尺寸：主梁：35OmmX85Onlnb次梁：35OmmX65Omn1、350mmX600mmo1.3 高支模区域平面图IFIlIl12001200g!h100SSIl笄Ilg三Ii郭二11lIl=HIh=100(IlIl=三Il1.t二=IJ_11_SIL一.T18Qg12001200II=IlIlW=H=二二©_11_Jrr=Il5.75m板加固平面图未注明板厚h=110Iftf/l-1 IBis S3B5.75m梁加固平面图混凝土标号：C30悬挑颖篇应国标图黜工W4op1801200I200Tig。晔Oo012舄LOoaOOZ-orsl建OlJ。102。912001200o8180"l200OoZL20rg一舄一OO管。OOZl*"再200.io一。、/IOlO2"120012000Rfil7C100#QOFOO.Sr篦LO闻颂8r篦一Ov?00Sr篦-OeeOe®®10.75m板加固平面图板厚11102、编制依据（1）某某万达广场施工组织设计；（2）商业首层，二三层中庭加固详图（中轻国际设计院）；（3）建质202*254号建设工程高大模板支撑系统施工安全监督管理导则；（4）危险性较大分部分项工程管理办法建质【202*】87号文（5）规范、规程：1）建筑施工安全检查标准（JGJ59-202*）；2）施工高处作业安全技术规范（JGJ80-91）；3)建筑工程施工质量验收统一标准(GB50300-202*)；4)建筑施工扣件式钢管脚手架安全技术规范(JGJI30-202*)；5)混凝土结构工程施工质量验收规范(GB50204-202*)6)建筑施工模板安全技术规范(JGJI62-202*)7)建筑地基基础设计规范(GB50007-202*)8)扣件式钢管模板高支撑架的设计和使用安全；9)建筑结构荷载规范(GB50009-202*)；10)碳素结构钢(GBT700-202*)11)混凝土模板用胶合板(GBT17656-202*)12)安全(GB5725-202*)13)建设工程施工现场消防安全技术规范(GB50720-202*)14)建筑施工手册第四版；15)某某市相关法律、法规、地方性条文规定的内容3、施工准备3.1 材料准备：3.1.1 材料进场要求.支模架钢管要求(1)选用的新钢管规定1)应有产品质量合格证、质量检验报告，钢管材质检验方法应符合现行国家标准金属拉伸试验方法(GB/T228)的有关规定；2)钢管的外径、壁厚、端面等偏差，应符合建筑施工扣件式钢管脚手架安全技术规范JGJI30-202*)中表8.15的规定；3)钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；4)钢管必须涂防锈漆，一律选用黄色。(2)选用的旧钢管规定表面锈蚀深度不得大于0.18mm。锈蚀检查应每年一次，检查时在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断取样检查，当锈蚀深度超过规定值不得使用；钢管弯曲各种杆件端部1.5m范围以内，弯曲值不得大于5m；立杆钢管弯曲挠度值当3m<L4m时不大于12mm,当4m<L6m时不大于20mm；水平杆、斜杆的钢管弯曲挠也得大于30nrn0扣件（1）扣件性能要求1）扣件应采用可锻铸铁或铸钢制作，其质量和性能应符合现行标准钢管脚手架扣件GB15831的规定。采用其它材料制作的扣件，应经试验证明符合该标准的规定后方可使用Q2）新扣件要具有生产许可证、法定检测单位的测试报告和产品质量合格证。当对于扣件质量有怀疑时，要按现行国家标准钢管脚手架扣件GB15831的规定抽样检测：3）新、旧扣件均应进行防锈处理；4）扣件的技术要求应符合现行国家标准钢管脚手架扣件（GB15831）的相关规定5）扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合现行国家标准钢管脚手架扣件GB15831的规定。扣件使用前应进行逐个挑选，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。6）脚手架采用的扣件，在螺栓拧紧扭力矩达65Nm时，不得发生破坏,扣件活动部位应能灵活转动。（2）扣件的种类1）两钢管90交叉连接采用直角扣件；2）两钢管呈任意角度交叉连接采用旋转扣件；3）钢管与钢管接长采用对接扣件。（3）扣件的质量检查扣件使用前应进行质量检查，有裂缝、气孔、砂眼、变形的严禁使用，出现滑丝的螺栓必须更换，扣件使用前应进行防锈处理：先除锈然后采用油浸防锈。可调托座(1)可调托撑螺杆外径不得小于36mm,直径与螺距应符合现行国家标准梯型螺纹GB/T5796.2、GB/T5796.3的规定。(2)可调托撑的螺杆与支托板焊接应牢固，焊缝高度不得小于6mm；可调托撑螺杆与螺母旋合长度不得少于5扣，螺母厚度不得小于30mm0(3)可调托撑抗压承载力设计值不应小于40kN,支托板厚不应小于5mmo木材(1)模板结构或构件的树种应根据各地区实际情况选择质量好的材料，不得使用有腐朽、霉变、虫蛀、折裂、枯节的木材。(2)模板结构设计应根据受力种类或用途按表3.3.2的要求选用相应的木材材质等级。木材材质标准应符合现行国家标准木结构设计规范(GB50005)的规定。表模板结构或构件的木材材质等级项次主要用途材质等级1受拉或拉弯构件Ia2受弯或压弯构件IIa3受压构件IIIa(3)用于模板体系的原木、方木和板材可采用目测法分级。选材应符合现行国家标准木结构设计规范(GB50005)的规定，不得利用商品材的等级标准替代。(4)用于模板结构或构件的木材，应从本规范附录B附表B.3.1-1和附表B.3.12所列树种中选用。主要承重构件应选用针叶材；重要的木制连接件应采用细密、直纹、无节和无其它缺陷的耐腐蚀的硬质阔叶材。（5）当采用不常用树种木材作模板体系中的主梁、次梁、支架立柱等的承重结构或构件时，可按现行国家标准木结构设计规范（GB50005）的要求进行设计。对速生林材，应进行防腐、防虫处理。（6）在建筑施工模板工程中使用进口木材时，应遵守下列规定：1）选择天然缺陷和干燥缺陷少、耐腐朽性较好的树种木材；2）每根木材上应有经过认可的认证标识，认证等级应附有说明，并应符合商检规定，进口的热带木材，还应附有无活虫虫孔的证书；3）进口木材应有中文标识，并应按国别、等级、规格分批堆放，不得混淆，储存期间应防止木材霉变、腐朽和虫蛀；4）对首次采用的树种，必须先进行试验，达到要求后方可使用。（7）当需要对模板结构或构件木材的强度进行测试验证时，应按现行国家标准木结构设计规范（GB50005）的检验标准进行。（8）施工现场制作的木构件，其木材含水率应符合下列规定：1）制作的原木、方木结构，不应大于25%；2）板材和规格材，不应大于20%；3）受拉构件的连接板，不应大于18%；4）连接件，不应大于15%o安全平（立）平（立）可采用锦纶、维纶、涤纶或其他材料制成，其物理性能、耐候性应符合本标准的相关规定。所用的绳、边绳、系绳均应由不小于3股单绳制成，绳头部分应经过编花、燎烫等处理不应散开。的系绳与体应牢固连接，各系绳沿边均匀分布，相邻两条绳间距不应大于75Cnb系绳长度不小于80cmo当筋绳加长用作系绳时，其系绳部分必须加长，且与边绳系绳后，再折回边绳系系紧，至少形成双根；外观应平整，宽度不小于3m,目形状应为菱形或方形，其眼尺寸不大于5cm,每某安全重量一般不超过15kg,水平设置时能承受不小于16k的冲击荷载。密目式安全立技术要求符合GB5725-202*的规定。阻燃安全必须具有阻燃性，其续燃、阻燃时间均不大于4s。3.1.2机具需用计划（1）木工圆盘锯：应至少保证两台，用于大量模板切割配置，木方的切断等。（2）手提电锯：根据劳务队自身要求进行配置，项目部原则上不允许木板、木方等材料操作现场加工。（3）扳手、榔头等常用工具由各施工操作人员自行配置。（4）架子工使用的防滑鞋、安全带等安全防护用具。3.2 技术准备（1）要求项目部现场管理人员、劳务队管理人员及架工、模板班组长熟悉图纸，明确本工程高支模架搭设质量目标、技术要求。（2）根据现行的施工规范、技术标准及安全技术操作规程，编制高支模架施工方案，并对劳务队施工班组做好技术交底工作。（3）协助物资部完成高支模架钢管、可调托座、扣件等的技术性能复核，不合格平一律不得进场。3.3 劳动力准备下表中数据为根据单栋塔楼拟派劳动力，现场实际劳动力可根据进度需求适当调整。序号工种数量备注1木工2模板支设2架工6持证上岗3电工1设备检修4力工10辅助作业4施工工艺技术4.1高支模搭设参数4.1.1板搭设参数(板厚IlOmm)(1)立杆：横向间距:0.9m；
