2020高速公路沥青路面规范化施工指南.docx

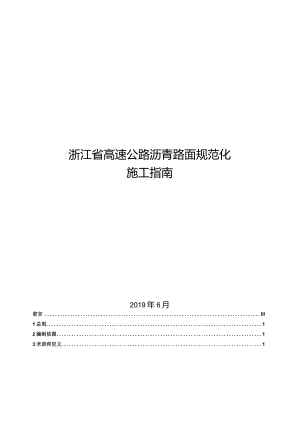

浙江省高速公路沥青路面规范化施工指南2019年6月前言III1总则12编制依据13术语和定义14基本规定14. 1一般规定24.2 标化建设24.3 信息化管理34.4 工作面交验45原材料及设备65. 1一般规定65. 2原材料75.3设备116试验路段146. 1一般规定146.2水泥稳定碎石底基层、基层试验路段146.3下封层试验路段156.4沥青路面面层试验路段157水泥稳定碎石底基层、基层施工167.1一般规定167.2施工准备177.3配合比设计177.4混合料的拌制187.5混合料的运输197.6混合料的摊铺197. 7基层、底基层的压实及成型198. 8接缝209. 9养生与开放交通208下封层、粘层、桥面（隧道）防水粘结层施工2110. 1一般规定2111. 2下封层施工2112. 粘层施工2213. 桥面（隧道）防水粘结层施工229沥青路面面层施工249.1一般规定249.2施工准备249.3配合比设计259. 4混合料的拌制3010. 混合料的运输3111. 6混合料的摊铺3212. 沥青路面的压实成型3213. 接缝3314. 水泥混凝土桥面的沥青铺装层、隧道沥青路面及匝道沥青路面施工3315. 10开放交通及其他3410附属工程施工3516. 1一般规定3517. 2桥梁伸缩装置施工3510. 3路面排水设施施工3810.4路缘石安装施工3911质量管理与检验3911. 1一般规定3911. 2水泥稳定碎石基层质量检验要求4011.3 下封层质量检验要求4011.4 桥面（隧道）防水粘结层质量检验要求4111.5 沥青路面质量检验要求4111.6 路面排水设施质量检验要求4311.7 桥梁伸缩装置质量检验要求4311.8 路缘石铺设质量检验要求43附录A（资料性附录）工作面缺陷处理及缺陷防治45附录B（资料性附录）路面施工主要设备配备参考表47附录C（资料性附录）沥青混合料拌和设备基本配置参考表48附录D（资料性附录）基层主要检测仪器配备参考表49附录E（资料性附录）面层主要检测仪器配备参考表50附录F（规范性附录）方解石含量试验方法52附录G（资料性附录）水泥稳定碎石底基层、基层试验路段总结编写格式与要求54附录H（资料性附录）沥青路面面层试验路段总结编写格式与要求56附录I（资料性附录）水泥稳定碎石基层、底基层质量通病预防措施58附录G（资料性附录）沥青路面面层质量通病预防措施59附录K（资料性附录）某高速公路沥青路面施工场地建设标准化管理案例60浙江省高速公路沥青路面规范化施工指南1总则1.1 为适应我省高速公路沥青路面工程建设的需要，规范沥青路面的施工，保证施工质量和使用性能，制定本指南。1.2 本指南适用于浙江省新（改）建高速公路沥青路面施工及质量管理。1.3 沥青路面施工是打造项目品质工程的重要组成部分，应建立健全质量、安全和环境保护的保证体系，明确相应责任，加强工序管理和施工过程控制，积极推行标准化施工技术，实现品质优良、生产安全、文明环保的目标。1.4 沥青路面规范化施工除应符合本指南外，尚应符合国家现行的有关标准、规范的规定。2编制依据GB/T1345水泥细度检验方法筛析法GB/T1346水泥标准稠度用水量、凝结时间、安定性检验方法GB/T17808道路施工与养护机械设备沥青混合料搅拌设备GB/T17671水泥胶砂强度检验方法（ISo法）JTGF40-2004公路沥青路面施工技术规范JTGF80/1-2017公路工程质量检验评定标准JTJE20-2011公路工程沥青及沥青混合料试验规程2018年版公路工程标准施工招标文件（2018年版第二册）DB33/T836-2011公路水泥稳定碎石基层振动成型法施工技术规范DB33/T896高等级公路沥青路面设计规范DB33/T989改性沥青中SBS含量的测定红外光谱法3术语和定义3.1振动成型法利用振动压实试验仪，在与现场压实机械相匹配的固定配重、振动频率、振幅和振实时间条件下的水泥稳定碎石等半刚性基层材料配合比设计方法。DB33/T836-2011定义3.1.53.2精铳刨在标准铳刨工艺的基础上更换密集刀头的“精铳刨鼓”，利用精铳刨鼓刀间距更小的特点，对路面实施更细密的铳刨处理。4.1 一般规定4.1.1 沥青路面施工应制定详细的路面施工组织设计，并保证合理的施工工期。4.1.2 施工组织设计的内容应包括：原材料的储备计划、料源地点、采备方式、运输形式、堆放场地，标化建设、信息化管理、试验路段及各结构层的施工计划、机械设备的配备和人员安排计划、采用的工艺和工序衔接的要求、特殊气候条件（雨季、高温）下的施工保证措施，以及自检和质保体系、安全、环保措施等。4.1.3 无施工组织设计或施工组织设计不完善，监理单位不得签发路面开工报告。4.1.4 高速公路路面施工应采用沥青（水稳）混合料拌和、运输、摊铺、碾压全过程物联网施工质量监控系统，实现路面施工全过程控制和科学管理。4.2 标化建设4.3 2.1标化工地4.2.1.1施工单位标化工地建设应符合浙江省高速公路施工标准化管理实施细则相关规定。4.2.1.2拌和场地布置应满足以下要求：a）拌和场地生活区及工作区应分开。b）拌和场地应有良好的排水系统，场地内不应积水。c）基层集料堆料场地应采用水稳结合料或水泥混凝土进行硬化处理。d）面层集料堆料场地应采用水泥混凝土进行硬化处理。e）场区道路宜采用水稳结合料、水泥混凝土或沥青混凝土进行硬化处理。f）拌和场内应配备消防设备。4.2.1.3原材料堆放应满足以下要求：a）宜设置材料待检区，不合格材料不应进场。b）不同宕口、不同规格的石料，均应分仓堆放，严禁混用。c）分隔墙应标识出清仓底线。d）基层4.75mm及以下集料、面层集料堆场面积应满足施工需要，并设防雨棚。储料仓前应设置专门的样品盒。e）纤维等添加剂材料储存应按照产品使用说明书进行存放。f）拌和场内施工标牌应根据监理规程有关原材料及混合料报验制度的规定，在材料堆放处设立原材料品名牌及报验牌。原材料报验牌上应注明材料品名、用途、规格、产地、检验时间、检验结果、监理工程师是否同意使用等内容，对原材料报验牌应进行动态更新。4.2.2标准化管理4.2.2.1质量管理应满足以下要求：a）施工单位应根据全面质量管理的要求，建立健全质量管理组织机构和质量保证体系，对施工各工序的质量进行检查评定，确保施工质量稳定。b）高速公路沥青路面应加强施工过程质量控制，实行动态质量管理，关键工序及重要部位宜拍摄照片或进行录像，作为实态记录及保存资料的一部分。c）建设单位应建立一套完整的质量管理办法，根据工程建设的进展情况，确定每一阶段的质量控制要点和内容，并在日常工作中予以落实到位。d）施工过程中应定期进行总结、归纳，对好的方面要予以保持和发扬，对存在的问题和不足要及时分析原因，寻找解决问题的办法，并在下一步施工中予以落实解决。e）加强参建人员的任职资格和业务培训管理，施工单位应定期组织培训，监理人员、施工单位技术人员、质检人员、试验检测人员、现场操作人员应满足相应工作岗位的资格要求。依托技术规范、行业规定、四新技术和典型案例，定期组织开展从业人员业务培训，提高从业人员的技术和管理水平。f）路面分项工程应按公路工程质量检验评定标准（JTGF80/1）规定的基本要求、实测项目、外观质量和质量保证资料等检验项目分别检查。g）路面分项工程质量应在所使用的原材料、半成品、成品及施工控制要点等应符合公路工程质量检验评定标准（JTGF80/1）规定的基本要求的规定，无外观质量限制缺陷且质量保证资料真实齐全时，方可进行检验评定。4.2,2.2安全施工管理应满足以下要求：a）施工单位应建立健全安全生产组织机构，配备专职安全员，制订项目安全生产管理制度，落实安全生产责任。b）对机械伤害、交通以及施工用电等易发生安全事故的重点部位和工序，应进行定期、不定期检查,并做好检查记录，确保施工安全,c）施工用电应由有专业资格的从业人员操作和管理，供配电设备及线路应落实专门管理人员，严格按有关规定落实安全设施及措施，并设置用电安全告示牌。d）施工安全重点路段和部位、油料、沥青仓库及存放地点的安全设施及管理措施应严格按有关规定落实到位，并设置危化品安全警告标志牌。e）施工现场人员着装应规范。所有人员进入施工现场应配戴安全帽，管理人员、一般工人、特种工应配戴不同颜色安全帽；进入施工现场作业的电工、电焊工等特殊工种施工人员，都应持证上岗;施工人员不应赤膊、穿拖鞋进入施工现场。4.2.2.3环保管理应满足以下要求：a）拌和站宜采用环保型拌和楼并满足环保验收要求。传送皮带及主机宜封闭包裹并设除尘装置，应控制机械施工噪声污染。集料仓宜采用三面封闭钢结构料仓，并配置降尘设施。b）施工材料运输车辆应采取有效的封闭措施，防止材料沿途泄漏，造成环境污染。4.2.2.4文明施工管理应满足以下要求：a）施工单位应完善文明施工的各项管理、考核制度，明确主要责任人岗位工作职责。对文明施工实际效果进行总结评比，并根据实际情况进行补充、调整和完善。b）施工单位应协调与地方的关系，加强与群众的沟通，相互理解，相互尊重，和睦相处。应处理好机电、房建、绿化、交通安全设施、防护工程等其他施工标段与路面工程的关系，协调施工作业方,清理工作界面，减少路面污染。4.3信息化管理4.3.1信息化建设与管理应符合下列要求：4.3.1.1高速公路路面施工应采用信息化管理，信息化系统应包括物联网施工质量监控系统、视频监控系统等。4.3.1.2各参建单位应安排专人负责各系统软、硬件设施的建设和运行维护，保持数据传输网络的稳定畅通及监控设备的正常工作，确保信息化系统的正常运行。4.3.1.3建设单位、施工单位、监理单位应安排专人落实信息化系统的日常应用管理工作；施工单位应及时对质量、安全和环保问题和隐患进行处置；监理单位应核查施工单位质量、安全问题和隐患处理情况，并做好相关记录。4.3.2物联网施工质量监控系统应满足以下要求：4.3.2.1硬件应满足以下要求：a）拌和楼应具备数据采集所用的DTU（主要采集拌和楼的生产级配、各材料用量、拌和时间等关键数据）；b）摊铺机、压路机的红外测温及GPS定位测速装置（主要监控摊铺机、压路机的作业温度、行驶速度以及压路机碾压遍数）；c）数字显示器以及蜂鸣报警器（实时显示监测的数据，一旦超预警值，提醒作业人员及时进行纠正,让现场人员直观的了解施工情况）。4.3.2.2软件应满足以下要求：a）能够实时监控每盘混合料的重量、级配通过率、油石比、沥青温度、骨料温度、拌和时间、出厂温度、目标百分比、当前百分比、偏差百分比等是否符合规定的质量技术要求；b）施工过程中，对摊铺、碾压设备跟踪定位，对设备施工温度、速度、碾压遍数及作业里程等进行实时监控；c）对监控的数据进行系统分析管理（如对产能的统计、误差的统计等）；d）能够实时预警管理，将采集到的材料实际用量同理论用量进行对比分析，根据误差程度，将超出设定界限的数据通过短信预警等方式实
