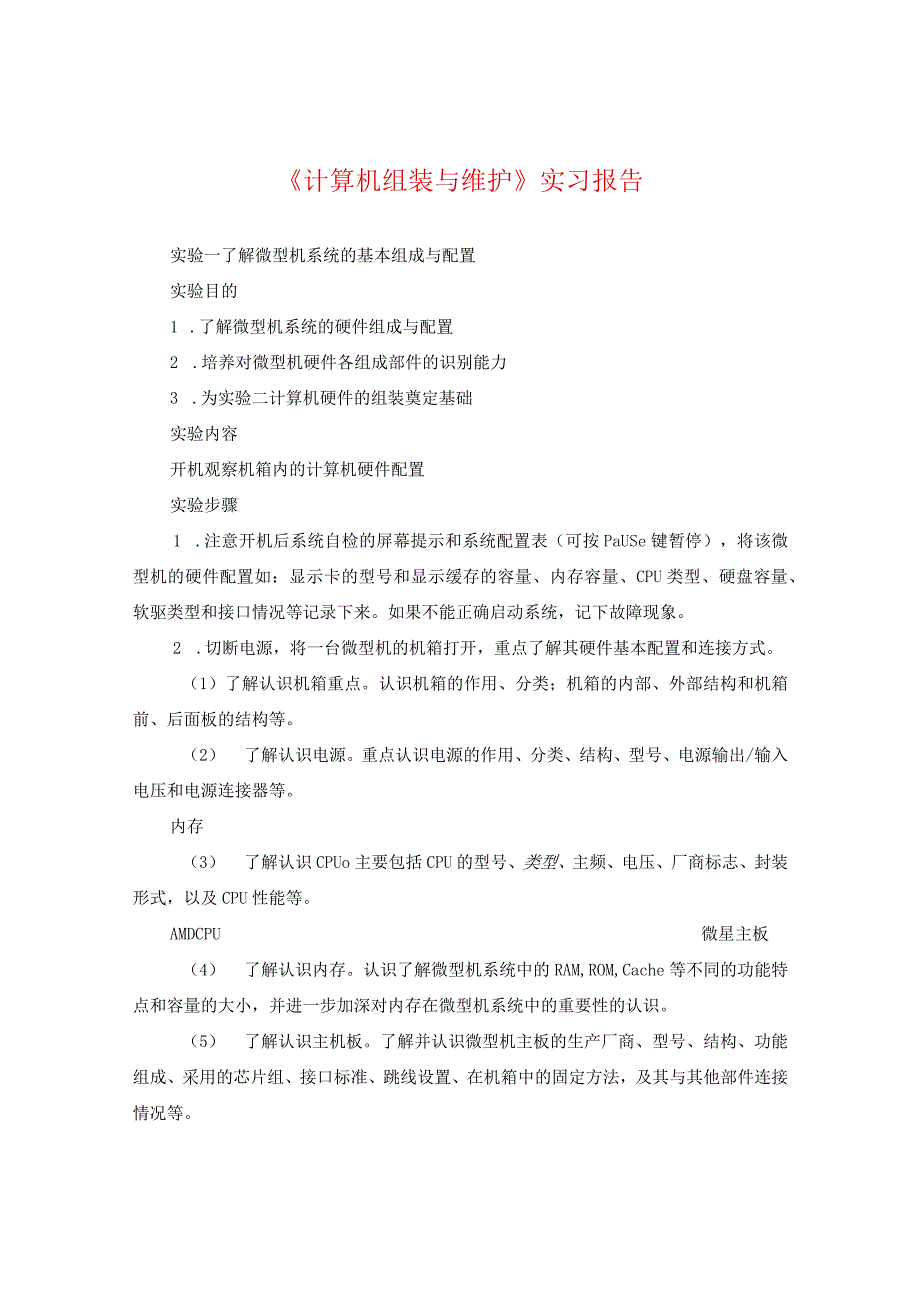

1、计算机组装与维护实习报告实验一了解微型机系统的基本组成与配置实验目的1 .了解微型机系统的硬件组成与配置2 .培养对微型机硬件各组成部件的识别能力3 .为实验二计算机硬件的组装奠定基础实验内容开机观察机箱内的计算机硬件配置实验步骤1 .注意开机后系统自检的屏幕提示和系统配置表（可按PaUSe键暂停），将该微型机的硬件配置如：显示卡的型号和显示缓存的容量、内存容量、CPU类型、硬盘容量、软驱类型和接口情况等记录下来。如果不能正确启动系统，记下故障现象。2 .切断电源，将一台微型机的机箱打开，重点了解其硬件基本配置和连接方式。（1） 了解认识机箱重点。认识机箱的作用、分类；机箱的内部、外部结构和机

2、箱前、后面板的结构等。（2） 了解认识电源。重点认识电源的作用、分类、结构、型号、电源输出/输入电压和电源连接器等。内存（3） 了解认识CPUo主要包括CPU的型号、类型、主频、电压、厂商标志、封装形式，以及CPU性能等。AMDCPU微星主板（4） 了解认识内存。认识了解微型机系统中的RAM,ROM,Cache等不同的功能特点和容量的大小，并进一步加深对内存在微型机系统中的重要性的认识。（5） 了解认识主机板。了解并认识微型机主板的生产厂商、型号、结构、功能组成、采用的芯片组、接口标准、跳线设置、在机箱中的固定方法，及其与其他部件连接情况等。（6） 了解认识软驱、硬盘、光驱 软驱：主要包括生产

3、厂商、作用、类型、型号、外部结构、接口标准（数据及电源接口）以及与主板和电源的连接方式等。 硬盘：主要包括生产厂商、作用、分类、型号、外部结构、结构标准及其与主板和电源的连接情况等。 光驱：包括光驱的作用、分类、型号、外部结构、接口标准、主要技术参数及其与主板和电源的连接情况等。三星主板网卡同时，要了解认识软驱、硬盘、光驱等设备与主板的连接数据线的特点，并加以区别。（7） 了解认识常用插卡件。主要了解认识包括对显示卡、网卡、声卡、多功能卡、内置调制解调器等卡件的作用、型号、主要技术参数和特点等，并能对上述卡件加以区别。（8） 了解认识常用外部设备。重点对显示器、键盘、鼠标、打印机、扫描仪、外置

4、调制解调器、音箱等常用外设的作用、分类、型号、主要接口标准及其与主机的连接方法等方面的认识。（9）其他。包括组装维修计算机的常用工具、辅助工具的了解和使用等，如螺丝刀、尖嘴钳、镜子、螺丝钉、电烙铁、万用表等。实验小结：这次实习是我们算机硬件知识的第一课，我学会很多计算机的硬件知识，如微型计算机硬件的布局，认识了光驱、软驱，硬盘、显卡、内存条、cpu的结构及其接法。对计算机硬件工作原理有一定了解。计算机硬件是计算机的基础,在以后的学习和工作中我会继续努力学习计算机硬件硬件知识。实验二计算机系统的硬件组装实验目的1 .认识和会使用微型机硬件组装中的常用工具。2 .了解微型机硬件配置、组装一般流程和

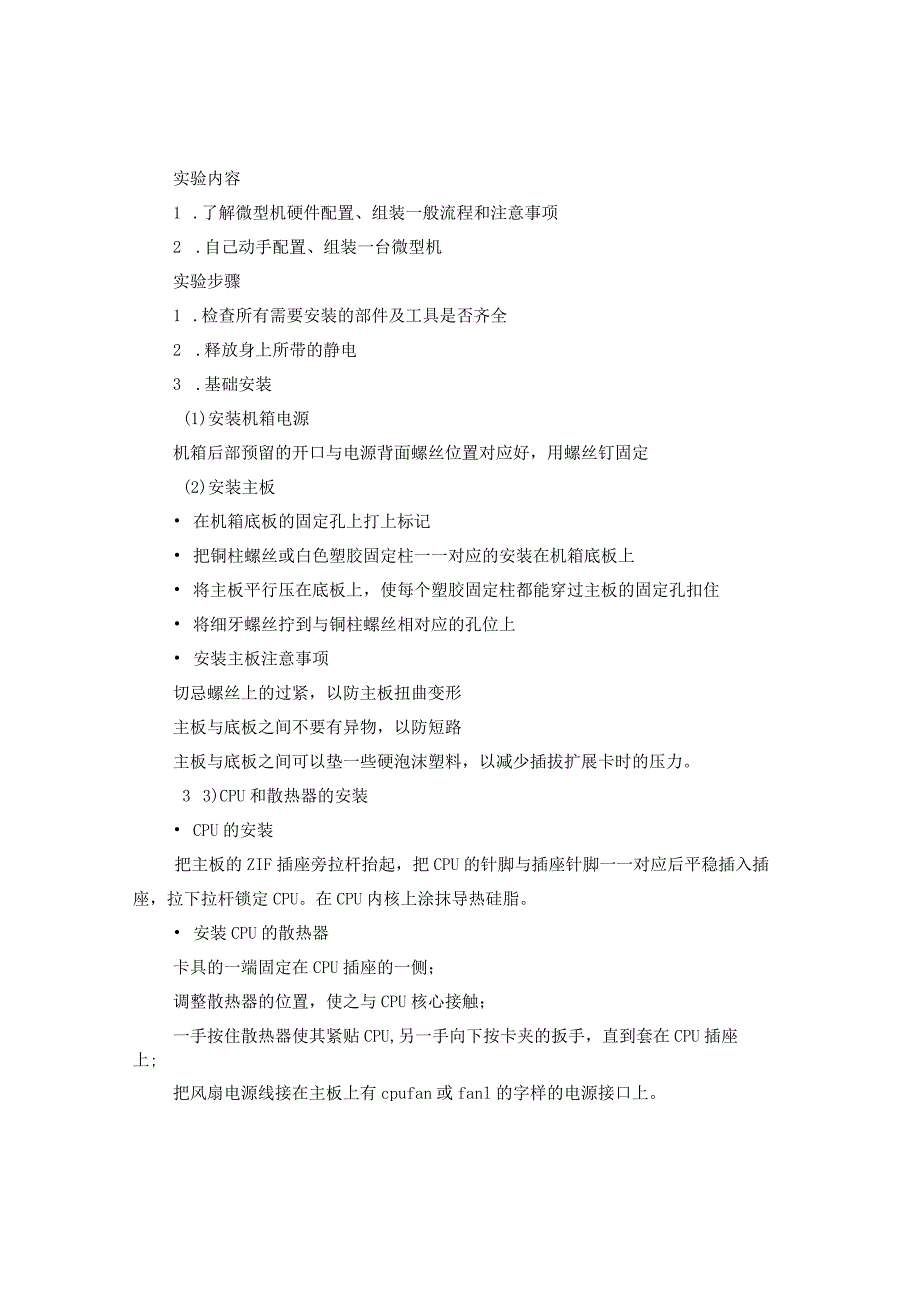

5、注意事项。3 .学会自己动手配置、组装一台微型机。实验内容1 .了解微型机硬件配置、组装一般流程和注意事项2 .自己动手配置、组装一台微型机实验步骤1 .检查所有需要安装的部件及工具是否齐全2 .释放身上所带的静电3 .基础安装(1)安装机箱电源机箱后部预留的开口与电源背面螺丝位置对应好，用螺丝钉固定(2)安装主板 在机箱底板的固定孔上打上标记 把铜柱螺丝或白色塑胶固定柱一一对应的安装在机箱底板上 将主板平行压在底板上，使每个塑胶固定柱都能穿过主板的固定孔扣住 将细牙螺丝拧到与铜柱螺丝相对应的孔位上 安装主板注意事项切忌螺丝上的过紧，以防主板扭曲变形主板与底板之间不要有异物，以防短路主板与底板

6、之间可以垫一些硬泡沫塑料，以减少插拔扩展卡时的压力。3 3)CPU和散热器的安装 CPU的安装把主板的ZIF插座旁拉杆抬起，把CPU的针脚与插座针脚一一对应后平稳插入插座，拉下拉杆锁定CPU。在CPU内核上涂抹导热硅脂。 安装CPU的散热器卡具的一端固定在CPU插座的一侧；调整散热器的位置，使之与CPU核心接触；一手按住散热器使其紧贴CPU,另一手向下按卡夹的扳手，直到套在CPU插座上;把风扇电源线接在主板上有cpufan或fanl的字样的电源接口上。（4）内存条的安装打开反扣，缺口对着内存插槽上的凸棱，垂直插入插槽，用力插到底，反扣自动卡住。（5）安装主板的电源线主板20针的电源接头插在主板

7、相应的插座（6）连面板各按钮和指示灯插头 SPEAKER表示接机箱喇叭（一般是四针） POWERLED表示接机箱上的电源指示灯（一般是三针） KEYLOCK表示接机箱上的键盘锁（一般是三针） HDDLED表示接硬盘指示灯 POWERSW表示电源开关 RESETSWITCH表示接重启开关（7）安装显卡拆下插卡相对应的背板挡片，将显卡金手指上的缺口对应主板上AGP插槽的凸棱，将AGP显卡安装AGP插槽中，用螺丝固定，连接显卡电源线。（8）安装显示器电源接头接在电源插座上 5针D-sub接口接在机箱后部的显卡输出接口上。（9）开机自检将电源打开，如果能顺利出现开机画面，伴随一声短鸣，显示器显示正常的

8、信息，最后停在找不到键盘的错误信息提示下，至此基础部分已经安装完成。可继续进行下一步安装。若有问题，重新检查以上步骤，一定要能开机才能进行下一步的安装，以免混淆组装测试。4 .内部设备安装安装主板(1)软驱的安装。将主机和显示器分离，拆除机箱上为安装软驱预留的挡板,将软驱由外向里推入机箱下方软驱固定架内，拧上四颗细牙螺丝，调整软驱的位置,使它与机箱面板对齐，拧紧螺丝。(2)安装硬盘。将硬盘由内向外推入硬盘固定架上，将硬盘专用的粗牙螺丝轻轻拧上去，调整硬盘的位置，使它靠近机箱的前面板，拧紧螺丝。(3)安装光驱或DvD驱动器拆掉机箱前面板上为安装5.25英寸设备而预留的挡板，将光驱由外向内推入固定

9、架上，拧上细牙螺丝，调整光驱的位子，使它与机箱面板对齐，拧紧螺丝。(4)连接电源线和数据线。把电源引出的4针D型电源线接在硬盘和光驱的电源接口，按照红对红的原则连接硬盘和光驱数据线，通过硬盘和光驱数据线让硬盘和光驱分别接在主板IDEl和IDE2接口。安装软驱电源线和数据线，注意软驱的电源线接头较小，要避免蛮力插入，以防损坏，数据线一号线和接口的数字1对齐即可。(5)安装声卡，连接音频线(6)安装网卡等扩展卡(7)开机自检连接电源线键盘连接到KB口，主机和显示器相连接。再次开机测试，开机后若安装正确，可检测出声卡和光驱的存在,硬盘则必须进入BlOS中查看,在自动检测硬盘(IDEHDDAUTODE

10、TECTION)画面中即可看到安装的硬盘有关信息。(8)整理机箱内的连线。线时注意：将面板信号线捆在一起。用不到的电源线捆在一起。音频线单独安置且离电源线远一些。将机箱外壳盖起来。5 .外部设备安装将调制解调器安装在适当的串口上。将打印机连接到并行口上。将音箱音频接头连接到声卡的音频输出口Spearker上。麦克风接到声卡的MlCin口上。实验小结：计算机系统的硬件组装是对计算机硬件的更深层的学习和了解。在此次实习中我认识了计算机硬件组装的常用工具，记住了计算机硬件组装的一般流程。同时还有一般工作注意事项。在这次计算机硬件组装中我队对我的学习有很大帮助，在以后的IT工作和学习中要注意团队精神。

11、希望在以后有机会自己能手动配置一台正真的计算。实验三系统CMOS参数设置实验目的(1) .进一步熟悉微型机系统BlOS的主要功能，及设置方法。(2) .掌握对CMOS参数进行优化的方法，为微型机的使用和故障诊断打下基础。实验内容用AWARD公司生产的BIOS中的SETUP设置程序进行CMOS参数设置。实验步骤1 .启动BloS设置程序。开机启动机器，根据屏幕提示按键，启动SETUP程序，待几秒钟后，进入BloS程序设置主界面Q2 .了解系统Bn)S设置的主要功能，进入CMOS设置主界面后，对照主机板说明书，全面了解其所有的CMoS设置功能：标准CMOS设置、BlOS特征设置、芯片组功能设置、外

12、部设备设置、电源管理设置、即插即用与PCl状态设置、系统优化状态设置等。可参考教材上相关内容。3 .常用CMOS系统参数的设置(1)标准CMOS设置。如果要了解并修改本机器系统CMOS的基本配置情况，如查看并修改系统日期、时间、软驱、硬盘、光驱、内存等硬件配置情况时，使用此功能。(2)自动检查外部存储设备配置情况。装并连接好硬盘、光驱等设备后，除手工完成相关参数设置外，一般可通过IDEHDDAUTODETECTION(自动检查硬盘)功能来自动设置。待机器自动检查完成以后，选择“SAVE&EXITSETUP”项存盘，并退出设置。(3)修改机器的启动顺序。BootSePUenCe”项决定机器的启动

13、顺序。一般可设置机器从软盘、硬盘，甚至CDRoM启动。先选择AdvancedBIOSFeatures”项，回车后，再把光标移动到“BootSeqUenCe”项,此时的设置内容为“C,A”.可用或键把它修改为“A,C、uOnlyC”，或“CD-ROM”等。例如,“BootSequencew设为“A,C”,则机器启动时，先从软驱A启动，若软驱A中没有装磁盘，则从硬盘C启动。设置完成后，按键回到主界面菜单，再选择aSAVEfeEXITSETUPw,或直接按键使新的设置存盘生效。出现确认项：“SAVEtoCMOSandEXIT(YN)”后，按“Y”键，并回车后，计算机会重新启动。至此，系统设置就完成了

14、。实验小结：主板上的基本输入输出功能是计算机的基本的功能在本次COMS的实习中，本人基本学会的BIOS的参数的设置。在BIOS的参数设置中懂得注意很多硬件知识和相应硬件设置方法。同时本人的英文知识和思维逻辑性有所提高。在BlOS的参数的设置懂得很多重要和危险的硬件设置和比较忙重要的硬件设置。本人了解系统启动循序的设置和硬件基本的厂商和型号、参数。在以后的硬件方面学习。我会继续努力了解其他的BloS版本。实验四硬盘的分区和格式化实验目的1 .掌握硬盘的分区方法2 .掌握硬盘格式化方法实验内容对给定的硬盘进行分区、格式化处理。实验步骤1 .硬盘分区(1)先将已准备好的带有FdiSk.exe文件的启

15、动软盘放入软驱中，启动机器。(2)在机器启动中，按键进入CMOS设置主界面，选择“BIOSFEATURESSETUP的“BootSequence设置项，把启动顺序设置为“A,C,CD-ROM,按键存盘退出CMOS设置，重新启动机器。(3)机器启动后进入DOS工作状态，在DOS提示符后键入硬盘分区命令：A:Fdisk/(4)键入“Y”,进入FdiSk分区主界面。主界面以菜单形式显示，共有的四个菜单项，其中，第一项为建立DOS分区或逻辑DOS驱动器；第二项为设置活动分区；第三项为删除分区或逻辑驱动器；第四项为显示有关分区信息。(5)建立分区，选择第一项出现如下菜单，用来建立DOS分区，或DOS逻辑驱动器。其中，第一项为建立基本分区；第二项为建立扩展分区；第三项为建立扩展分区中的逻辑驱动器。选择1后回车，建立主分区(PrimaryPartition)。这时系统会询问你是否使用最大的可用空间作为主分区，如果回答“丫”，那么软件就会将所有的磁盘空间划分成一个分区，回答“N”则可以划分多个分区，对于现在的硬盘来说，一般都比较大，如果划分成一个分区就不太好管理，因此可以选择输入“N”来分成多个分区。(6)按
