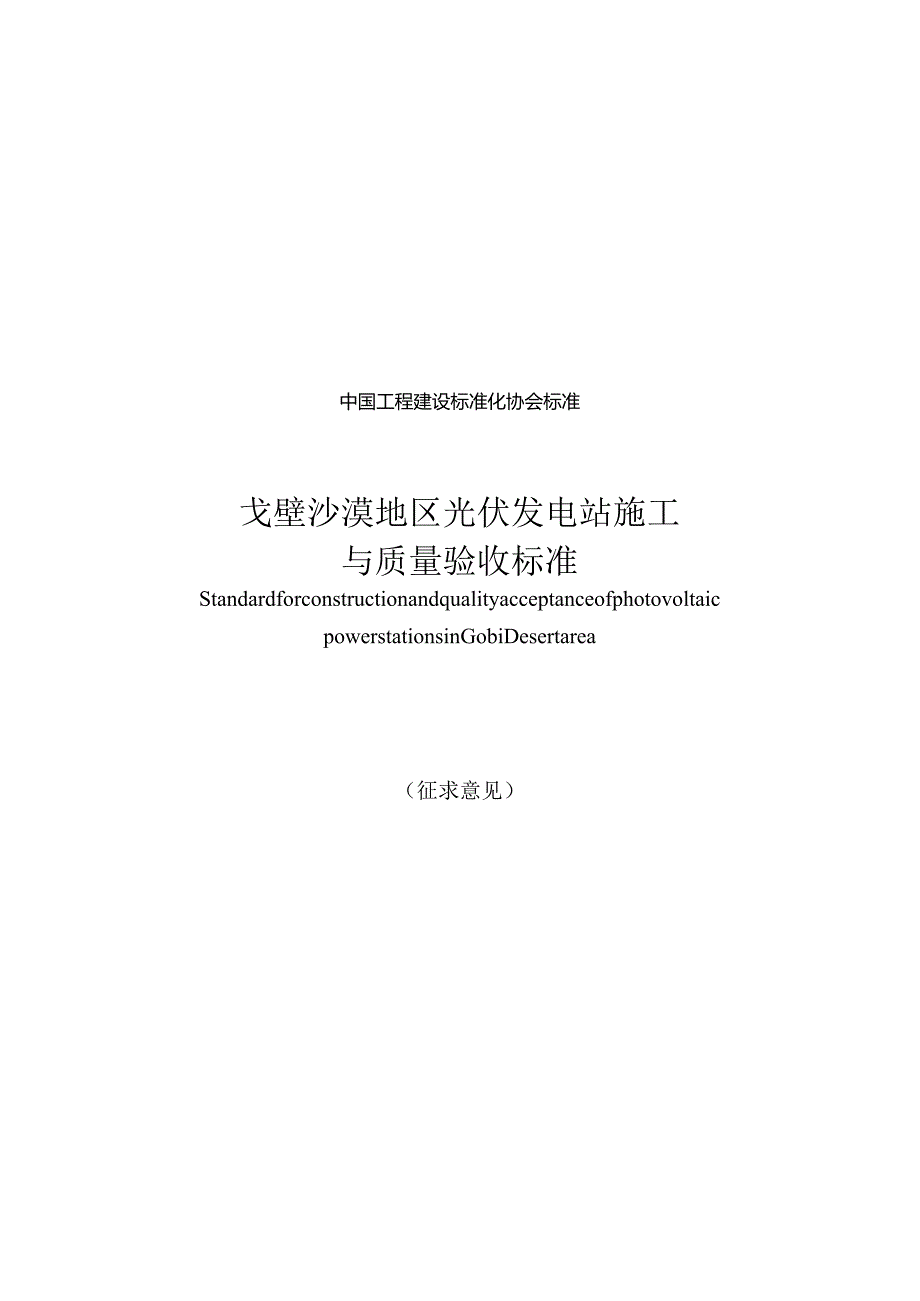

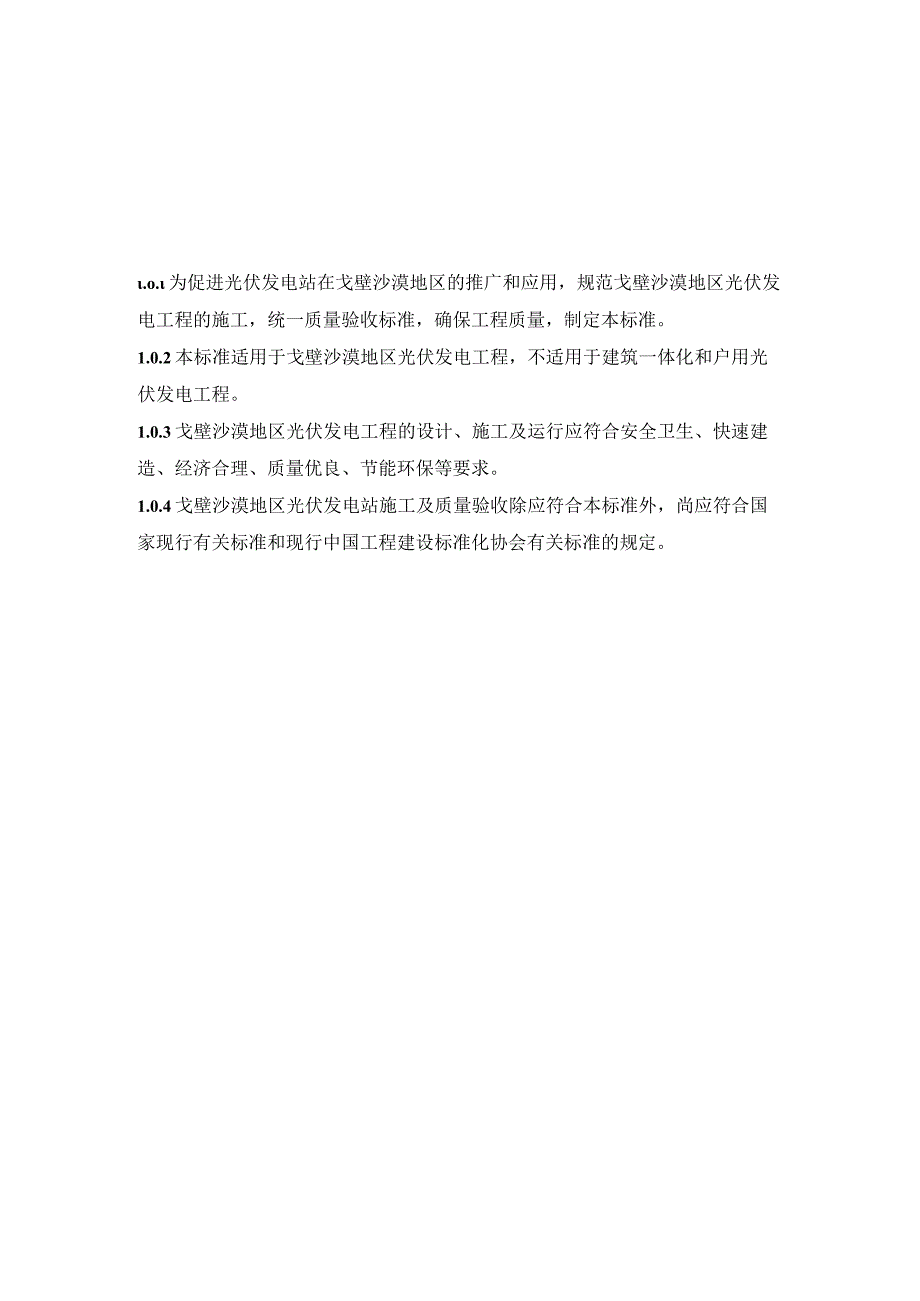

1、中国工程建设标准化协会标准戈壁沙漠地区光伏发电站施工与质量验收标准StandardforconstructionandqualityacceptanceofphotovoltaicpowerstationsinGobiDesertarea（征求意见）XXXX出版社.o.为促进光伏发电站在戈壁沙漠地区的推广和应用，规范戈壁沙漠地区光伏发电工程的施工，统一质量验收标准，确保工程质量，制定本标准。1.0.2本标准适用于戈壁沙漠地区光伏发电工程，不适用于建筑一体化和户用光伏发电工程。1.0.3戈壁沙漠地区光伏发电工程的设计、施工及运行应符合安全卫生、快速建造、经济合理、质量优良、节能环保等要求。1.0

2、.4戈壁沙漠地区光伏发电站施工及质量验收除应符合本标准外，尚应符合国家现行有关标准和现行中国工程建设标准化协会有关标准的规定。2.0.1光伏发电站photovoltaic(PV)powerstation以光伏发电系统为主，包含各类建(构)筑物及检修、维护、生活等辅助设施在内的发电站。2.0.2光伏组件PVmodule具有完整的，环境防护措施的，内部相互联结的，最小的太阳电池组合体。2.0.3光伏支架PVsupportbracket光伏发电系统中为了摆放、安装、固定光伏组件而设计的特殊支架。2.0.4光伏方阵PVarray将若干个光伏组件在机械和电气上按一定方式组装在一起，并且有固定支撑结构的直

3、流发电单元，又称光伏阵列。2.0.5桩基础pilefoundation设置于岩土中的与支架立柱直接连接的单桩基础或桩与连接于桩顶承台共同组成的基础。2.0.6微型短桩基础micro-shortpile桩径或边长小于或等于300mm,桩长小于或等于5m的桩基础。2.0.7螺旋桩helicalpile桩杆上连接一个或多个螺旋状叶片，并通过在桩顶施加扭矩旋拧钻入土中形成的一种可承受竖向和水平向荷载作用的桩。2.0.8预应力高强混凝土管桩prestressedhigh-strengthconcretepipepile采用离心成型的先张法预应力高强度混凝土环形截面桩，混凝土强度等级不低于C80o2.0.

4、9跟踪式光伏支架系统TraCkingPVbracketsystem是一种能够跟随太阳运动的光伏支架系统，它可以跟踪太阳的移动轨迹自动调整支架连动的光伏电池板角度，最大程度的吸收太阳能，从而提高电能的收集率，较之固定式光伏发电，能够获得更大的发电量。2.0.10光伏电池Photovoltaiccells是指将太阳辐射能直接转换成电能的一种器件。2.0.11光伏组件倾角DIPangleofPVmodule是指光伏组件所在平面与水平面的夹角。2.0.12汇流箱BusBox是指在光伏发电系统中将若干个光伏组件串并联汇流后接入的装置。2.0.13逆变器Inverter是指光伏发电站内将直流电变换成交流电

5、的设备。2.0.14分布式DiStribUted是指光伏方阵内先逆变后汇流的配电模式。2.0.15集中式Centralized是指光伏方阵内先汇流后逆变的配电模式。2.0.16归调Homology是指并网后，由调度站确认，并向调度站转移启停指令权限的过程。2.0.17电池储能系统BatteryEnergyStorageSystem,BESS是指利用锂电池或铅电池作为能量储存载体，在一定时间内存储电能和供应电的系统。2.0.18电芯BatteryCelI是指单个电池，电池的最小单元。2.0.19电池模组BatteryModule/Pack是指一系列单个电池的标准封装。2.0.20电池架/簇Bat

6、teryRack/Cluster是指一系列电池模组组成的储能单元。2.0.21储能变流器PowerConversionSystem,PCS是指连接于电池系统与电网（和/或负荷）之间的实现电能双向转换的装置，可控制蓄电池的充电和放电过程，进行交直流的变换，在无电网情况下可以直接为交流负荷供电。2.0.22电池管理系统BatteryManagementSystem,BMS是一种用于监控、控制和保护电池组的装置或系统。2.0.23能量管理系统EnergyManagementSystem,EMS是一种集软硬件于一体的智能化系统，用于监控、控制和优化能源系统中的能量流动和能源消耗。3基本规定3.0.1承

7、担戈壁沙漠地区光伏发电站施工的单位应具备相应的资质，并应建立健全质量管理体系。3.0.2从事戈壁沙漠地区光伏发电站施工的人员应满足相关资格要求，并应具有适应戈壁沙漠地区工作的身体条件。3.0.3戈壁沙漠地区光伏发电站开工应具备以下施工条件：1相关建设手续应齐全，建设场地满足施工要求；2施工单位资质、特殊作业人员资质、施工机械、施工材料、计量器具等审查符合要求；3施工图经过会审，施工组织设计及重大施工方案审批完成；4工程定位测量基准点、水源、电源等移交完成；5施工人员、材料、机械等按计划进场，满足施工要求；6具有满足生产、生活所需的其他条件。3.0.4用于戈壁沙漠地区光伏发电站建设的设备和材料应

8、符合设计要求,严禁在工程中使用未经鉴定和不合格的设备材料。3.0.5对进场设备和材料应进行开箱检查，并应按要求填写开箱检查记录，保留合格证、说明书、测试记录、附件、备件等资料。3.0.6设备和器材的运输、保管应符合要求，当产品有特殊要求时，应满足产品要求的专项规定。3.0.7戈壁沙漠地区光伏发电站施工应按验收程序组织对地基基础工程、钢筋工程、防水工程等做隐蔽验收，隐蔽验收应符合下列要求：1隐蔽工程隐蔽前，施工单位应根据工程质量评定验收标准进行自检，自检合格后向监理方提出验收申请；2应经专业监理工程师验收合格后方可进行隐蔽，隐蔽工程验收单应按照现行行业标准电力建设施工质量验收及评定规程DL/T5

9、210相关要求的格式进行填写。3.0.8施工过程中应按照质量管理体系及相关标准规范要求，做好施工记录和试验记录等。4支架微型短桩基础4.1 一般规定4.1.1 光伏支架微型短桩基础施工应遵守当地环境和水土保持的要求，减少对地表植被和表层土的破坏，做到安全可靠、确保质量、保护环境、技术先进。4.1.2 应综合考虑上部支架结构的类型与使用功能、荷载特征、工程地质水文条件、施工条件与工期要求等因素，因地制宜。4.1.3 戈壁沙漠地区发电站施工桩基础，在满足安全性和可靠性的同时，宜优先采用混凝土微孔灌注桩、螺旋钢管桩或PHC预应力混凝土管桩等基础。4.1.4 桩基础施工前应对场地进行清理，清除场地内砂

10、石、砾块、松散砂层等，满足机械施工桩基础条件。4.1.5 桩基础定位应准确，根据设计图纸及测量定位基准点，在施工地点进行桩基础的定位和标注。4.1.6 桩孔开挖宜采用挖掘机或钻机进行桩孔开挖，桩孔开挖直径和深度应符合设计要求。4.1.7 试验桩的数量应符合相关标准规范和设计要求，且应按照要求做拉拔试验。4.1.8 桩身完整性检测应执行建筑桩基检测技术规范JGJl06的相关规定。4.1.9 对施工完成的桩基础应定期进行监测，包括沉降和变形等参数，及时发现并处理异常情况。4.1.10 光伏支架微型短桩基础的施工、验收、检测预验收除应符合本标准规定外,还应符合国家现行有关标准规范的规定。4.2 桩基

11、施工4.2.1 桩基础施工前应做下列准备工作：1根据戈壁沙漠地区的土壤特点，进行土壤勘测，确定桩基的深度和直径以及桩基类型的选择;2施工前应做好技术准备和各类资源的组织工作；3技术人员熟悉图纸，制定施工方案及技术交底；4根据施工组织设计，编制工程材料计划；5根据管理机构，建立项目施工管理层,选择具有符合要求的施工作业队伍;6根据施工项目的特点和安全要求，制定详细的安全技术措施，包括作业区划分、安全操作规程、防护措施等。4.2.2 混凝土微孔灌注桩施工应符合下列规定：1测量放线应以甲方提供坐标点为引测点，依据平面布置图，测定桩位轴线方格控制网和高程基准点。2根据测定桩位轴线方格控制网和高程基准点

12、，定位各个方阵的控制点，再测定桩位，桩位处应设置牢靠而且明显的标志；3钻孔应符合下列要求：1）在戈壁沙漠地区机械钻孔时，应边钻孔边注水，防止孔内沙土在提钻过程中或开孔后坍塌；2）钻机钻头直径应大于灌注桩直径IOmm,钻头长度应大于桩深500mm；3）成孔的孔深、直径、垂直度、位置应符合设计要求；4）桩孔验收合格后，应尽快浇筑，不得长时间放置。3钻孔桩混凝土浇筑施工应符合下列要求：1）应根据地质环境在混凝土中添加相应的外加剂；2）桩身混凝土浇筑前检查钢筋笼标高、位置、保护层厚度等符合要求；3）连续浇筑每1000根桩或每IOom3混凝土至少取一组同条件、一组标养试块，或每班次至少取一组同条件、一组

13、标养试块；4）钻孔桩混凝土浇筑振捣应密实，桩顶混凝土表面应有养护措施；5）在混凝土初凝前应调整预埋件或钢管位置及标高；6）混凝土微孔灌注桩质量检验应符合表4.2.2的规定。表422混凝土微孔灌注桩质检验标准检查项目允许偏差或允许值检查方法单位数值桩位mm20钢卷尺孔深mm0+100只深不浅，用重锤测混凝土强度设计要求试件报告承载力设计确定按设计及桩基检测技术规范垂直度1检查每根桩的实际灌注量桩顶标高mm+20-30水准仪4.23螺旋钢管桩施工应符合下列规定：1螺旋钢管桩质量应满足表423-1的规定：表4.2.3-1螺旋钢管桩质检验标准检查项目允许偏差或允许值检查方法直径mm+1.0D%用钢尺量

14、长度mm+10用钢尺量壁厚mm5%T游标卡尺焊缝设计要求抽样送检螺旋叶片位置设计要求用钢尺量螺旋叶片直径mm5用钢尺量桩体防腐设计要求查产品合格证或检验报告直度1%L直尺检查螺栓孔位置mm2用钢尺量注：表中“D”代表螺旋桩钢管公称直径；“丁代表螺旋桩钢管设计壁厚；“L”代表螺旋桩钢管长度。2根据土壤测试结果，判断土壤的承载力和抗压强度，确保土壤能够承受光伏螺旋钢管桩的荷载。如有需要，可以对土壤进行加固处理，如夯实或加入适量的水泥。3螺旋桩施工设备就位后应稳固,确保在成桩过程中不发生倾斜和偏移；4将螺旋钢管桩的尾端套入打桩机械，移动桩机、调整液压杆垂直度，向下移动螺旋钢管桩接触地面，桩头对准桩位点，调整螺旋桩垂直度，将桩旋进土中，直至桩顶标高满足要求；5螺旋桩应采用液压扭矩头旋拧钻进，桩身应保持竖直，不应偏心加载；6在密实的砂土和碎石土中施工螺旋桩时，如遇钻进困难可预扩成小孔后再旋拧，预成孔孔径不应超过桩杆直径；7在旋入过程如遇旋入度剧变，桩身突然发生倾斜、位移或有严重回弹，桩顶或桩身出现严重裂缝、破碎、变形等情况时,应暂停旋入，分析原因,采取相应措施；8螺旋钢管桩施工质量应符合表423-2的规定：4.23-2螺旋钢管桩施工质检验标准检查项目允许偏差或允许值检查方法单位数值桩位偏差mm15钢卷尺桩顶标高偏差mm+10水准仪承载力设计确定按设计或桩基检测技术规范
