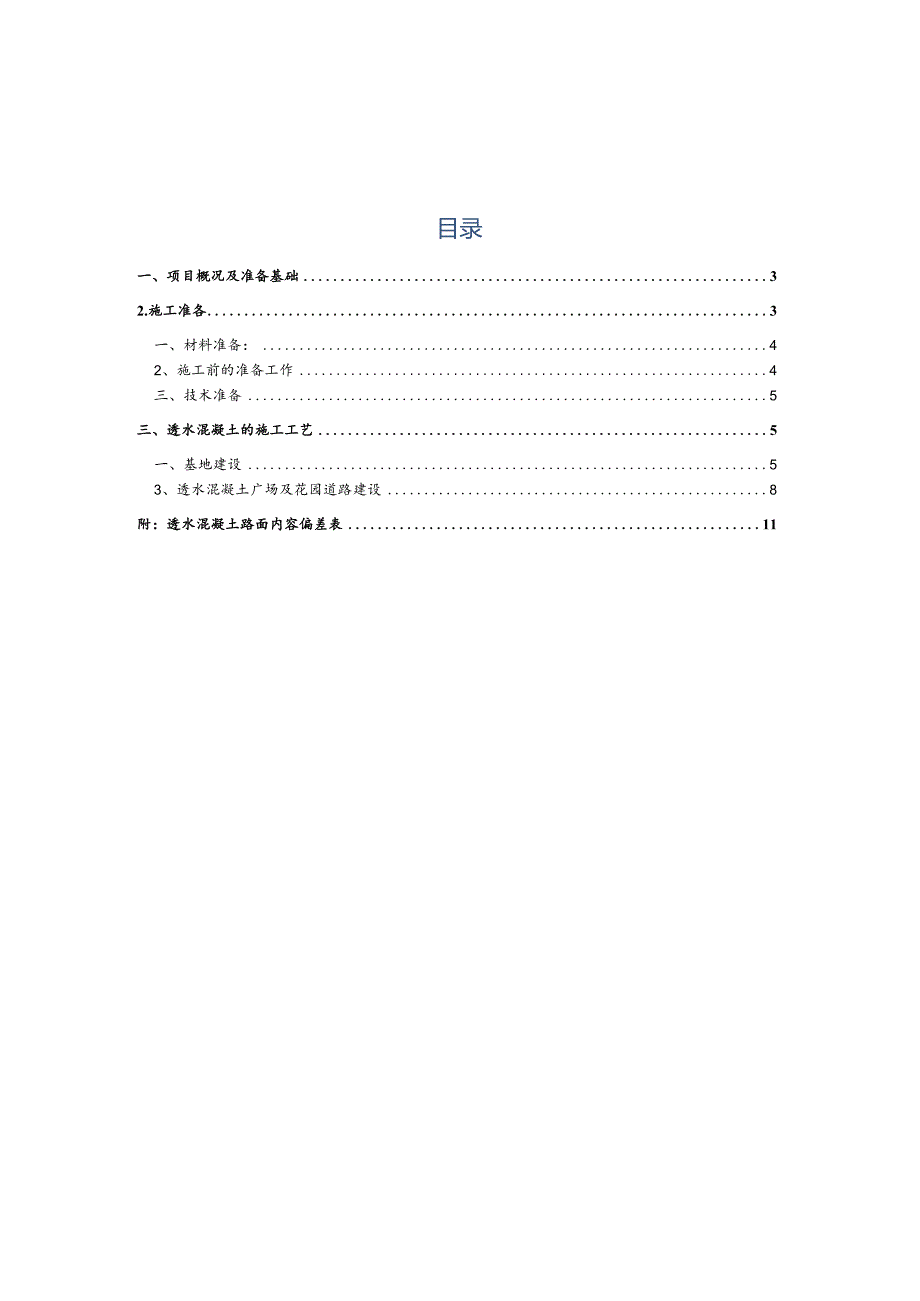

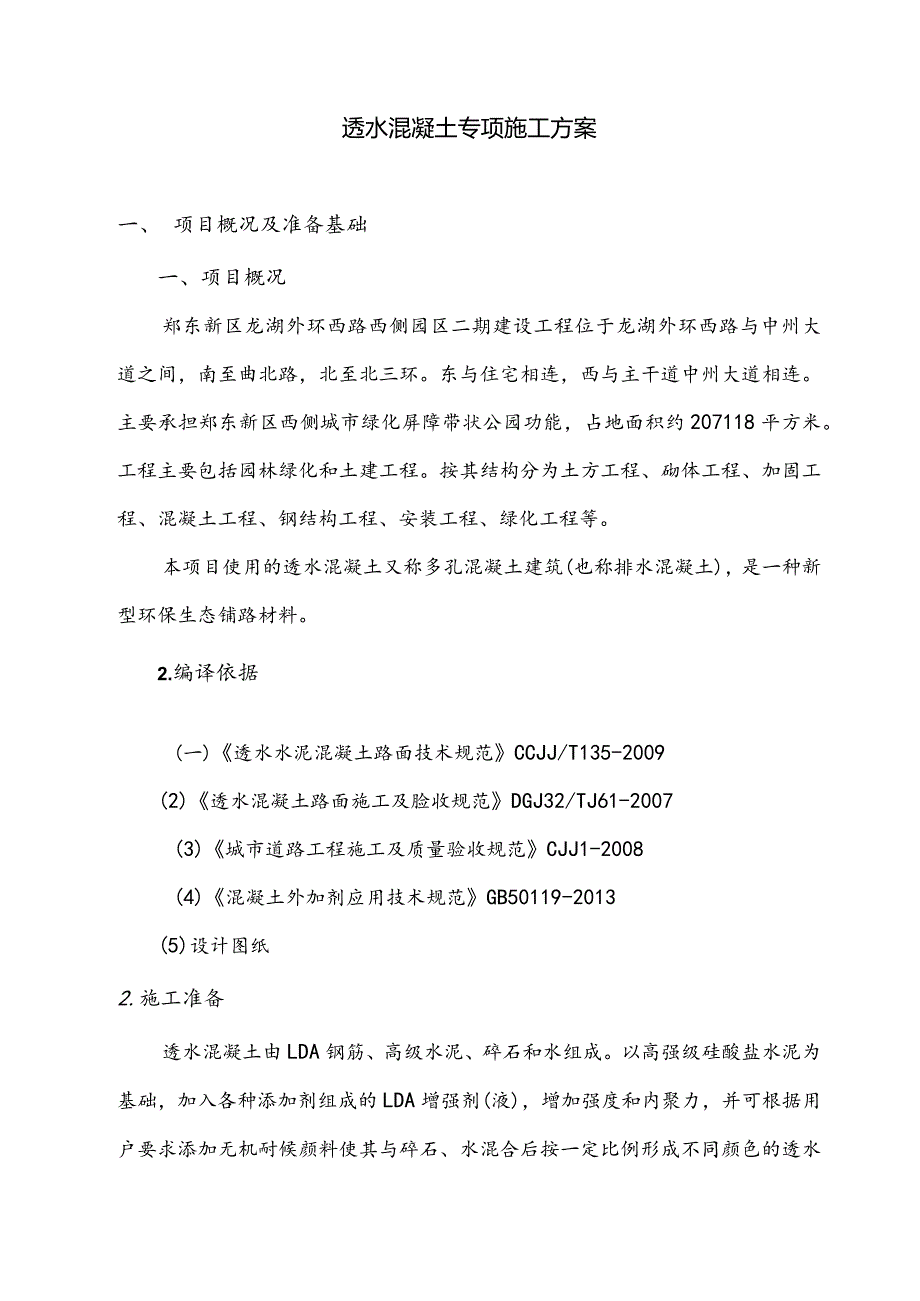

1、透水混凝土专用建设计划目录一、项目概况及准备基础32.施工准各3一、材料准备：42、施工前的准备工作4三、技术准备5三、透水混凝土的施工工艺5一、基地建设53、透水混凝土广场及花园道路建设8附：透水混凝土路面内容偏差表11透水混凝土专项施工方案一、项目概况及准备基础一、项目概况郑东新区龙湖外环西路西侧园区二期建设工程位于龙湖外环西路与中州大道之间，南至曲北路，北至北三环。东与住宅相连，西与主干道中州大道相连。主要承担郑东新区西侧城市绿化屏障带状公园功能，占地面积约207118平方米。工程主要包括园林绿化和土建工程。按其结构分为土方工程、砌体工程、加固工程、混凝土工程、钢结构工程、安装工程、绿化

2、工程等。本项目使用的透水混凝土又称多孔混凝土建筑(也称排水混凝土)，是一种新型环保生态铺路材料。2.编译依据(一)透水水泥混凝土路面技术规范CCJJ/T135-2009(2)透水混凝土路面施工及脸收规范DGJ32/TJ61-2007(3)城市道路工程施工及质量验收规范CJJ1-2008(4)混凝土外加剂应用技术规范GB50119-2013(5)设计图纸2.施工准备透水混凝土由LDA钢筋、高级水泥、碎石和水组成。以高强级硅酸盐水泥为基础，加入各种添加剂组成的LDA增强剂(液)，增加强度和内聚力，并可根据用户要求添加无机耐候颜料使其与碎石、水混合后按一定比例形成不同颜色的透水混凝土面层。一、材料准

3、备：(1)碎石：透水混凝土用碎石，其物理性能见(表1)。碎石物性指标表(表1)序列号指标名称指数1破碎指标(%)2针状颗粒含量()153含泥量(%)25005堆积容重(kgm3)13506孔隙率(%)4碎石按颗粒分为1#2#3#粒度范围(rn):2.44.754.75-9.59.6-13.2;(2)水泥：水泥采用C42.5以上的普通硅酸盐水泥；(3)水：可以使用普通自来水。总则不能使用未经过滤的浑浊地下水或使用过的不干净水；(4)粘合剂：LDA粘合增强剂。2、施工前的准备工作施工前应做好三项准备：组织、材料和技术Q(一)组织准备：以能够完成建设项目所要求的工作任务为原则，建立完善的建设项目人员

4、设置组织架构。（2）场地准备：人员住宿、所需水电供应、搭建工程材料堆放棚（胶凝材料有防水措施的棚）等一系列准备工作；设置混合机械的地点；（三）施工机械、手推车、砌砖工具、立模用木材或型钢等必要工具；（四）水电设施齐备。（五）人员：10人；机械：自动搅拌机、马车、平板振动器、专用滚压工具等；材料：石材、水泥、外加剂、水等。三、技术准备了解和分析项目特殊施工的特点和进度要求，掌握施工现场的客观条件，根据实际要求熟悉施工图纸，合理安排施工力量，制定施工方案，做好为顺利完成项目所做的技术准备：（一）审阅施工图，提出审图意见，做好工程技术交底工作。（2）校准测量仪器，熟悉并计算和检查控制点和交叉点的坐标

5、,组成测量小组，与有关部门结合坐标和基准点，并关闭电线。（3）配合主管抽取样品送实险室进行测试匹配。（4）绘制施工进度图，指导具体施工。三、透水混凝土的施工工艺一、基地建设基土：首先用机械整平场地。当开挖或弃土达到设计标高时，压路机将其碾压，以达到实际需要的基层压实。工艺流程为：准备工作T施工放样T运输T搅拌T摊铺T找平滚压T自检T修整T保健1）施工前的准备施工前应将底层彻底清理干净，并对局部松动部位进行加固，然后测量放样。2）运输平原上由自卸车拖运至工地，单独堆放。3）铺路施工场地根据铺装的厚度分为格子。运输车辆在工地浇筑材料时，必须有专人指挥。根据铺路的厚度，它们将被倾倒到田间网格中数次。

6、由于时间和工作量的原因，严禁运输车辆一次性结束。5）摊铺找平用推土机，辅以人工粗粗，再用平地机细平，人工清除粗骨料的“巢带”，补充新拌合料，严格控制标高、横向坡度和平整度。6）滚动先稳定电压开始轻振滚动然后重振滚动，直到没有轮痕；滚动时，后轮在每条轨道之间重叠1/2轮宽；2、砾石垫层施工（一）材料要求碎石应选用具有一定级配的坚韧、耐磨、透水性好的材料，如碎花岗岩或石灰石。不得混合使用软硬不同的材料，不得使用相同粒度的碎石、山石、风化颗粒和不稳定矿渣。碎石应为多边形块体，清洁无土，无石粉和风化杂质，并符合以下要求：1）抗压强度不小于80MPA,压碎值应小于35%;2）弱颗粒小于5粒3）含泥量小于

7、2%;4）扁细碎石含量小于20%；5）碎石尺寸30-50mm,填缝料15-25mm。（2）主要机械和工具：蛙夯、挖掘机、小车、平头铲、2m尺、小线或细引线、钢尺等。（3）工作条件：1）设置标志控制铺装厚度，如标高桩，在基坑边坡上钉水平标高木楔。2）采取有效的沉淀措施，保持无水状态。3）铺设前应经有关单位验收，包括水平标高、地质条件等。地基处理完成前，应完成隐蔽检查程序。（四）施工技术1）铺贴：下层复检后，应及时铺贴。运至工地的碎石平整后，大小颗粒应分布均匀，虚铺的厚度应一致。物料运输和铺装应由远至近按顺序进行。所需材料应按预先计算的量分段、堆放，摊铺采用人工和机械。铺砌的砾石应分布均匀，无明显

8、颗粒分离。，严禁使用四齿耙整平料堆，造成粗细料局部集中。摊铺过程中出现的粗细料集中现象应及时处理。摊铺的虚拟厚度根据设计厚度乘以压实系数，压实系数由试验断面确定。总则可按1.21.3之间的松散摊铺系数进行试压。摊铺时应严格控制标高和平整度，初压后必须立即进行检查和修补。碾压前切断交通，保持路面清洁，施工安全。平面度不大于+-15mmo2）轧制：轧制是按照“先慢后快”和“先轻后重”的原则。压路机应一根一根倒转轴进行滚动，重叠宽度应为三轮压路机后轮宽度的一半，两轮压路机不应小于30cmo碾压前洒水，每平方米约3-4kgo碾压开始从路边向路中间移动，路边要反复碾压，防止石块被向外挤压。在轻轧、稳轧过

9、程中，应随时检查。如有不平整，应将球团适当、均匀地从高处抽出，低凹处适当填满球团，然后压实。填缝前应将砾石层碾压牢固。压实度大于95%。最后一次层压完成后，表面应用钢丝拉平，并应符合设计规定的标高。成品保护：1）回填碎石时，应注意保护场地控制桩和标高桩，防止碰撞和位移，并应经常重新测量。2）基础不应有孔洞。3）施工时边坡必须稳定，防止边坡坍塌。4）夜间施工时，应合理安排施工顺序，照明设施充足；防止砾石级配不准、过厚。5）砂石垫层完成后，应连续进行上部施工。（六）应注意的质量问题1）严格执行铺装碎石的操作工艺要求，分层铺装不宜过厚，并有足够的碾压次数，防止碎石地基大面积下沉。2）棱角必须夯实，其

10、余触点按规定搭接压实。拐角处的撞击不容错过。3）坚持逐层检查砾石垫层质量。每一层的压实系数必须满足设计要求，否则不能进行前一层砾石的施工。3、透水混凝土广场及花园道路建设工艺流程为：准试验T施工放样-运输T搅拌摊铺T整平滚压T自检T修边T保健（1）施工准备为防止基部积水过多影响地基，在基部设置了专门的透水管道，通向路边的排水系统，排除多余的雨水。（2）配合比设计与工程试验各种原材料均按规定进行检测。透水混凝土配合比：原料用量（立方米）总则为：C42.5普通硅酸盐水泥：49.5mm骨料：LDA增强剂：自来水二539kg：1409kg：10.8kg：189kgo根据配合比及时提供混凝士强度等试验数

11、据，并要求监理一并取样，确保工程按计划进行。(3)测量和放线一是回顾基层的标高、宽度、平整度和线位，重点控制线位、标高和平整度。铺设前应将基层清理干净，并及时处理松动部位等问题部位。用水平仪、卷尺等测量放线，要求中心线和边线全部放开，经监理工程师检验合格后方可施工。(4)垂直模板：模板应采用质地坚实、变形小、刚度高的材料，模板高度应与混凝土路面的厚度相一致；施工人员首先要按设计要求进行分立立模和区域立模工作。必须注意花园道路的高度、垂直度、泛滥坡度、弧度等问题。模板架设时，采用水平仪严格控制标高；模板架设后，模板周边需用土支撑加固，严禁扩大模板。如果模具上升，应及时调整。(5)搅拌：根据工程规

12、模，配备不同容量的机械搅拌机。透水混凝土不能人工搅拌，只能用普通混凝土搅拌机搅拌。胶凝材料与碎石搅拌约30秒后，使其初步混合，然后加入规定量的水2-3次，继续搅拌约1.5-2分钟。根据搅拌的均匀程度，可适当延长机械搅拌时间,但不宜搅拌时间过长。注意事项：A、施工现场必须有专人负责材料配比。B、严格控制水灰比，即加水量。搅拌时分2-3次加水，严禁一次加足。(6)运输：透水混凝土是干混凝土材料，初凝快。总则根据气候条件控制混合料的运输时间，采用小型三轮运输车。运输总则控制在10分钟以内，运输途中不停车。(7)摊铺、浇筑成型：透水混凝土是干混凝土材料，其初凝快，必须及时摊铺。大面积施工时，材料采用块

13、状、隔间式铺装，松散铺装系数为1.1。将混合料均匀地铺在工作面上，先用尺子找出平整度并控制一定程度的毛边，然后用滚筒粗压整平，再用平板振捣器(厚度用平板振捣器)压实不应使用高频振动器。注意事项：A、松散摊铺系数总则根据透水混凝土的干湿度为1. 1-1.15;B、板式振动器使用时间不宜过长，以防过密造成偏析；C、透水混凝土孔隙率大，布水快。气温高于35C时，尽量避开中午时段。(8)养生：透水混凝土与水泥混凝土性能相近，铺装完成后应检查标高、平整度是否符合要求。气温高时，为减少水分蒸发，宜立即盖上保鲜膜保水，或浇水券生。洒水养护，透水混凝土浇筑后1天应洒水养护，高温8小时后养护。透水混凝土湿养护时

14、间不少于7天(养护时间应根据施工温度确定，总则养护时间为770天)。(9)涂透明封闭剂：表面混凝土成型干燥后，3天左右涂透明封闭剂，增强耐久性和美观性，防止透水混凝土孔隙长期被污染堵塞。(10)清关施工完成后，自检质量符合要求后，开始撤离现场(总则在喷洒防护剂前，大型机械设备和大部分施工人员会先撤离，留下3-4人补接缝喷保护剂，喷好保护剂后)，由项目经理和技术负责人联系并组织验收工作，其余工具设备，施工人员退出现场，也可根据现场情况留用1-2人）。附：透水混凝土路面内容偏差表透水混凝土路面内容偏差项目内容偏差（mm）检验范围测试积分测试方法道路正方形道路正方形高程（毫米）151020米建设单位1用水平仪测量中心线偏差（mm）20100米1用经纬仪测量平整度最大间隙（毫米）5720米10米X10米1带3m直尺和塞尺继续测量两英尺，以较大者为准宽度（mm）040米40米1用钢尺测量-20横向坡度(%)0.30%且无反向斜率20米1用水平仅测量井架与路面高度差(mm)35每个座位1十字法，使用尺子和塞尺，取最大值邻板高差(mm)520米10米X10米1用钢尺和塞尺测量纵缝直线度(mm)10100米40mX40m_1带20m钢丝和钢尺水平线缝直线度(mm)1040米40m40m_注：在每个单元工程中，以40mX40m的方格作为计量检验的基本施工单住进行编号，小于4
