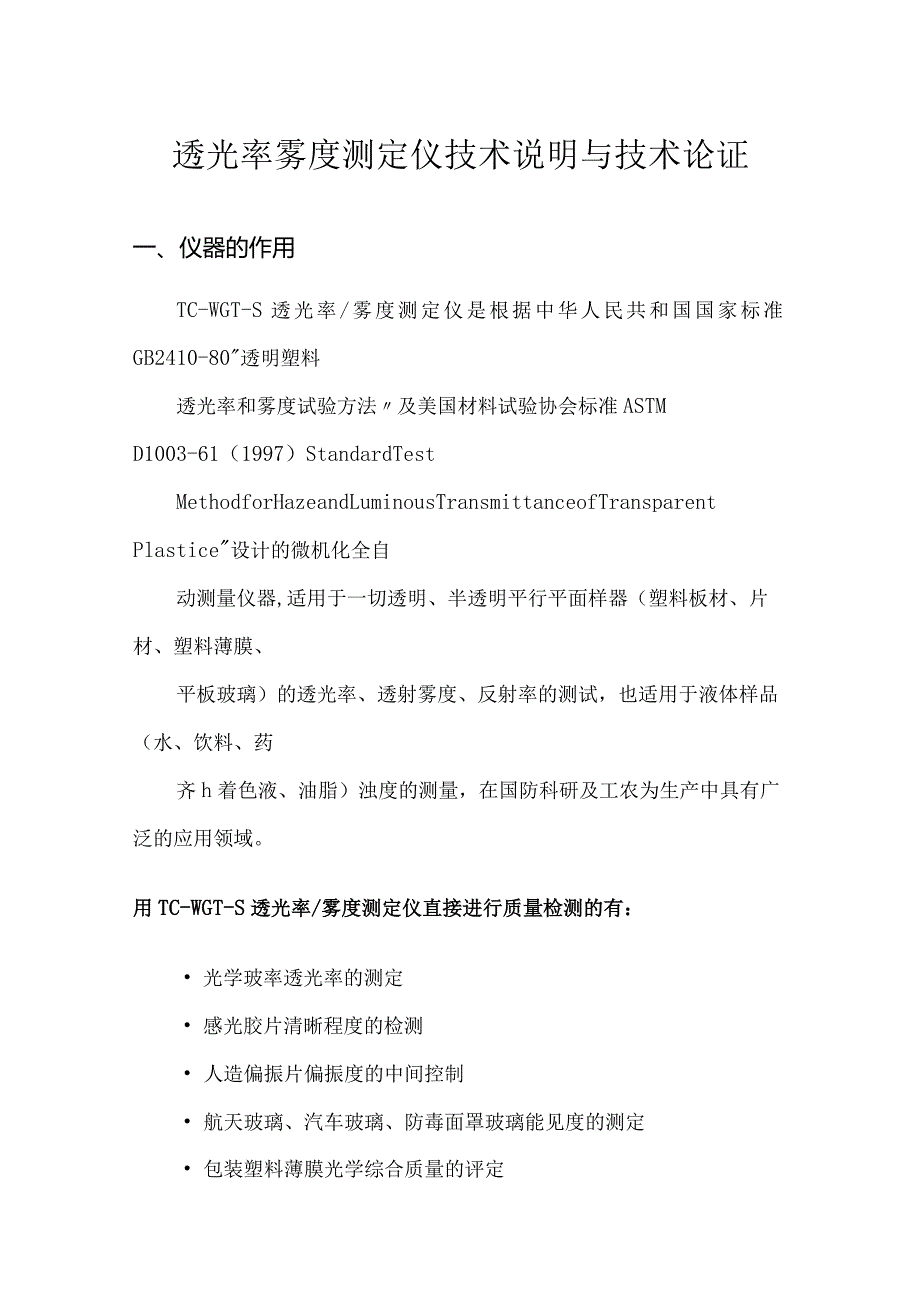

1、透光率雾度测定仪技术说明与技术论证一、仪器的作用TC-WGT-S透光率/雾度测定仪是根据中华人民共和国国家标准GB2410-80透明塑料透光率和雾度试验方法及美国材料试验协会标准ASTMD1003-61(1997)StandardTestMethodforHazeandLuminousTransmittanceofTransparentPlastice设计的微机化全自动测量仪器,适用于一切透明、半透明平行平面样器(塑料板材、片材、塑料薄膜、平板玻璃)的透光率、透射雾度、反射率的测试,也适用于液体样品(水、饮料、药齐h着色液、油脂)浊度的测量,在国防科研及工农为生产中具有广泛的应用领域。用TC-

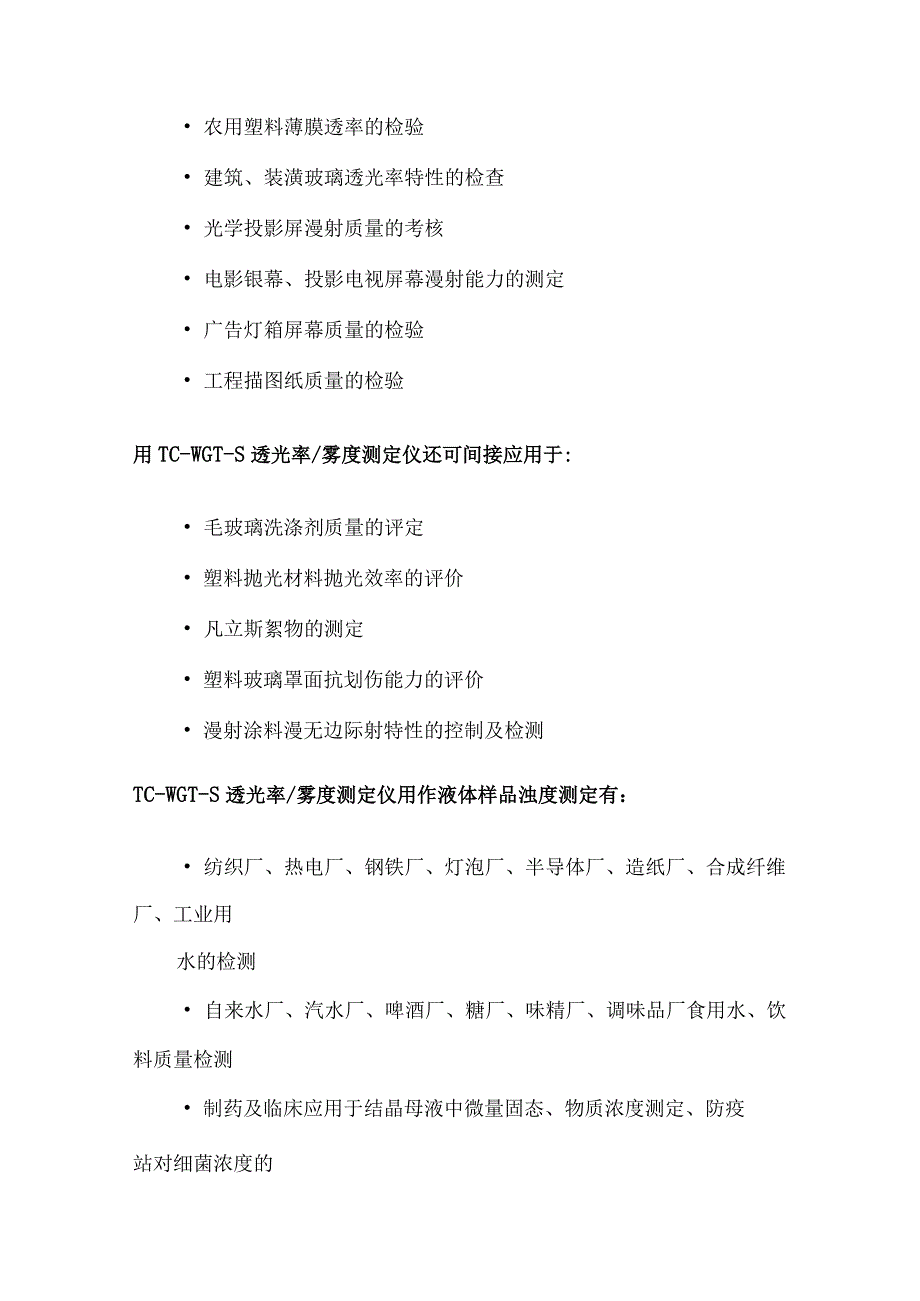

2、WGT-S透光率/雾度测定仪直接进行质量检测的有: 光学玻率透光率的测定 感光胶片清晰程度的检测 人造偏振片偏振度的中间控制 航天玻璃、汽车玻璃、防毒面罩玻璃能见度的测定 包装塑料薄膜光学综合质量的评定 农用塑料薄膜透率的检验 建筑、装潢玻璃透光率特性的检查 光学投影屏漫射质量的考核 电影银幕、投影电视屏幕漫射能力的测定 广告灯箱屏幕质量的检验 工程描图纸质量的检验用TC-WGT-S透光率/雾度测定仪还可间接应用于: 毛玻璃洗涤剂质量的评定 塑料抛光材料抛光效率的评价 凡立斯絮物的测定 塑料玻璃罩面抗划伤能力的评价 漫射涂料漫无边际射特性的控制及检测TC-WGT-S透光率/雾度测定仪用作液体样

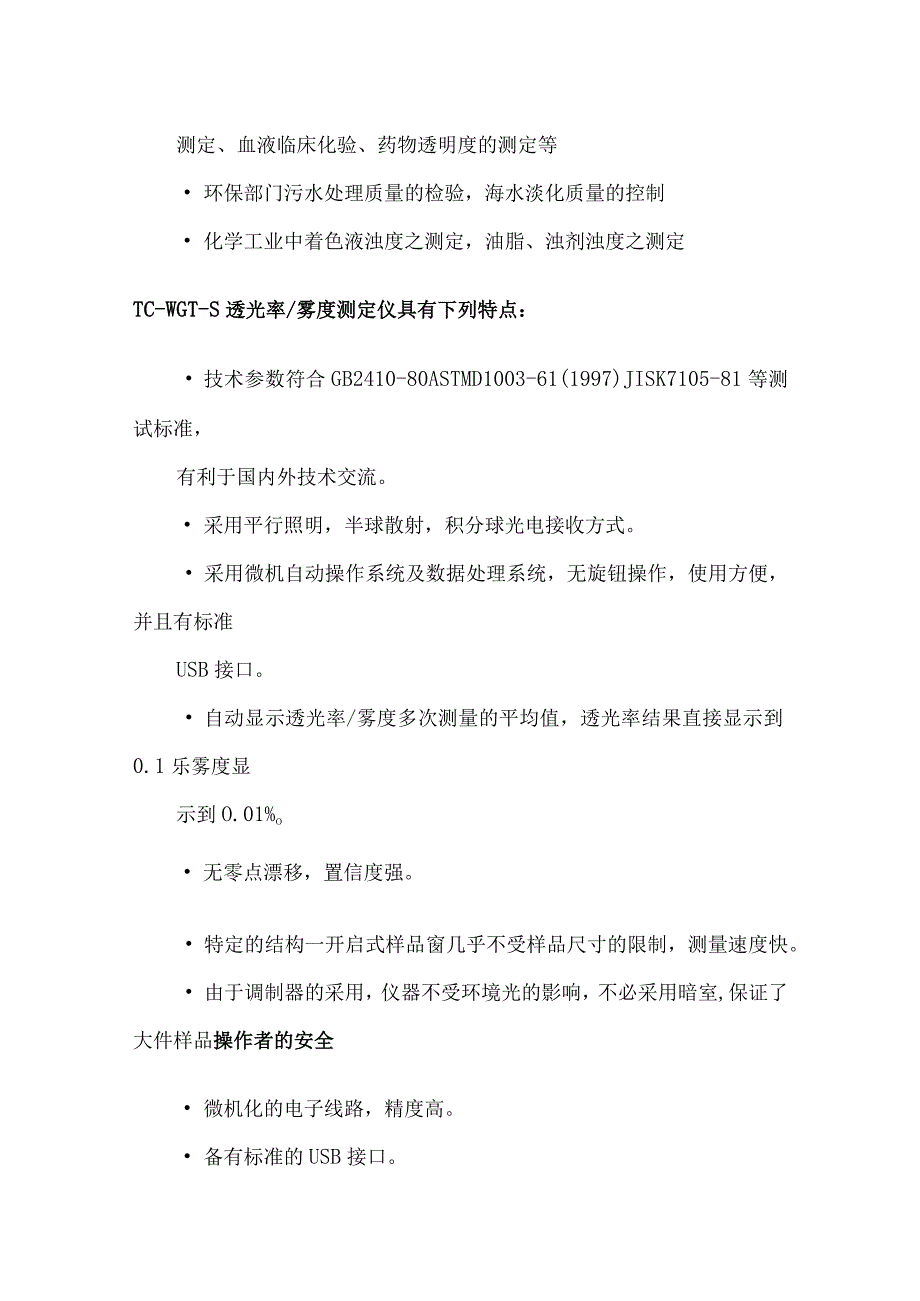

3、品浊度测定有: 纺织厂、热电厂、钢铁厂、灯泡厂、半导体厂、造纸厂、合成纤维厂、工业用水的检测 自来水厂、汽水厂、啤酒厂、糖厂、味精厂、调味品厂食用水、饮料质量检测 制药及临床应用于结晶母液中微量固态、物质浓度测定、防疫站对细菌浓度的测定、血液临床化验、药物透明度的测定等 环保部门污水处理质量的检验,海水淡化质量的控制 化学工业中着色液浊度之测定,油脂、浊剂浊度之测定TC-WGT-S透光率/雾度测定仪具有下列特点: 技术参数符合GB2410-80ASTMD1003-61(1997)JISK7105-81等测试标准,有利于国内外技术交流。 采用平行照明,半球散射,积分球光电接收方式。 采用微机自动
4、操作系统及数据处理系统,无旋钮操作,使用方便,并且有标准USB接口。 自动显示透光率/雾度多次测量的平均值,透光率结果直接显示到0.1乐雾度显示到O.01%o 无零点漂移,置信度强。 特定的结构一开启式样品窗几乎不受样品尺寸的限制,测量速度快。 由于调制器的采用,仪器不受环境光的影响,不必采用暗室,保证了大件样品操作者的安全 微机化的电子线路,精度高。 备有标准的USB接口。 备有薄膜磁性夹具及液体样品杯,给用户带来极大方便。 随机附雾度片一块,便于随时检查仪器动作功能。二、仪器的性能规格:1、光学系统: 准直照明、温射视野、积分球接收方式 样品窗尺寸:入窗025mm出窗021mm 光源:C光
5、源(DC12V50W卤铝灯+色温片) 接收器:硅光电池+视见函数修正片(符合V(入)标准值) 2、电子系统: 1.ED数码显示 最小读数:透光率0.1%雾度0.01% USB接口 微机自动操作系统,雾度、透光率自动切换、自动测定、自动校正 微机数据处理系统,多次连续测试,平均值显示3、测量范围 透光率0%-100.0% 雾度0%-30.00%4、试样尺寸: 固体标样尺寸:50mm50mm 固体大样尺寸:宽度:380mm 厚度:13Omm 长度:不受限制 液槽尺寸:50mm50mm10mm 薄膜样品尺寸:50mm50mm5、校验样品:040mm2mm一块6、其他: 仪器尺寸:长740mm宽270
6、mm高300mm 仪器净重:21kg 电源:220V22V50Hz1Hz单相 环境条件:535主要技术参数:预热时间:30min透光率准确度:1%雾度准确度:雾度0.5%时,0.1%雾度0.5%时,0.3%透光重复性:0.5%雾度重复性:雾度0.5%时,0.05%雾度0.5%时,0.1%三、仪器的结构及原理透地试样的光通量和射到试样上的光通量之比(以百分数表示)称透光率。透过试样面偏离入射光方向的散射光通量与透射光之比(以百分数表示)称为雾度。如图1所示,光线射到一透明或半透明物体上时,部分产生定向反射,部份产生漫反射,进入样品合部份被吸收,部分被透过,出射样品的光中,主透射部份按折射定律前进
