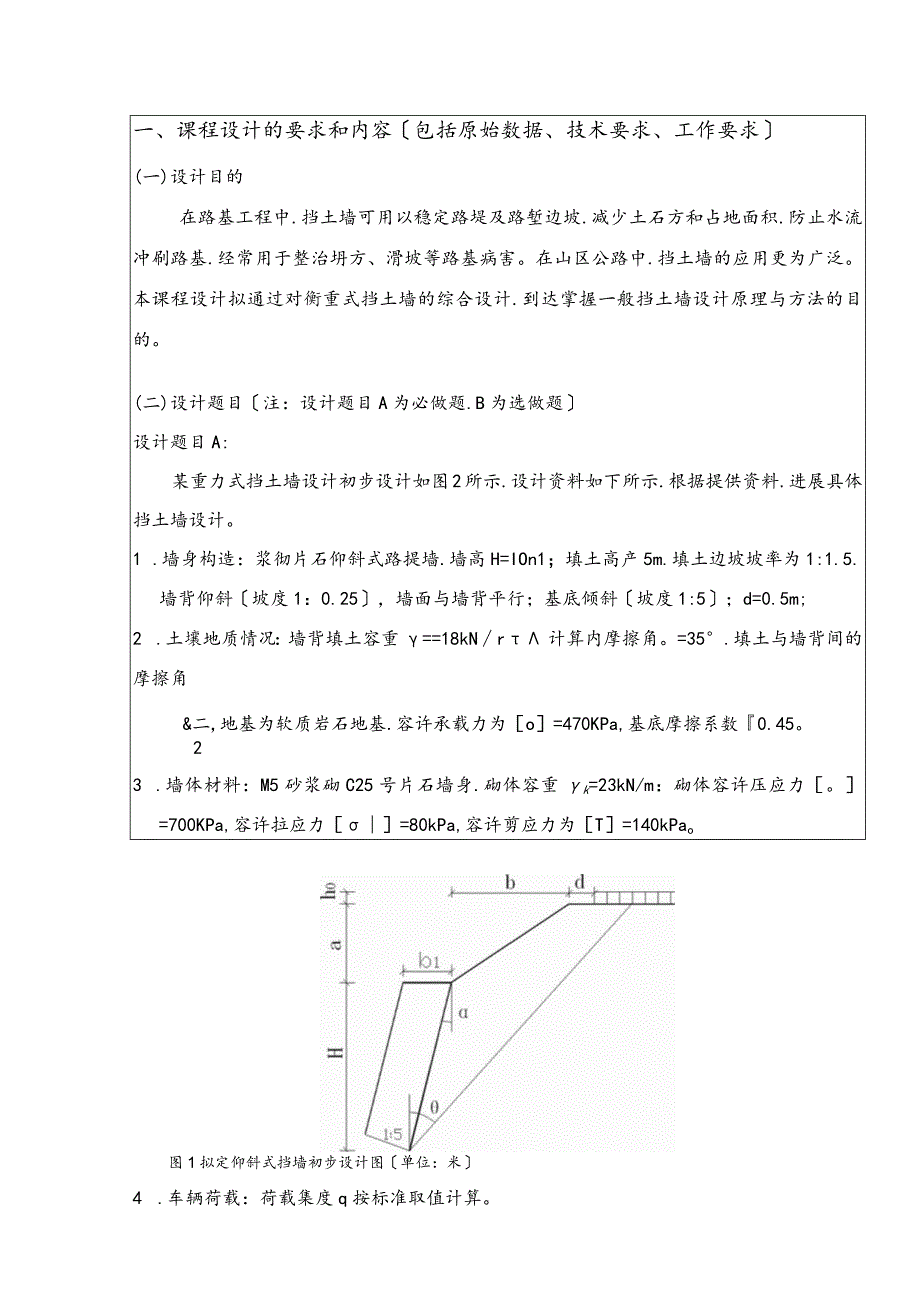

1、一、课程设计的要求和内容包括原始数据、技术要求、工作要求(一)设计目的在路基工程中.挡土墙可用以稳定路堤及路堑边坡.减少土石方和占地面积.防止水流冲刷路基.经常用于整治坍方、滑坡等路基病害。在山区公路中.挡土墙的应用更为广泛。本课程设计拟通过对衡重式挡土墙的综合设计.到达掌握一般挡土墙设计原理与方法的目的。(二)设计题目注:设计题目A为必做题.B为选做题设计题目A:某重力式挡土墙设计初步设计如图2所示.设计资料如下所示.根据提供资料.进展具体挡土墙设计。1 .墙身构造:浆彻片石仰斜式路提墙.墙高H=IOn1;填土高产5m.填土边坡坡率为1:1.5.墙背仰斜坡度1:0.25,墙面与墙背平行;基底
2、倾斜坡度1:5;d=0.5m;2 .土壤地质情况:墙背填土容重=18kNr计算内摩擦角。=35.填土与墙背间的摩擦角&二,地基为软质岩石地基.容许承载力为o=470KPa,基底摩擦系数0.45。23 .墙体材料:M5砂浆砌C25号片石墙身.砌体容重k=23kN/m:砌体容许压应力。=700KPa,容许拉应力=80kPa,容许剪应力为T=140kPao图1拟定仰斜式挡墙初步设计图单位:米4 .车辆荷载:荷载集度q按标准取值计算。5 .设计荷载组合:组合II。设计题目B:某山区二级公路.为节约用地.减少拆迂.拟定在路线K5+100处设计挡墙。根据该处原地面横坡、地质、水文及材料等资料.由当地实际工
3、程经历及初步方案布设比选.拟采用衡重式路堤挡土墙初步设计如图1所示.设计资料如下。根据提供资料.进展具体挡土墙设计。1 .墙身构造:浆彻片石衡重式挡墙.上墙高Hk3.4m,下墙高Hz=5.1m;墙面坡度1:0.05;上墙墙背俯斜坡度1:0.35.下墙墙背仰斜坡度1:0.25;填土高度a=3m.填土边坡b=4.5m,坡度1:1.5;bo=O.5m;荷载L0=5.5m;衡重台d=0.9m02 .土壤地质情况:墙背填土容重=18KNn计算内摩擦角=4Oo.上墙摩擦角假想墙背=.下墙摩擦角=lQ.地基为软质岩土.容许承载力为=800kPa,基底摩擦系2数f=0.6o3 .墙体材料:M5砂浆砌C30号片
4、石墙身.砌体容重k=23kN/d砌体容许压应力=800KPa,容许拉应力l=80kPa,容许剪应力为=160kPao4 .车辆荷载:荷载集度q按标准取值计算。5 .设计荷载组合:组合II。b=4.5b)LI=5.5图2拟定衡重式挡土墙裁面初步设计图单位:米(三)设计内容1 .进展车辆荷载换算;2 .根据路基设计手册相应的土压力计算公式.计算土压力(衡重式挡墙判断是否出现第二破裂面.计算上、下墙土压力).绘制土压应力分布图.求出土压力的方向、作用点;3 .设计挡土墙截面.在拟定墙身截面根基上.进展:A)抗滑稳定性计算:需满足抗滑稳定系数与抗滑稳定方程要求;B)抗倾覆稳定性计算:需满足抗倾覆稳定系
5、数与抗倾覆稳定方程要求;C)基底偏心距与基底应力计算:需满足容许偏心距要求、基底强度要求;D)截面验算:正截面、斜截面强度、稳定性及剪应力脸算;E)挡土墙截面尺寸的调整.确定最终设计截面:需满足上述所有要求;F)挡土墙其它设施设计根基设置、排水设施等;G)绘制最终选用的挡土墙横断面图、相关设施设计图.整理设计计算书、设计说明书。(四)设计要求A)设计前研读挡土墙设计相关内容;B)设计过程仔细、认真;C)设计计算书、设计说明书书写工整;D)最终提交成果:设计任务书、设计计算书、横断面布置图、设施构造图;并装订成册。二、课程设计图纸内容及张数1 .横断面布置图一张;2 .设施构造图一张;注:两张图纸可合并成一张。三、课程设计实物内容及要求设计计算书一份计算过程.计算说明.计算图示.成果图纸。四、主要参考资料?公路路基设计标准?有关挡土墙设计的相关规定。?公路基设计手册?有关挡土墙设计的相关应用。任务下达日期2012年6月25日完成日期2011年6月29日指导教师(签名J学生(签名
