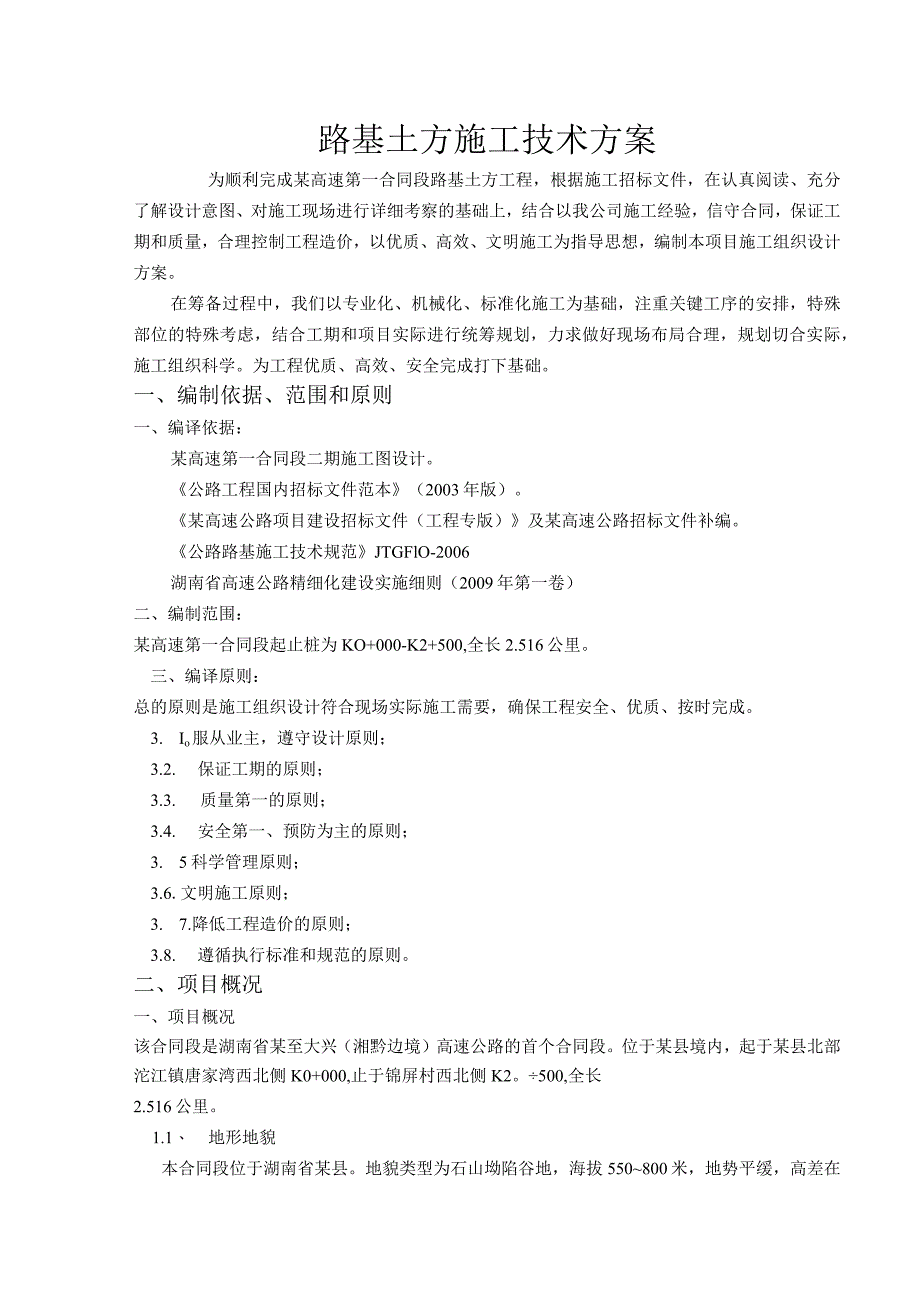

1、路基土方施工技术方案为顺利完成某高速第一合同段路基土方工程，根据施工招标文件，在认真阅读、充分了解设计意图、对施工现场进行详细考察的基础上，结合以我公司施工经验，信守合同，保证工期和质量，合理控制工程造价，以优质、高效、文明施工为指导思想，编制本项目施工组织设计方案。在筹备过程中，我们以专业化、机械化、标准化施工为基础，注重关键工序的安排，特殊部位的特殊考虑，结合工期和项目实际进行统筹规划，力求做好现场布局合理，规划切合实际，施工组织科学。为工程优质、高效、安全完成打下基础。一、编制依据、范围和原则一、编译依据：某高速第一合同段二期施工图设计。公路工程国内招标文件范本（2003年版）。某高速公

2、路项目建设招标文件（工程专版）及某高速公路招标文件补编。公路路基施工技术规范JTGFlO-2006湖南省高速公路精细化建设实施细则（2009年第一卷）二、编制范围：某高速第一合同段起止桩为KO+000-K2+500,全长2.516公里。三、编译原则：总的原则是施工组织设计符合现场实际施工需要，确保工程安全、优质、按时完成。3. Io服从业主，遵守设计原则；3.2. 保证工期的原则；3.3. 质量第一的原则；3.4. 安全第一、预防为主的原则；3. 5科学管理原则；3.6.文明施工原则；3. 7.降低工程造价的原则；3.8. 遵循执行标准和规范的原则。二、项目概况一、项目概况该合同段是湖南省某至

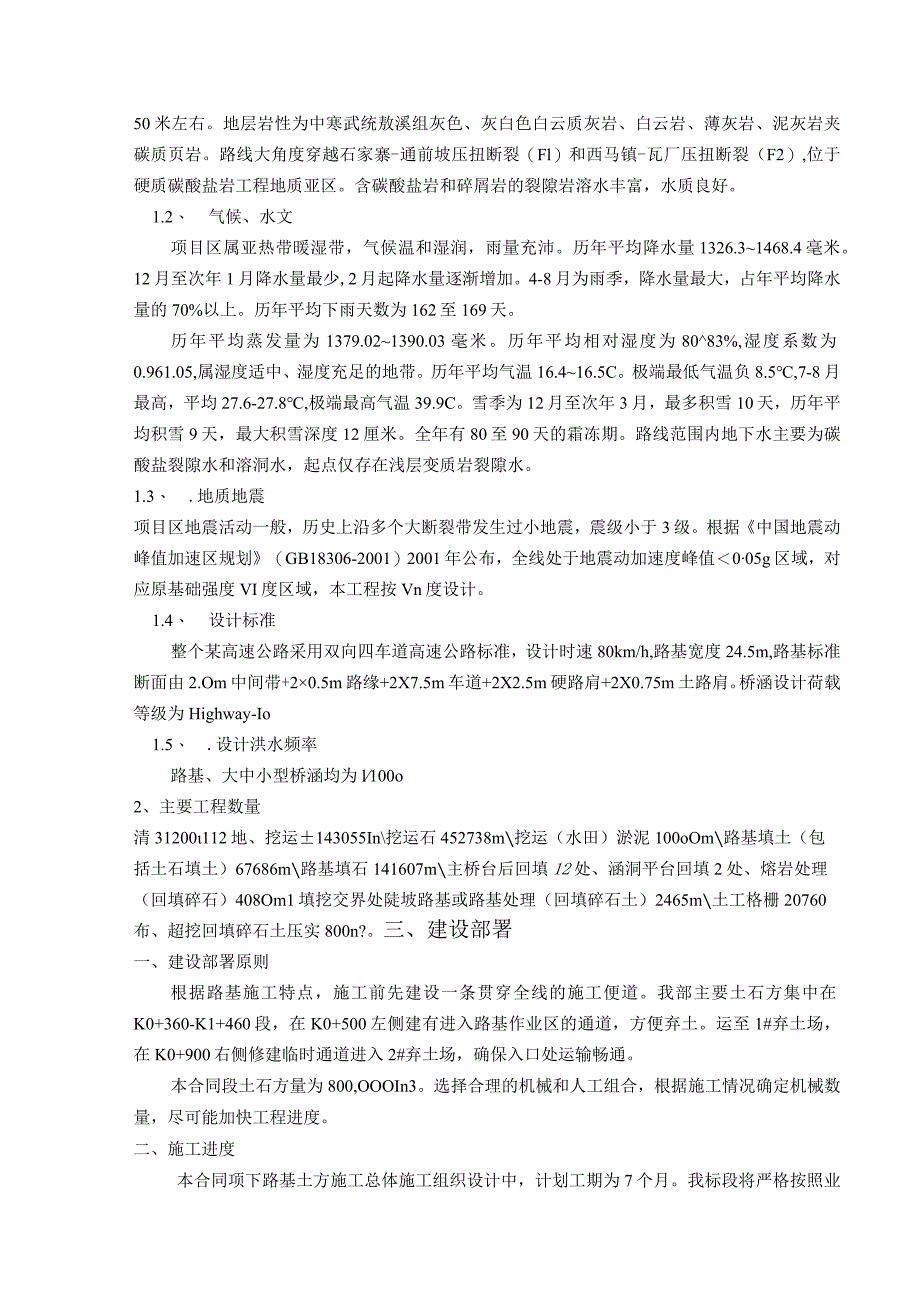

3、大兴（湘黔边境）高速公路的首个合同段。位于某县境内，起于某县北部沱江镇唐家湾西北侧K0+000,止于锦屏村西北侧K2。500,全长2.516公里。1.1、 地形地貌本合同段位于湖南省某县。地貌类型为石山坳陷谷地，海拔550800米，地势平缓，高差在50米左右。地层岩性为中寒武统敖溪组灰色、灰白色白云质灰岩、白云岩、薄灰岩、泥灰岩夹碳质页岩。路线大角度穿越石家寨-通前坡压扭断裂（Fl）和西马镇-瓦厂压扭断裂（F2）,位于硬质碳酸盐岩工程地质亚区。含碳酸盐岩和碎屑岩的裂隙岩溶水丰富，水质良好。1.2、 气候、水文项目区属亚热带暖湿带，气候温和湿润，雨量充沛。历年平均降水量1326.31468.4毫

4、米。12月至次年1月降水量最少,2月起降水量逐渐增加。4-8月为雨季，降水量最大，占年平均降水量的70%以上。历年平均下雨天数为162至169天。历年平均蒸发量为1379.021390.03毫米。历年平均相对湿度为8083%,湿度系数为0.961.05,属湿度适中、湿度充足的地带。历年平均气温16.416.5C。极端最低气温负8.5,7-8月最高，平均27.6-27.8,极端最高气温39.9C。雪季为12月至次年3月，最多积雪10天，历年平均积雪9天，最大积雪深度12厘米。全年有80至90天的霜冻期。路线范围内地下水主要为碳酸盐裂隙水和溶洞水，起点仅存在浅层变质岩裂隙水。1.3、 .地质地震项

5、目区地震活动一般，历史上沿多个大断裂带发生过小地震，震级小于3级。根据中国地震动峰值加速区规划（GB18306-2001）2001年公布，全线处于地震动加速度峰值005g区域，对应原基础强度VI度区域，本工程按Vn度设计。1.4、 设计标准整个某高速公路采用双向四车道高速公路标准，设计时速80km/h,路基宽度24.5m,路基标准断面由2.Om中间带+20.5m路缘+2X7.5m车道+2X2.5m硬路肩+2X0.75m土路肩。桥涵设计荷载等级为Highway-Io1.5、 .设计洪水频率路基、大中小型桥涵均为l100o2、主要工程数量清31200112地、挖运143055In挖运石452738

6、m挖运（水田）淤泥100oOm路基填土（包括土石填土）67686m路基填石141607m主桥台后回填12处、涵洞平台回填2处、熔岩处理（回填碎石）408Om1填挖交界处陡坡路基或路基处理（回填碎石土）2465m土工格栅20760布、超挖回填碎石土压实800n?。三、建设部署一、建设部署原则根据路基施工特点，施工前先建设一条贯穿全线的施工便道。我部主要土石方集中在K0+360-K1+460段，在K0+500左侧建有进入路基作业区的通道，方便弃土。运至1#弃土场，在K0+900右侧修建临时通道进入2#弃土场，确保入口处运输畅通。本合同段土石方量为800,OOOIn3。选择合理的机械和人工组合，根据

7、施工情况确定机械数量，尽可能加快工程进度。二、施工进度本合同项下路基土方施工总体施工组织设计中，计划工期为7个月。我标段将严格按照业主质量标准施工，按计划完成，确保2011年2月1日前路基土方施工完成。施工准备：2010年6月1日2010年7月4日路基土方施工：2010年7月5日2011年2月1日路基土方施工安排2支专业施工队，每个施工队配备1支爆破队、1支路基施工队及相应的施工设备。三、施工组织公司代表公司成立“黑龙江华龙建设有限公司某高速公路1合同段项目经理部”，全面负责项目的施工组织、成本核算、进度、质量控制和目标管理。项目部设有路基土方施工机构，人员如下：施工现场负责人：路基工程师曹文

8、昌、施工人员王小平，负责现场施工技术、生产进度安排、机械调度；测绘工程师：李本通，负责全线的放样工作；施工质检负责人：质检工程师李泽兵，负责施工质检、各类质检表的填报；实验室负责人：测试工程师陈宏泉，测试员杨继清，负责施工现场测试,填写各种测试表格；专职安全员：安全工程师曾翔、安全员刘洋、刘俊坤负责施工现场安全、安全披露和安全检查。四、主要劳务安排根据总体施工方案，将陆续组织各类技术工人、机械司机等人员进入现场。开工前10天，全体人员应到位，以便组织披露项目情况，调试设备。5、工程机械及检测仪器的配备施工机械应根据工程性质、工程规模和施工作业面的具体情况配备各作业队。每个作业队都配备了一套完整

9、的工程机械。其中，压力机、平地机、洒水车等大型公用设备由项目部统一管理和配置，并根据施工情况，按需分配给各作业组。机械设备表机械名称单元利用推土机塔2路基土方挖掘机塔4路基土方分级机塔1路基土方YZ20压路机塔1路基土方羊脚磨（重18T）塔1路基土方洒水车塔1路基土方装载机塔2路基土方空气压缩机塔10路基土方枪机（挖掘机）塔1路基土方垃圾车塔10路基土方材料试验、质量检验、测量仪器设备清单设备名称模型来源功率、吨位、体积单元数量评论全自租新部的己的购买测试和测试设备测量工具水泥标准养护箱SHBY-40A塔11水泥混凝土振动台ZS-15塔11水泥砂浆耐磨试验机TMS-04塔11水泥砂浆流动性测试

10、仪NLD-2塔11标准间智能控制器防弹少年团-II塔11混凝土混合气含量分析仪HC-7L塔11混凝土混合物的韦伯一致性测试仪VBR-I塔11混凝土渗透阻力测试仪HG-80塔11数字锤ZBL-S210塔11弯曲和压缩试验机KZY-300塔11水泥稳定性测试仪塔11标准砾石筛30放11碎石值测试仪塔11混凝土坍落度管塔33混凝土抗压试验150*150*150个人9090混凝土弯曲试验模具550*150*150个人5050恒温干燥箱IOl-A塔11货架平衡敏感量0.2g重200克塔11货架平衡敏感量0.Ig重100克塔11电子天平敏感量0.0Ig重100克塔11弹性模量测试仪塔11充砂仪放55万申义

11、塔22液塑极限联合试验机塔11轻触式探头塔11全站仪塔11等级塔22四、施工方案及施工方法一、建设方案土方开挖采用挖掘机直接装载卡车，辅以推土机和装载机装载卡车；石方开挖根据岩石种类、风化程度、发育程度等因素确定开挖方式。对软岩和强风化岩，能机械直接开挖的可采用机械开挖，不能机械直接开挖的可采用光面爆破；填筑分层，用推土机、平地机整平摊铺，洒水喷灌，压路机压实，按“四段八工序”施工。四个区域：填充区、整平区、轧制区和检验区；八道工序：施工准备f基层处理f开挖f填方f找平一碾压f检测f边坡整形。2、施工方法2.1.施工准备2.1.1,组织技术人员仔细阅读设计图纸和技术资料，熟悉合同文件和技术规范

12、。2L2施工测量和放样移交线中桩，检查基准点，进行线穿透测量，内容包括线材、中心线和标高的重新测量，水平点的重新检查和添加，测量和横截面图等，然后送监理工程师验证。进行现场放样测量，放开路基中桩和边桩，标出路基开挖高度，以及取土坑、取土坑、弃土场等具体位置，报监理工程师验收。2.L3.调查士源，将路基填筑土样送中心实验室按公路土工试验规程(JTJ051-93)要求进行标准压实试验，计算最佳含水量和最大干密度，并携带出液体塑限、塑化指数、有机物含量、CBR值、颗粒分析等试验，将调查和试验结果书面报监理工程师备案。勘查试验结果与图纸资料不一致的，应提出解决方案，报监理工程师批准。2.1.4的地质、

13、水文、障碍物、文物古迹；勘察沿线电缆、光缆、管道的位置及埋深，按设计要求对明显标志进行搬迁或埋设。2.1.5.做好场地布置和临时设施的建设、维护和建设。2.L6弃土场和路基的高度，并设置临时排水设施，保证施工场地良好的排水条件，防止雨水积聚对路基和附近农田造成破坏。冲刷o，场地清洁：施工前，清除2.1.7原地面10以内的-30Cm树木、灌木、垃圾、有机残留物、草皮和表土。砍伐或移植并清除阻碍视线和交通的树木和灌木。挖掘所有树根，清除的垃圾由装载机和卡车运送到指定的弃土区。场地清理后，在填土前进行充分碾压，使密实度达到设计要求。2.L8.规划作业程序和机械作业路线。至少在路基开挖前14天，我部门将路基土方部署方案图提交监理工程师，经批准后进行土方开挖。2.2,填充前滚压及基材处理路基填筑前，清理后的施工场地应在填筑前进行碾压，用YZ20压路机压实，直至压实度达到招标文件规定的要求。底物处理方法有很多种。施工中使用路基填料的主要有堆石或砾石、抛石挤淤、路基补（背）填、砾石垫层。旱田段充填石JS或砾石40Cnl前应控制滚动沉降8cm,水田段充填石磴或砾石前应控制滚动沉降7017Cm70。80cm碎石挤淤应使用不适合风化的碎石，其尺寸不应小于该碎石300mm。当软土层平整时，从路堤中心呈等腰三角形向前抛填，两侧对称逐渐填土至全宽，使泥土和软土向两侧
