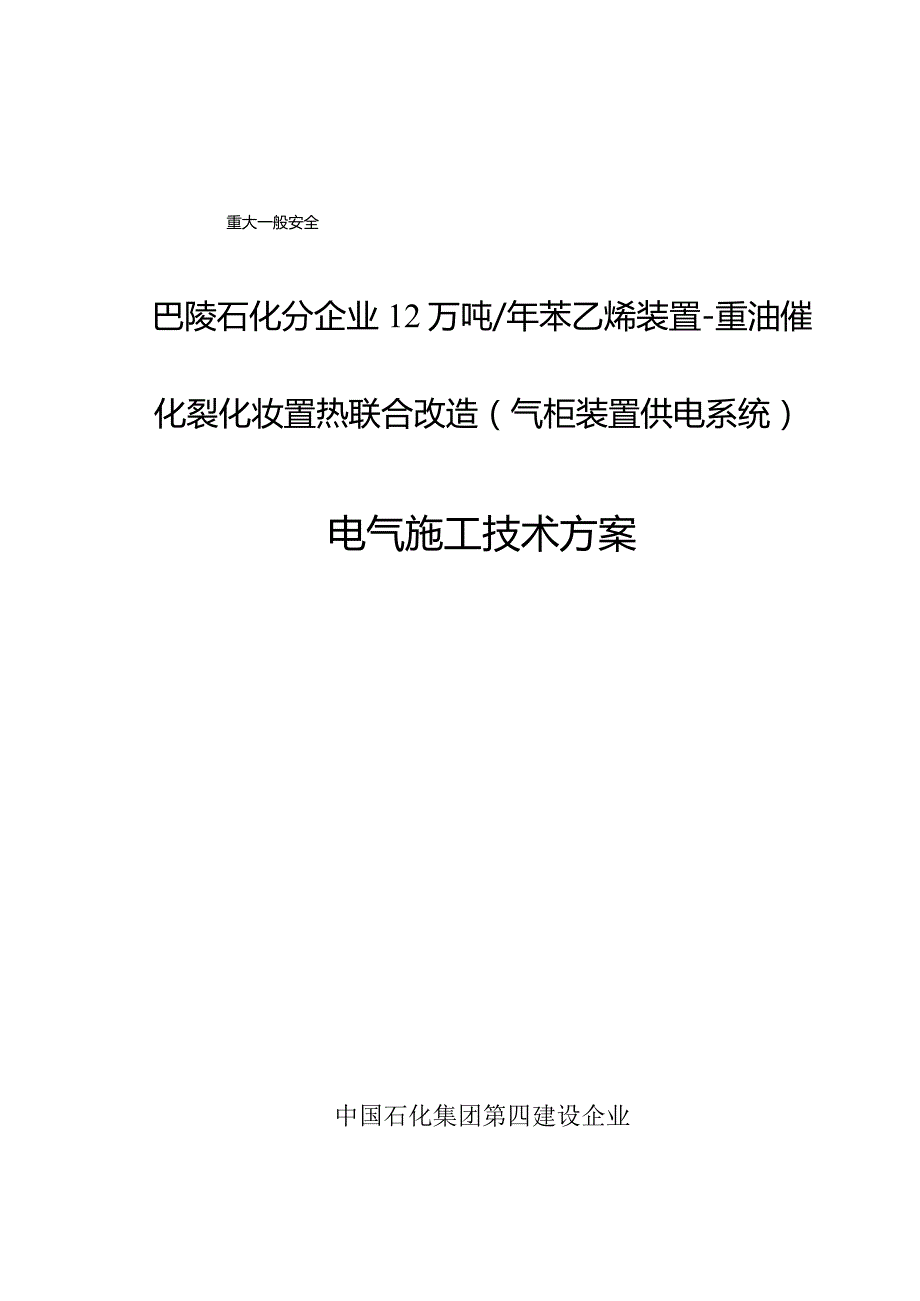

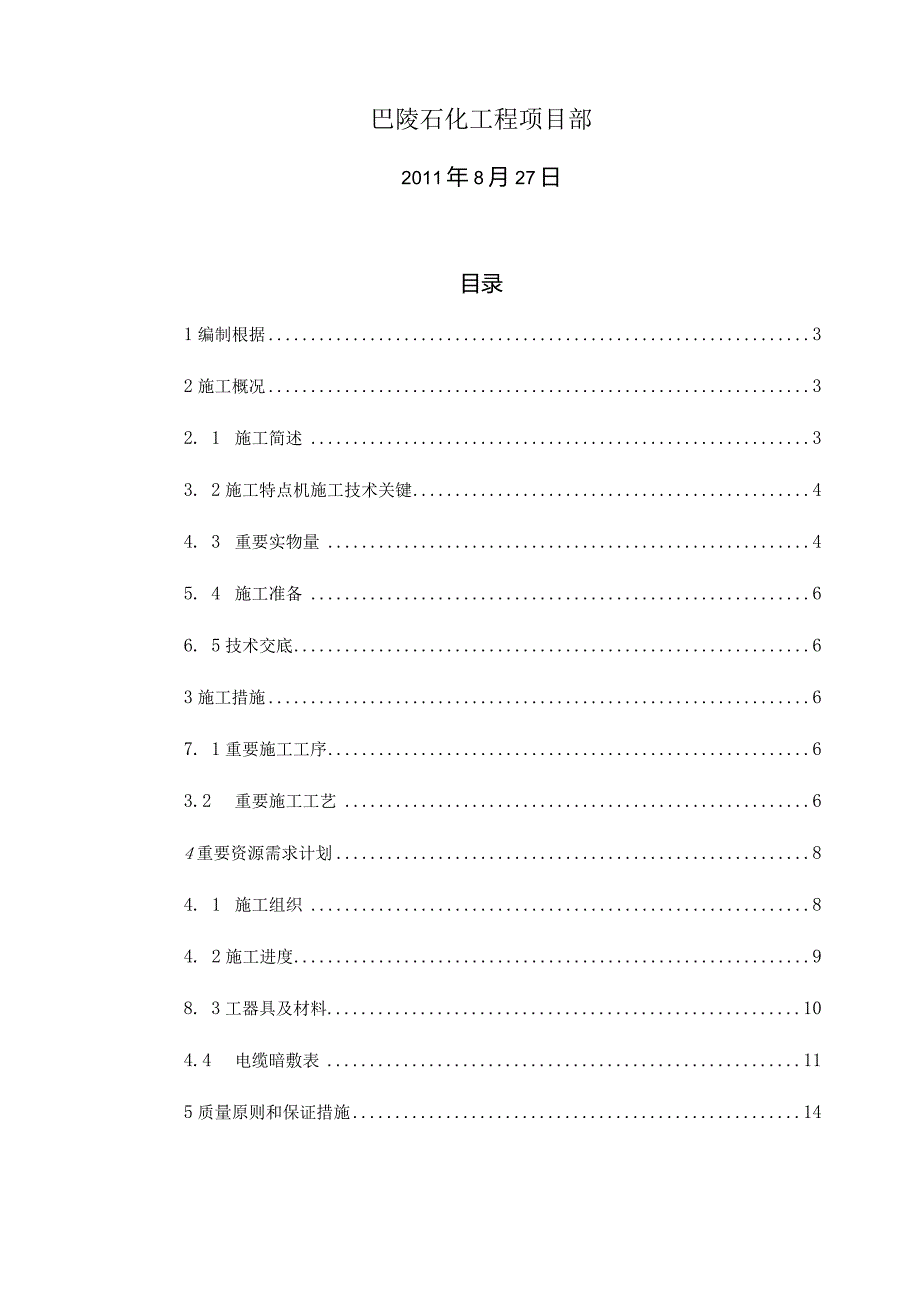

1、重大一般安全巴陵石化分企业12万吨/年苯乙烯装置-重油催化裂化妆置热联合改造（气柜装置供电系统）电气施工技术方案中国石化集团第四建设企业巴陵石化工程项目部2011年8月27日目录1编制根据32施工概况32. 1施工简述33. 2施工特点机施工技术关键44. 3重要实物量45. 4施工准备66. 5技术交底63施工措施67. 1重要施工工序63.2重要施工工艺64重要资源需求计划84. 1施工组织84. 2施工进度98. 3工器具及材料104.4电缆暗敷表115质量原则和保证措施141.2 电缆配管141.3 敷设电缆141.4 配电柜检查141.5 电机安装调试151.6 强化对工程质量的检查

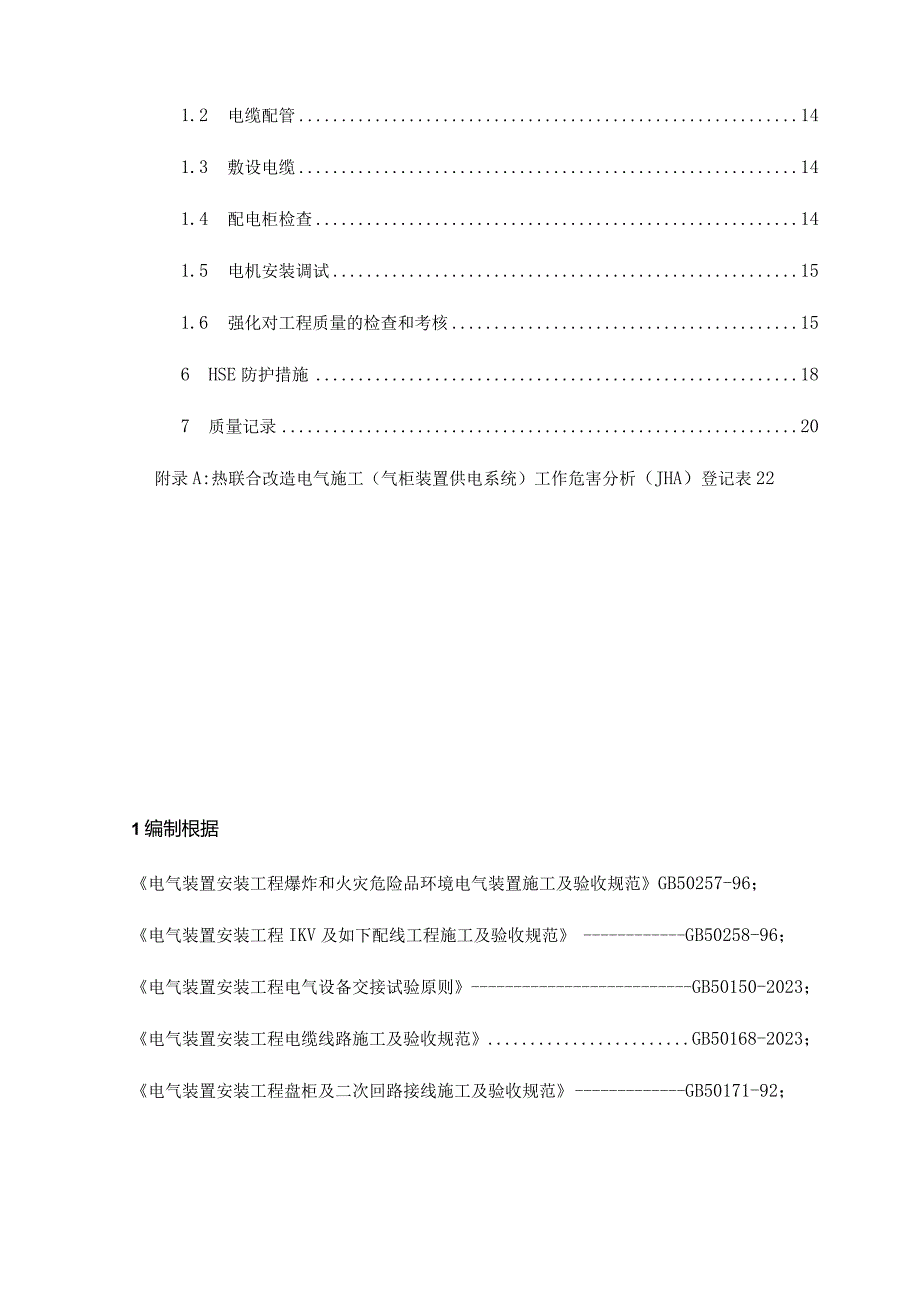

2、和考核156 HSE防护措施187 质量记录20附录A:热联合改造电气施工（气柜装置供电系统）工作危害分析（JHA）登记表221编制根据电气装置安装工程爆炸和火灾危险品环境电气装置施工及验收规范GB50257-96；电气装置安装工程IKV及如下配线工程施工及验收规范GB50258-96；电气装置安装工程电气设备交接试验原则GB50150-2023；电气装置安装工程电缆线路施工及验收规范GB50168-2023；电气装置安装工程盘柜及二次回路接线施工及验收规范GB50171-92；施工现场用电安全技术规范JGJ46-2023；建筑施工安全检查原则.JGJ59-99；建筑施工高处作业安全技术规范J

3、GJ80-91；建筑电气工程施工质量验收规范GB50303-2023；石油化工建设工程项目施工过程技术文献规定SH/T3543-2023；石油化工建设工程项目交工技术文献规定SH/T3503-2023；石油化工建设工程施工安全技术规范GB50484-2023；第四建设企业QHSE程序文献2023版。洛阳石油化工工程企业巴陵分企业12万吨/年苯乙烯建设项目苯乙烯装置-重油催化裂化妆置热联合改造设计图纸。2施工概况2.1施工简述2、施工概况2.1施工简述气柜装置供电系统电气施工内容将气柜配电室的高压进线电缆移至桥架外，拆除部分桥架以备利旧。在苯乙烯装置西南角处将原气柜高压电缆桥架断开并与苯乙烯南面

4、主桥架连通。将气柜装置原高压电缆桥架沿管架延伸12米后下管架。在桥架下管架处至检修电源箱前开挖一条长28米aJ电缆沟，过马路的地方埋设中315钢管8米以备穿电缆用。在气柜装置南边第2根立柱上加装照明开关箱1台，并与原照明回路联通并调试好。重新挖电缆沟配2根中100钢管至主风机，2根50钢管至电动机。从苯乙烯新低配敷设2根ZR-YJV22-6/6KV3*150990米动力电缆2根，ZR-YJV22-6/6KV3*16动力电缆990米2根；ZR-YJV22-6/6KV3*70+1*35检修电源电缆495米；ZRTJV22-66KV3*10+l*6照明电缆530米；ZR-YJV22-500/750V

5、电机控制电缆3根合计1485米。更换气柜装置电机操作柱3台。新敷设电缆做头及与原供电系统过渡。拆除气柜配电室内B配电柜及电缆。拆除气柜装的高压进线电缆及部分300*100桥架。2.2施工特点及技术关键因气柜装置不能长时间停车，因此过渡前必须做好对应的准备工作，在新敷设的电缆敷设到位，并做头试验合格，新低配室接好线欧J状况下，才能停电过渡，必须当日停电，当日过渡完。2.3重要实物置300*100钢质桥架110米。ZR-YJV22-6/6KV3*150动力电缆990米；ZR-YJV22-6/6KV3*16动力电缆990米；ZR-YJV22-6/6KV3*70+1*35动力电缆495米；ZR-YJV

6、22-6/6KV3*10+1*6照明电缆530米；ZR-KYJV22-500/750V电机控制电缆1485米。10槽钢18米；GloO钢管12米，50钢管12米。照明控制箱1台。电机操作室3台。2.4施工准备施工人员共7人（电工2人、普工4人、焊工1人）己所有就位，并已完毕本次施工安全教育培训。2.4.2施工所需工器具、材料、辅材合格、备齐（详见工器具及材料表表1）。现场已具有施工作业条件。2.5技术交底施工技术方案已编制审批，施工人员已进行施工前二级技术交底。2.5.2施工人员预先熟悉设备设施的有关图纸资料及安装尺寸、安装规定。理解设备设施构造、性能和工作原理。3施工措施3.1 重要施工工序

7、将高压电缆移出原桥架一一原桥架与新桥架连通一一电缆沟开挖一一电缆敷设、做头一一操作柱更换一一照明箱安装并与原照明回路连通一一供电回路试验一一过渡一一旧电缆、旧设备拆除一一工程交工验收。3.2 重要施工工艺3.2.1施工准备3.2.1.1该施工方案需经中石化集团第四建设企业巴陵石化工程项目部、华夏监理企业、一联合车间、生产室、电仪中心、安环室、烯烧事业部主管经理同意后方能实行。3.2.1.2施工前施工方案需向工作负责人及工作组员进行技术交底，现场确定施工详细位置及规定。施工材料/构配件/设备应具有产品合格证，所用材质、数量精确，并已报审报验合格。施工机具、材料、劳动保护用品齐全，试验设备有检查合

8、格证。3.2.2设备开箱检查.1操作柱、照明箱、电缆桥架检查应由建设方代表、施工单位代表、工程监理三方共同进行。3.2.2.2检查电气设备的名称、规格、型号与否与设计图纸所选用的规格型号一致。3.2.2.3检查电气设备技术文献资料及专用工具与否齐全，数量与否一致。3.2.2.4开箱检查验收合格来不及安装B设备及其零部件应妥善保管，不得使其变形、损坏、锈蚀、错乱或丢失，备品备件应由建设方收回保管。3.2.2.5电气设备开箱后不能立即安装完毕0应运送至防雨处或堵头堵住电缆进出口，或用防雨布包扎好做好严密防雨措施。3.2.2.6设备开箱验收后，有关单位人员签字确认及时做好记录。验收工程现场中交验收。

9、4重要资源需求计划4.1 施工组织4.1.1 施工单位：岳阳泰艺检维修有限责任企业4.1.2 施工单位负责人：张国利4.1.3 技术负责人：邓朝红4.1.4 质量负责人：刘翼4.1.5 现场负责人：孙奇4.1.6 施工人员：电工2人（汪建新、邓岳华）普工4人（民工）焊工1人（刘劲松）4.2 施工进度进度计划表序号工作内容及工程量计划完毕时间123456789101前期准备及办理工作许可手续2将气柜装置原高压进线电缆移至桥架处3安装300*100钢质桥架1安米4电缆沟开挖5检修电源箱及照明电源箱安装6电缆敷设7操作柱B更换8电缆做头及试验拉线9送电条件确认，装置供电系统过渡10旧电缆、设备拆除1

10、1中交验收4.3 工器具及材料见下表1,基本备齐。表1序号工器具名称规格型号单位数量1交流电焊机380VAC台22角向砂轮机220V把23摇表500V台14摇表2500VZx15切割机台26电工工具套37活动脚手架台18电流钳形表块19套筒扳手27件套110液压压接钳10-150mm2把211手动压接钳3-8mm2把212套筒扳手32件套213镀锌焊接钢管DNlOO米1214镀锌焊接钢管DN50米1215钢质桥架300*100米11016槽钢100米1817动力电缆ZR-YJV22-66RV3*150米99018动力电缆ZR-YJV22-66KV3*70+1*35米49519动力电缆ZR-YJ

11、V22-66KV3*16米99020动力电缆ZR-YJV22-66KV3*10+l*6米53021控制电缆ZR-KYJV22-500750V10*l.5米14855质原则和保证措施5.1 敷设电缆5.1.1 敷设电缆前先检查埋管、桥架有无锐利棱角，金属件有无损伤、锈烂，桥架接地应完好。在转弯、易损伤电缆地点安排人员专门敷设。5.1.2 检查桥架两端电缆不受过大的拉力，转弯处留有足够余量。5.1.3 敷设完电缆后，检查电缆护套与否损伤、龟裂、漏油等。电缆绝缘检测合格，否则重新敷设。5.1.4 电缆敷设到位后专门人员检查确认无误，方能锯断电缆，电缆上做好永久标识并做好书面记录。5.2 配电柜检查5

12、.2.1盘、柜0二次回路结线5.2.1.1按图施工，接线对的。5.2.1.2导线与电气元件间采用螺栓连接、插接、焊接或压接等，均应牢固可靠。5.2.1.3盘、柜内日勺导线不应有接头，导线芯线应无损伤。5.2.1.4电缆芯线和所配导线B端部均应标明其回路编号，编号应对附，字迹清晰且不易脱色。5.2.1.5配线应整洁、清晰、美观，导线绝缘应良好，无损伤。5.2.1.6每个接线端子的每侧接线宜为1根，不得2超过根。对于插接式端子，不一样截面B两根导线不得接在同一端子上，对于螺栓连接端子，当接两根导线时，中间应加平垫片。5.2.1.7二次回路接地应设专用螺栓。5.2.2引入盘、柜内的电缆及其芯线5.2

13、.2.1引入盘、柜内的电缆应排列整洁，编号清晰，防止交叉，并应固定牢固，不得使所接B端子排受到机械应力。5.2.2.2铠装电缆在进入盘、柜后，应将钢带切断，切断处B端部应扎紧，并应将钢带接地。5.2.2.3使用于静态保护、控制等逻辑回路的控制电缆，应采用屏蔽电缆。其屏蔽层应按设计规定的接地方式予接地。5.2.2.4橡胶绝缘的J芯线应外套绝缘管保护。5.2.2.5盘、柜内0电缆芯线，应按垂直或水平有规律地配置，不得任意歪斜交叉连接。备用芯长度应留有合适余量。5.2.2.6强、弱电回路不应使用同一根电缆，并应分别成束分开排列。5.2.2.7盘、柜及电缆管道安装完后，应作好封堵。5.3电机安装调试5.3.1打开电机接线盒，测定电动机绕组绝缘。5.3.2检查电机接线盒、接线柱、护套等与否完整无损，接线盒内壁耐弧漆与否完好。电机、操作柱连接线，结合面涂防锈油脂。5.3.3模拟试验，在断开电动机电源条件下，对开关进行手动合闸、跳闸，进行继电保护、工艺与电气联锁等试验，动作正常。5.3.4拆除联轴器，电机在连接负荷前做空载试验，点试电机旋转方向对的。否则开关柜停电，调换任意两根出线相别。5.3.5电动机空载运行2h
