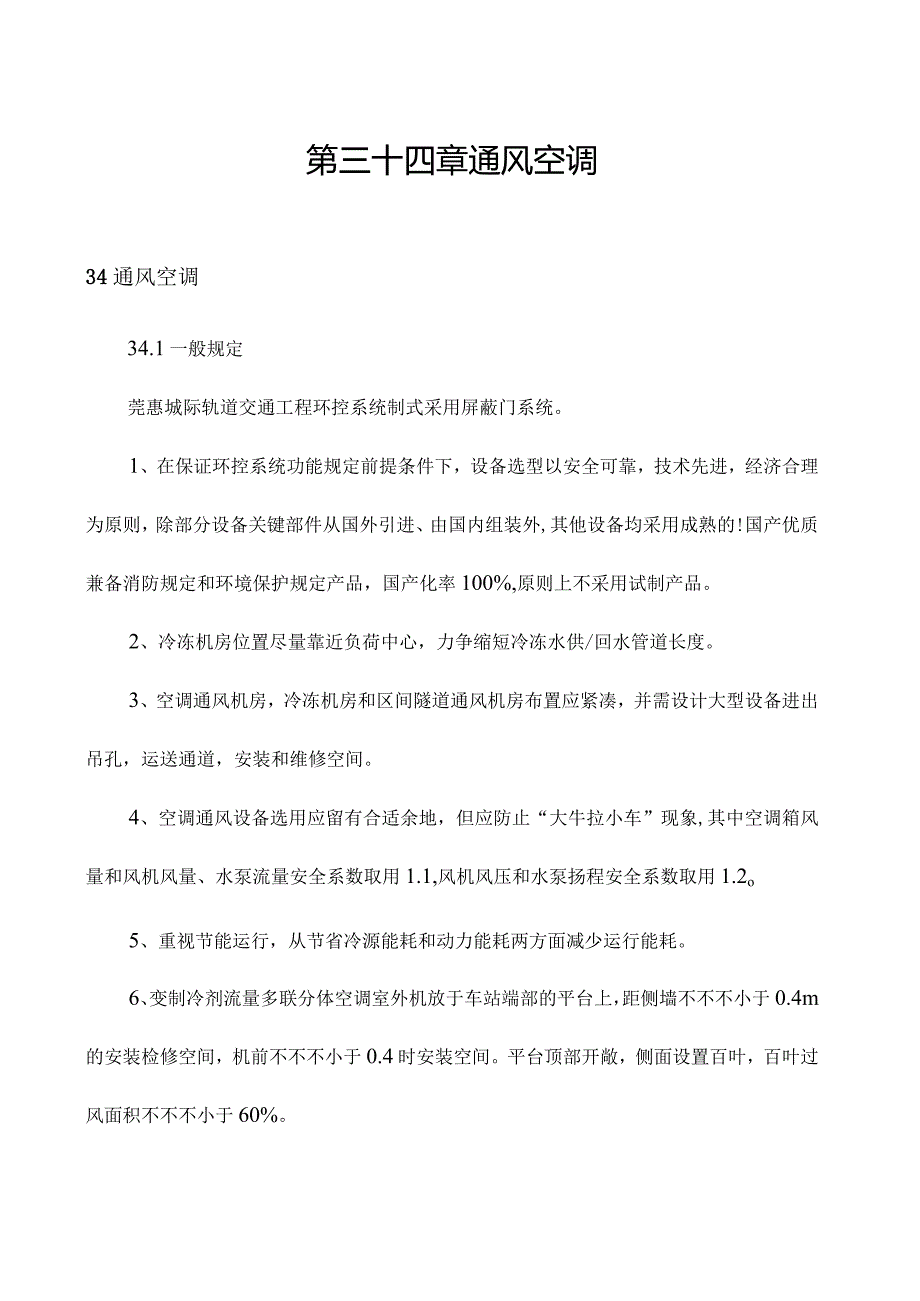

1、第三十四章通风空调34通风空调34.1一般规定莞惠城际轨道交通工程环控系统制式采用屏蔽门系统。1、在保证环控系统功能规定前提条件下,设备选型以安全可靠,技术先进,经济合理为原则,除部分设备关键部件从国外引进、由国内组装外,其他设备均采用成熟的!国产优质兼备消防规定和环境保护规定产品,国产化率100%,原则上不采用试制产品。2、冷冻机房位置尽量靠近负荷中心,力争缩短冷冻水供/回水管道长度。3、空调通风机房,冷冻机房和区间隧道通风机房布置应紧凑,并需设计大型设备进出吊孔,运送通道,安装和维修空间。4、空调通风设备选用应留有合适余地,但应防止“大牛拉小车”现象,其中空调箱风量和风机风量、水泵流量安全

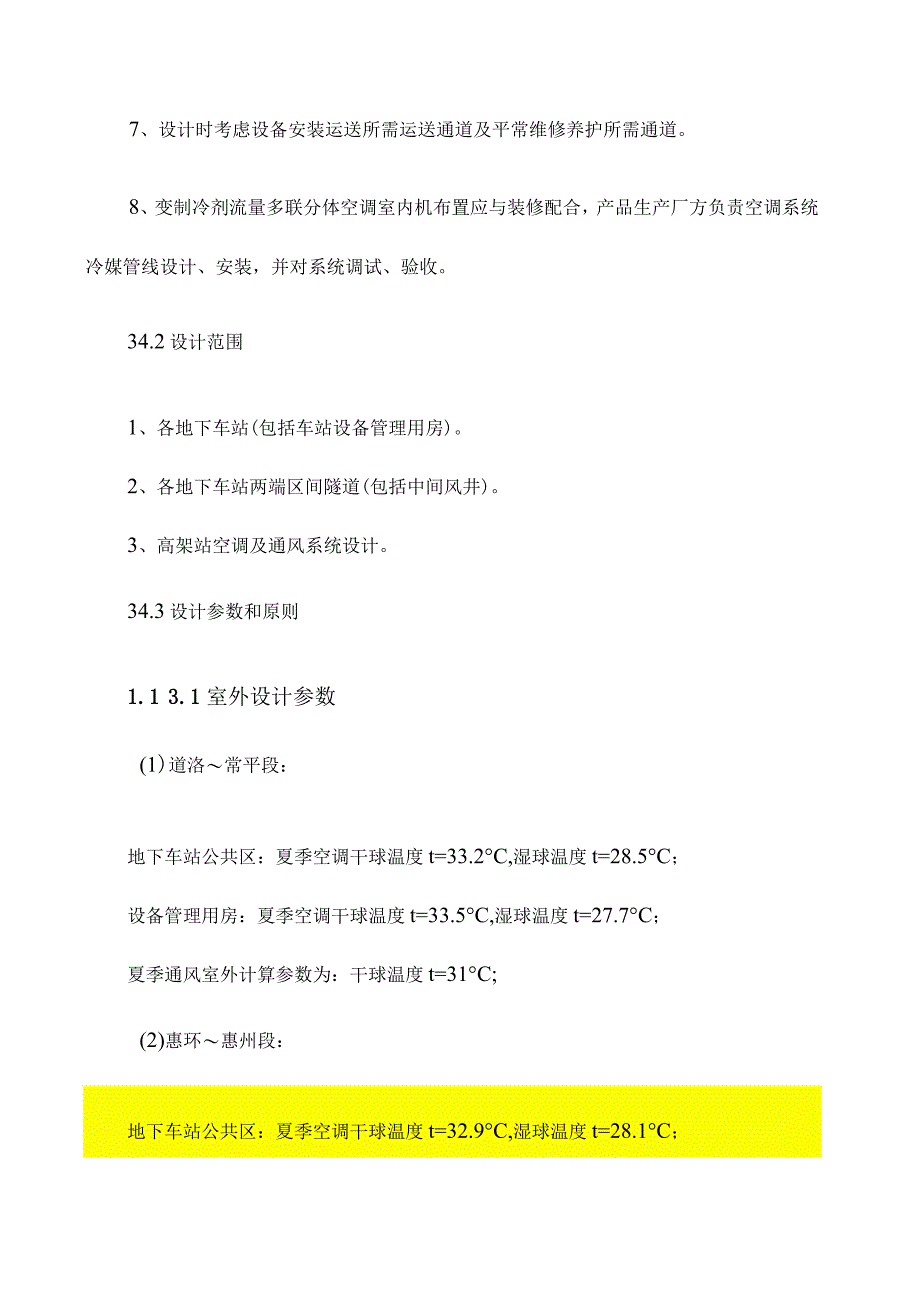

2、系数取用1.1,风机风压和水泵扬程安全系数取用1.2o5、重视节能运行,从节省冷源能耗和动力能耗两方面减少运行能耗。6、变制冷剂流量多联分体空调室外机放于车站端部的平台上,距侧墙不不不小于0.4m的安装检修空间,机前不不不小于0.4时安装空间。平台顶部开敞,侧面设置百叶,百叶过风面积不不不小于60%。7、设计时考虑设备安装运送所需运送通道及平常维修养护所需通道。8、变制冷剂流量多联分体空调室内机布置应与装修配合,产品生产厂方负责空调系统冷媒管线设计、安装,并对系统调试、验收。34.2设计范围1、各地下车站(包括车站设备管理用房)。2、各地下车站两端区间隧道(包括中间风井)。3、高架站空调及通风

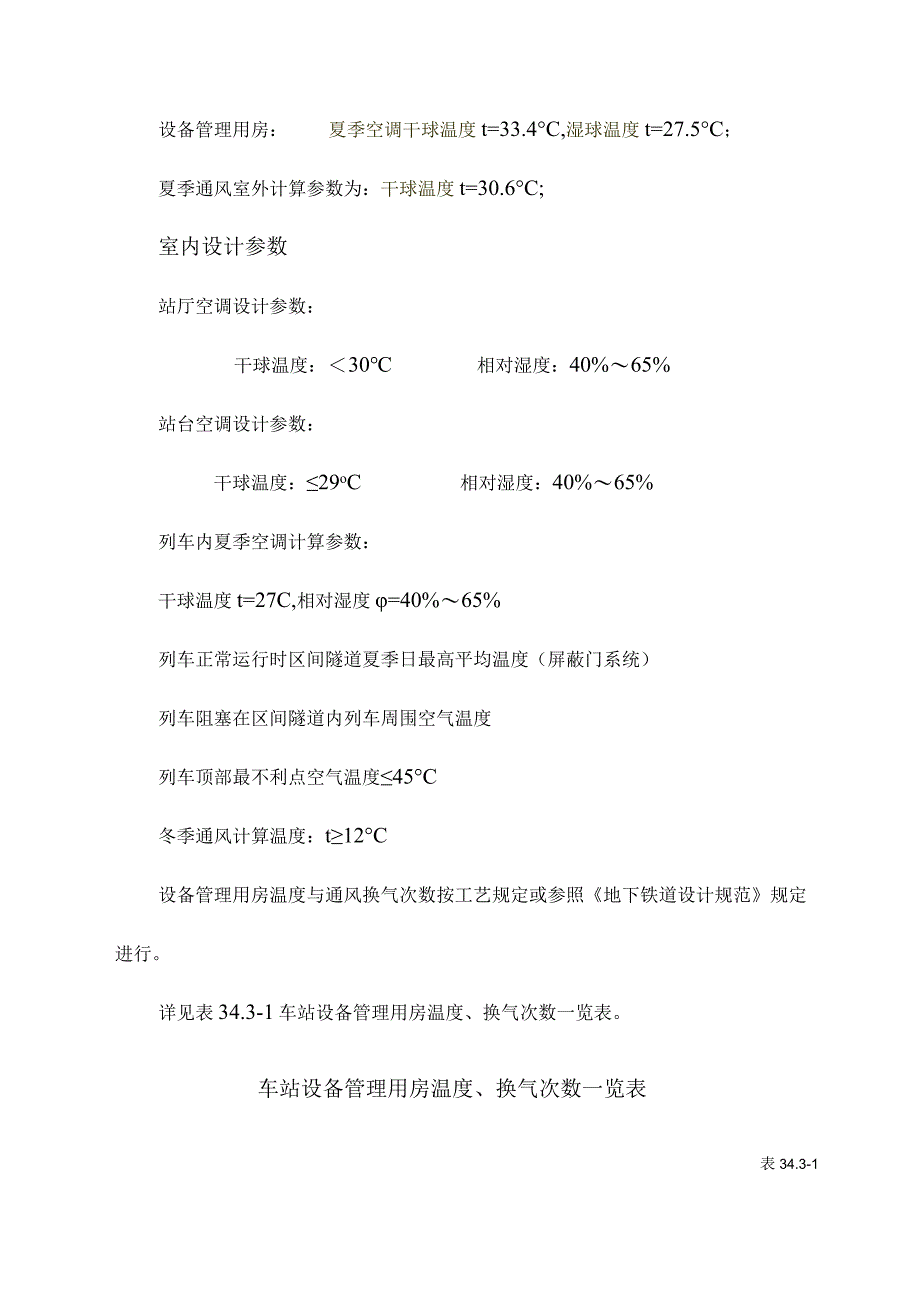

3、系统设计。34.3设计参数和原则1.1 3.1室外设计参数(1)道洛常平段:地下车站公共区:夏季空调干球温度t=33.2C,湿球温度t=28.5C;设备管理用房:夏季空调干球温度t=33.5C,湿球温度t=27.7C;夏季通风室外计算参数为:干球温度t=31C;(2)惠环惠州段:地下车站公共区:夏季空调干球温度t=32.9C,湿球温度t=28.1C;设备管理用房:夏季空调干球温度t=33.4C,湿球温度t=27.5C;夏季通风室外计算参数为:干球温度t=30.6C;室内设计参数站厅空调设计参数:干球温度:30相对湿度:40%65%站台空调设计参数:干球温度:29oC相对湿度:40%65%列车内
4、夏季空调计算参数:干球温度t=27C,相对湿度=40%65%列车正常运行时区间隧道夏季日最高平均温度(屏蔽门系统)列车阻塞在区间隧道内列车周围空气温度列车顶部最不利点空气温度45C冬季通风计算温度:t12C设备管理用房温度与通风换气次数按工艺规定或参照地下铁道设计规范规定进行。详见表34.3-1车站设备管理用房温度、换气次数一览表。车站设备管理用房温度、换气次数一览表表34.3-1房间名称计算温度(。C)相对湿度换气次数(次h)冬季夏季%进风排风车站控制室182740-6065站长室/站务室16276566会议室16276566公安值班室16276566会议室16276566男/女更衣室162
5、76566摩引降压混合变电所/36按排除余热计算降压变电所/36按排除余热计算跟随式变电所/36按排除余热计算照明配电室/3066通信机械室(专网、公众、警用通信)122740-6065信号机械室122740-6065屏蔽门控制室122740-6065弱电综合机械室122740-6065环控电控室162740-6065AFC机房162740-6066AFC票务室182740-6065记f?162740-6066环控机房(空调机房、冷冻机房)66备品库/储备问44盥洗间44气体消防设备室/4废水/消防泵房/4污水泵房10打扫工具室/4茶水间/10厕所间/排风注1:厕所排风量每坑位按100m3/h
6、计算,且每小时换气次数不适宜不不小于15次。注2:其他事项请参照地下设计规范GB50157-2023有关规定执行。*盥洗室、洗手间内如设有厕所,排风量按每坑位100nI/h计算。注3:只采用排风的房间应贯彻其与否具有自然进风的条件,否则应采用补风措施。(2)人员新风量原则公共区空调季小新风量运行时新风量每个乘客按220m3h.屏蔽门漏风量、空调系统新风量不不不小于总风量10%中三者取最大值计算。屏蔽门漏风量按照远期最小行车间隔设计。非空调季新风量每个乘客按N30m3h计算,且换气次数每小时N5次,冬季通风量按消除车站余热计算得出。设备管理用房新风量每个工作人员按230m3h计算,新风量不不不小
7、于总风量10%o(3)噪声原则环控设备正常运作时,传至站厅、站台公共区噪声W70dB(八),传至工作、休息室噪声60dB(八),环控机房内噪声W90dB(八),通过通风亭传至地面风亭外噪声应按声环境质量原则(GB3096-2023)。(4)风速原则环控通风系统风速设计原则表34.3-2类型风速(ms)送排风干管10送排风支管46UPE/OTE管道初风速;10送风口23排风口风速4排烟风口风速10UPE/OTE风口56风井风道8风亭格栅4类型风速(m/s)消音器片间12金属排烟管20非金属排烟管15区间隧道火灾排烟11V2.0列车阻塞通风11V2.0(5)车站内部空气质量原则1)地下车站内二氧化
