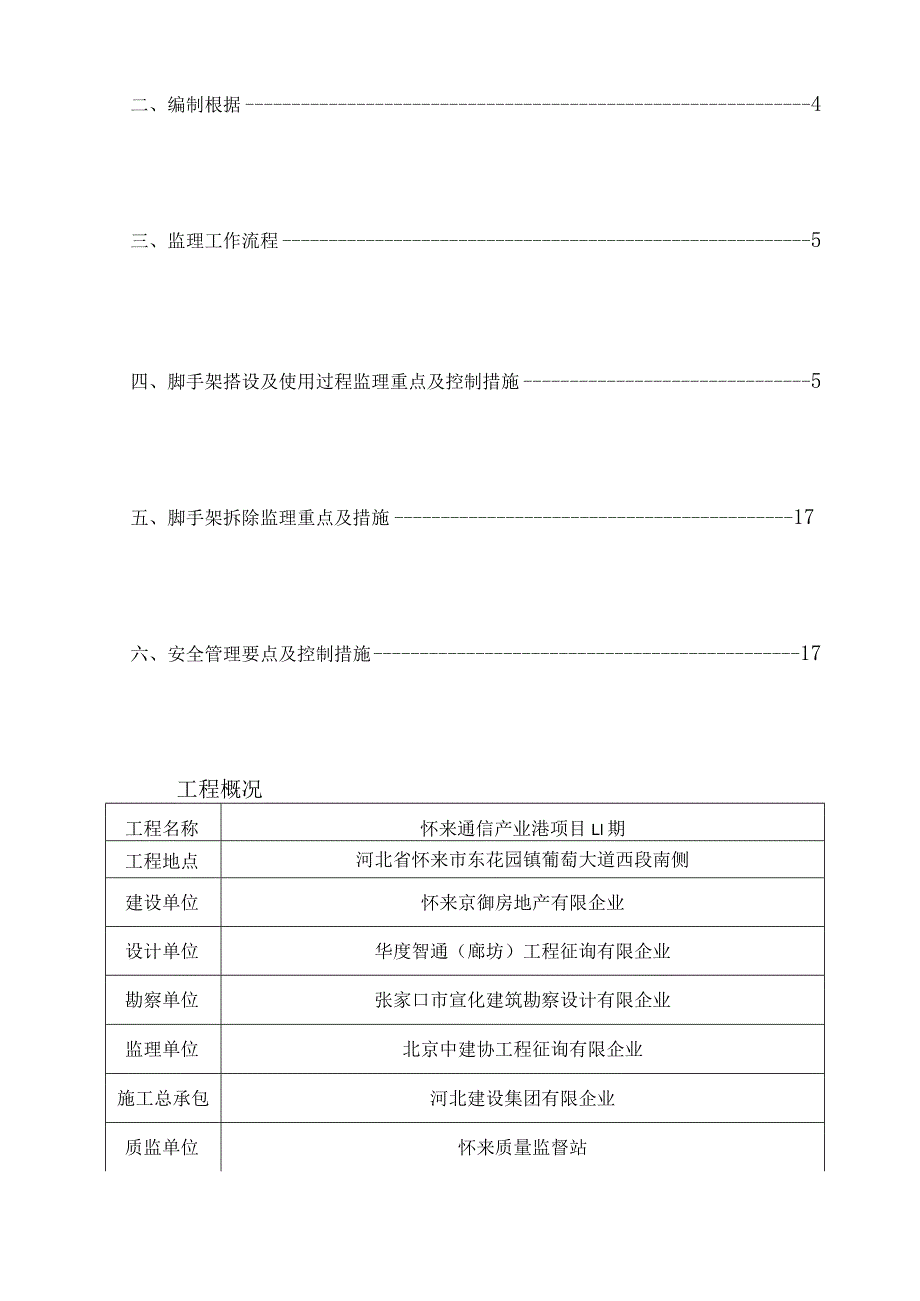

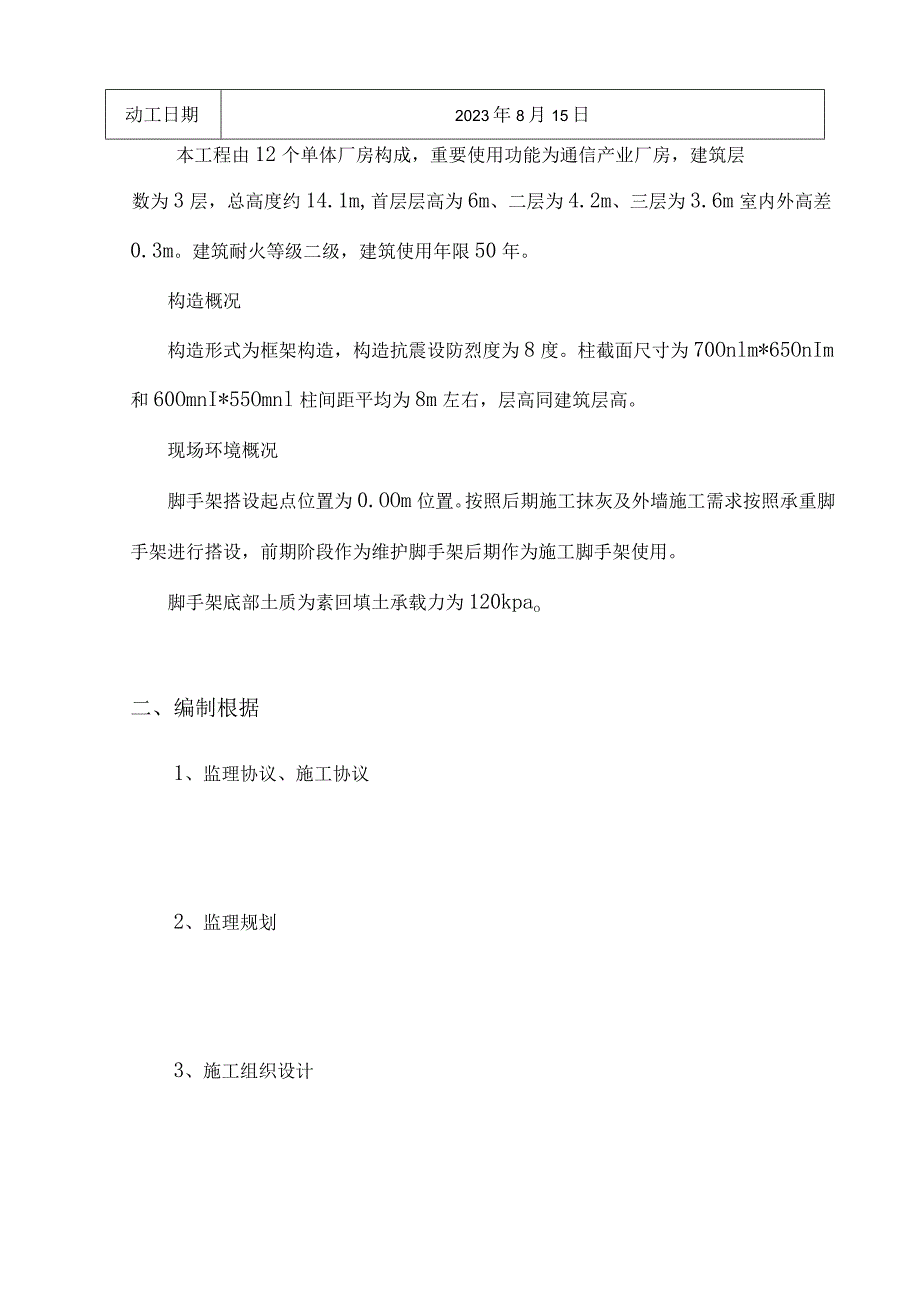

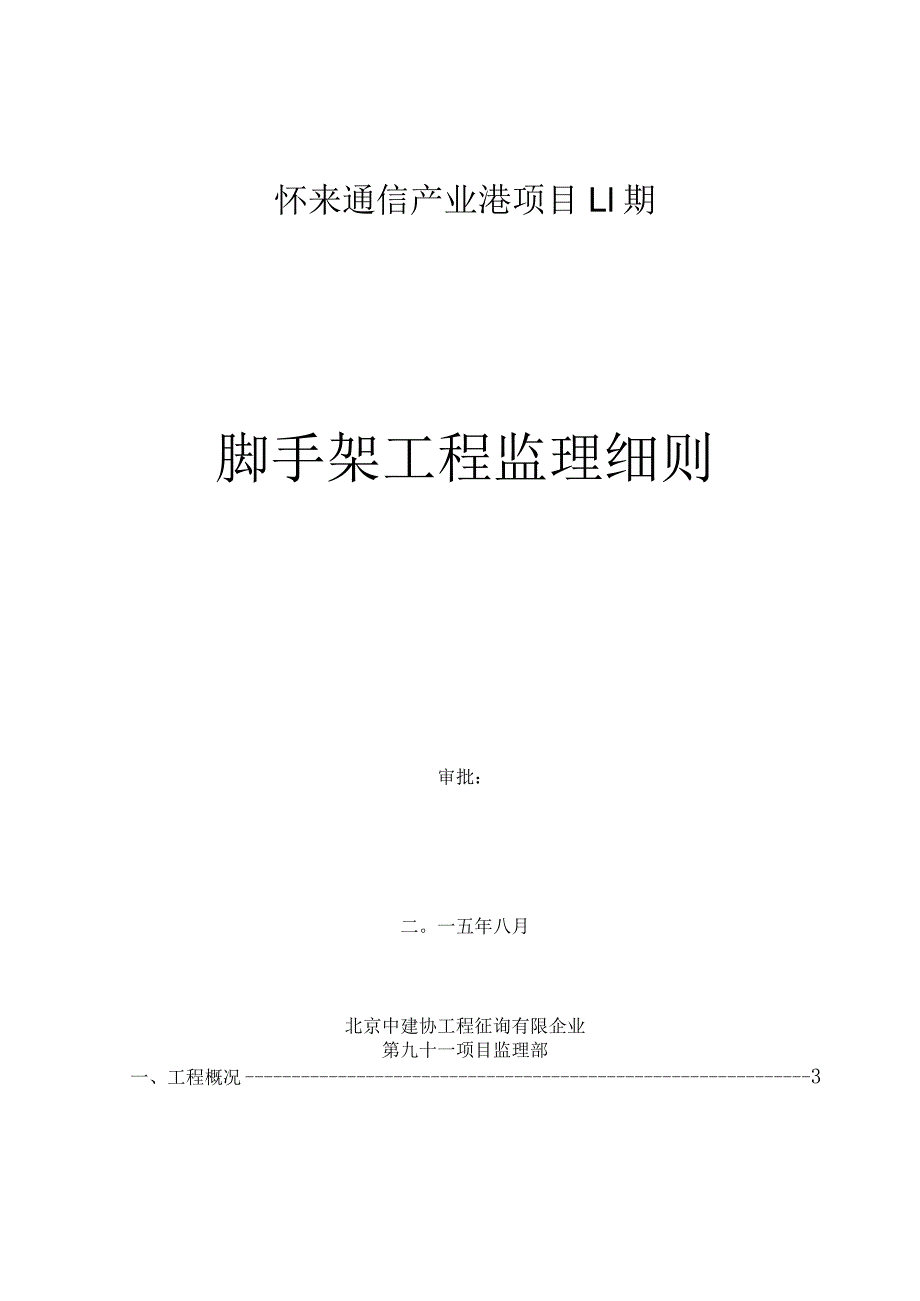

1、怀来通信产业港项目Ll期脚手架工程监理细则审批：二。一五年八月北京中建协工程征询有限企业第九十一项目监理部一、工程概况3二、编制根据4三、监理工作流程5四、脚手架搭设及使用过程监理重点及控制措施5五、脚手架拆除监理重点及措施17六、安全管理要点及控制措施17工程概况工程名称怀来通信产业港项目Ll期工程地点河北省怀来市东花园镇葡萄大道西段南侧建设单位怀来京御房地产有限企业设计单位华度智通（廊坊）工程征询有限企业勘察单位张家口市宣化建筑勘察设计有限企业监理单位北京中建协工程征询有限企业施工总承包河北建设集团有限企业质监单位怀来质量监督站动工日期2023年8月15日本工程由12个单体厂房构成，重要使

2、用功能为通信产业厂房，建筑层数为3层，总高度约14.1m,首层层高为6m、二层为4.2m、三层为3.6m室内外高差0.3m。建筑耐火等级二级，建筑使用年限50年。构造概况构造形式为框架构造，构造抗震设防烈度为8度。柱截面尺寸为70Onlm*65OnIm和60OmnI*55Omnl柱间距平均为8m左右，层高同建筑层高。现场环境概况脚手架搭设起点位置为0.OOm位置。按照后期施工抹灰及外墙施工需求按照承重脚手架进行搭设，前期阶段作为维护脚手架后期作为施工脚手架使用。脚手架底部土质为素回填土承载力为120kpao二、编制根据1、监理协议、施工协议2、监理规划3、施工组织设计4、建筑法5、建设工程安全

3、生产管理条例6、建设工程监理规范GB50319-20237、建筑施工扣件式钢管脚手架安全技术规范JGJI30-2023三、监理工作流程施工阶段动态控制流程：1、规定施工单位编制专题脚手架施工方案报监理进行审查，并严格按审批后的方案实行。2、编制脚手架工程监理细则，指定土建监理工程师对脚手架工程负责检查、监督。3、预控：制定预控措施一向施工单位交底一检查施工单位质保体系，质保制度、安全保证体系与否完善。4、平行检查控制：跟踪检查一发现问题一及时纠正一告知施工单位专业技术负责人、安全生产负责人一向业主代表通报。5、专题检查验收：根据施工单位报送的报验申请表和自检成果进行现场验收检查一符合规定予以签

4、认或不符合规定的拒签一同意进入下道工序施工或下达监理工程师告知单规定施工单位整改并检查整改成果一及时向建设单位汇报检查验收成果。四、脚手架搭设及使用过程监理重点及控制措施4、1模板及支撑体系支设规定1、支撑体系支设支撑架搭设前地面必须处理平整，立杆下垫木方，立杆间距为1200。横杆间距1200,脚手架底部按照层高计算距地高度，使用顶丝进行调整，完毕后以上部分每隔1500设一道，最上部留300-700高操作部位。支架搭设完毕后来，要认真检查板下木楞与支柱连接及支架安装的牢固与稳定，根据给定的水平线，认真调整支模翼托的高度，将钢木楞找平。2、模板支架日勺构造规定（1）梁板模板高支撑架可以根据设计荷

5、载采用单立杆或双立杆；本工程采用单立杆支架。（2）立杆之间必须按步距满设双向水平杆，保证两方向足够的设计刚度。（3）梁和楼板荷载有关较大时，可以采用不一样的立杆间距，但只宜在一种方向变距、而另一种方向不变。3、立杆步距设计：（1）当架体构造荷载在立杆不一样高度轴力变化不大时，可以采用等步距设置。（2）当中部有加强层或支架很高，轴力沿高度分布变化较大，可采用下小上大的变步距设置，但变化不要过多。（3）模板支撑架步距1.5mo4、模板支撑架在任何状况下，顶部和底部（扫地杆的设置层）必须设水平加强层。5、顶部支撑点的I设计：（1）最佳在立杆顶部设置支托板，其距离支架顶层横杆的高度不适宜不小于700m

6、m；（2）顶部支撑点位于顶层横杆时，应靠近立杆，且不适宜不小于200mm；（3）梁底支撑横杆与立杆的连接扣件应进行抗滑验算，6、支撑架搭设的规定：（1）保证立杆的垂直偏差和横杆日勺水平偏差满足2m如下7mm;IOm如下50mm区J规定；（2）地基支座的设计规定满足承载力的规定。7、施工使用的规定：（1）精心设计混凝土浇筑方案，保证模板支架施工过程中均衡受载，最佳采用由中间向两边扩展的浇筑方式；（2）严格控制实际施工荷载不超过设计荷载，对出现的超过最大荷载要有对应的控制措施，钢筋等材料不能在支架上堆放；（3）浇筑过程中，派人检查支架和支承状况，发现下沉、松动和变形状况及时处理。8、楼梯模板支设前

7、，先根据层高放大样，支平台梁模板，再安装楼梯斜梁和楼梯底板模板、外帮模板。在外帮侧板内侧弹出楼梯地板厚度线，用样板画出踏步侧板日勺挡木，再钉侧板。在放线的时候必须考虑楼梯装修面的余量，并应认真查对踏步的数量。4、2脚手架搭设构造规定及管控1、材料控制(1)钢管选用国标直缝电焊钢管(GB/T13793),质量符合国标碳素构造钢(GBT700)Q235级钢规定。钢管上打孔的严禁使用，有严重锈蚀，弯曲，压扁或裂纹钢管不得采用。(2)扣件采用可锻铸铁扣件，有产品合格证，其材质符合国标钢管脚手架扣件(GB15831)的规定。(3)施工时，如发既有裂缝，变形的扣件严禁使用，扣件应做防锈处理，螺栓拧紧，扭力

8、矩达65NM时不得发生破坏。(4)扣件重要有三种形式，直角扣件用于连接扣紧两根垂直相交杆件;回转扣件用于连接两根呈任意角度相交的杆件；对接扣件，用于连接两根杆件的对接接长。(5)脚手板采用松木板。2、地基处理规定根据本工程脚手架搭设高度和施工现场的土质状况，对脚手架基础进行处理。架基为回填土，考虑到外架的牢固、稳定、安全、必须对基上土分层扎实，平整，脚手架底座面标高为-1.3m,四面做排水沟作有序排水，防止架基浸水下沉，影响安全，基础验收合格后应精确放样定位。脚手架立杆下设置通长垫板，其厚度不不不小于5cm,宽度不不不小于200Innb布设必须平稳，不得悬空。3、立杆规定脚手架采用双排单立杆，

9、立杆排距为L2米，纵向间距L5米。立杆顶端高出构造檐口上皮L2m,单立杆采用单管底座。立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头防止出目前同步同跨内，并在高度方向错开的距离不不不小于50cm；各接头中心距主节点时距离不不小于50cmo4、大横杆规定大横杆置于小横杆之下，步距1.5米，在立杆的内侧，用直角扣件与立杆扣紧；其长度不小于3跨、不不不小于6m,同一步大横杆四面要交圈。大横杆采用对接扣件连接，其接头交错布置，不在同步、同跨内。相邻接头水平距离不不不小于50cm,各接头距立柱日勺距离不不小于50cm。5、小横杆规定每一立杆与大横杆相交处（即主节点

10、），都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点的距离不不小于15cm。小横杆间距应与立杆柱距相似，且根据作业层脚手板搭设的需要，可在两立柱之间再等间距设置增设12根小横杆，其最大间距不不小于75cm。小横杆伸出外排大横杆边缘距离不不不小于IOCm不不小于40cm；若小横杆超过这一限制，要在作业层采用钢管三角斜撑的方式予以加固。上、下层小横杆应在立杆处错开布置，同层的相临小横杆在立柱处相向布置。7、剪刀撑规定本工程脚手架搭设高度在24米如下，按照规范规定，剪刀撑在外侧立面的两端各设置一道剪刀撑，并由底至顶持续设置。单立杆采用单杆剪刀撑。剪刀撑设置间距不不小于15mo剪

11、刀撑每6步4跨设置一道，斜杆与地面的夹角在45。60。之间。斜杆相交点处在同一条直线上，并沿架高持续布置。剪刀撑的一根斜杆扣在立柱上，另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定,在其中间增长24个扣结点。所有固定点距主节点距离不不小于15cm。最下部的斜杆与立杆的连接点距地面的）高度控制在30cm内。剪刀撑的杆件连接采用搭接，其搭接长度2100Cnb并用不少于3个旋转扣件固定，端部扣件盖板的边缘至杆端的距离210cm。8、脚手板规定脚手板采用厚5cm、宽25cm、长度不少于3.5m的硬木板。在作业层下部架设一道水平兜网，随作业层上升，同步作业不超过两层。并设置安全网及防护栏杆。脚

12、手板设置在3根横向水平杆上，并在两端8cm处用直径1.2mm的镀锌钢丝箍绕23圈固定。当脚手板长度不不小于2m时，可采用两根小横杆，并将板两端与其可靠固定，以防倾翻。脚手板应平铺、满铺、铺稳，接缝中设两根小横杆，各杆距接缝的距离均不不小于15Cnb构造见下图所示。靠墙一侧的脚手板离墙的距离不应不小于15cm。拐角处两个方向的脚手板应重叠放置，防止出现探头及空挡现象。9、连墙件规定连墙件采用刚性连接，垂直间距为3m、水平间距为4.5m。连墙杆用648X3.2日勺钢管，它与脚手架、建筑物日勺连接采用直角扣件。在构造每一外框架柱处设一组双杆箍柱式拉杆与框架柱拉结，与框柱的连接。在顶板上两框架柱间中点

13、处预埋HRB33525钢筋或4832钢管，钢管与脚手架可靠拉结。在脚手架的转角处，于框架柱上双向设置上述箍柱式拉杆。连墙件横竖向次序排列、均匀布置、与架体和构造立面垂直，并尽量靠近主节点（距主节点的I距离不不小于30cm）o连墙杆伸出扣件的距离应不小于10cm。底部第一根大横杆就开始布置连墙杆，靠近框架柱的小横杆可直接作连墙杆用。阐明：连墙件位置总体按照两步三跨设置，由于柱间距为8-9m不等故楼层内连墙件设置在两柱中间位置。如碰到不能与柱抱箍时相对应在楼板位置设置埋件，安装连墙件。10、防护设施规定脚手架要满挂全封闭式的密目安全网。密目网采用1.5X6.Om的规格，用网绳绑扎在大横杆外立杆里侧

14、。作业层网应高于平台1.2m,并在作业层下步架处设一道水平兜网。在架内高度第一步设首层平网，往上每隔Iom设置一层，施工层设随层网。作业层脚手架立杆于0.6m处设有一道防护栏杆，底部侧面设18cm高时挡脚板。11、人行马道规定人行马道每栋楼设置一种，详细设置位置根据现场状况详细确定。采用“之”字形、坡度1:3,宽度1.2m,以连接上下两构造面层，马道每跑的高度为楼层的1/3。马道脚手板采用顺铺、接头搭接，下面的板头应压住上面日勺板头，板头的凸棱处应用三角木填顺，每隔30Cm设置一根防滑木条,木条规格为2cmX4cm（厚度X宽度）。马道转角处设置休息平台，宽度不小于L20mo斜道两侧及平台外围均

15、必须设置栏杆及挡脚板。栏杆设置高度为L2m,挡脚板高度不不不小于18cm,外侧用密目式安全立网封闭。四面设置剪刀撑。12、安全通道规定安全通道宽度4.5m,高3m,顶部设置双层防砸顶棚（上铺5cm厚的双层脚手板间距50Cm）。4、3安全防护措施规定（一）电梯洞口防护电梯洞口使用脚手架管按照比洞口每边大50cm搭设骨架然后在上面满铺脚手板或多层板，整体固定在电梯洞口上，将电梯洞口封死。然后在洞口四面搭设L2m高防护栏杆，满挂密目网。（二）构造临边防护措施在构造四面围线内50Cm处设置全封闭式护身栏，使用材料均采用48X3.2钢管。其高度不低于L2m、立杆间距不不小于3n）、竖向每隔0.6m设一道通长大横杆、每隔一根立杆设一道三脚架。沿钢管长度方向刷红白间隔的油漆、挂醒目的志牌；护身栏杆四面满挂密目安全网、白天设警示牌、夜间设红色标志灯；临边四面Im范围内不准堆料、停放机具。（）楼梯间防护措施楼梯的侧边运用脚手架做安全防护，架子立管从梯井内搭设，侧边缘楼梯坡度方向做一道1.2m高的护身栏，侧边底部设18cm高的挡脚板。（四）防雷避电措施采用避雷针与大横杆连通、
