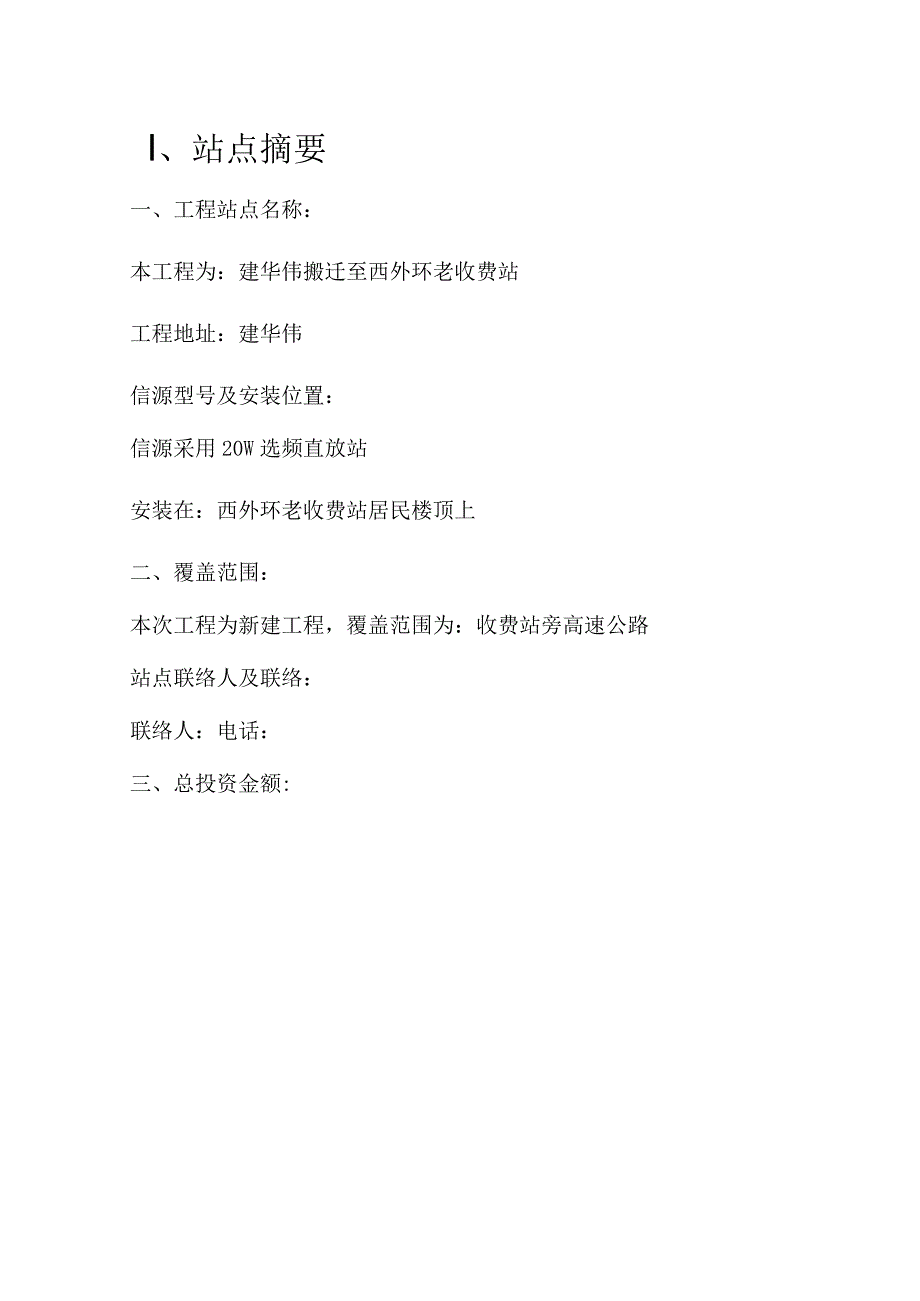

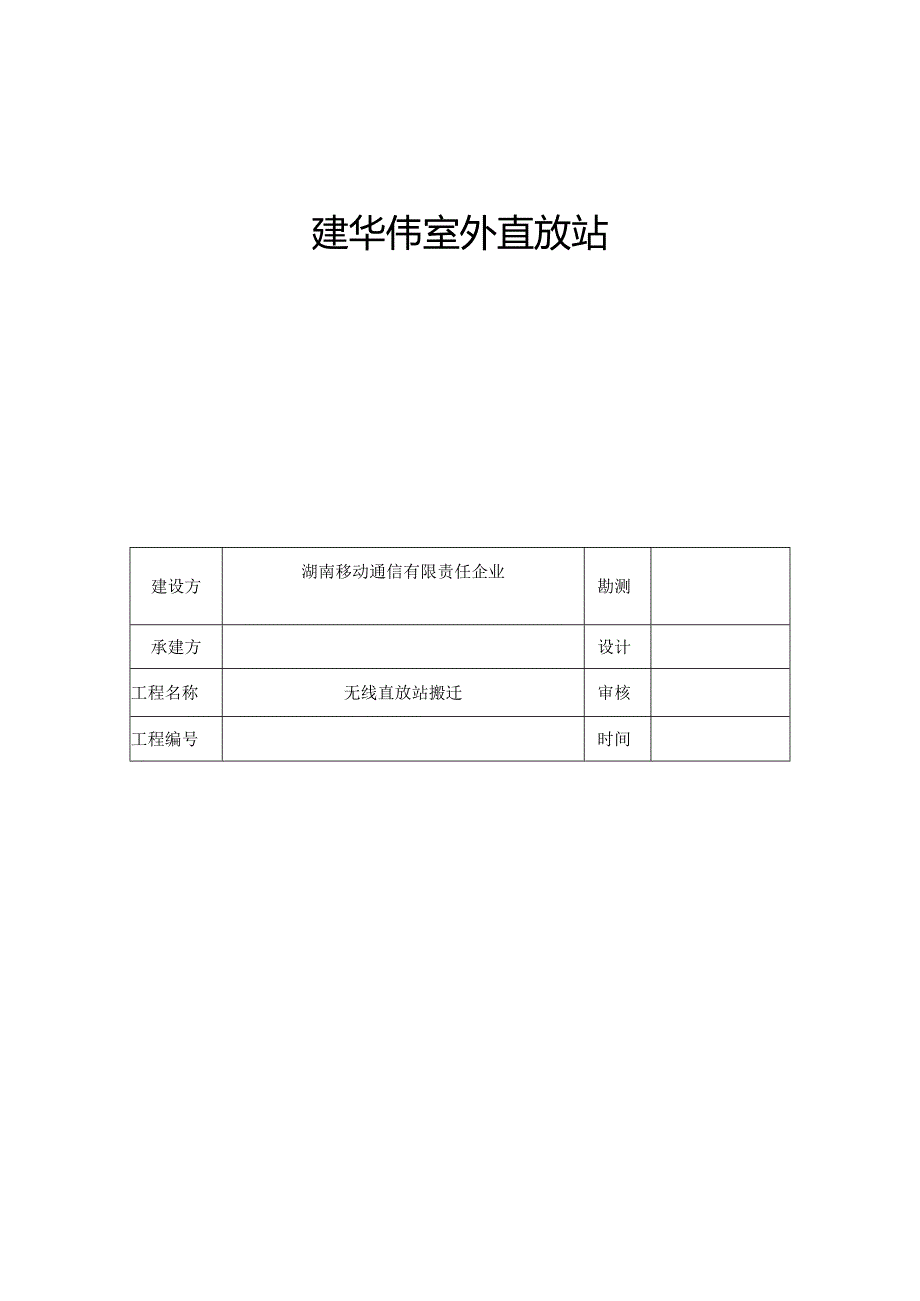

1、建华伟室外直放站建设方湖南移动通信有限责任企业勘测承建方设计工程名称无线直放站搬迁审核工程编号时间I、站点摘要一、工程站点名称：本工程为：建华伟搬迁至西外环老收费站工程地址：建华伟信源型号及安装位置：信源采用20W选频直放站安装在：西外环老收费站居民楼顶上二、覆盖范围：本次工程为新建工程，覆盖范围为：收费站旁高速公路站点联络人及联络：联络人：电话：三、总投资金额:II、工程总造价单位：人民币元I、站点摘要n、工程总造价二、设计根据错误!未定义书签。2.1、 设计根据错误!未定义书签。2.2、 设计指标规定错误!未定义书签。三、系统概述错误!未定义书签。3.1、容量预测错误!未定义书签。3 2、

2、设备机房错误!未定义书签。3.3、系统兼容性错误!未定义书签。3.4、信号分派损耗错误!未定义书签。四、设计思绪错误!未定义书签。4.1、 总体设计思绪错误!未定义书签。4.2、 工程规模错误!未定义书签。五、设计分析错误!未定义书签。5. K下行链路分析错误!未定义书签。错误!未定义书签。错误!未定义书签。一、工程概述错误!未定义书签。5.2上行链路分析错误!未定义书签。、上行载噪比分析.错误!未定义书签。、上行噪声分析错误!未定义书签。5.3.上下行平衡分析错误!未定义书签。六、安装阐明错误!未定义书签。6.1、 基站设备的安装错误!未定义书签。6.2、 天线的安装错误!未定义书签。6.3

3、、 馈线B安装错误!未定义书签。6.4、 无源器件的安装错误!未定义书签。6.5、 标签错误!未定义书签。6.6、 注意事项错误!未定义书签。七、设备阐明错误!未定义书签。7.1 腔体耦合器错误!未定义书签。7.2 腔体功分器错误!未定义书签。7.3 全向吸顶天线错误!未定义书签。7.4 馈线错误!未定义书签。7.5 宽带直放站（AC3020-G）错误!未定义书签。八、系统原理图（参见附件）错误!未定义书签。一、工程概述因市老收费站两旁公路被山挡住，附近住户及公路都在一85以上，打通话质量差，易掉话，且顾客多次投诉。鉴于以上种种原因，为了改善该区域B移动通信效果也为了维护衡阳移动的良好形象，通

4、过现场测试和整体设计，同步根据移动企业的总体规定，决定现采用选频直放站空间耦合信号对该区域进行信号覆盖。二、设计根据2.1、 设计根据1 .中国移动通信有限企业与XX通信股份有限企业签定的有关室内覆盖系统建设项目的框架协议；2 .邮电部900MHZTDMA数字公用陆地蜂窝移动通信网技术体制（T2023-95）3 .900MHzTDMA数字移动通信工程设计暂行规定（部内原则）4 .信息产业部有关加强直放站管理B告知（信无199962号）5 .SM9ETS300609-4（GSM11.26）原则6 .现场勘察资料及测试数据7 .中华人民共和国国标电磁辐射防护规定，（国标GB8702-88）8 .设

5、备和器件的参数手册2.2、 设计指标规定根据本方案，室内覆盖系统将到达如下指标:(1)工作频段国家无线电管理委员会分派给中国移动GSM900系统时频带为24MHz：885909MHz基站收,移动台发935959MHz基站发,移动台收频道序号和频道标称中心频率的关系为：fl(n)=890.200+(n-1)0.200MHz移动台发，基站收fh(n)=935.200+(n-1)0.200MHz移动台收，基站发其中n=l124国家无线电管理委员会分派给中国移动DCS1800系统的频带为IOMHz：1710-1720MHz基站收、移动台发1805-1815MHz基站发、移动台收频道序号与频道标称中心频

6、率B关系为：fl(n)=l710.200MHz+(n-512)0.200MHz移动台发、基站收fh(n)=fl(n)+95MHz基站发、移动台收其中n=512,513885(2)移动顾客忙时话务量为0.025EU。(3)无线信道的呼损率：话音信道(TCH)呼损低于2%控制信道(SDCCH)呼损低于0.1%(4)干扰保护比：同频道干扰保护比：CI9dB（开跳频）CI12dB（不开跳频）邻频道干扰保护比：200KHZ邻频道干扰保护比CI-6dB400KHz邻频道干扰保护比CI-38dB（5）无线覆盖区内可接通率：规定在无线覆盖区内95%的位置，99%的时间移动台可接入室内系统网络（6）无线覆盖边缘

7、场强：室内信号场强285dBm（7）在微（宏）蜂窝接受端位置收到的上行噪声电平不不小于-12OdBm。（8）根据国家环境电磁波卫生原则，室内天线的输出口功率不不小于15dBm（9）室内信号分布系统与室外周围宏蜂窝各酒店之间有良好无间断切换。（10）室内覆盖区误码率（RXQUaI）等级3如下的地方占95%以上。三、系统概述31、容量预测本系统根据区域人流量来进行话务量预测，忙时话务分析如下：对于路段人员记录大概有100人。本次容量分析取定如下参数：拥有率100%中国移动GSM顾客比例95%话务模型G网0.02ErlSub以上参数为参照现网0数据，由于该地区作为突发话务热点地区，话务模型与平时应有

8、所不一样，应高于网上B记录值。设系统在呼损率B=0.02载频数12345678ERL2.288.214.921.929.236.244.051.53根据以上参数计算，大楼B话务需求：100X80%X70%0.02ErlSub=l.12Erl（最高峰）综合考虑，通过计算该路段话务量较低，设计考虑信号差的问题，可采用直放站做信号源来覆盖，结合该人防办附近地形的构造特点，拟采用20W的选频直放站来进行覆盖。3.2、 设备机房所提供的对应的通信设备机房应为（详见平面安装图）：机房放置设备数量机房位置无20W选频直放站主机1套人防办附近山坡上3.3、 系统兼容性所有的无源器件的频率从8002500MHz

9、,天线频率从8002500MHz,馈线频段为02500MHz,主设备（有源设备）均满足EGSM频段，可兼容EGSM系统、GSM900系统、DCS1800系统、3G系统和WLAN系统，因此整套系统可以采用一套天馈系统。3.4、 4、信号分派损耗按照各自覆盖区域近来的线路走线和进行功率分派。为了减少功率的线路损耗，并考虑到根据现场状况而导致0实际施工难度、节省成本，兼容3G,提议较采用1/2”一般阻燃馈线。通过三频耦合器和三频功分器将信号均匀合理日勺分派到所需要覆盖的区域。（详见系统原理图）本提议书提供如下详细的分析计算，保证整个系统的合理性，优秀性，到达最佳的覆盖效果：天线口的功率为：P=基站功

10、率一馈线总长度的损耗一馈线接头的损耗一器件的损耗对应的多种器件及馈线损耗列表如下：器件器件型号损耗（分派损耗+插损）二功分器SWSP-1202/800-2.5G3.5dB6dB耦合器SWSP-55066dB8002.5G1.5dB1/2硬馈线1/2英寸/50欧姆0.7dB10M(900MHz)四、设计思绪4.1、 总体设计思绪通过我们现场测试勘察，发现该区区域由于被山阻挡，把附近基站信号挡住信号非常差，结合该区域的实际规定，初步设计采用1.3米板状天线方式实现完全覆盖。4.2、 工程规模主机信号源初步确定于老收费站居民楼顶上，抛物面天线固定在铁杆上面,采用空间耦合信号放大后输出给1.3米板状天

11、线进行覆盖。五、设计分析5.1、 下行链路分析我们在下行链路的设计中，重点考虑下行链路时场强、载噪比，以保证康娱中心内B覆盖效果。本系统使用馈线以1/2”馈线为主，考虑到7/8”馈线的实际施工难度等状况,设计中使用1/2”馈线。并保证明际天线口功率与设计功率一致。在实际施工中，对于较长的1/2”馈线在转弯处须用跳线连接，如有较多数量的跳线转接时，其跳线及其接头的损耗是比较大的，则实际天线口的功率比理论计算值有比较大的减低，影响系统的整体信号电平。、下行场强分析A、按设计B初步分析，在天馈分布系统中，天线口输出平均功率为15dBm左右，覆盖半径为45米。该无线覆盖区域场强详细分析如下：900M电

12、磁波在自由空间传播损耗：1.(d)dB=32.4+201gd(km)+201gf(MHz);d:离天线的空间距离f:890960MHz(取为900MHz)代入上式可得：1.s(dB)=91.5+201gd(km)900MHz信号45m可视空间传播损耗：1.(d)=32.4+201gd(km)+201gf(MHz)=32.4+201g0.045+201g900=69.55dB;IOm20m30m45m900M51.5dB58dB61dB69.55dB定向平板天线增益为7dBi；人体损耗15dB,多径损耗15dB,天线口功率17dBm,距天线口最远处45m日勺场强为：17dBm+7dBi-64.5

13、5dB-3OdB=-77.55dBm一85dBm此点信号为在最恶劣状况下的电平，其他地方场强均不小于此值，故在最恶劣状况下，能满足所有区域0覆盖场强不小于一80dBm的规定，可以满足覆盖区域的通话规定。、下行载噪比分析对于GSM系统:底部噪声LN=IOlg(KTB)+NF=-121dBm+6dB=-115dBm式中NF：噪声系数波尔曼兹常数T：热力学温度B：由设计分析可知，所有覆盖区域最弱场强不不不小于一77.55dBm,则移动台接受机天线端口的载噪比C/I+N为:-77.55dBm-(-115dBm)=37.45dB从上面分析计算可以看出，移动台接受机天线端口日勺载噪比均不小于37.45dB

14、o5.2、 上行链路分析、上行载噪比分析当上行载噪比不能满足规定时，移动顾客通话时话音质量会很差，甚至无法通话。由上面分析可知，本系统上行最大链路损耗为113.95dB,对GSM基站接受到的信号功率为33dBm-113.95Bm=-80.95dBm,而基站的底部噪声为：1.N=101g(KTB)+NF=-121dBm+3dB=-118dBm式中NF：噪声系数K：波尔曼兹常数T：热力学温度B：带宽基站接受信号的载干比(C/I)为一80.95dBm-(-118dBm)=37.O5dB,优于规范指标规定。、上行噪声分析空间的噪声通过系统的上行链路将输出到BTS端,假如UNF(UplinkNoiseFloor)过大将会影响或干扰基站。导致室内蜂窝与室内其他基站数据互换故障，MS无法在室内、外基站之间顺利切换。基站噪声功率:No=lOlg(kToBN)=lOlg(L3810232901.23106)=-143dBW=-113dBmk为波尔兹曼常数(1.38X1023jk),TO为参照绝对温度(290K),
