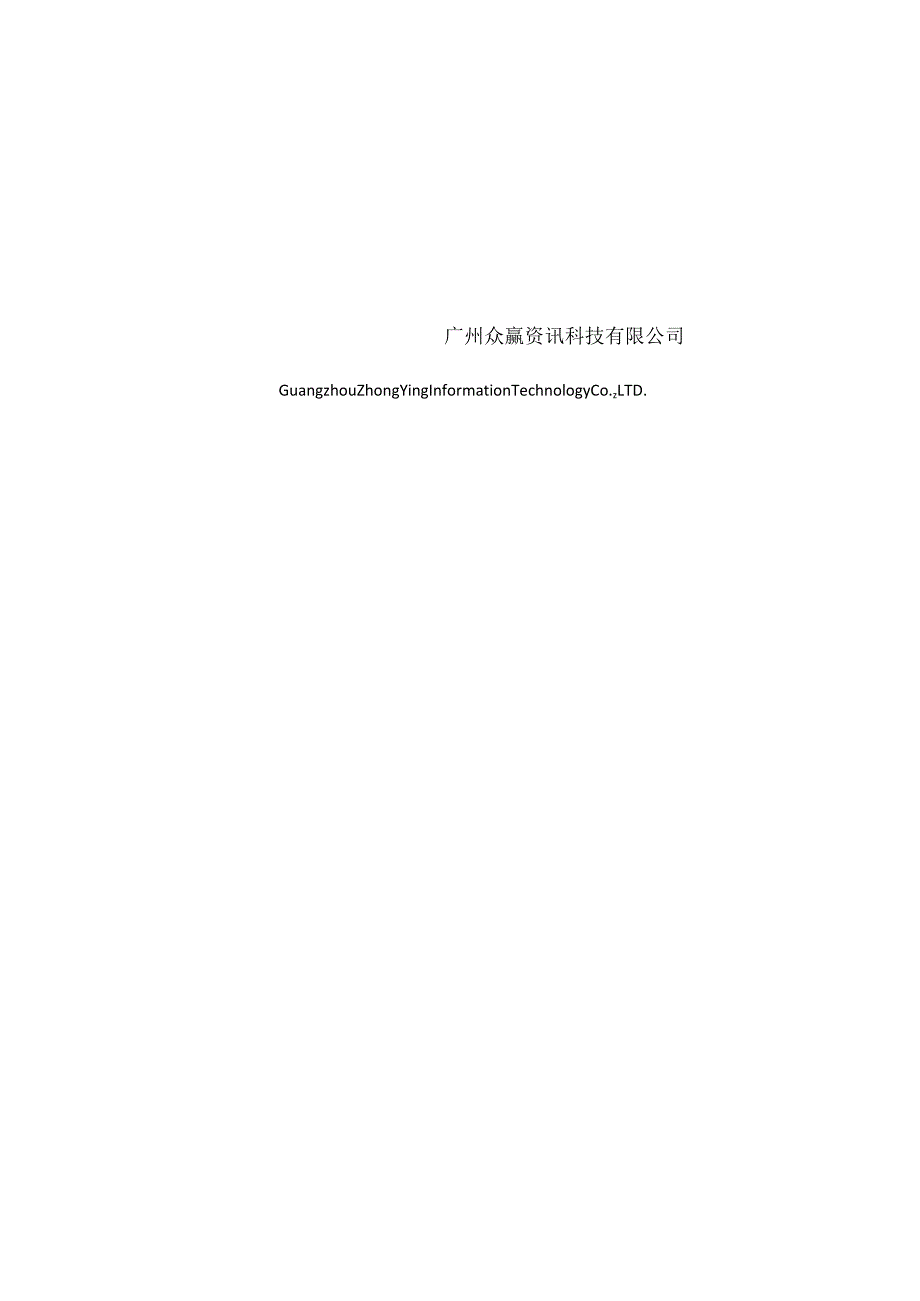

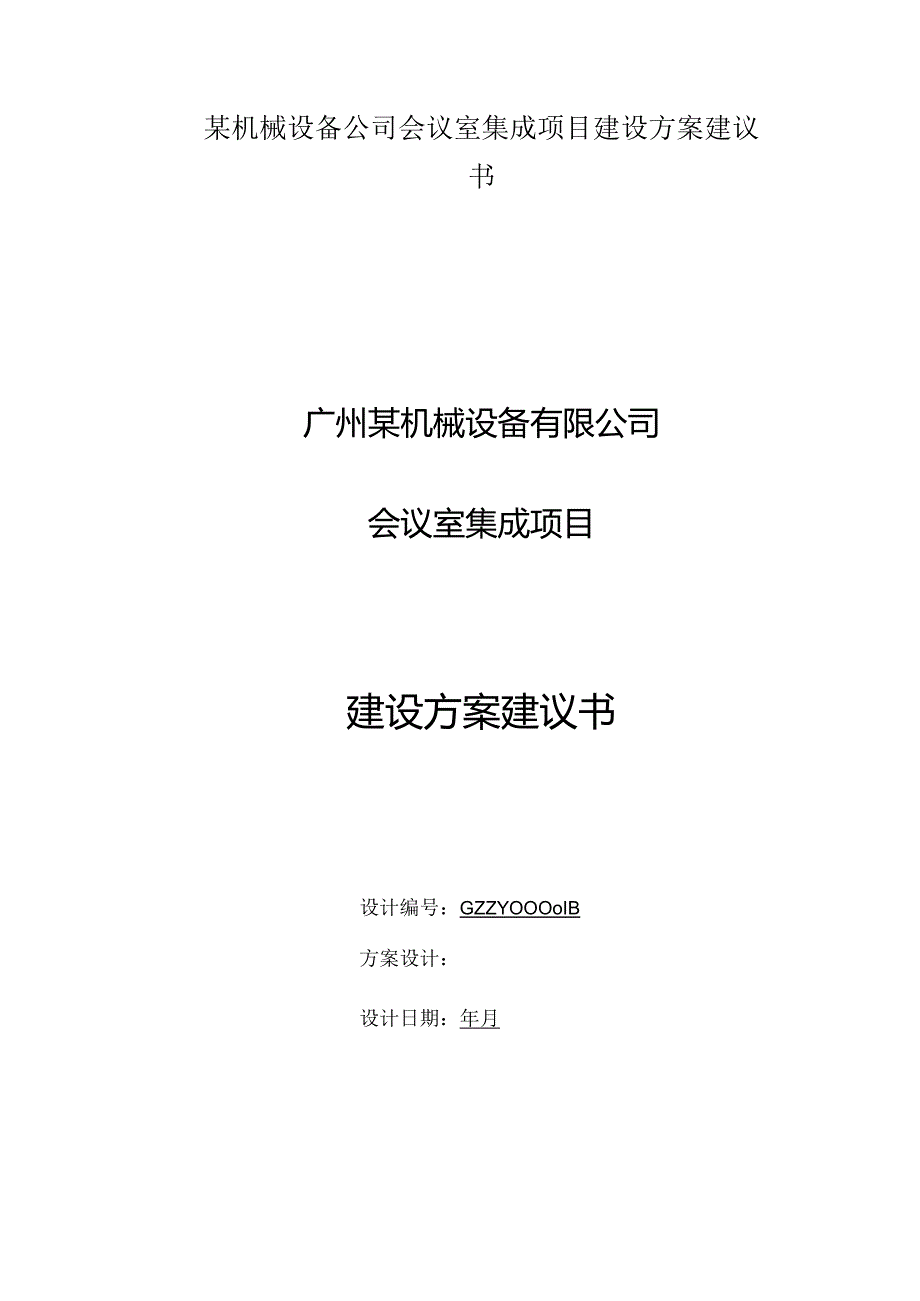

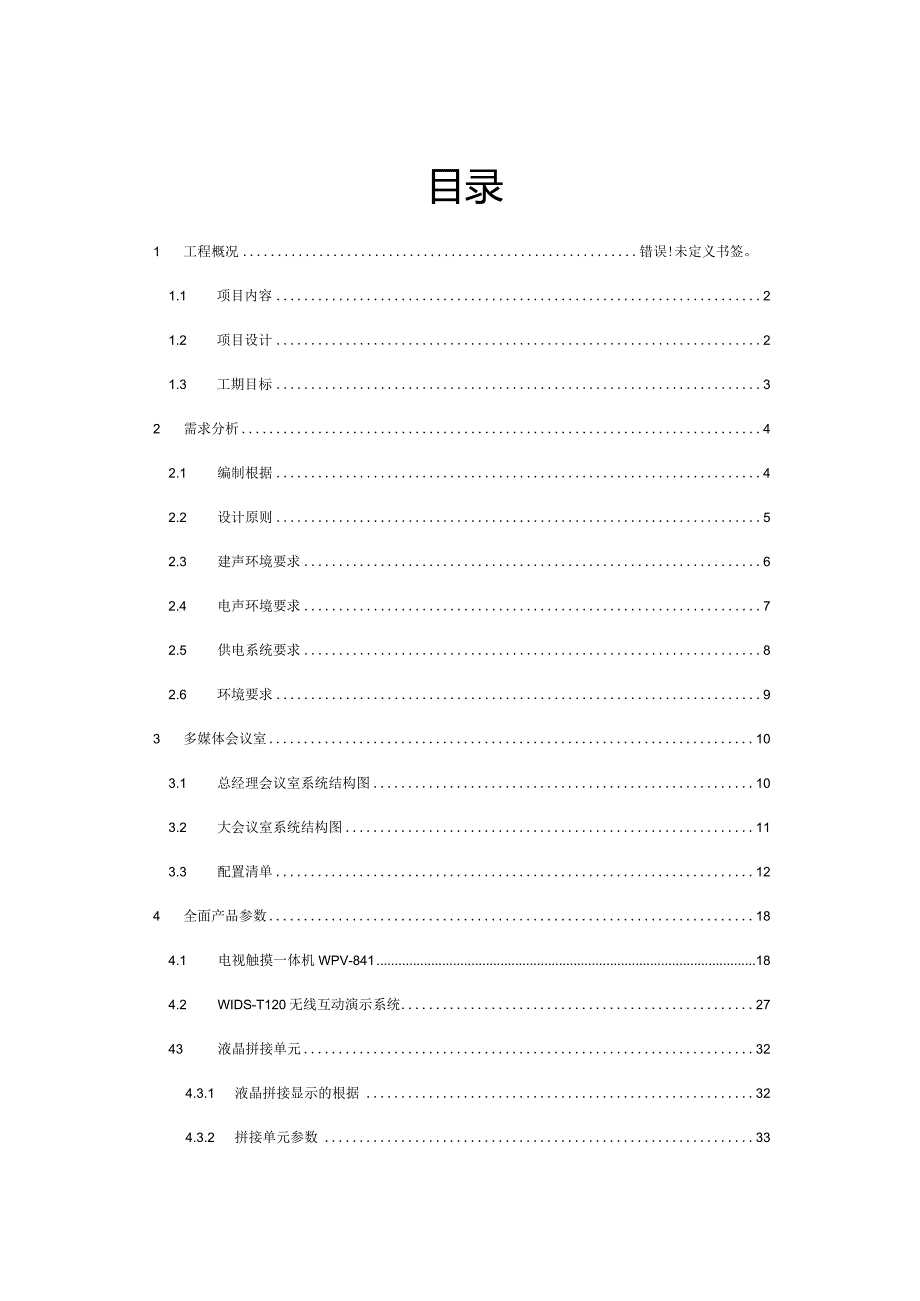

1、某机械设备公司会议室集成项目建设方案建议书广州某机械设备有限公司会议室集成项目建设方案建议书设计编号：GZZYOOOoIB方案设计：设计日期：年月广州众赢资讯科技有限公司GuangzhouZhongYingInformationTechnologyCo.zLTD.目录1 工程概况错误!未定义书签。1.1 项目内容21.2 项目设计21.3 工期目标32 需求分析42.1 编制根据42.2 设计原则52.3 建声环境要求62.4 电声环境要求72.5 供电系统要求82.6 环境要求93 多媒体会议室103.1 总经理会议室系统结构图103.2 大会议室系统结构图113.3 配置清单124 全面产

2、品参数184.1 电视触摸一体机WPV-841184.2 WIDS-T120无线互动演示系统2743液晶拼接单元324.3.1 液晶拼接显示的根据324.3.2 拼接单元参数334.3.3 DNIeTM数码自然影像技术344.4 高清信号分配器364.5 投影机(EpsonCB-585W)374.6 投影屏幕464.7 AGT-D定制版融合器474.7.1 产品简介474.7.2 系统连接图484.7.3 产品功能484.7.3.1 单像素几何校正484.73.2画面叠加重合494.7.33图像校正弧形输出494.73.4色彩调整504.73.5暗场补偿511.1.4 产品特点511.1.4.

3、1 纯硬件设计511.1.4.2 (2)支持多种信号格式输入、输出511.1.4.3 (3)任意梯形与弧形校正511.1.4.4 (4)灵活的操纵软件51支持输出分辨率：1024*768,1280*800,1920*1080,1920*1200521.1.4.5 外观小巧灵活521.1.4.6 输入信号并行处理521.1.4.7 视频倍线优化处理521.1.4.8 自动支持无线触摸屏操纵521.1.5 产品技术参数534.8 无线互动演示系统(WlFPTV-T200)544.9 TS-8/TS-8A8寸全频音箱564.10 专业功放TA-H4/TA-H6/TA-H8/TA-H10/TA-H12

4、574.11 TS-12P-2/TS-16P-212/16路带2编组调音台594.12 TS-P880八进八出数字音频矩阵处理器624.13 TS-211话筒前级处理器654.14 UHF段液晶显示可调频真分集无线话筒684.15 TS-0604M高集成数字会议系统主机714.16 TS-0602高集成数字桌面式讨论会议主席单元734.17 TS-02L/TS-05L/TS-10L/TS-20L/TS-100L高密航空延长线754.18 TS-820专业周边设备-电源时序器754.19 TS-234会议数字音频处理器765技术支持及售后服务保障785.1. 安装调试785.2. 调试合格标准7

5、85.3. 培训及使用785.4. 售后服务承诺7955升级方案及支持服务79公司简介广州众赢资讯科技有限公司成立于2004年，是集研发、生产、销售于一体的综合型高新技术企业，公司专业生产无线互动演示系统产品，是国内一流的无线应用方案提供商，与世界知名的计算机设备与系统软件的原厂商、供应商保持着良好的合作关系。公司专注于无线领域的IT解决方案，并与众多智能视讯品牌厂商建立了良好的合作关系，为用户提供了有力的技术保障,使用户能够用有限的资金投入，获得更多的技术支持与系统性能保障。公司的整体进展目标是：“立足广东，面向华南，走向全国，拓展国际市场”。公司秉承“用户至上，用心服务，自强不息，博识众赢

6、”经营理念，不断开拓进取，以精湛的技术、优质的产品与科学的管理，依靠对客户深入的熟悉与对产业走向的前瞻性把握，通过持续不断的创新为客户提供更优质的服务，从而实现与客户的双赢。技术方案1工程概况1.1 项目内容本次技术方案是对总经理公室与大会议室这两部分的多媒体会议室集成系统进行建设设计，1：总经理办公室要紧搭建设备是：无线互动演示系统;2：大会议室要紧搭建的设备是：视频显示系统（液晶拼接单元或者投影融合）、无线互动演示系统、会议扩声系统与会议讨论系统。1.2 项目设计本着经济合理性的原则，避免投资重复浪费。会议系统中的各子系统应该设计成可分可合，既相对独立又紧密结合，提供一套性能价格比高的会议

7、室系统解决方案；为保证会议顺利开展，我们选用性能稳固，质量有保证的会议设备，并使用最佳布置安装，使整个会议系统实现高效利用。本着先进性合理性科学性的原则，整个会议系统达到国内外先进水平；我们将紧紧围绕着以上三条思路，本着先进性、可靠稳固性、经济合理性的三大原则，严格按照各项技术指标及功能要求，依照有关的国家标准，对会议室系统做出全面的设计与建议。1.3 工期目标在一个工作日内完成所有硬件与软件的交货、验货、布线、安装、配置、调试等全部多媒体工程。拟定能够在工作日内完成施工。2需求分析2.1编制根据根据多媒体会议室的要求与现有的国家标准、规范，并参照国际上通用规范进行。基本技术根据的概念，在此为

8、参照与等同。包含特性参数要求标准，特性参数测量方法规范标准，电气设计规范，安全要求等。GB50799-2012电子会议系统工程设计规范GB50793-2012会议电视会场系统工程施工及验收规范GY5055-2008扩声、会议系统安装工程施工及验收规范GB50464-2008视频显示系统工程技术规范GB/T50371-2006厅堂扩声系统设计规范GB/T50356-2005剧场、电影院与多用途厅堂建筑声学设计规范YD-T5032-2005会议电视系统工程设计规范JGJ/T16-2008民用建筑电气设计规范GB50311-2007综合布线工程设计规范GB/T50314-2006智能建筑设计标准GB

9、/T一五485-1995声学语言清晰度指数的计算方法;GB/T4959-1995厅堂扩声特性测量方法（后续工作）；GB/T一五5081995声学语言清晰度测试方法（后续工作）GB/T一五381-94会议系统电及音频的性能要求；GB/T14947-1994声系统设备互连用连接器的应用；GB/T14197-1993声系统设备互连的优选配接值; GB/T14197-1993声系统设备互连的优选配接值 GB/T14476-1993客观评价厅堂语言可懂度的RASTI法 YD5032-97中华人民共与国通信行业标准会议电视系统工程设计规范 YD5033-97中华人民共与国通信行业标准会议电视系统工程验收规

10、范 V.35H.320H.323电视会议系统遵守ITU-T兼容 GY/T106-92有线电视广播系统技术规范2.2设计原则多媒体会议系统，既要达到技术先进，更要符合实际需要、经济合理，数字化系统的设计应遵循下列原则：系统的建设遵循“性能领先，品质可靠，积极兼容，使用智能，保护方便，升级经济”的总原则。整体规划、配置合理原则在方案设计与设备的选择上，加强注重系统功能的合理性、有用性及各个子系之间兼容性。从有用性与经济性出发，着眼于近期目标与长期的进展，进行最佳组合，利用有限的投资构造一个性能最佳的操作系统。安全、稳固、可靠、功能完善原则方案保证整个系统中各设备之间、分系统之间的匹配与协调，在系统

11、设计、设备选型上考虑有利于系统与设备的各类备份方式与操纵方式，成为一个安全、稳固、可靠、耐用的系统。先进操作管理原则系统简洁明确的操纵程序与友好、稳固的操作界面，使得操作人员与管理人员应用各类方式能够进行操作与管理，减少现场操作及管理人员，降低运营管理人员的工作量与劳动强度，提高系统保护管理水平，进一步保证系统在运行时安全、稳固、可靠。后续可连续、扩展原则系统能够在原有基础上进行扩展，要紧操纵设备能够通过软件升级方式更新换代，可相当长的时间内保持技术与设备的一致性。而且通道接口与设备的适当冗余，能够随着应用需求的变化而扩展。系统先进性原则音频系统在表现语言时具有声场均匀，语言清晰、自然、亲切的

12、效果；音频系统在表现音乐时具有声音丰满、还原真实、动态范围大的特点；系统配置合理，性价比高。2. 3建声环境要求为保证厅堂内声绝缘与吸声效果，室内铺有地毯、天花板、四周墙壁内都装有隔音毯，窗户应使用双层玻璃，进出门应考虑隔音装置。根据声学技术要求，一定容积的厅堂有一定混响时间的要求。通常来说，混响的时间过短，则声音枯燥发干；混音时间过长，声音又混淆不清。因此，不一致的厅堂都有其最佳的混响时间，如混响时间合适则能美化发言人的声音，掩盖噪声，增加会议的效果。以GB/T50356-2005剧场、电影院与多用途厅堂建筑声学设计规范一一观众厅满场合适混响时间，在频率500Hz-lkHz宜使用下图表混响时

13、间范围;根据每个厅的长宽高，得出体积空间，根据下图得出每个厅的最佳混响时间。(S)Iss理3.0在500Hz-lkHz时满场的合适混响时间T范围由上图与以往工作经验,会议室的高度大约在4m的情况下，容积200m3的最佳混响时间为030.5s,200500m3时为0.50.6s,500-2000m30.60.8So噪音操纵以GB/T50356-2005剧场、电影院与多用途厅堂建筑声学设计规范一一观众厅与舞台内无人占用时，在通风、空调设备与放映设备等正常运转条件下噪声级的不宜超过下表中的噪声评价曲线NR值。表噪声评价曲线NR值观众厅类型自然声使用扩声系统会堂、报告厅、多用途礼堂NR-30NR-35

14、2.4电声环境要求会议室要紧是以语言扩声为主，电声设计以GB50799-2012电子会议系统工程设计规范一会议类扩声系统声学特性指标一级标准为设计根据。等级：一级；语言传输指数STI：大于或者等于0.6；最大声压级：额定通带内，大于或者等于98db;传输频率特性：以1254kHZ的平均声压级为Odb。在此频带内同意范围：-6db+4db;63125HZ与4k8kHZ的同意范围见下图；会议类一级传输频率特性范围传声增益(dB)：1254kHZ的平均值大于或者等于-IOdb；声场不均匀度(dB)：lk、4kHZ时小于或者等于+8db;系统总噪声级：NR-20o2. 5供电系统要求D系统供电为保证厅内供电系统的安全可靠，以减少经电源途径带来的电气串扰，应使用三套供电系统：一套供电系统作为照明供电；二套供电系统作为整个终端设备、操纵室设备的供电，并使用不中断电源系统(UPS)；三套供电系统用于空调等设备的供电。要求会议室与操纵室需要有若干AC220V/五A的三芯电源插座，均匀分布在四周墙面。2）系统接地接地是电源系统中比较重要的问题。操纵室或者机房、会议室所需的地线，宜在操纵室或者机房设置的接地汇流排上引接。假如是单独设置接地体，接地电阻不应大于4Q；设置单独接地体有困难时，也可与其它接地系统合用接地体，接地
