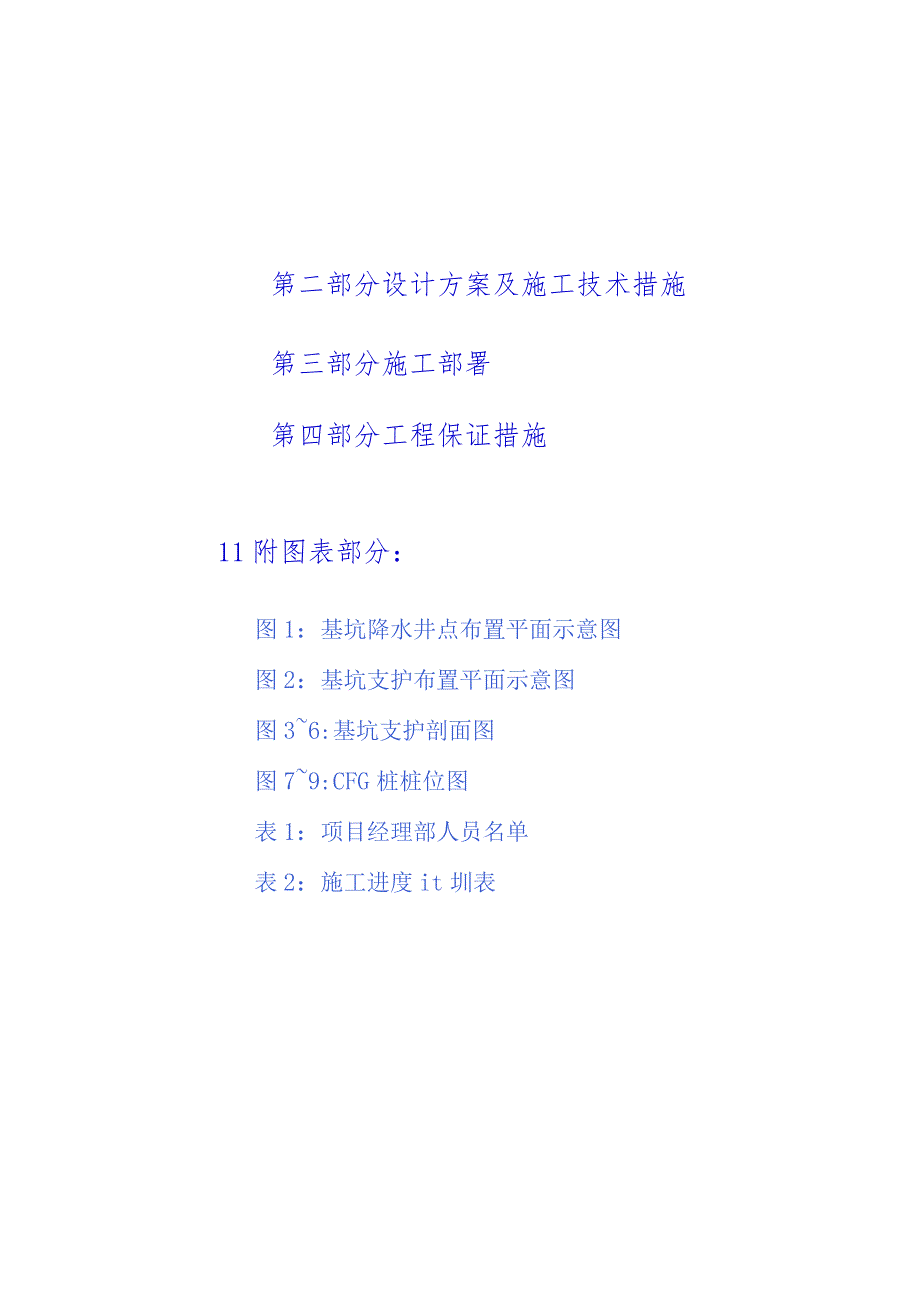

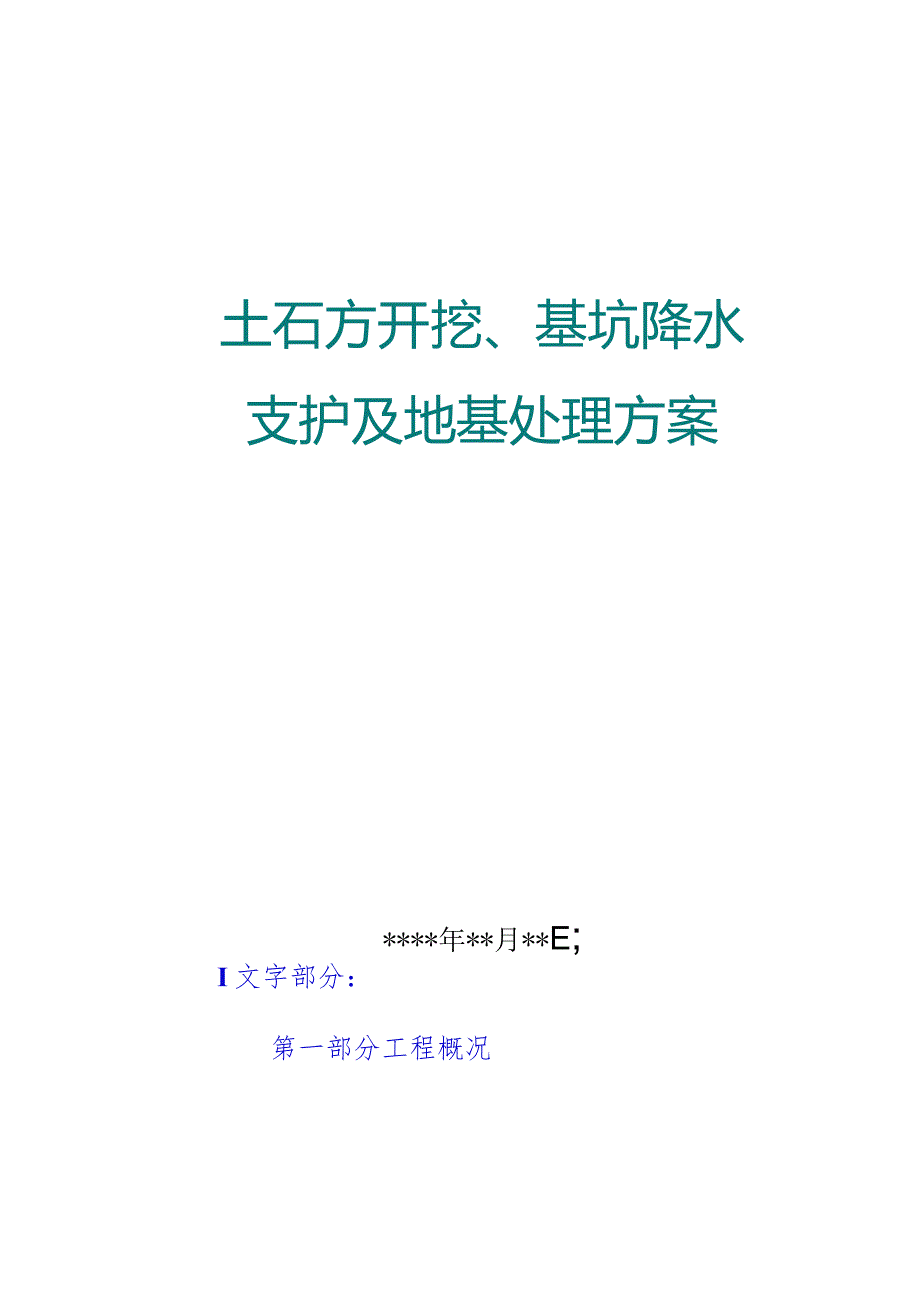

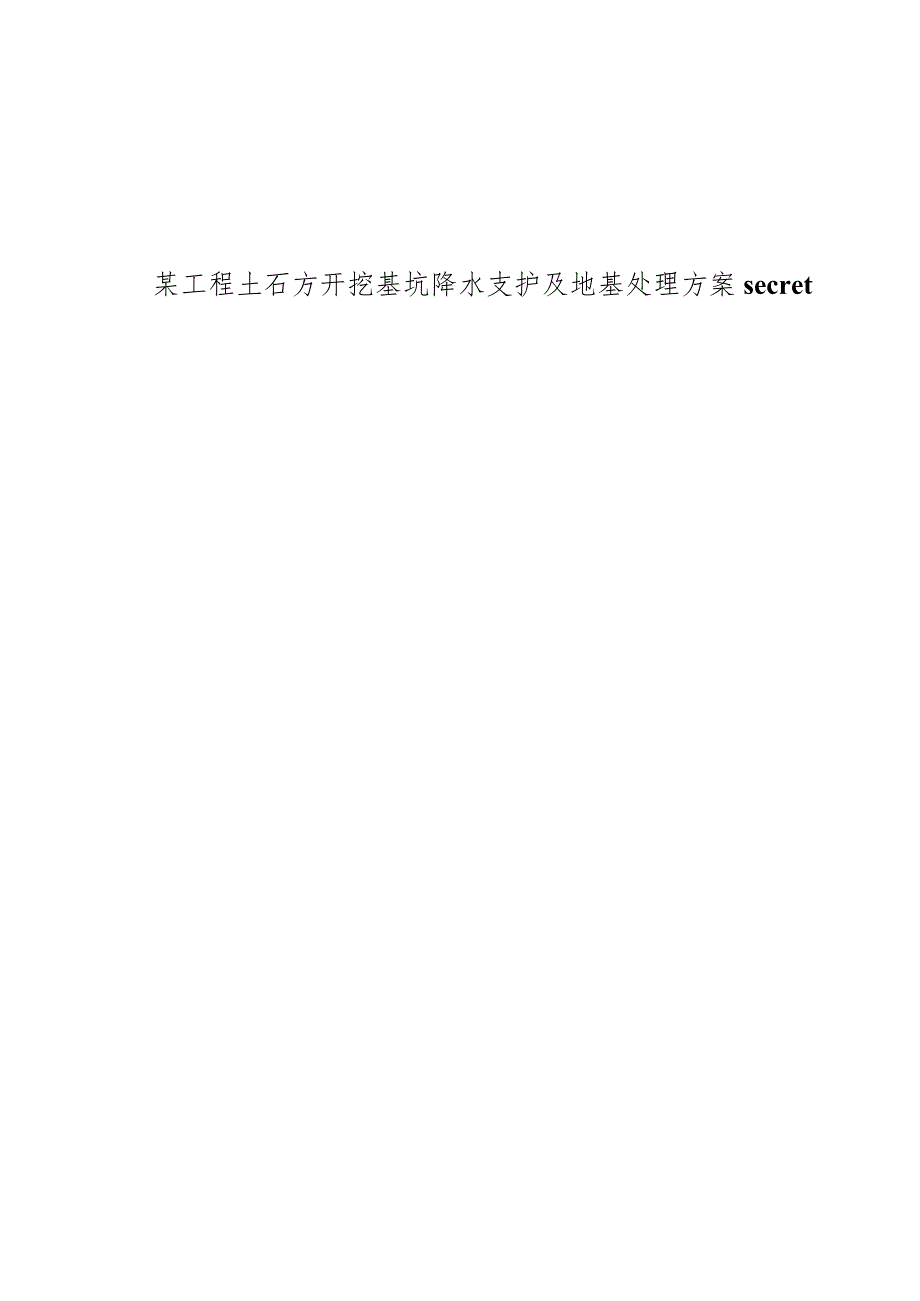

1、某工程土石方开挖基坑降水支护及地基处理方案secret土石方开挖、基坑降水支护及地基处理方案*年*月*e;I文字部分：第一部分工程概况第二部分设计方案及施工技术措施第三部分施工部署第四部分工程保证措施11附图表部分：图1：基坑降水井点布置平面示意图图2：基坑支护布置平面示意图图36:基坑支护剖面图图79:CFG桩桩位图表1：项目经理部人员名单表2：施工进度it圳表第一部分工程概况第一部分工程概况(三)晶一、工程项目简述二、工程地质条件与水文地质条件三、方案编制根据一、工程项目简述受北京光房地产开发有限公司邀请，我单位对北京*三期F、G、H、J、K、L座范围内的降水、土石方、基坑支护及地基处理工

2、程进行投标。拟建工程位于北京市朝阳区三元桥北侧，原曙光电机厂内。本工程由F、G、H、J、K、L座六栋住宅楼、地下车库与附属设施构成。其中F、G、H住宅楼地上31层，地下二层，建筑物总高度为100米,拟使用筏板基础，剪力墙结构，基坑开挖底标高为-10.45m；J、L住宅楼地上9层，K住宅楼地上10层，基坑开挖底标高为5.95m；地下车库基坑开挖底标高为9.55m；附属设施与F座近邻部分基坑开挖底标高为10.62m及-2.9mo场地自然地面标高38.0139.59m,平均39.05m左右，0.00=39.60m,高出现自然地面0.55mo二、工程地质条件与水文地质条件1、地层根据北京中铁工建筑工程

3、设计院勘察分院提供的场地内岩土工程勘察报告编号为：010136-kj,对本工程设计、施工有影响的地层要紧有：(1)粘质粉土、粉质粘土填土层：黄褐色，稍密，湿，含砖渣、灰渣、水泥块。杂填土I层，杂色，稍密，含砖块、水泥块、灰渣、生活垃圾、建筑垃圾。该层通常厚度为073.0m。(2)砂质粉土、粘质粉土层：褐黄色，密实，湿，属中高低压缩性土，含氧化铁、云母、少量姜石。粉质粘土、重粉质粘土层，褐黄色,可塑，含氧化铁、姜石、粘土透镜体，属中高中低压缩性土，以薄层分布。本层层底标高为31.5432.92m。(3)粉质粘土、重粉质粘土层：灰色，可塑，含氧化铁、姜石、粘土透镜体，属中高中低压缩性土，砂质粉土、

4、粘质粉土1层，灰色，密实，湿，属中中低压缩性土，含氧化铁、云母、少量姜石。本层层底标高27.2128.59m0(4)细砂层：褐黄色，中密密实，饱与，含氧化铁、云母，属低压缩性土。砂质粉土、粘质粉土1层，褐黄色，密实，饱与，属中低低压缩性土，含氧化铁、云母。本层层底标高20.1623.14m。(5)粉质粘土、重粉质粘土层：褐黄色，可塑硬塑，含氧化铁、姜石、粘土透镜体，属中低压缩性土。砂质粉土、粘质粉土1层，褐黄色，密实，饱与，属中低压缩性土，含氧化铁、云母、少量姜石。本层层底标14.8817.90mo(6)细砂层：褐黄色，饱与，密实，含氧化铁、云母等。该层层底标高9.5612.79mo(7)粉质

5、粘土、重粉质粘土层：褐黄色，可塑硬塑，含氧化铁、姜石、粘土透镜体，该层层底标高6.199.89m。(8)粉细砂层：褐黄色，饱与，密实，含氧化铁、云母等。该层层底标局4.08z8.OOnio(9)粉质粘土、重粉质粘土层：褐黄色，可塑硬塑，含氧化铁、姜石、粘土透镜体，部分钻孔未穿透此层。(10)粉质粘土、重粉质粘土层：灰色，可塑硬塑，含氧化铁、姜石、粘土透镜体，夹砂质粉土粘质粉土1层。部分钻孔未穿透此层。2、地下水根据勘察报告，勘察深度范围内，实测到两层地下水，地下水类型分别为潜水与承压水。潜水水位埋深为9.8010.00m,绝对标高28.4229.14m；含水层为上部细砂层，观测时间为2004年

6、8月17日2004年9月4日，要紧同意大气降水与侧向径流补给，以径流方式排泄。承压水(弱承压性)水头埋深12.3014.70m,绝对标高24.4825.92m。含水层为下部细砂层，观测时间为2004年8月17日2004年9月4日，要紧同意侧向径流补给。拟建场区历年最高地下水位接近自然地面，近35年的最高地下水位标r在35.OOm左右根据勘察报告，本场地地下水对混凝土结构不具有腐蚀性，在干湿交替情况下，对钢筋混凝土结构中的钢筋具有弱腐蚀性。三、方案编制根据1、招标书；2、岩土工程勘察报告编号为：010136-kj北京中铁工建筑工程设计院勘察分院，2004年9月10日；3、北京凤凰苑(*)三期基坑

7、开挖图中国电子工程设计院；4、现场踏勘记录；5、建筑基坑支护技术规程(JGJ120-99)6、我总队现行工程降水设计规程(HKZZo4-001-1999)7、建筑地基基础工程施工质量验收规范(GB502022002);8、混凝土结构设计规范(GB500102002);9、建筑桩基技术规范(JGJ9494)；10、建筑地基处理技术规范(JGJ79-2002,J220-2002)；IK建筑地基基础设计规范(GB500072002);12、北京地区建筑地基基础勘察设计规范(DBJoI501-92)；13、建筑工程施工质量验收统一标准(GB503002001)第二部分设计方案及施工技术措施一、降水设计

8、方案及施工技术措施（一）工程招标技术要求（二）基坑降水设计方案（三）基坑降水施工工艺及施工技术措施（四）基坑降水施工验收准则二、支护设计方案及施工技术措施（一）工程招标技术要求（二）基坑支护设计方案（三）基坑支护施工技术要求（四）基坑支护施工工艺及施工技术措施（五）基坑支护施工验收准则三、地基处理设计方案及施工技术措施（一）工程招标技术要求（一）地基处理设计方案（三）施工质量检测（四）地基处理施工工艺及施工技术措施（五）施工验收准则四、土方开挖方案及施工技术措施（一）工程招标技术要求（一）土石方开挖方案（三）土石方开挖施工工艺及施工技术措施一、降水设计方案及施工技术措施（一）工程招标技术要求1

9、、F、G、H住宅楼基坑开挖底标高为10.45m,依降水设计要求需将地下水位降到基底标高下列0.5m,实际需将地下水位降到自然地面下列10.4m；2、J、L住宅楼基坑开挖底标高为5.95m,依降水设计要求需将地下水位降到基底标高下列0.5m,实际需将地下水位降到自然地面下列5.90m；3、地下车库基坑开挖底标高为955m,依降水设计要求需将地下水位降到基底标高下列0.5m,实际需将地下水位降到自然地面下列9.50m；4、附属设施与F座近邻部分基坑开挖底标高为10.62m及2.9m,依降水设计要求需将地下水位降到基底标高下列0.5m,实际需将地下水位降到自然地面下列10.57m及2.85m。（二）

10、基坑降水设计方案1、降水方案的选择根据场地岩土工程勘察报告提供的资料，场地内地下水位埋深最高为9.8m,需要降水的范围仅为F、G、H住宅楼及与F座近邻的附属设施（-10.62m段）。其余基坑底标高处于地下水位以上较多，不需要降水。根据场地含水层特性、基础埋深及现场施工条件，拟使用管井抽降的降水方案。2、计算公式根据达西直线稳固流渗透法则，结合地下水类型、补给条件，降水井的完整性、与布井方式等因素，使用潜水完整井基坑仿大井的理论公式对基坑降水设计进行计算。(1)潜水完整井基坑仿大井总涌水量计算公式：Kcp(2H-S9SQ=In式中。-基坑仿大井的总涌水量/Q)KCP-含水层平均渗透系数md)潜水

11、含水层的厚度)S一基坑要求的水位降深值(m)R-井点降水抽水影响半径(m)r-基坑假想大井半径(m)(2)潜水完整井单井干扰涌水量计算公式：1.366KM(2-S)S“立一&ZZ-Irc式中Q一单井干扰涌水量3d)-含水层平均渗透系数md)-潜水含水层的厚度晒S-井点水位降深值(加)R-井点降水抽水影响半径加)q-基坑假想大井半径乙-井管半径(2)阀-降水井的个数(42)(3)基坑干扰总涌水量q-11Q,式中q-干扰总涌水量(m3/d)-降水井的井数(个)Q-单井干扰涌水量(m3/d)(4)基坑中心水头值o=l72-nfcZo)N成CP6式中%-基坑中心水头值即距含水层底板的高度俏77)。-干

12、扰单井涌水量(团3d)“-潜水含水层的厚度KCP-含水层平均渗透系数加d)-降水井的井麴个)3、计算参数的选择在降水井深度内将地层综合归纳如下：(1)人工填土及砂质粉土、粉质粘土、粉质粘土+层：平均厚度H=10.07m,K=0.3mdo(2)细砂上部：平均厚度砂=2.75m,K2=4.0mdo(3)砂质粉土、粘质粉土1层：平均厚度H3=L8Om,K3=O.2mdo(4)细砂下部:平均厚度砂=2.18m,K3=4.0mdo(5)粉质粘土层：平均厚度乩=4.95m,K3=O.lmdo4、管井降水的计算根据场地各部分基坑基底标高与岩土工程勘察报告提供的地下水埋深情况，对需要降水的F、G、H楼座、地下

13、车库及附属设施局部地方(-10.62m)进行计算。现以具代表性的G座基坑进行计算，然后将计算结果推演至其它降水基坑。当拟降水井深度为18.Om时，场地内存在二层地下水，二层水位埋深相差2.5m以上，因此可按自渗模式进行计算。G座楼基础轴线面积为1243.53m2,考虑到基槽工作面及放坡等因素，每边外延2.0m,基坑降水面积约为1578.81ri?,周长为176.34m,G座地面平均标高为39.05m,0.00=39.60m,设计需将水位降至基础底板下0.5m,即该基坑需将水位降至地面下10.40n)。详见降水设计计算书，摘要如下：(1)G座基坑总涌水量(2)干扰单井涌水量=236.4(川 /4

14、)Kj2H-SQ-(RyIn1+IG(3)基坑干扰总涌水量Qt =1.366K 3(2 S)SIg(R+讨”W H-I= 18.51(m3 / d)(4)混合水头高度及。=15X18.51=277.65(m3rf)=236.4(m3rf),可行。混合水头高度的最高处并非在基坑的中心处，而是在基坑周边的井点处，假定基坑总排泄量277.6511)3d,通过“大井”被承压含水层汲取，自渗井打穿承压含水层顶板，可按平底渗漏公式近似计算：n%=6.47(M4Kj式中：乩一承压含水层的水头值1.一承压含水层的渗透系数5、基坑降水方案根据理论计算结合现场资料及勘察报告分析，因场地是老工厂区，10.Om深度内

15、可能存在有局部上层滞水，因而确定使用沿整个场地大基坑周边布置管井抽降的降水方案。井点布置见附图。管井的设计：(1)井数：66个；(2)井深:18.0m；(3)井距：12.0m；(4)井径:600mm；(5)管径：下入外径40Omm水泥管；(6)滤料：直径2IOmm的水洗混合料、粗砂或者岩屑。6、施工技术要求(1)施工机械使用循环钻机或者螺旋钻机；(2)执行我院工程降水施工工艺与检验、试验规程(HKZZO9-201-1999)(3)在大基坑中选取12个管井作为观测孔，施工人员应定期进行水位观测，并作好水位变化记录。出现特殊情况，应及时向设计人员汇报，以便迅速处理。(三)基坑降水施工工艺及施工技术措施1
