某风电场项目道路工程施工组织设计.docx

《某风电场项目道路工程施工组织设计.docx》由会员分享，可在线阅读，更多相关《某风电场项目道路工程施工组织设计.docx（69页珍藏版）》请在优知文库上搜索。

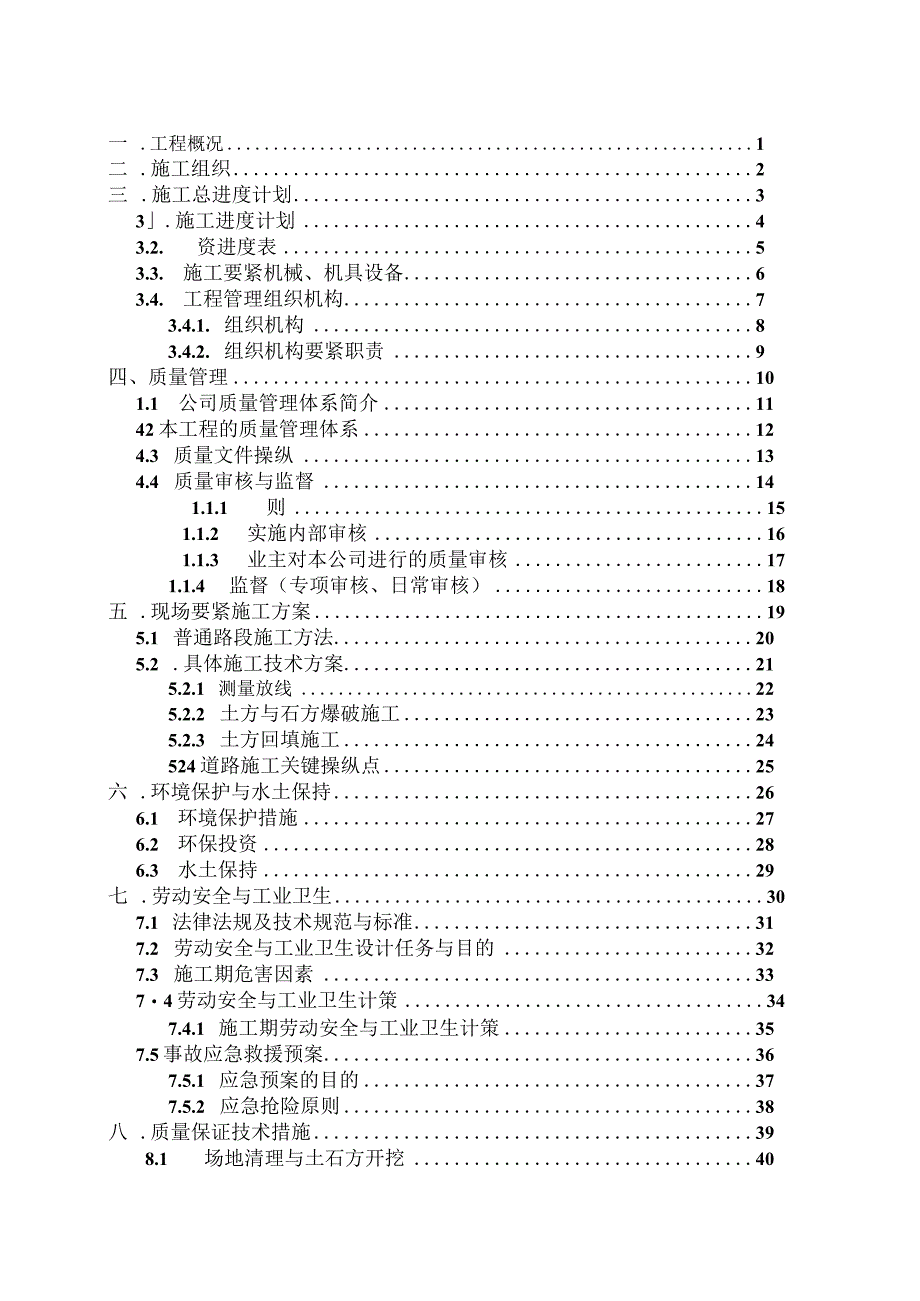

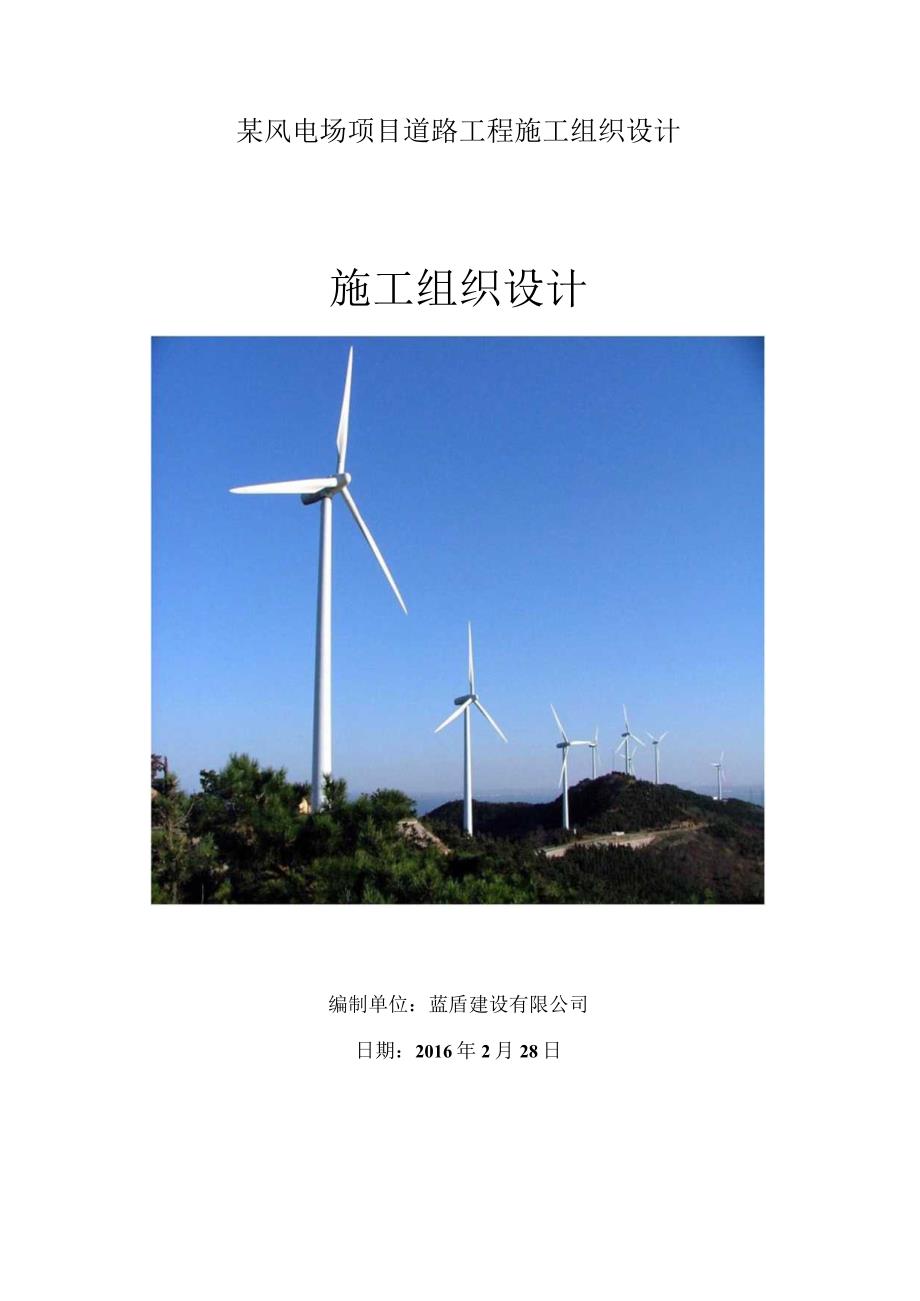

1、某风电场项目道路工程施工组织设计施工组织设计编制单位：蓝盾建设有限公司日期：2016年2月28日一 .工程概况1二 .施工组织2三 .施工总进度计划33.施工进度计划43.2. 资进度表53.3. 施工要紧机械、机具设备63.4. 工程管理组织机构73.4.1. 组织机构83.4.2. 组织机构要紧职责9四、质量管理101.1 公司质量管理体系简介1142本工程的质量管理体系124.3 质量文件操纵134.4 质量审核与监督141.1.1 则151.1.2 实施内部审核161.1.3 业主对本公司进行的质量审核171.1.4 监督（专项审核、日常审核）18五 .现场要紧施工方案195.1 普通

2、路段施工方法205.2 .具体施工技术方案215.2.1 测量放线225.2.2 土方与石方爆破施工235.2.3 土方回填施工24524道路施工关键操纵点25六 .环境保护与水土保持266.1 环境保护措施276.2 环保投资286.3 水土保持29七 .劳动安全与工业卫生307.1 法律法规及技术规范与标准317.2 劳动安全与工业卫生设计任务与目的327.3 施工期危害因素3374劳动安全与工业卫生计策347.4.1 施工期劳动安全与工业卫生计策357.5事故应急救援预案367.5.1 应急预案的目的377.5.2 应急抢险原则38八 .质量保证技术措施398.1 场地清理与土石方开挖4

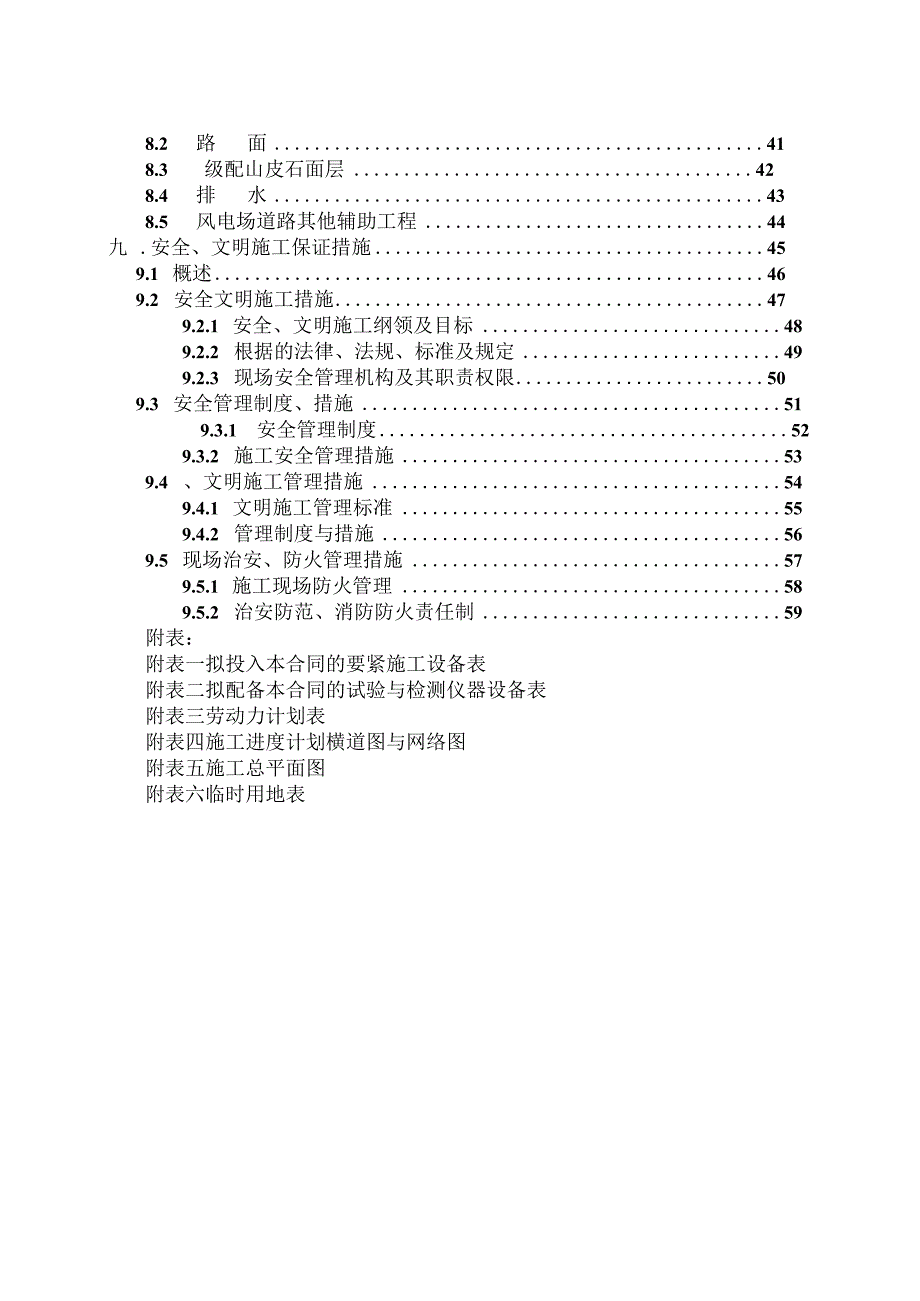

3、08.2 路面418.3 级配山皮石面层428.4 排水438.5 风电场道路其他辅助工程44九 .安全、文明施工保证措施459.1 概述469.2 安全文明施工措施479.2.1 安全、文明施工纲领及目标489.2.2 根据的法律、法规、标准及规定499.2.3 现场安全管理机构及其职责权限509.3 安全管理制度、措施519.3.1 安全管理制度529.3.2 施工安全管理措施539.4 、文明施工管理措施549.4.1 文明施工管理标准559.4.2 管理制度与措施569.5 现场治安、防火管理措施579.5.1 施工现场防火管理589.5.2 治安防范、消防防火责任制59附表：附表一拟

4、投入本合同的要紧施工设备表附表二拟配备本合同的试验与检测仪器设备表附表三劳动力计划表附表四施工进度计划横道图与网络图附表五施工总平面图附表六临时用地表-工程概况江苏盐阜银宝射阳风电场工程位于位于江苏省射阳县黄沙镇西南侧农田内，属地区性风力发电场，本期工程建设规模为100M肌拟安装单机容量2.0MW的风力发电机组50台，本风电场属并网型风电场，建成后接入电力系统，进行联网供电，满足射阳县地区供电需求。本次工程招标范围为江苏盐阜银宝射阳风电场道路工程施工。项目业主：江苏盐阜银宝新能源有限公司1.1.L管理目标1.LLL本工程安全管理目标 杜绝死亡事故； 无重伤事故； 无重大机械设备损坏事故； 无重

5、大火灾事故；无重大责任在总承包方的交通事故。1.LL2本工程质量目标1.1. 本工程按最新版水泥混凝土路面施工及验收规范、公路路面基层施工技术规范、公路路基施工技术规范、公路水泥混凝土路面施工技术规范及风电场项目建设工程验收规程、风电施工质量检验与评定标准及电力建设施工及验收技术规范要求，分部分项工程质量合格率100%,优良率95%以上，争创优良工程。1.2. 1.3本工程施工建设目标1、质量、职业健康安全与环境方针：操纵风险、防治污染、按期打造工程；科学管理、追求卓著、共创美好明天。2、管理目标2.1质量目标A、工程建设合格率100%以上。B、工程优良率达到85%以上。C、顾客满意率达到90

6、%以上。2.2 职业健康安全目标:不发生重大施工责任事故，坍塌事故为零；无重大行车事故，车辆伤害（轻伤）不超过3起/年；无爆炸、火灾事故。2.3 环境目标：提高环保意识，操纵污水、噪声、粉尘排放，使之符合国家行业标准要求；节能降耗，原料消耗不超过设计标；1.LL4本工程文明施工目标道路整洁化,设施标准化,堆放定置化,行为规范化,环境绿色化,施工有序化,争创风电建设安全文明施工现场。1.2. 地理位置、工程地质、项目规模江苏盐阜银宝射阳风电场位于位于S228省道公路两侧，黄沙港镇南侧农田内，交通十分便利。风电场进场道路直接或者通过乡村公路与省道S228连接，可满足建筑材料的运输。风机间的联系道路

7、工程施工，作为风机设备及塔架基础施工的运输道路。每个风机旁边设计要求施工平整制作一块40X40平方米的安装场地、兼做风机、塔架现场组装用地风电场道路工程施工对外通讯可使用移动通信联络，风电场道路工程施工内部可使用对讲机。拟建场区在大地构造上位于华中地区，地貌单元要紧为滨海平原，地面较平坦，地势较低，水系较发育，灌溉沟渠较多，地面高程通常为1.094.46m,部分道路位于鱼塘、芦苇塘或者河道中，鱼塘与河道底部均分布一定厚度的淤泥，场址区内分布有厚度较大的软弱土层，其具有含水率高，压缩性大、灵敏度高并具有一定的流变与触变特性，场地条件简单。风电场进场道路总长度4.74km,其中利用改造原有便道路7

8、.9km,新建进场路2.8km。道路设计路面宽5m,路基使用混凝土面层。场内道路长18.006km,路面设计宽度为5m,两侧路肩宽0.4m,道路使用混凝土道路。道路施工时需清除表面杂草等，清表暂按30Omm计列，对路基清理表土进行分区堆存，可用于后期绿化。道路两边在挖方路基弃方，弃土场位置由业主指定。为降低投资同时少占地，依业要紧求，道路使用混凝土道路。其中场内道路施工期不修筑排水沟，只按设计宽度修筑路基，不要求做混凝土面层，防止风机基础工程施工与风机位安装工程施工期间有可能磨损，待场内施工完毕后,再修筑5m宽混凝土路面及路肩，并在路基范围内修筑排水沟，进行场内道路两侧环境恢复，因施工期间大型

9、重型车辆较多，路基压实度应满足施工规范要求，并及时对损坏路基进行保护，不得因道路问题而影响风电场的整体工程建设。要紧工作内容包含路基工程、路面工程、排水设施等。在施工的过程中满足其他施工单位车辆的通行，在甲方风机吊装结束后，对整条道路5米宽路面进行整体修整，统一按设计路面层厚度浇筑混凝土面层，道路两侧修整排水沟。对其余部分进行翻松恢复,满足水泥混凝土路面施工及验收规范验收标准。1.3. 道路工程编制根据要紧施工根据:江苏省电力设计院提供的设计图纸与招标文件要求混凝土拌与用水标准JGJ632006混凝土拌与用水标准JGJ632006道路交通标志板及支撑件(GB/T23827-2009)公路工程无

10、机结合稳固材料试验规程(JTGE512009)公路路面基层施工技术规范(JTJ0342000)公路桥涵施工技术规范(JTG-TF50-2011)公路土工试验规程(JTGE402007)公路勘测规范(JTJClO-2007)公路路基施工技术规范(JTGFlO-2006)其他施工根据：(1)公路路基设计规范(JTG/D30)(2)厂矿道路设计规范(GBJ22)(3)建筑结构可靠度设计统一标准GB50068-2001(4)混凝土结构设计规范GB50010-2002(5)建筑结构荷载规范(2006年版)GB50009-2001二.施工组织2.1 .工程条件工程施工用电由建设单位指定配电室接线，局部偏远

11、或者接电困难部位使用移动式柴油发电机就近引接至工地。工程施工用水、生活用水、消防用水可由邻近镇村自来水系统引接。施工须配备至少2台水车往风电场内道路施工现场运水供砂搅拌与碎养护用水。场内通讯使用无线通讯方式，配备10部对讲机，供场内通讯使用。2.2 .自然条件江苏盐阜银宝射阳风电场工程位于S228省道公路两侧，黄沙港镇南侧农田内，外部交通十分便利。进场道路直接或者通过乡村公路与省道S228连接，可满足道路工程施工及建筑材料的运输。拟建场区内在大地构造上位于江淮地区，地貌单元要紧为滨海平原，地面较平坦，地势较低，原有道路不能满足工程建设使用功能与要求，需进行两侧扩建与新建道路连接，形成拟建场区内

12、通向各风机位的交通运输道路，拟建场区内水系较发育，灌溉沟渠较多，地面高程通常为1.094.46m,部分道路位于鱼塘、芦苇塘或者河道中，鱼塘、芦苇塘或者河道底部均分布一定厚度的淤泥，有厚度较大的软弱土层，其具有含水率高，压缩性大、灵敏度高并具有一定的流变与触变特性。2.3. .施工交通运输2.4. 1.工程用地工程用地为风电场内规划工业用地，使用区（块）征方式，临时用地使用在风电场内就近方便施工的的原则，征求业主意见许可的方式搭设临建，完工时清理清场。2.4.1 工程永久用地工程永久征地根据工程设计用地规划，道路工程要尽量躲开留让出永久用地。2.4.2 工程临时用地以方便施工为原则，根据施工的进

13、度，场区内部将布置施工临时建筑设施，要紧有施工设备停放占地、材料存放制作占地、库房、预制场地与搅拌站。2.4 冬雨季施工、特殊天气施工的专项组织（1）管理人员订阅手机电气预报，关于灾害气候，早预防，早准备，建立应急处置措施，提早组织物资与采取措施，有必要时应对现场及时进行封闭。（2）现场通道在雨季湿滑与冰冻有霜降时，要采取可靠的防滑措施。（3）围挡、安全栏杆防护等防护设施务必到位，个人防护物品如防滑鞋、安全帽、安全带等要正确使用。（4）大雾雨、霜雪及六级以上大风等恶劣天气，严禁露天作业。（5）春季干燥，施工现场严禁明火取暖。特殊情况如需使用明火作为临时措施，应经消防部门批准，做好防火措施，并设

14、专人看护。（6）低温启动运行的机械设备，提早预热，用后保温。（7）雨季施工前，承包人应根据现场具体情况确定可进行雨季施工地段，按照公路路基施工技术规范（JTGFIO-2006）有关雨季施工的规定执行，并编制雨季施工组织计划，报监理工程师审批。（8）在反复冻融地区，当昼夜平均气温连续10天以上在一3C下列时，或者者昼夜平均温度尽管升到一3C以上，但冻土未完全融化时，承包人进行施工应按照公路路基施工技术规范（JTGFlO-2006）有关冬季施工的规定执行，并将计划安排的工程项目与施工方案报监理工程师审批。（9）遇有六级及以上大风或者恶劣天气时应停止焊接、喷漆、测量、露天高处作业与起重吊装作业，在霜

15、天或者雨、雪天气起重作业要采取防滑措施，迎风面较大如受热面组件等设备起吊时应选在无风天气。2.5 .施工总布置2.5.1. ,布置规划根据本工程的特点，在施工布置中考虑下列原则：（1）施工总布置遵循因地制宜、有利生产、方便生活、易于管理、安全可靠与经济适用的原则。（2）充分考虑风力发电工程布置的施工特点。（3）根据工程地点，工程施工工期应避免环境污染，施工布置务必符合环保要求。（4）根据工程区地形地貌条件，施工布置力求紧凑、节约用地，统筹规划、合理布置施工设施与临时设施，尽可能永临结合。（5）参考已建工程经验，施工期间要紧施工区实施封闭管理。（6）结合当地条件，合理布置施工供水及施工供电系统。2.5.2. 施工供电、供水施工用电使用柴油发电机120kwl台，75kwl台，分别
