某能源投资采煤作业规程.docx

《某能源投资采煤作业规程.docx》由会员分享，可在线阅读，更多相关《某能源投资采煤作业规程.docx（95页珍藏版）》请在优知文库上搜索。

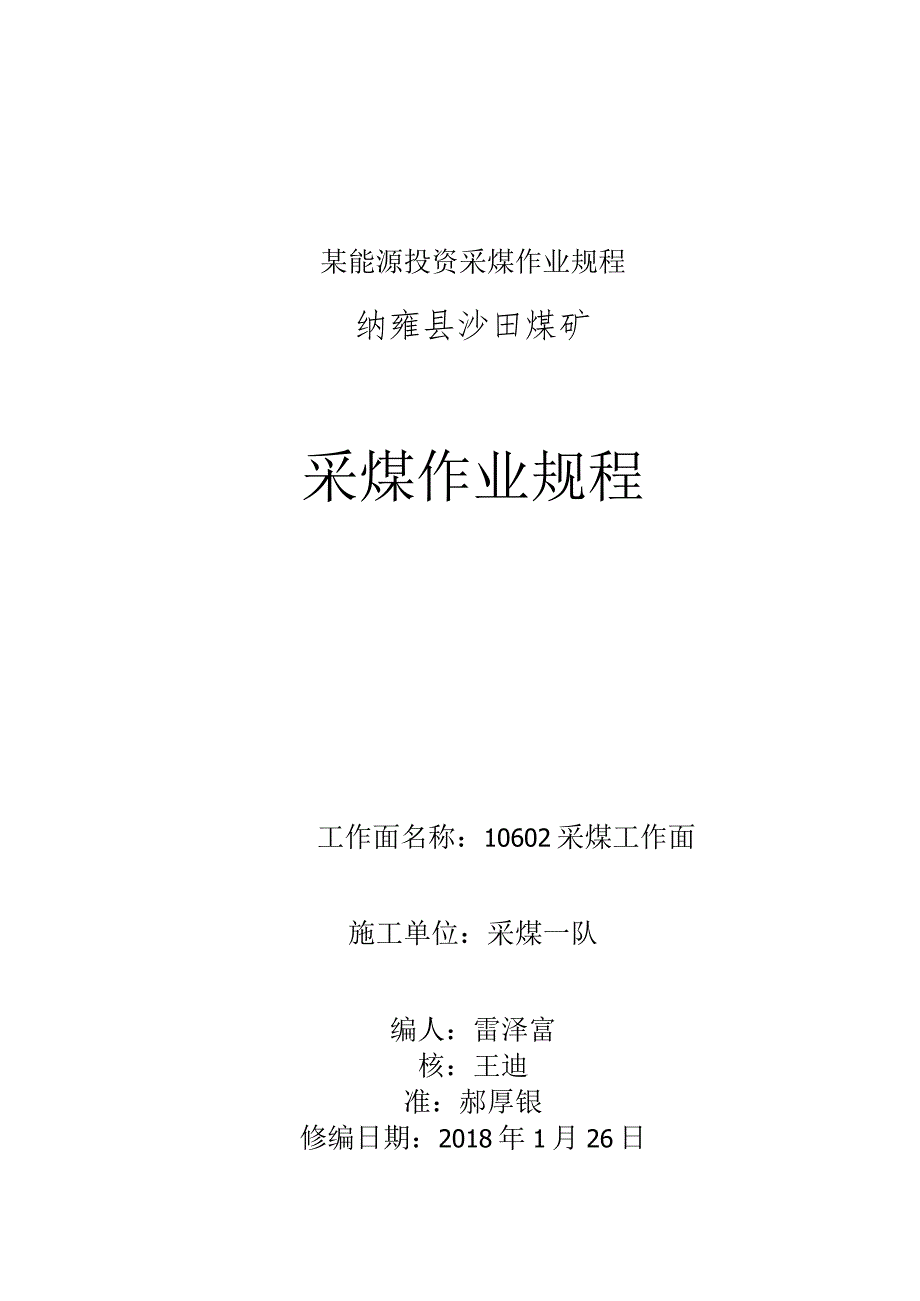

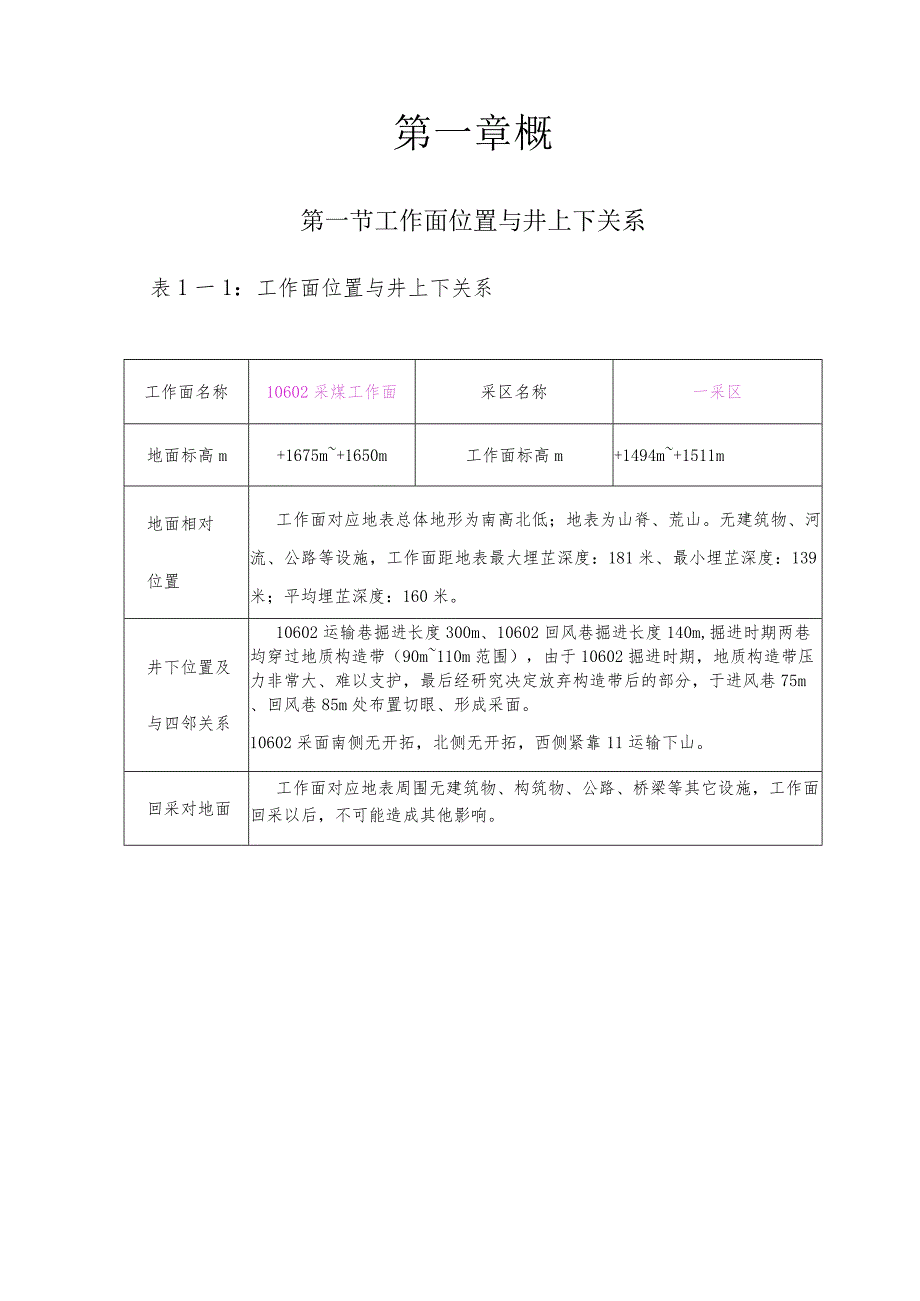

1、某能源投资采煤作业规程纳雍县沙田煤矿采煤作业规程工作面名称：10602采煤工作面施工单位：采煤一队编人：雷泽富核：王迪准：郝厚银修编日期：2018年1月26日第一章概第一节工作面位置与井上下关系表1一1：工作面位置与井上下关系工作面名称10602采煤工作面采区名称一采区地面标高m+1675m+1650m工作面标高m+1494m+1511m地面相对位置工作面对应地表总体地形为南高北低；地表为山脊、荒山。无建筑物、河流、公路等设施，工作面距地表最大埋芷深度：181米、最小埋芷深度：139米；平均埋芷深度：160米。井下位置及与四邻关系10602运输巷掘进长度300m、10602回风巷掘进长度140

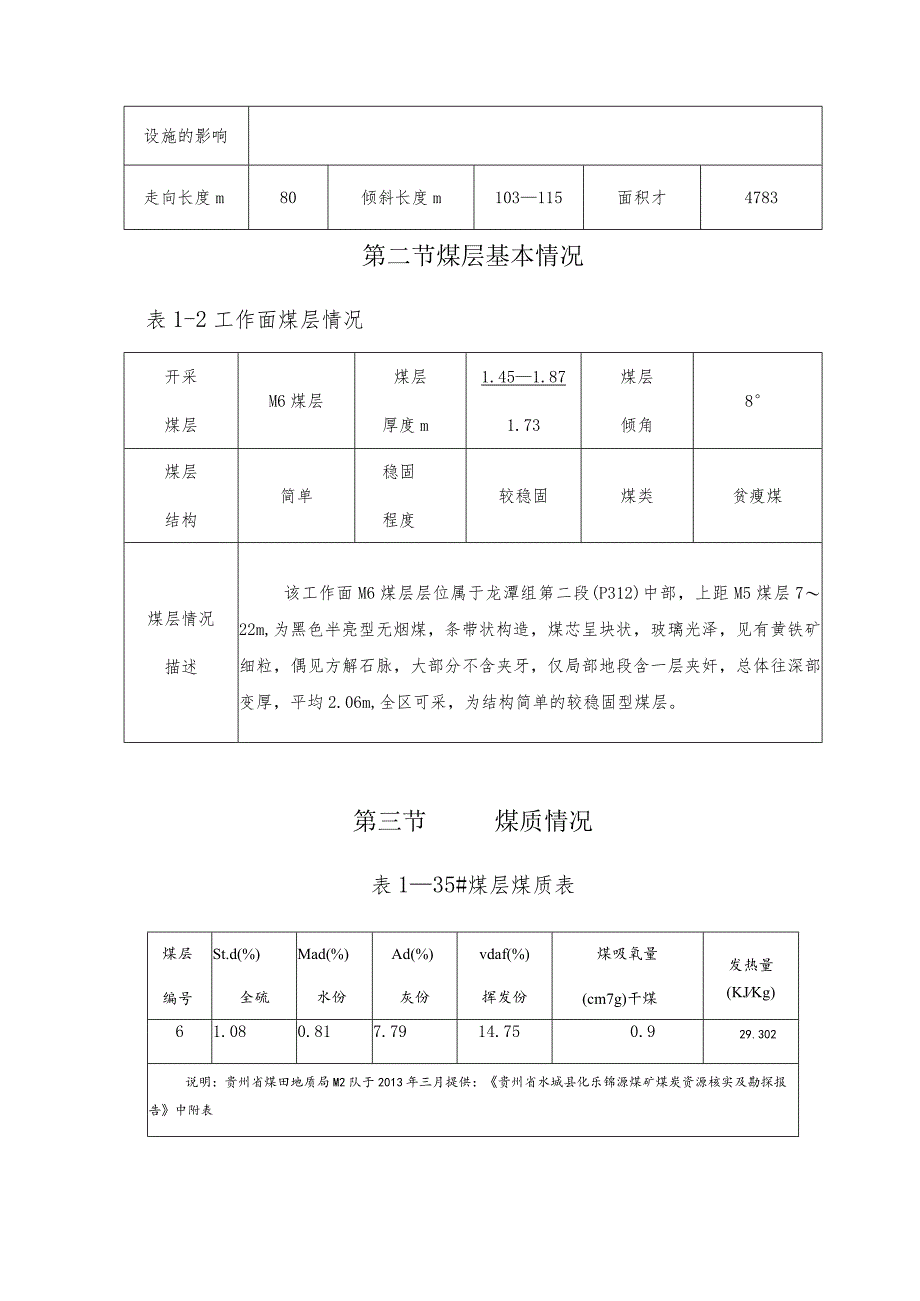

2、m,掘进时期两巷均穿过地质构造带（90m110m范围），由于10602掘进时期，地质构造带压力非常大、难以支护，最后经研究决定放弃构造带后的部分，于进风巷75m、回风巷85m处布置切眼、形成采面。10602采面南侧无开拓，北侧无开拓，西侧紧靠11运输下山。回采对地面工作面对应地表周围无建筑物、构筑物、公路、桥梁等其它设施，工作面回采以后，不可能造成其他影响。设施的影响走向长度m80倾斜长度m103115面积才4783第二节煤层基本情况表1-2工作面煤层情况开采煤层M6煤层煤层厚度m1.451.871.73煤层倾角8煤层结构简单稳固程度较稳固煤类贫瘦煤煤层情况描述该工作面M6煤层层位属于龙潭组第

3、二段(P312)中部，上距M5煤层722m,为黑色半亮型无烟煤，条带状构造，煤芯呈块状，玻璃光泽，见有黄铁矿细粒，偶见方解石脉，大部分不含夹牙，仅局部地段含一层夹奸，总体往深部变厚，平均2.06m,全区可采，为结构简单的较稳固型煤层。第三节煤质情况表135#煤层煤质表煤层编号St.d(%)全硫Mad(%)水份Ad(%)灰份vdaf(%)挥发份煤吸氧量(cm7g)干煤发热量(KJKg)61.080.817.7914.750.929.302说明：贵州省煤田地质局M2队于2013年三月提供：贵州省水城县化乐锦源煤矿煤炭资源核实及勘探报告中附表第四节煤层顶底板情况表14工作面煤层顶底板情况类别岩石名称

4、厚度m岩性描述基本顶粉砂岩14中粗至细砂岩。直接顶砂质页岩1-1.5中厚状粉砂岩。直接底泥岩0.15铝泥岩，遇水易膨涨，含植化碎片。基本底粉砂岩7.17粉砂岩至细砂岩。（附图1）工作面煤层综合柱状图锦源煤矿地质编录柱状图0.23粘土岩.2*煤层1.88m0.95泥质页岩5.76,泥岩粉砂岩互层0.45细砂岩3#煤：匏杂煤层0.2(0.07)0.8(0.06)0.080.2,泥岩(0.05)0.06(0.02)0.2(0.03)0.5=2.0714m.细砂岩、粉砂岩互层，含簿层差铁矿层1.53m细砂岩0.28m灰白色泥岩=5*煤0.75(0.28)1.0=2.03注：5号煤层和6号煤层的层间距是

5、经主斜井和煤仓皮带下山的标高推算出来的，5号到5号下分层是实际编录的。7.17m.细砂岩、粉砂岩互层,含湾层菱铁矿层5*煤层0.98m4.55m.细砂岩、粉砂岩互层，含簿层菱铁矿层6煤层2.5m第五节地质构造一、断层情况表断层情况表15断层名称走向()倾向()倾角()断层性质落差(m)对回采影响F92011068正断层15-20对回采影响不大F87016072正断层37F8与F9断层在矿井北翼+1326米水平水仓处交会，对回采影响不大FlO北东一南西南东6073正断层5-25对回采影响不大二、断层情况与对回采的影响1) F9断层及其次生构造对工作面影响不大；2) FlO断层及其次生构造对工作面

6、有影响。因此1504采煤面在回采过程中，根据揭露断层情况及时制定全面的过断层专项措施。第六节水文地质一、含水层的分析龙潭组与长兴组(P2c+d):层厚414m左右,岩性由粉砂岩，泥质粉砂岩、细砂岩、灰岩与煤构成，根据泉点调查，最大流量L38(ls).最小0.018(ls),在本区该段可视为弱富水段。二、断层导水分析根据煤矿井下巷道揭露的F9.F10两断层实际情况分析，该两断层不含水，不具备充水条件,但具备导水条件。三、其它充水原因分析该工作面上部有本煤层1502采空区积水，虽在构成工作面过程中进行了探放水，但随着采煤工作面的推进，巷道原有应力产生位移与煤柱裂隙渗水作用，易使工作面在推采时产生水

7、患事故，因此务必要做好有效地防治水工作。第七节瓦斯地质一、瓦斯基本情况:根据1504采煤工作面现场打钻取煤样在实验室测得其参数如下煤层原始瓦斯含量与瓦斯压力表16煤层编号瓦斯压力煤层瓦斯量MPaID3 /t20.789.5二、瓦斯治理方案及瓦斯治理情况：1）工作面布置方法：该工作面对应上覆2号煤层已开采。2）工作面瓦斯抽放：工作面运输顺槽及回风顺槽使用高负压预抽煤层瓦斯，采空区使用低负压埋管抽放瓦斯的方法（具体见“一通三防”措施）。第八节影响回采的其他因素一、煤层瓦斯根据贵州省煤炭管理局文件（黔能源煤炭2011833号）对对六盘水市煤矿2012年度矿井瓦斯等级鉴定报告的批复，锦源煤矿属高瓦斯矿

8、井。见下表矿井2012年度的瓦斯涌出量情况表17煤矿名称年度相对瓦斯涌出量（m3t）绝对瓦斯涌出量（m3min）锦源煤矿2012年度37.42.97二、煤层自燃发火期及自燃倾向性附：煤炭自燃倾向等级鉴定表煤号工业分析（）真相对密度全蕨煤吸辄量自燃倾向分类水分灰分挥发分焦渣特征MadAdVdafTRDdSt,dcm3g干煤50.78-LO90.8813.36-30.8222.214.94-17.2216.053-44(4)1.45-1.611531.522772.19(4)0.5-0.680.6(4)II级说明：根据贵州省煤田地质局142队于2013年三月提供：贵州省水城县化乐锦源媒矿媒炭资源核

9、实及勘探报告中附表提供三、煤尘爆炸指数及煤尘爆炸危险性附：煤尘爆炸性试验成果表煤号工业分析（）火焰长度mm抑制煤爆炸最低岩粉量（%）爆炸性结论MadAdVdaf焦渣特征50.78-1.191.1213.36-39.1432.714.94-16.6416.53(3)3-33(3)45-3020(3)50-5048煤尘有爆炸性说明：根据贵州省煤田地质局M2队于2013年三月提供:贵州省水城县化乐锦源煤矿煤炭资源核实及勘探报告中附表提供四、煤与瓦斯突出危险性鉴定1、根据贵州省能源局文件黔能源发2009152号关于对关于对转报关于报审水城县化乐乡锦源煤矿煤与瓦斯突出危险性鉴定报告的报告的报告的批复：2

10、009年8月中国矿业大学矿山开采与安全教育部重点实验室提交了水城县化乐乡锦源煤矿煤与瓦斯突出危险性鉴定报告。鉴定结果为：水城县化乐锦源煤矿5#煤层在标高+1384水平以上无突出危险。上顺槽：+1411+1377m2、根据该工作面上、下顺槽巷道成巷标高：下顺槽：+1394+1358m显示该工作面部分地段低于+1384m水平下列，而+1384m水平下列矿井各煤层暂未进行突出鉴定。3、结论：该工作按煤与瓦斯突出工作面有关程序进行管理。五、其它本井田属地温正常，无热害影响；同时地质资料中未提供冲击地压的有关资料，该矿井及周围矿井也未发生过冲击地压。第九节储量及服务年限一、储量工业储量Zg=SLmr=4

11、461102.31.35=152331吨式中：Zg工作面工业储量S计算块段的平均走向长度（111）1.计算块段的平均倾斜长度（）m计算块段的平均煤厚（In）r煤的容重（tm3）可采煤量工作面可采储量：Zk=ZgC=15.2395%=14.47（万吨）式中：Zk工作面可采储量C回采率95%二、服务年限服务年限=可采储量/月计划产量=14.47/2.0-7（月）。第二章采煤方法第一节巷道布置一、1504采煤工作面运输顺槽：净断面：9.2m2；支护方式：锚联网，标高：+1394m+1358m；用途：采煤工作面进风与运煤、运料。二、1504采煤工作面回风顺槽:净断面：8.28m2；支护方式：锚联网，标

12、高：+1411+1377m；用途：采煤工作面回风。三、工作面切眼：切眼净断面：5.98m2；支护方式：交接梁配合单体支护；标高：+1358+1377mo用途：形成1504采煤工作面区段巷道，为1504采煤工作面运输设备与支护设备提供安装条件。四、要紧巷道布置：1、南翼石门净断面95m2,形状为半园拱形，支护方式为锚网喷，布置主斜井+1374水平，属全岩巷道。用途：进风、行人、运料。2、南翼皮带巷净断面7.92m2,形状为梯形，支护方式为锚联网，布置在5号煤层当中（其中部分巷道穿过断层）。用途：进风、行人、运料、出煤。3、南翼回风巷：净断面7.92m2,形状为梯形，支护方式锚联网，布置在5煤层内

13、。用途：回风。附图L1504采煤工作面巷道布置平面图第二节采煤工艺一、采煤方法根据煤层地质赋存条件、地方煤矿目前开采技术及管理水平结合我矿技术装备条件，同时遵循“安全、经济、煤炭回收率高”的原则，该面选择爆破落煤、单体液压支柱配合刀型梁支护，使用走向长壁后退法采煤方法与全部垮落法管理顶板。二、采高、循环进度1504工作面煤层平均厚度2.5m,倾角6o-lOo,工作面沿煤层走向布置，属走向短壁工作面，采高在2.2-2.8m之间。循环进度1.20m,工作面沿底推进。三、工艺流程打眼装药一一联线放炮一一移主梁支护一一清煤一一移溜一一移副梁打正规主支柱一一回柱放顶。1、炮眼布置及装药量使用“四花眼”布置方式，顶眼间距1.0%底眼间距LOn1。炮眼深度：顶眼1.3m,底眼1.3%炮眼角度：顶底眼水平角（炮眼方向与煤层的水平夹角）均为80,竖角：顶眼为20。仰角，底眼为20。俯角。顶眼距顶板0.1%底眼距底板0.1m。炸药使用乳化炸药，装药量顶眼为O.3kg,底眼为0.3kg,中眼为0.3kg装药时将炮眼内的煤粉清除干净，将药卷塞进炮眼后装入少许泡泥（30-50mm）,用木质炮棍送入，与炸药接触，然后再放入一个水炮泥袋，用炮棍轻送入炮眼内。剩余炮眼用炮泥填满封严。（爆眼布置图附后）正向装药结构示意图1、标号1为雷管，雷管
