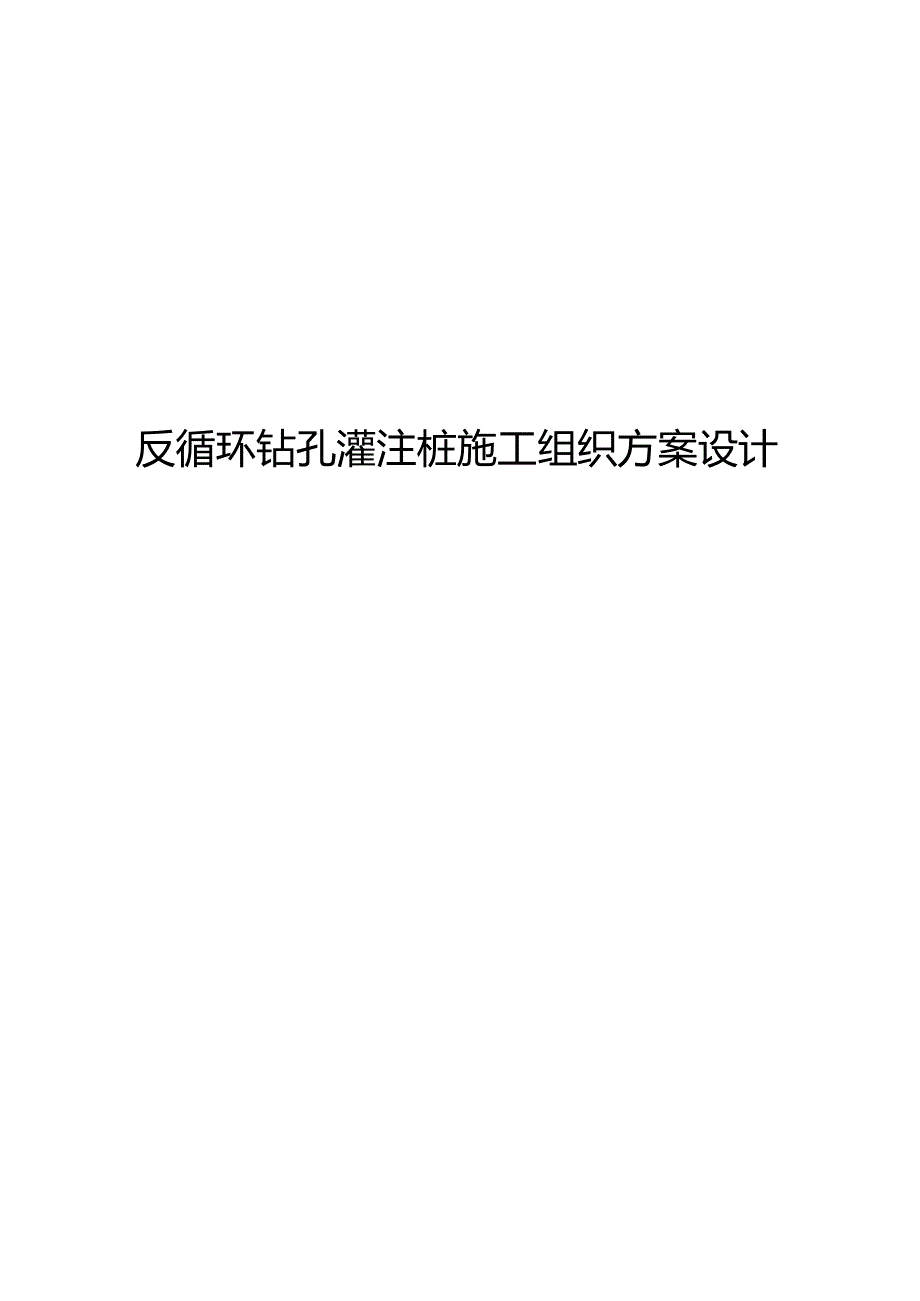

反循环钻孔灌注桩施工组织方案设计.docx

《反循环钻孔灌注桩施工组织方案设计.docx》由会员分享，可在线阅读，更多相关《反循环钻孔灌注桩施工组织方案设计.docx（35页珍藏版）》请在优知文库上搜索。

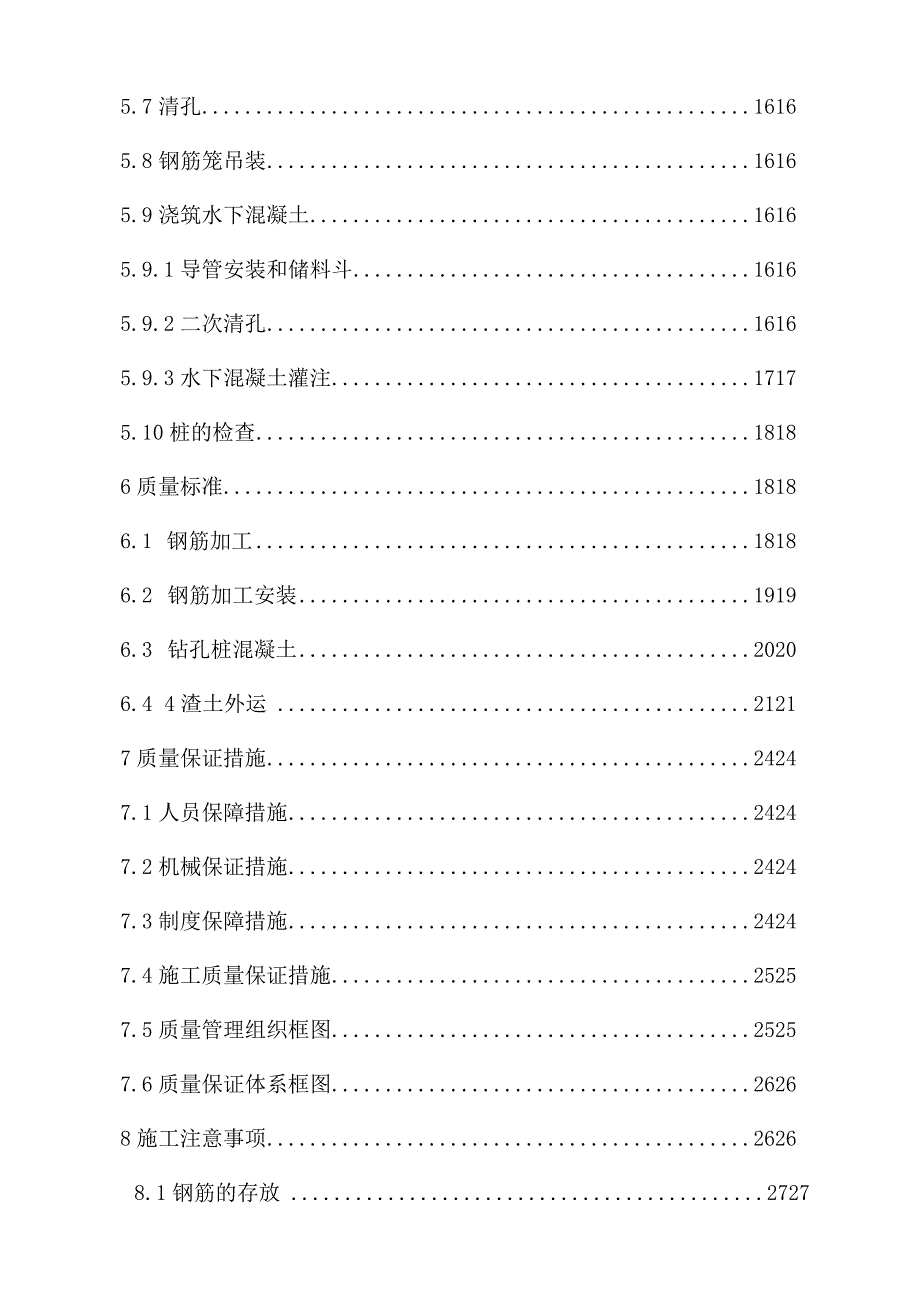

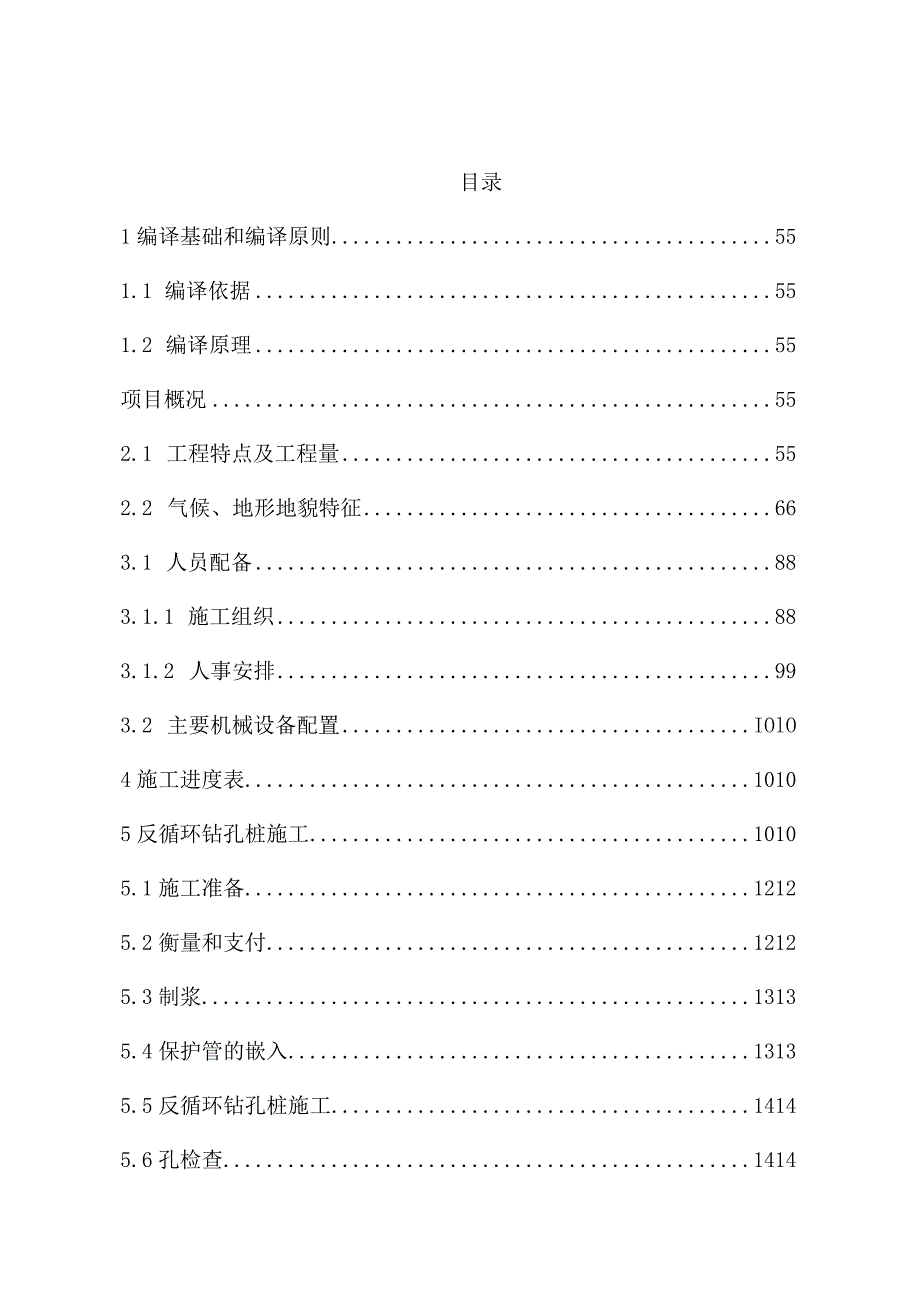

1、反循环钻孔灌注桩施工组织方案设计目录1编译基础和编译原则551.1 编译依据551.2 编译原理55项目概况552.1 工程特点及工程量552.2 气候、地形地貌特征663.1 人员配备883.1.1 施工组织883.1.2 人事安排993.2 主要机械设备配置IOlO4施工进度表10105反循环钻孔桩施工10105.1施工准备12125.2衡量和支付12125.3制浆13135.4保护管的嵌入13135.5反循环钻孔桩施工14145.6孔检查14145.7清孔16165.8钢筋笼吊装16165.9浇筑水下混凝土16165.9.1导管安装和储料斗16165.9.2二次清孔16165.9.3水下

2、混凝土灌注17175.10桩的检查18186质量标准18186.1 钢筋加工18186.2 钢筋加工安装19196.3 钻孔桩混凝土20206.4 4渣土外运21217质量保证措施24247.1人员保障措施24247.2机械保证措施24247.3制度保障措施24247.4施工质量保证措施25257.5质量管理组织框图25257.6质量保证体系框图26268施工注意事项26268.1钢筋的存放27278.2钢筋连接27278.3钢筋笼运输与安装27278.4导管安装27278.5水下混凝土浇筑28289雨季钻孔桩施工措施29299.1材料管理措施29299.2临时用电管理措施29299.3工地区

3、域道路管理措施30309.4技术保障措施303010节水、环保、文明施工措施303010.1 施工水与环境保护管理系统框图303010.2 环境保护措施323210.3 水质保护措施323210.4 文明施工措施333311进度保证措施333312安全保障措施353512.1 安全保障体系353512.2 安全保障措施错误!未定义书签。错误!未定义书签。1编译依据及编译原则1.1 编译依据（一）招标文件、施工图设计和施工组织设计。（一）公路工程质量检验评价标准、公路桥涵施工技术规范等公路桥梁施工及验收规范。（三）施工勘察和现场勘察。（四）单位现有管理人员、技术人员、机械设备的综合实力和经济能力

4、。（五）本单位质量管理体系、环境管理体系、职业健康安全管理体系安全管理规定等。1.2 编译原则（1）根据项目实际情况，制定实施建设计划，确保建设目标的顺利实现。（2）合理安排施工现场，优化施工方案，最大限度减少工程消耗，降低生产成本。（三）积极采用和推广新工艺、新技术、新材料，提高产品科技含量。（4）采用并行、流动的施工方法和网络规划技术，组织施工，有序、平衡、连续地进行施工。2项目概况2.1 工程特点及工程量桥梁墩台基础均采用反循环钻孔桩和摩擦桩基础。主桥桩基376个，坡道桩基56M,Nl桥坡道桩基44个。共476件。钻孔桩用反循环钻头钻孔。平均桩长按50m计算，钻机施工进度指标见下表。反循

5、环钻机钻孔桩施工进度指标表子项目钻机定位钻入第一次清洞挂钢笼安装导管第二次清洞灌注水下混凝土全部的单桩占用时间（小时）242412217反循环钻机07天/1台桩基476个，4个月完成桩基施工。分段同步施工共需要5台反循环钻机,3台装载机和3220台挖掘机。有建筑工人240人。2. 2气候、地形地貌特征根据调查资料和天津市地基土层序划分技术规程（Jl1414-2009）,在约50m深度范围内，场地缺乏下全新世组沼泽相沉积层（Q41h）（层数），更新世第四组沿海潮汐带沉积层（Q3dmc）（层数）。50.00埋深范围内，地基土按成因可分为以下9层，按力学性质可进一步分为12个亚层，自上而下依次描述：

6、1）人工填充层（QnII）该层从上到下可分为2个子层。第一亚层杂填（层号1）：杂色疏松，由废土、砖渣、石块组成。第二子层，素填土（地层编号2）为棕色、软塑、粉质粘土、粘土，含砖渣和石块。2）新系列坑和沟底新沉积层（Q43Nsi）它仅分布在ZKll孔周围。主要由粉砂（层号）组成，呈黑色，呈流塑状态，无层理，含有有机质和腐殖质。部分夹粉质粉质黏土、粉质黏土透镜。3）全新世近期沉积层（Q43Nal）主要由粉砂（层号1）组成，棕黄色，微密至中密状态，无层理，含铁。ZKll孔附近缺少该层。4）全新世上地层大陆冲积层（Q43al）主要由粘土和粉质粘土（层号）组成，呈灰-黄-黄-灰色，软塑-塑性状态，无层状

7、，含铁，属于高压缩性土。局部夹有粉质粘土或粉质土透镜。5）全新世湖相沉积层（Q431+h）主要由粘土和粉质粘土（层号）组成，呈绿-灰-棕-灰色，软塑性状态，无层理，含有腐殖质和有机质。局部包含粘土或粉质土透镜。ZKll孔附近缺少该层。6）全新世中组海相沉积层（Q42m）主要由粉质粘土（第2层）组成，颜色为灰色，以软塑状态为主，有层理和贝壳，是一种高压缩性土壤。局部包含粘土或粉质土透镜。7）下全新世大陆冲积层（Q41al）主要由粘土和粉质粘土（层号）组成，呈灰-黄-棕-黄色，呈可塑性状态，无层理，含铁。8）上更新统第五组大陆冲积层（Q3eal）该层从上到下可分为2个子层第一亚层粘土、粉质粘土（层

8、号1）：棕黄色，塑性状态，无层理，含铁。它仅分布在ZKll孔周围。第二亚层，粉砂，粉砂（层号2）：棕黄色，致密，无层理，含铁。ZKll孔附近缺少该层。9）上更新统第三组大陆冲积层（Q3cal）该层从上到下可分为2个子层第一亚层粘土、粉质粘土（地层数1）：棕黄色，塑性状态，无层理，含铁。它仅分布在ZKll孔周围。第二亚层粉砂、粉砂（层数2）：棕黄色，致密，无层理，含铁。其中2层、层和2层为较好的保持层。根据地层分布和荷载情况，2层粉砂、粉砂，1层粘土、粉质粘土，2层粉砂、粉砂及土层以下具有良好工程性能的土层可用作桥梁对于这个项目。桩端承载层三、人员及机械配置3.1人员配备3. 1.1施工组织组织

9、结构图工程技术部安全质量环板物资设备部3.1.2人员安排（一）主要管理技术人员见表3-L表3-1序列号姓名职称评论1袁波专案经理负责全面组织、协调和管理2敖燕项目总工程师负责施工方案的设计和公开3强德工程部长负责现场施工组织4田萌质检工程师负责现场质量控制和检验5张建文测量负责人负责现场控制6连景成测试负责人负责材料检验和样品保留序列号姓名职称评论7实验者负责试件和混凝土的现场检测8孙凯现场技术员负责现场技术和质量控制9侯海明建筑工人在现场负责现场施工及工艺转换10全职保安员负责现场安全11郭立杰内幕消息负责填写内部信息（二）施工队伍安排考虑到我标段桩基工程量大，工期紧，结合钻孔桩基施工可控环

10、节的特点，为此桥设立了三个施工队。每组作业队每班安排3人，轮班工作，24小时施工，共有作业员15人，反循环钻机5台。3.2主要机械设备配置表3-3主要施工机械设备配置表序列号设备名称规格单元数量状态评论1全站仪径卡TS06塔1好的检测到2等级苏光DSZ2塔1好的检测到3测试检测设备放1好的4钢筋切断机GW40塔2好的5钢筋折弯机GQ40塔2好的6钢筋调直机X12塔1好的7逆循环钻机HG200塔5好的8挖掘机小松220塔2好的9装载机柳工50塔2好的10起重机25T塔3好的11焊机500A塔好的4施工进度桥梁钻孔桩基础计划于2013年11月20日按时开工，2014年3月20日竣工,工期120天。

11、施工期不包括验桩时间。5反循环钻孔桩施工桥梁桩基钻孔灌注桩施工顺序：施工准备f测量放线f出泥f埋套管f反循环钻孔灌注桩施工一验孔一清孔一加固钢笼一注入水下混凝土一打桩检查和注浆桩基施工流程图如下：桩基施工流程图5.1施工准备（1）施工主要管理人员和技术人员应学习、熟悉和审阅设计图纸，充分了解设计意图和技术要求，详细调查现场情况，提前做好技术交底。（2）实验室根据检测要求和频率对现场的钢材、水泥、砂石等材料进行自检。自检合格后，报试验监理工程师现场抽检；（3）人员组织安排到位，施工现场技术管理和施工队员进行了相应的岗前培训，完成了施工的协调工作。施工机械设备已配备到位，并进行了维修和调试，以满足

12、开工的需要。施工便道可满足各种机械设备的正常通行，人员和机械设备可直接进入现场作业。清除现浇桩施工区障碍物，平整场地并填满工作平台，布置排水系统。5.2计量和支付机器进场前，组织测量人员利用全站仪根据闭合线点放线并重新测量桩位，放开桩位线，添加桩位控制桩并加固。到那个地方。并报监理工程师审核。5. 3泥浆生产泥浆的作用是：钻井泥浆由水、粘土和添加剂组成。在钻井中，由于泥浆的相对密度大于水，相同的套管内水头高，泥浆的静水压力大于水，在井壁上形成一层泥皮。井筒，阻挡孔内外渗流，保护孔壁。免于崩溃。在反循环旋转钻井中，泥浆泵从钻杆中心不断地将泥浆泵出孔底，使孔内和钻杆外的泥浆产生连续下降的流速，将钻

13、孔产生的沙子等颗粒带出。泥浆的制备：制浆前应尽量将粘土块打碎，使混合时易于形成浆料，缩短混合时间,提高泥浆质量。泥池的大小要合适，避免泥浆流出，污染环境，悬挂标志（泥池有危险，请勿靠近）。5.4 套管的嵌入测量组放样后，在纵向和横向两侧分别引入两个控制桩，两个控制桩之间的距离为2米，用于控制钻孔时的轴线偏差。控制桩拉好后，拉十字线,用钢丝锤将钻头调整到十字线中心。（如图）套管开挖埋设，套管壁厚6mm,套管埋深270cm,外露套管30cm。套管下埋后，从控制桩上拉出横线，用线锤和钻机调整套管的挠度和倾角。标准保护管的允许偏差为5厘米。保护管埋好后，拉十字线将控制点引至保护管。套管周围用粘性土手工

14、压实。保护管的选择和埋设应遵循以下几点：(1)筒体内径比设计桩径大200-4OOmn1。(2)埋设时，套管中心垂线应与桩基中心线重合。(3)套管埋深根据设计要求或桩位水文地质条件确定。(4)保护管的连接要求管内无突起，耐拉、耐压、耐漏水。5.5 反循环钻孔桩施工钻机就位后，重新测量并校正，钻头对准钻孔中心，钻机底座水平。钻孔时应低速钻孔，以保证桩位的准确性。在沙质土壤层，钻孔应以较慢的速度和厚泥浆进行。钻井速度应通过调整钻压、转速、泥浆指数等参数来控制。，防止孔斜、缩径、塌孔等现象。(1)钻孔时要慢速钻孔。钻头全部进入地层后，加快钻孔速度并做好钻孔记录。(2)钻孔过程中，采用纵横交叉线控制桩位，各班次测量组每隔一天由钻机工人修正桩位和垂直度，保证桩位和垂直度。桩符合规范和检验要求。(3)钻孔后，用孔探仪检查孔。探孔器高度6m,直径比设计桩径小510cmo5.6 6孔检查
