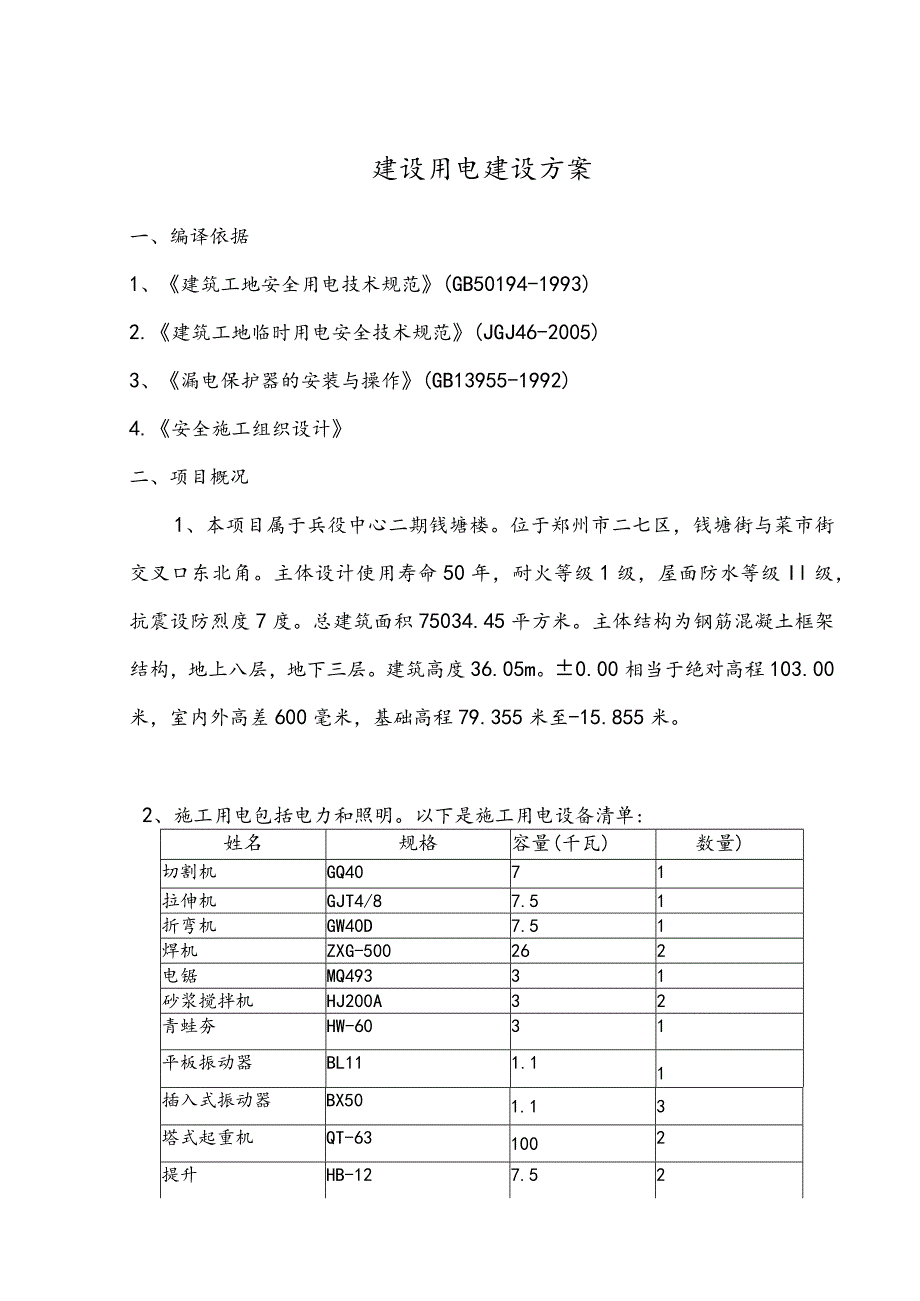

1、目录一、编译依据、项目概况3、施工用电连接四、主要机械设备技术措施要求5、现场电工安排6、施工用电要求7、建筑常用机械用电要求八、停电操作顺序九、安全保障措施10、防雨措施11、冬季用电措施建设用电建设方案一、编译依据1、建筑工地安全用电技术规范(GB50194-1993)2.建筑工地临时用电安全技术规范(JGJ46-2005)3、漏电保护器的安装与操作(GB13955-1992)4.安全施工组织设计二、项目概况1、本项目属于兵役中心二期钱塘楼。位于郑州市二七区，钱塘街与菜市街交叉口东北角。主体设计使用寿命50年，耐火等级1级，屋面防水等级Il级，抗震设防烈度7度。总建筑面积75034.45平

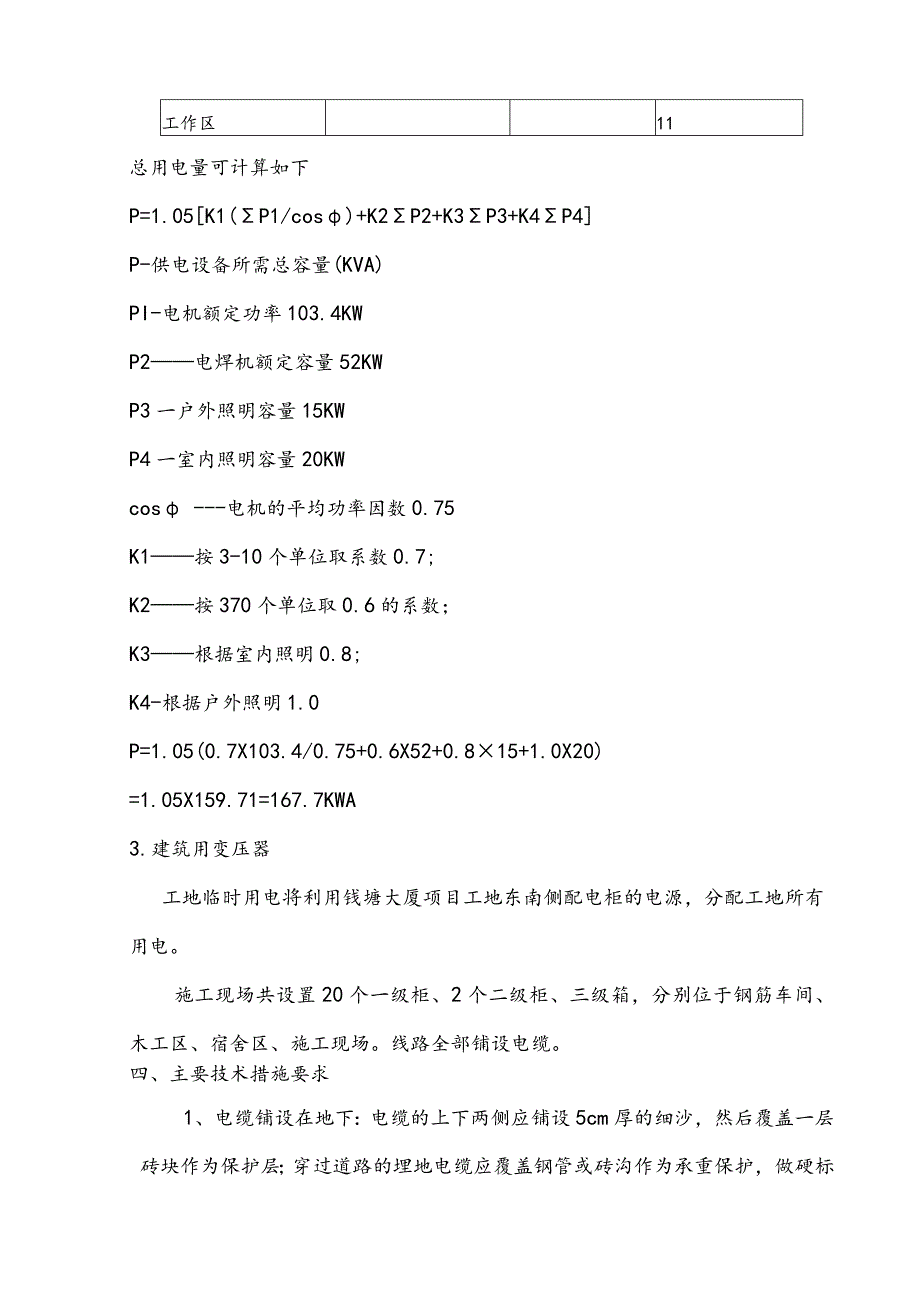

2、方米。主体结构为钢筋混凝土框架结构，地上八层，地下三层。建筑高度36.05m。0.00相当于绝对高程103.00米，室内外高差600毫米，基础高程79.355米至-15.855米。2、施工用电包括电力和照明。以下是施工用电设备清单:姓名规格容量(千瓦)数量)切割机GQ4071拉伸机GJT4/87.51折弯机GW40D7.51焊机ZXG-500262电锯MQ49331砂浆搅拌机HJ200A32青蛙夯HW-6031平板振动器BL111.11插入式振动器BX501.13塔式起重机QT-631002提升HB-127.52工作区11总用电量可计算如下P=1.05K1(P1/cos)+K2P2+K3P3+

3、K4P4P-供电设备所需总容量(KVA)PI-电机额定功率103.4KWP2电焊机额定容量52KWP3一户外照明容量15KWP4一室内照明容量20KWcos电机的平均功率因数0.75K1按3-10个单位取系数0.7;K2按370个单位取0.6的系数；K3根据室内照明0.8;K4-根据户外照明1.0P=1.05(0.7X103.4/0.75+0.6X52+0.815+1.0X20)=1.05X159.71=167.7KWA3.建筑用变压器工地临时用电将利用钱塘大厦项目工地东南侧配电柜的电源，分配工地所有用电。施工现场共设置20个一级柜、2个二级柜、三级箱，分别位于钢筋车间、木工区、宿舍区、施工现

4、场。线路全部铺设电缆。四、主要技术措施要求1、电缆铺设在地下：电缆的上下两侧应铺设5cm厚的细沙，然后覆盖一层砖块作为保护层；穿过道路的埋地电缆应覆盖钢管或砖沟作为承重保护，做硬标线。电缆埋深应为60cm。移动开关盒的电缆采用拖地式。2、主配电板布置在配电室内，采用金属柜。配电室共有3路，并配有主隔离开关、支路隔离开关、主自动开关和支路自动开关、漏电保护器。配电箱应配备主隔离开关、漏电保护开关和断路器。总开关电流的额定值和动作值应与分流开关的额定值和初始额定值相适应，其他开关盒应实行“一机一间一保护”制度。开关箱内的开关柜必须能够在任何情况下使用设备电源隔离。如果配电盘多于三个，则应安装一个总

5、开关。每个分支开关都应标明电路名称，并配备合适的漏电保护器。.3、对于配电箱，开关箱底部与地面的距离应保持在1.31.5m的范围内，开关箱底部与地面的距离应在0.5ITl范围内。0.61.5m0并且有防水弯头，接线要整齐，相序要清楚，绑扎要牢固。电气设备到配电箱的安全距离不小于5mo4.接地保护到零和防雷。电气设备的所有金属外壳和与电气设备相连的金属结构必须有可靠的接地。保护性零线应为多股铜线，严禁使用单股铝芯线。工作零线应与保护地线分开。零线与设备、端子板的连接要牢固，360度全方位。接线板的每个螺钉只内容一个设备保护中性线。带零保护的单相220V电气设备应单独设置保护零线。用于防雷接地的电

6、气设备必须同时反复接地。同一接地体可用于同一电气设备的重复接地和防雷接地。保护中性线必须在配电室或主配电箱内反复接地，在配电线路的中端和末端必须反复接地。手持式电气设备的保护性中性线应采用绝缘良好的多股铜线橡套电缆，其截面不应小于1.5mm2,芯线颜色应为绿/黄双色金属丝。5、接地电阻测试：使用仪器：接地电阻测试仪-ZC298B-2表号：145部分开关室钢筋车间木工区生活区域接地电阻(Q)4.23.50.63.75、现场电工安排现场分配专业电工1名，负责现场施工用电、维修及配电值班工作。此外，各施工队配合专业电工负责各施工队的临时照明工作。6、施工用电的总则要求1、电工是特种作业人员，必须通过

7、正规培训考试，取得资格证书，方可上岗，按规定操作。2、在架空线一侧作业时，必须保持安全作业距离。当因条件限制不能达到最小安全操作距离时，应设置防护栏、围栏、警示标志等防护措施。3、施工现场必须在中性点直接接地的电力线路中使用TN-S过零保护系统。4、开关盒内漏电保护器的额定漏电动作电流不应大于30mA,额定漏电动作时间应小于或等于0.1S。5、必须实行“一机一闸一保护”制度，严禁同一开关直接控制两台或多台电气设备。6、保护零线上不得安装开关。在任何情况下，不得将保护零线用作负载线。7、电气设备的金属外壳必须接地或接零保护。8、对产生振动的设备进行保护的连接点应不少于两个。9、配电箱内应标明配电

8、线路名称及各工作线路名称。10、电气设备临时检修或开关箱、配电箱检修时，应断开上级配电箱相应的隔离开关，挂上临时检修板或指定专人保护它。其他人员不得擅自开启和送电。.11、发生电气火灾时，立即切断电源，用干沙灭火，或使用干粉灭火器。严禁使用导电灭火剂灭火。12、配电箱和开关箱必须能自由开关，带锁，防雨、防尘。7、建筑常用机械用电量的总则要求1、电动工程机械、手持电动工具及电气安全装置应符合相应的国家标准、专业标准和安全技术规程，并具有产品合格证和操作说明书。2、蛙棒必须配备漏电保护器，其额定漏电动作电流不应大于15mA,额定漏电动作时间应小于0.1S。负载线应为橡套铜芯软电缆。操作时必须按要求

9、穿戴绝缘胶鞋和绝缘手套，并由专人调整电缆。电缆长度不应大于50m。3、焊接机械：焊接机应放置在防雨通风良好的地方，焊接现场不内容堆放易燃易爆物品。4、手持式电动工具的负载线必须是铜芯橡套、无接头的软电缆。外壳、手柄、负载线、插头、开关等必须完好。使用前必须进行空载检查，才能正常使用。5、板式振动器、振动棒、钢材加工机械、水泵等必须实行“一机一闸、一保”，负载线必须为橡套铜芯软电缆，水的负载线泵必须为YHS型防水橡套电缆，不得承受任何外力8、断电和通电操作顺序如下：动力传输：主配把箱配电箱开关箱执行开关一停电：实施开关开关箱配电箱恁配电箱(电力故獐紧急情况除外)九、安全保障措施1、本项目“安检”

10、领导小组要经常检查电气设备，对需要重新布置和使用的设备、机械进行全面检查，并有专职项目安全员负责日常检查，并定期做记录。设备布局必须拆除重新布置，违规使用的设备必须立即整改，并履行审查验收手续。2、建筑工地电气火灾预防措施施工现场火灾的主要原因Do电路过载会引起火灾。线路上的电气设备长期过载，使用的电流超过导线的安全载流能力。这时，如果保护装置选择不合理，线芯过热会损坏绝缘层并烧毁，从而引起火灾。2)o线路短路引起火灾。由于电线安全距离不足、绝缘等级不足、电缆老化损坏或人为操作不慎造成线路短路。，绝缘层燃烧，引起火灾。3)o接触电阻过大可能会引起火灾。导线接头连接不好、端子压接不牢固、开关触点

11、接触不牢等，接触电阻增大，随着时间的增加发生局部氧化，接触氧化后电阻增加。当电流流过电阻器时，它会消耗电能并产生热量，这可能会过热并引起火灾。4)o变压器、电机等设备运行故障引起火灾。变压器长期超负荷运行或制造质量差会造成线圈绝缘损坏、匝间短路、铁芯涡流增大引起过热、变压器老化、击穿、发热绝缘油会引起火灾或爆炸。5)o电加热设备和照明设备使用不当可能会引起火灾。电炉等电加热设备的表面温度很高，使用不当会引起火灾；大功率照明灯具和其他易燃材料距离太近而不会引起火灾。6)o电弧和火花会引起火灾。电焊机和点焊机在使用时，电弧和火花会引燃周围物体而引起火灾。3.防止电气火灾的措施针对电气火灾的原因，在

12、施工组织设计中应制定有效的预防措施。1)。在设计施工组织时，应根据用电设备的耗电量正确选择导体的截面Q理论上，应该避免线路的超载使用。应谨慎选择保护装置。来保护线路。2)o电线架空敷设时，安全距离必须符合规范要求。配电线路采用熔断器进行短路保护时，熔体的额定电流必须小于电缆或绝缘线通过管子的内容载流量的2.5倍，或开路绝缘线内容载流量的1.5倍容量Q经常教育用电者正确执行安全操作规程，避免因操作不当引起火灾。3)o电气操作人员应认真执行规范，正确接线，压紧端子。各种开关触点应压接牢固。连接铜铝时，应有过渡端子，多股线应与端子一起安装或镀锡，以防增加电阻引起火灾。4)0配电室防火等级应大于三级，

13、室内应配备沙箱和绝缘灭火器。严格执行变压器运行维护制度，每年按季度进行四次停电清理检查。现场严禁电机超载，电机周围不得有易燃物。发现问题及时解决，确保设备正常运行。5)o施工现场严禁使用电炉。使用碘鸨灯时，灯与易燃物的距离应大于30cmo室内不得使用功率超过100W的灯泡，严禁使用床头灯。6)o使用焊机时，应实行防火证制度，并有专人监督。焊缝周围不得有易燃物，并备有防火设备。焊机应放置在通风良好的地方。7)o施工现场的高大设备和可能产生静电的电气设备应接地防雷防静电，避免因雷击和静电火花引起火灾。8)o储存易燃气体和易燃物的仓库内的照明装置必须是防爆设备，电线的敷设、灯具的安装、电线与设备的连

14、接应符合有关规范的要求。9)o配电箱和开关箱内严禁存放杂物和易燃物品，并指定专人负责定期清理。10)o在有消防设施的施工现场，消防泵的电源应由从主箱引出的专用电路供电，该电路不应装漏电保护器。当电源发生接地故障时，可加装单相接地报警装置。有条件的施工现场，此回路电源应由两个电源供电，电源线末端应可切换。11)o施工现场要建立消防巡查制度，强化电气消防领导制度，组建电气消防队伍。12)o施工现场发生电气火灾时，扑救电气火灾时应注意以下事项：迅速切断电源，防止事态升级。切断电源时，请戴上绝缘手套并使用带绝缘手柄的工具。火场距离开关较远，需要剪断电线时，应将火线和零线分开错位剪断，避免钳口短路，防止

15、电源线掉到开关上。接地并造成短路，造成人员触电。当因其他原因不能及时切断电源线时，一方面派人到电源端拉刹车，另一方面在灭火时，人体各部位应与带电体保持一定距离，必须佩戴绝缘用品O扑灭电气火灾时，使用干粉灭火器、二氧化碳灭火器、1211灭火器或干砂等绝缘性能好的灭火剂。严禁使用导电灭火剂灭火。十、雨水对策1、设备运行保护记录齐全，每月检查维护及时，做好防雷、保护接地、接零保护检查。2、施工现场的漏电保护装置应齐全、有效，防止雷击和漏潮造成的损失。3、现场用电必须高标准、严要求。使用的线路不损坏，不老化，绝缘性好。配电箱防雨措施完善。使用的绝缘胶带必须使用防水绝缘胶带和外部保护胶带。4、工程接地防雷系统完备有效，设备防雷设施齐全，防止雷击或侧雷击。5、雷雨过后做好检查记录。电工工人必须经过专业培训和认证。11、冬季用电措施1、设备运行保护记录齐全，每月检查维护及时，做好防雷、保护接地、接零保护检查。2、施工现场的漏电保护装置应齐全、有效，防
