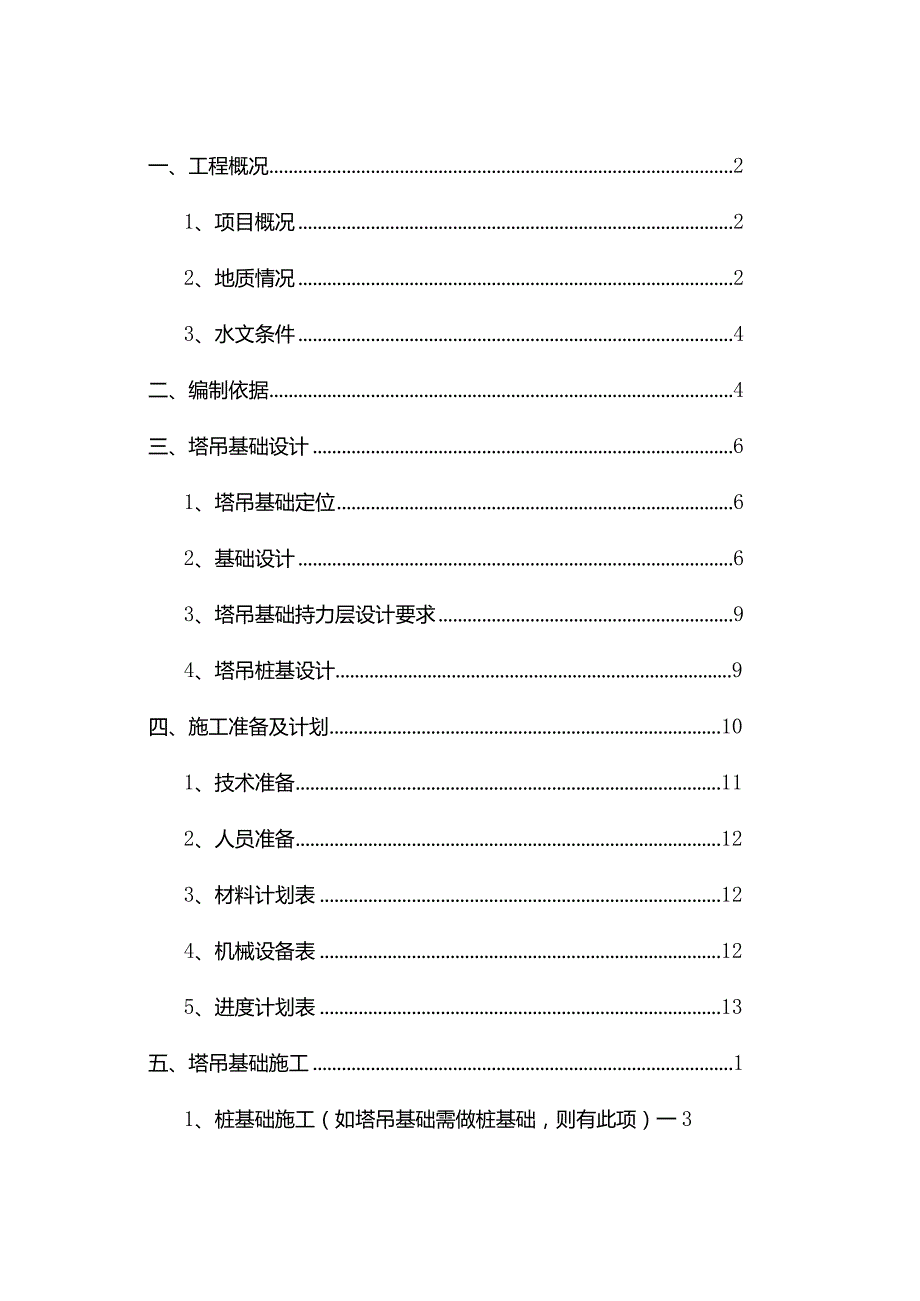

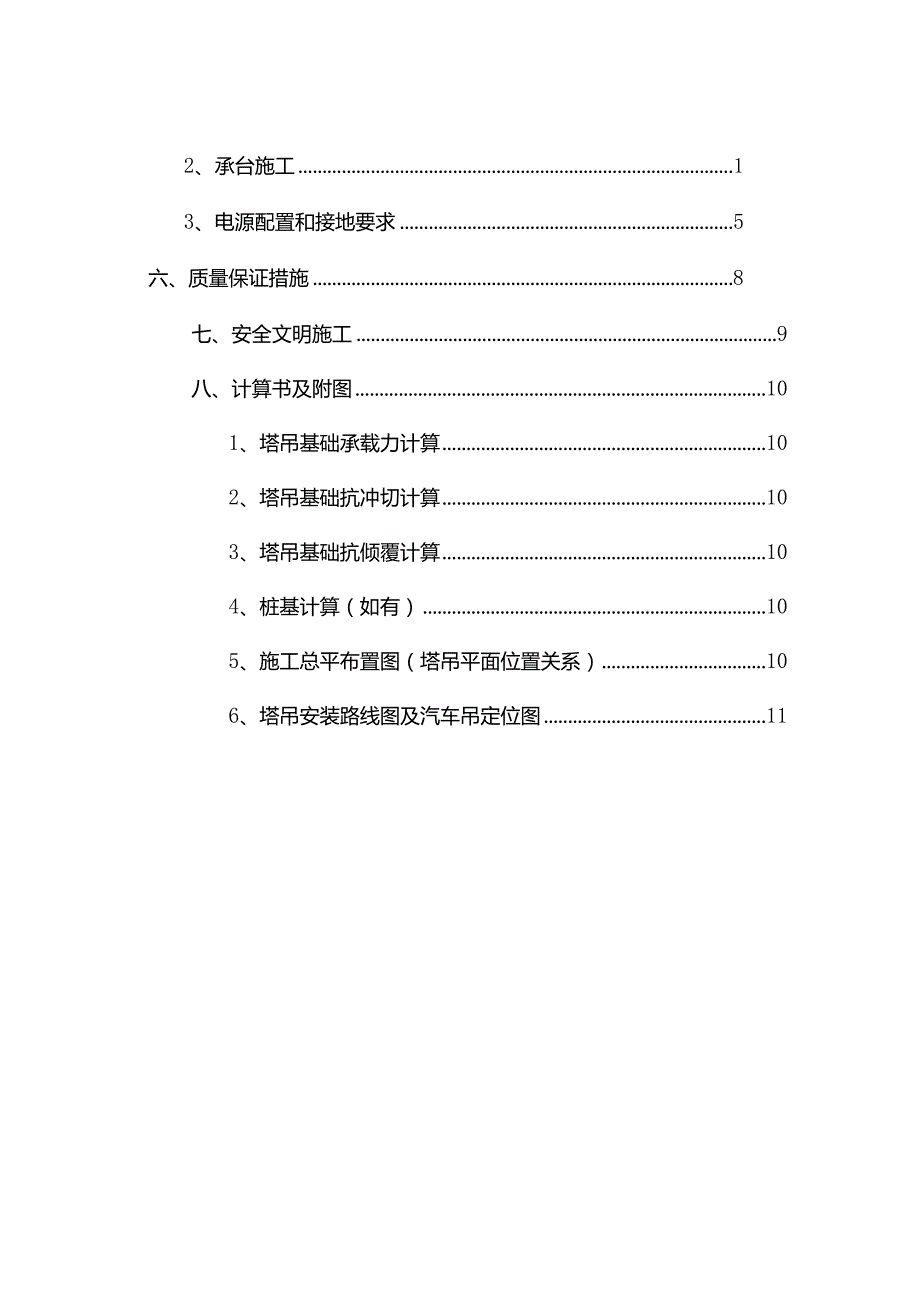

1、一、工程概况21、项目概况22、地质情况23、水文条件4二、编制依据4三、塔吊基础设计61、塔吊基础定位62、基础设计63、塔吊基础持力层设计要求94、塔吊桩基设计9四、施工准备及计划101、技术准备112、人员准备123、材料计划表124、机械设备表125、进度计划表13五、塔吊基础施工11、桩基础施工（如塔吊基础需做桩基础，则有此项）一32、承台施工13、电源配置和接地要求5六、质量保证措施8七、安全文明施工9八、计算书及附图101、塔吊基础承载力计算102、塔吊基础抗冲切计算103、塔吊基础抗倾覆计算104、桩基计算（如有）105、施工总平布置图（塔吊平面位置关系）106、塔吊安装路线图

2、及汽车吊定位图11一、工程概况1、项目概况湘潭万达广场项目位于湘潭万达广场项目位于湘潭市岳塘区芙蓉路北、晓塘路南、万达东路与万达西路之间。项目分为A、B两个地块，A地块主要为商业综合体、写字楼、酒店；B地块为住宅、底商。是集购物、休闲、娱乐、餐饮、商务、社交于一体的一站式大型城市综合体。其占地256亩，总建筑面积88.6万M2,其中地上71.9万m2,地下16.7万In2。建设单位：湘潭万达广场投资有限公司设计单位：中冶南方工程技术有限公司监理单位：厦门勤奋建设工程监理有限公司施工单位：中国建筑第二工程局有限公司2、地质情况2. 1地形地貌原始地貌为剥蚀残丘，现场地已基本挖填方平整，整体场地标

3、高由北往南分阶梯降低，标高在44.2-56.2m之间。2.2地质构造和地层岩性拟建场地内埋藏地层自上而下依次描述如下：人工填(Qml)(“”为地层编号，下同)：属素填土，为黄褐、红褐杂灰褐色，主要由粘性土组成，混杂少量砖块、碎石，局部含混凝土块，其硬杂质含量约5%,密实度不均匀，结构松散。层厚0.303.50mo第四系新近冲积(Q4al)粉质粘土：黄褐、灰褐等色，含少量砾石，软可塑状态，摇振无反应，光泽反应稍有光滑，干强度中等，韧性中等。在311、318、321、322、338、347号钻孔遇见该层，层厚0.803.70mo粉质粘土：红褐、黄褐色夹灰白色斑纹，具花斑状结构，上部含少量黑褐色铁镒

4、质氧化物结核，硬塑坚硬状态，摇振无反应，光泽反应稍有光滑，干强度中等，韧性中等。层厚LoO8.20m。粉质粘土：黄褐、灰白色夹少量灰白色斑纹，下部含约10-25%的中细砂和砾石，可塑硬塑状态，摇振无反应，光泽反应稍有光滑，干强度中等，韧性中等。层厚O.702.80m。砾砂：褐黄、褐等色，石英质，混约1020%左右的粘性土，下部含少量圆砾。湿饱和，稍密中密实状态。层厚0.806.50圆砾：黄褐、褐灰等色，石英质，呈亚圆形，粒径一般为220mm,不均匀含530%卵石，卵石粒径一般25cm最大IOcm,分选性较差，不均匀含少量粘性土，呈饱和，稍中密状态。在323、349352、360、361、368

5、、369、371373号钻孔遇见该层,层厚0.804.30mo第四系残积(Qel)粘土：红褐色，夹少量灰白色斑块，系由泥质粉砂岩风化残积而成，原岩结构可辨，下部不均匀夹少量强风化岩块，可塑硬塑状态，摇振无反应，光泽反应稍有光滑，干强度中等，韧性中等。所有钻孔均遇见该层，层厚0.502.40m。强风化（Y3）粉砂质泥岩：大部分矿物成份已风化变质，节理裂隙极发育，岩芯呈碎块夹土状、饼状，岩块用手可折断，冲击钻进较困难，属极软岩，岩体完整程度为极破碎，岩体基本质量等级分类为V级。所有钻孔均遇见该层，层厚L203.80m。中风化（丫2）粉砂质泥岩：部分矿物成分已风化变质，节理裂隙较发育，岩芯呈柱状、短

6、柱状，冲击不可钻进，属极软岩，岩体完整程度为较完整，岩体基本质量等级分类为V级。所有钻孔均遇见该层,揭露厚度7.7020.40m,层厚不详。3、水文条件杂填土层和粘性土层均为弱透水层，冲积圆砾为强透水层。其潜水主要赋存在圆砾中，受湘江水补给，水量较丰富。场地稳定地下水位埋深为6.908.60米，标高为59.2260.88米。二、编制依据序号类别名称编号1国标建筑地基基础工程施工质量验收规范GB50202-20022建筑工程施工质量验收统一标准GB50300-20133建筑基坑工程监测技术规范GB50497-20094建筑地基基础设计规范GB50007-20115混凝土结构工程施工规范GB506

7、66-20116混凝土结构工程施工质量验收规范GB50204-20157混凝土强度检验评定标准GB50107-20108起重设备安装工程施工及验收规范GB50278-20109多丝大直径高强度低松驰预应力钢绞线GB/T31314-201410预应力混凝土用钢绞线GB/T5224-201411预应力筋用锚具、夹具和连接器GB/T14370-200712行标塔式起重机混凝土基础工程技术规程JGJ/T187-200913大型塔式起重机混凝土基础工程技术规JGJ/T301-201314混凝土预制拼装塔机基础技术规程JGJ/T197-201015无粘结预应力混凝土结构技术规程JGJ92-200416预应

8、力筋用锚具、夹具和连接器应用技术规程JGJ85-201017预应力用液压千斤顶JG/T321-201118预应力用电动油泵JG/T319-201119施工现场临时用电安全技术规范JGJ46-201220建筑施工安全检查标准JGJ59-201121建筑起重机械安全监督管理规定建设部令第166号22地标湖南省建筑起重机械安全生产管理办法湘建建2009340号23其他湘潭万达广场项目工程施工组织设计24湘潭万达广场项目工程岩土工程勘察报告25湘潭万达广场项目工程施工图26湖北江汉TC5610Z-6塔机说明书27现场踏勘及对工程的调查、了解情况28B区12#塔吊定位布置图三、塔吊基础设计1、塔吊基础定

9、位综合考虑各种因素，我部将采用一台QTZ63(TC5610Z-6)型号塔吊，具体定位如下图：颔颤顿2、基础设计该塔吊主要针对本工程B地块C组团8#栋施工，塔吊安装高度约为HO米,基础尺寸为：5000*5000*1350,混凝土强度等级C35。基础配筋为上下两层纵横向布置主筋C25200,拉筋C12400；采用承台基础的形式作为塔吊的承重构件,地基为天然地基，承台基础下浇注100厚C15碎垫层。基础图纸如下：14ReinforcementbarBEmbeddedboltsM3912Packmq11Washer10GBT41-2000NutM399Concrete8GBT6170-2000NutM

10、127GBT93-1987SprmqWasher126GBT5783-2000BoltM12405Ealhmgcable4Earfhinqrod3ReinforcementbarlNo代号CodeE温4H3NO3ReinfOrcementbar用户自鲁ProndedWusersJl畀长1690Theunfoldedlengthis1690dm8080CZL8012903、塔吊基础持力层设计要求根据地质勘察报告，塔吊基础以圆砾岩层为持力层，设计地基承载力是300kPa塔吊基础的基桩承受拉、压荷载作用，计算时需计算抗压及抗拔承载力，还要验算桩身主筋的抗拉能力。基桩承载力必须满足的条件:1.2Rz0

11、kmax月NkZOknIin（偏心荷载作用RZOknIaX（轴心荷载作用）基桩竖向抗压承载力特征值R可按下式计算R=Ra=QukOUk=UZWSigsikli+wpqpkAp基桩竖向抗拉承载力特征值Nk可按下式计算:Nk=TUk+GPTuk=iuiwsikasikli桩身结构抗压、抗拉承载力必须满足以下条件抗压承载力二山cfcAp=l.35x0kmax抗拉承载力二fyAszl.35x0kmin式中:4c成桩工艺系数fc混野十抗压强度设计值Ap桩身混凝土截面积fy桩主筋抗拉强度设计值：As主筋截面积GP桩自重，在地下水位以下取浮容重.四、施工准备及计划总则；1、为确保工程达到预期的质量目标，围绕
