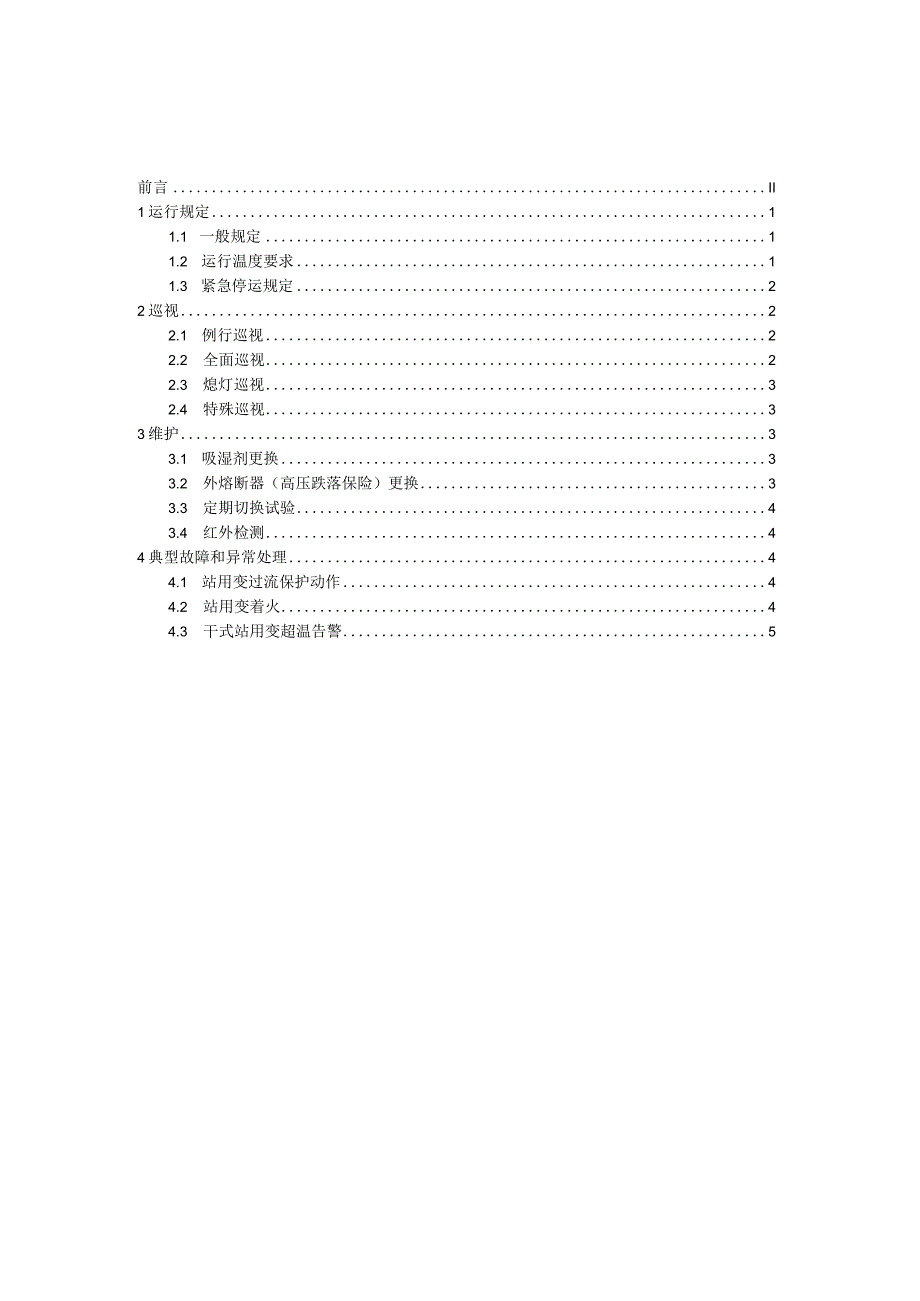

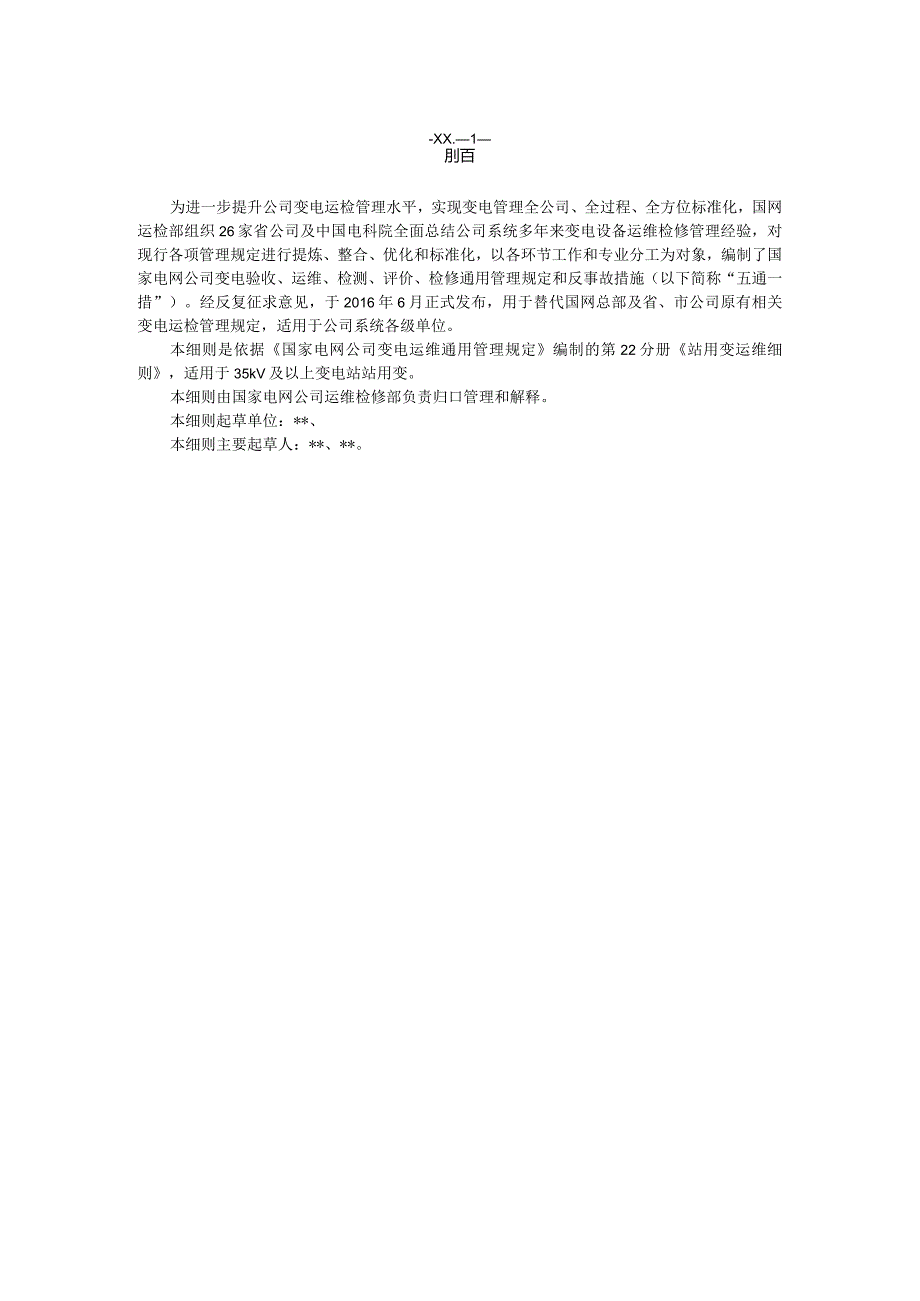

1、规章制度编号:国网(运检/4)*-2016国家电网公司变电运维通用管理规定第22分册站用变运维细则国家电网公司二。一六年六月前言II1运行规定11.1 一般规定11.2 运行温度要求11.3 紧急停运规定22巡视22.1 例行巡视22.2 全面巡视22.3 熄灯巡视32.4 特殊巡视33维护33.1 吸湿剂更换33.2 外熔断器(高压跌落保险)更换33.3 定期切换试验43.4 红外检测44典型故障和异常处理44.1 站用变过流保护动作44.2 站用变着火44.3 干式站用变超温告警5-XX.1刖百为进一步提升公司变电运检管理水平,实现变电管理全公司、全过程、全方位标准化,国网运检部组织26家
2、省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验,对现行各项管理规定进行提炼、整合、优化和标准化,以各环节工作和专业分工为对象,编制了国家电网公司变电验收、运维、检测、评价、检修通用管理规定和反事故措施(以下简称“五通一措”)。经反复征求意见,于2016年6月正式发布,用于替代国网总部及省、市公司原有相关变电运检管理规定,适用于公司系统各级单位。本细则是依据国家电网公司变电运维通用管理规定编制的第22分册站用变运维细则,适用于35kV及以上变电站站用变。本细则由国家电网公司运维检修部负责归口管理和解释。本细则起草单位:*、本细则主要起草人:*、*。站用变运维细则1运行规定1.1
3、 一般规定1.1.1 当任一台站用变退出时,备用站用变应能自动切换至失电的工作母线段继续供电。1.1.2 新投运站用变、涉及绕组接线的大修或低压回路进行拆、接线工作后恢复时,必须进行核相。1.1.3 站用变电源电压等级、联结组别、短路阻抗、相角不一致时,严禁并列运行。1.1.4 切换不同电源点的站用变时,严禁站用变低压侧并列,严防造成站用变倒送电。1.1.5 站用变在额定电压下运行,其二次电压变化范围一般不超过-5%+101.1.6 站用变存在较为严重的缺陷(例如:严重漏油、有局部过热现象,油中溶解气体分析结果异常等)或者绝缘有弱点时,不宜超额定电流运行。1.1.7 现场就地温度计指示与远方显
4、示的温度应基本保持一致,误差一般不超过土5o1.1.8 在下列情况下,站用变有载分接开关禁止调压操作:a)真空型有载开关轻瓦斯保护动作发信时;b)有载分接开关油箱内绝缘油劣化不符合标准;c)有载分接开关储油柜的油位异常。1.1.9 树脂绝缘干式站用变宜安装在室内;安装在室外时,应带防护外壳,站用变门要求加装机械锁或电磁锁;站用变壳体选用易于安装、维护的铝合金材料(或者其他优质非导磁材料),下有通风百叶或网孔,上有出风孔,外壳防护等级大于IP20。1.1.10 室外运行的站用变,应在站用变低压侧接线端子处加装绝缘罩,引线部分应采取绝缘措施。站用变母排应加装绝缘护套。1 -2运行温度要求1.1.1
5、 油浸式站用变的上层油温不超过95,温升不超过55K。正常运行时,上层油温不宜经常超过85o1.1.2 正常运行时,干式站用变的绝缘系统温度及绕组平均温升不超过表1中所列出的相应限值。表1干式站用变绕组温升限值绝缘系统温度(绝缘等级)额定电流下的绕组平均温升限值K105(八)60120(E)75130(B)80155(F)100180(三)1252001352201501.3紧急停运规定发现站用变有下列情况之一,应立即将站用变停运:1.3. 1站用变喷油、冒烟、着火。1.3.2 站用变严重漏油使油面下降,低于油位计的指示限度。1.3.3 站用变套管有轻微裂纹、局部损坏及放电现象,需要停运处理。
6、1.3.4 站用变内部有异常响声,有爆裂声。1.3.5 站用变在正常负载下,温度不正常并不断上升。1.3.6 高压熔断器连续熔断。1.3.7 站用变引出线的接头过热,红外测温显示温度达到严重发热程度,需要停运处理。1.3.8 干式站用变环氯树脂表面出现爬电现象。2巡视2.1 例行巡视2.1.1 运行监控信号、灯光指示、运行数据等均应正常。2.1.2 各部位无渗油、漏油。2.1.3 套管无破损裂纹、无放电痕迹及其它异常现象。2.1.4 1.4本体声响均匀、正常。2.1.5 引线接头、电缆应无过热。2.1.6 站用变低压侧绝缘包封情况良好。2.1.7 站用变各部位的接地可靠,接地引下线无松动、锈蚀
7、、断股。2.1.8 电缆穿管端部封堵严密。2.1.9 有载分接开关的分接位置及电源指示应正常,分接档位指示与监控系统一致。2.1.10 本体运行温度正常,温度计指示清晰,表盘密封良好、防雨措施完好。2.1.11 压力释放阀、安全气道及防爆膜应完好无损,无漏油现象。1.1.1 1.12气体继电器内应无气体。1.1.13 储油柜油位计外观正常,油位应与制造厂提供的油温、油位曲线相对应。1.1.14 呼吸器呼吸畅通,吸湿剂不应自上而下变色,上部不应被油浸润,无碎裂、粉化现象,吸湿剂潮解变色部分不超过总量的2/3,油杯油位正常。1.1.15 干式站用变环氧树脂表面及端部应光滑、平整,无裂纹、毛刺或损伤
