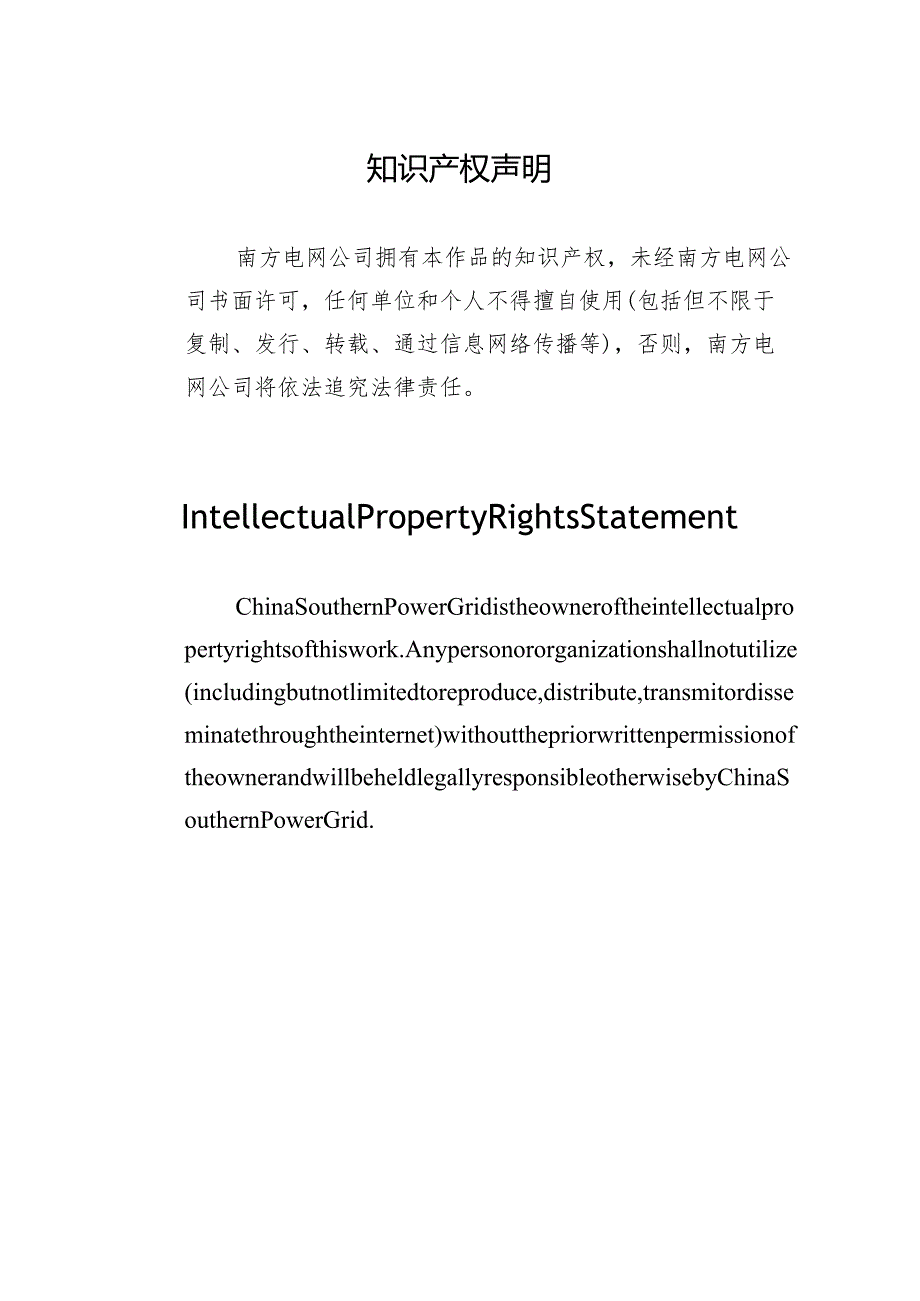

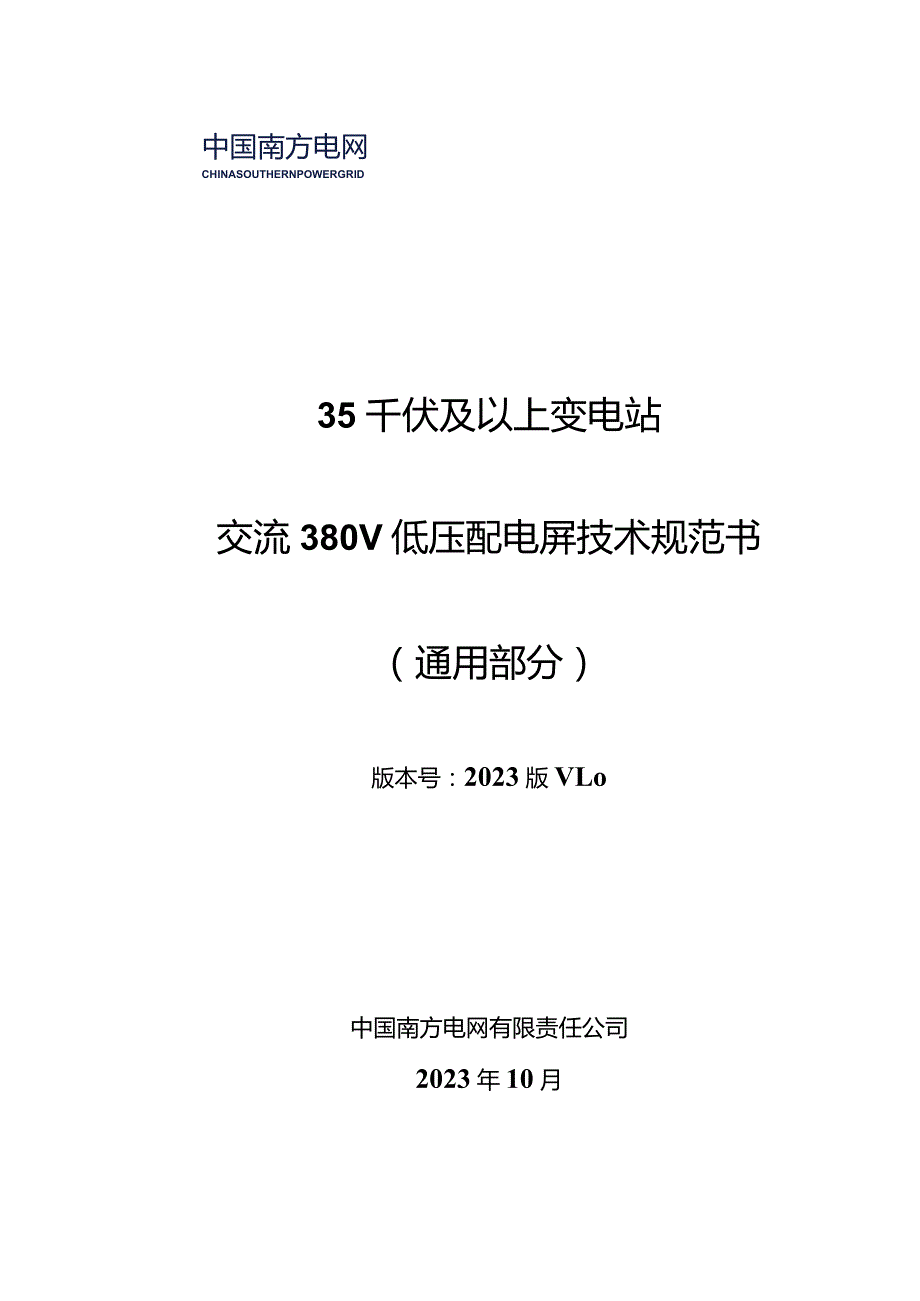

1、中国南方电网CHINASOUTHERNPOWERGRID35千伏及以上变电站交流380V低压配电屏技术规范书（通用部分）版本号：2023版VLo中国南方电网有限责任公司2023年10月知识产权声明南方电网公司拥有本作品的知识产权，未经南方电网公司书面许可，任何单位和个人不得擅自使用(包括但不限于复制、发行、转载、通过信息网络传播等)，否则，南方电网公司将依法追究法律责任。IntellectualPropertyRightsStatementChinaSouthernPowerGridistheowneroftheintellectualpropertyrightsofthiswork.Anyp

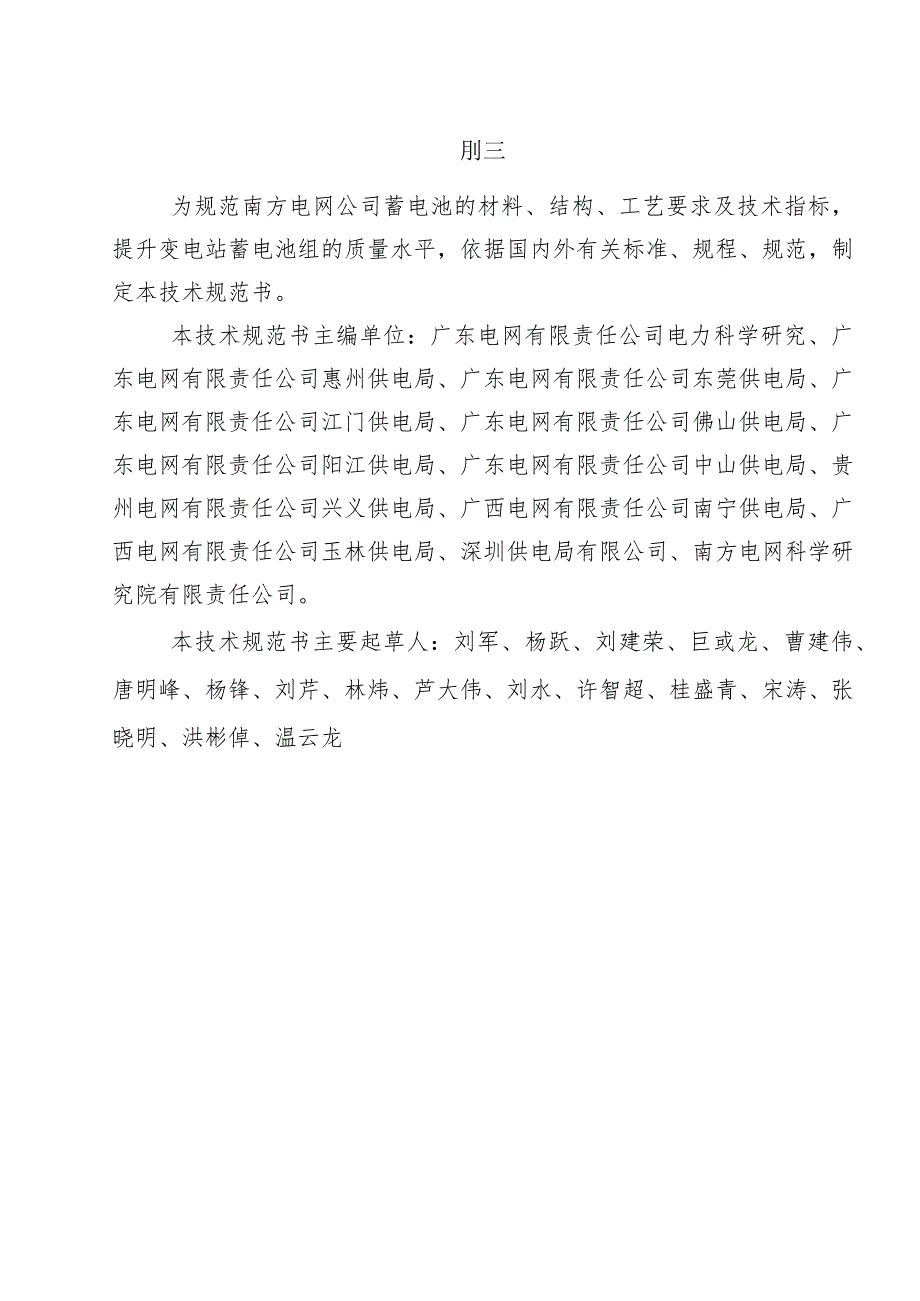

2、ersonororganizationshallnotutilize(includingbutnotlimitedtoreproduce,distribute,transmitordisseminatethroughtheinternet)withoutthepriorwrittenpermissionoftheownerandwillbeheldlegallyresponsibleotherwisebyChinaSouthernPowerGrid.刖三为规范南方电网公司蓄电池的材料、结构、工艺要求及技术指标，提升变电站蓄电池组的质量水平，依据国内外有关标准、规程、规范，制定本技术规范书。本技

3、术规范书主编单位：广东电网有限责任公司电力科学研究、广东电网有限责任公司惠州供电局、广东电网有限责任公司东莞供电局、广东电网有限责任公司江门供电局、广东电网有限责任公司佛山供电局、广东电网有限责任公司阳江供电局、广东电网有限责任公司中山供电局、贵州电网有限责任公司兴义供电局、广西电网有限责任公司南宁供电局、广西电网有限责任公司玉林供电局、深圳供电局有限公司、南方电网科学研究院有限责任公司。本技术规范书主要起草人：刘军、杨跃、刘建荣、巨或龙、曹建伟、唐明峰、杨锋、刘芹、林炜、芦大伟、刘水、许智超、桂盛青、宋涛、张晓明、洪彬倬、温云龙本技术规范书对应的专用部分目录序号名称品类优化清单对应型号1中国

4、南方电网有限公司35千伏及以上变电站交流380V低压配电屏技术规范书（专用部分）380V低压配电屏，ATSE,1600A380V低压配电屏，非ATSE,1600A380V低压配电屏，ATSE,800A380V低压配电屏，非ATSE,800A380V低压配电屏，ATSE,400A380V低压配电屏，非ATSE,400A1总则1.1 本技术规范书适用于中国南方电网有限责任公司采购的35kV及以上变电站交流38OV低压配电屏设备，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2 本技术规范书提出的是最低限度的技术要求，并未对所有技术细节作出规定，也未充分引述有关

5、标准和规范的条文，投标方应提供符合本规范书和工业标准的优质产品。凡本技术规范书中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。对国家有关安全、环保等强制性标准，必须满足其要求（如低压断路器等）。1.3 投标方应提供ISO-9001质量认证书或相当的认证文件、国家电力部门鉴定证书和生产许可证、3C认证证书（满足GB7251.8低压成套开关设备和控制设备智能型成套设备通用技术要求）等，提供给本标书的设备必须提供在电力系统运行的良好记录。1.4 如果投标方没有以书面形式对本技术规范书的条文提出异议，则意味着投标方提供的

6、设备完全符合本技术规范书的要求。如有异议，不管是多么微小，都应在报价书中以“对技术规范书的意见和同技术规范书的差异”为标题的专门章节中加以详细描述。1.5 本技术规范书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。1.6 本技术规范书经招标、投标双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。若本技术规范书涉及有关商务方面内容，如与招标文件的商务部分矛盾时，以商务部分为准。1.7 本技术规范书未尽事宜，由招标、投标双方协商确定。1.8 投标方在应标技术规范书中应如实反映应标产品与本技术规范书的技术差异。如果投标方没有提出技术差异，而在执行合同的过程中，招标方发现

7、投标方提供的产品与其应标技术规范书的条文存在差异，招标方有权利要求退货，并将对下一年度的评标工作有不同程度的影响。1.9 投标方应在应标技术部分按本技术规范书的要求如实详细的填写应标设备的标准配置表，并在应标商务部分按此标准配置进行报价，如发现二者有矛盾之处，将对评标工作有不同程度的影响。1.10投标方应充分理解本技术规范书并按本技术规范书的具体条款、格式要求填写应标的技术文件,如发现应标的技术文件条款、格式不符合本技术规范书的要求，则认为应标不严肃，在评标时将有不同程度的扣分。mi标注的条款为关键条款，作为评标时打分的重点参考。2工作范082.1 工程概况本技术规范书采购的设备适用的工程概况

8、详见专用部分。2.2 范围和界限（1）本规范书适应于中国南方电网有限责任公司所属变电站（发电厂）新建、扩建及改造工程，35kV及以上变电站交流38OV低压配电屏设备及其附属设备的设计、制造、装配、工厂试验、交付、现场安装和试验的指导、监督以及试运行工作。（2）现场安装和试验在投标方的技术指导和监督下由招标方完成。（3）本规范书未说明，但又与设计、制造、装配、试验、运输、包装、保管、安装和运行维护有关的技术要求，按条款3所规定的有关标准执行。2.3 服务范围（1）投标方应按本规范书的要求提供全新的、合格的变电站380V低压配电屏设备及其附件、备品备件、专用工具和仪器。投标方所提供的组件或附件如需

9、向第三方外购时，投标方应对其质量向招标方负责，并提供相应出厂和验收证明。投标方提供的设备参数或配置接线有变化时，应及时书面通知招标方，否则由此引起的一切后果将由投标方承担。投标方应按照中国电力工业使用的标准及相应的代码、规则对图纸编号，并且提供的资料应使用国家法定单位制即国际单位制。（2）供货范围一览表供货范围及设备技术规格一览表详见专用部分2.1。（3）工厂试验由投标方在生产厂家内完成，但应有招标方代表参加，参加工厂验收的人数及天数等规定详见规范书商务部分。（4）现场安装和试验在投标方的技术指导下由招标方完成，投标方协助招标方按标准检查安装质量，处理调试投运过程中出现的问题，并提供备品、备件

10、，做好销售服务工作。投标方应选派有经验的技术人员，对安装和运行人员免费培训。安装督导的工作范围及人数和天数等规定详见规范书商务部分。（5）投标方应协助招标方解决设备运行中出现的问题。（6）设计联络会议的地点及招标方参加人员的人数和天数等规定详见规范书商务部分。（7）设备安装、调试和性能试验合格后方可投运。设备投运并稳定运行后，投标方和招标方（业主）双方应根据相关法律、法规和公司管理制度签署合同设备的验收证明书。该证明书共两份，双方各执一份。（8）如果安装、调试、性能试验、试运行及质保期内技术指标一项或多项不能满足合同技术部分要求，买卖双方共同分析原因，分清责任，如属制造方面的原因，或涉及索赔部

11、分，按商务部分有关条款执行。（9）对买方的缺陷通知，卖方应在24小时内作出回应，48小时内赴现场予以解决。（10）卖方收到技术规范书后如有异议，在5天内书面通知买方，否则认为卖方同意规范书中的全部要求。3应遵循的主要标准除本规范书特殊规定外，投标方所提供的设备均按规定的标准和规程的最新版本进行设计、制造、试验和安装。下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注H期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。如果这些标准内容有矛盾时，应按最高标准的条款执行或按双方商定的标准执行。如果投标方选用本规范书规定以外的标准时，则需提交这种替换标

12、准供审查和分析。仅在投标方已证明替换标准相当或优于规范书规定的标准，并从招标方处获得书面的认可才能使用。提交供审查的标准应为中文或英文版本。主要引用标准如下：GB14048.1低压开关设备和控制设备第1部分：总则GB14048.2低压开关设备和控制设备第2部分：断路器GB14048.3低压开关设备和控制设备第3部分：开关、隔离器、隔离开关及熔断器组合电器GB7251.1低压成套开关设备和控制设备第1部分：总则GB7251.8低压成套开关设备和控制设备第8部分：智能型成套设备通用技术要求GB7251.12低压成套开关设备和控制设备第2部分：成套低压开关设备和控制设备GB50054低压配电设计规范

13、GB/T50065交流电气装置的接地设计规范GB50171电气装置安装工程盘、柜及二次回路结线施工及验收规范GB 50254GB 50150GB/T 14285GB/T 4205GB 50059DL/T 5218DL/T 5155DL/T 5153DL/T 5136DL/T 5161.8DL/T 620DL/T 621DL/T 329DL/T 856Q/CSG 12030024使用条件电气装置安装工程低压电器施工及验收规范电气装置安装工程电气设备交接试验标准继电保护和安全自动装置技术规程人机界面(MMI)操作规则35IlokV变电所设计规范22050Okv变电所设计技术规程22050OkY变电

14、所所用电设计技术规程火力发电厂厂用电设计技术规定火力发电厂、变电所二次接线设计技术规定电气装置安装工程质量检验及评定规程：第8部分盘、柜及二次回路接线施工质量检验交流电气装置的过电压保护和绝缘配合交流电气装置接地基于DL/T860的变电站低压电源设备通信接口电力用直流电源监控装置中国南方电网变电站站用交流电源系统技术规范4.1环境条件4.1.1周围空气温度最高温度：在24小时内其平均温度:4.1.2最大相对湿度：4.1.3海拔高度：4.1.4地震烈度：水平加速度：垂直加速度：45 不超过3545C时平均湿度不大于50% 20C时最高湿度不大于90% 2000m8度0. 25g0. 125g1P

15、3O4. 4.1.5防护等级：5. 1.6安装地点：户内4.2电气额定参数4.2.1额定频率：50Hz4.2.2额定电压：C380220V4.2.3额定电流：IlokV变电站：630A22OkV变电站：125OA50OkV变电站：160OA4.2.4额定绝缘电压：C690V4.2.5Iinin工频耐受电压（主回路）：2500V4.2.6直流控制电压:DCllOV或DC220V4.2.7接地系统方式：具有专用保护零线的中性点直接接地的系统（TN-S系统）5技术要求5.1 断路器技术要求5.1.1 整体要求5.1.1.1 断路器在正常负荷下接通或断开电路，当电路中发生短路故隙或过载时，可自动断开电路，防止事故范围扩大。馈线断路器安装应采用方便检修及维护的新技术:插拔式、抽屉式、模块式的安装方式。5.1.1.2 进线及主馈断路器具备在设备不带电的情况下进行定值整定的功能，应使用电子型脱扣器。若设备不带电情况下需外接工作电源才可以整定定值的，应配置不少于2个外置电源模块。1.1.1.1 线断路器应具备外部开入跳闸的功能，并具备足够保护跳闸开出接点用于闭锁380V备自投或ATSE,ATSE应具
