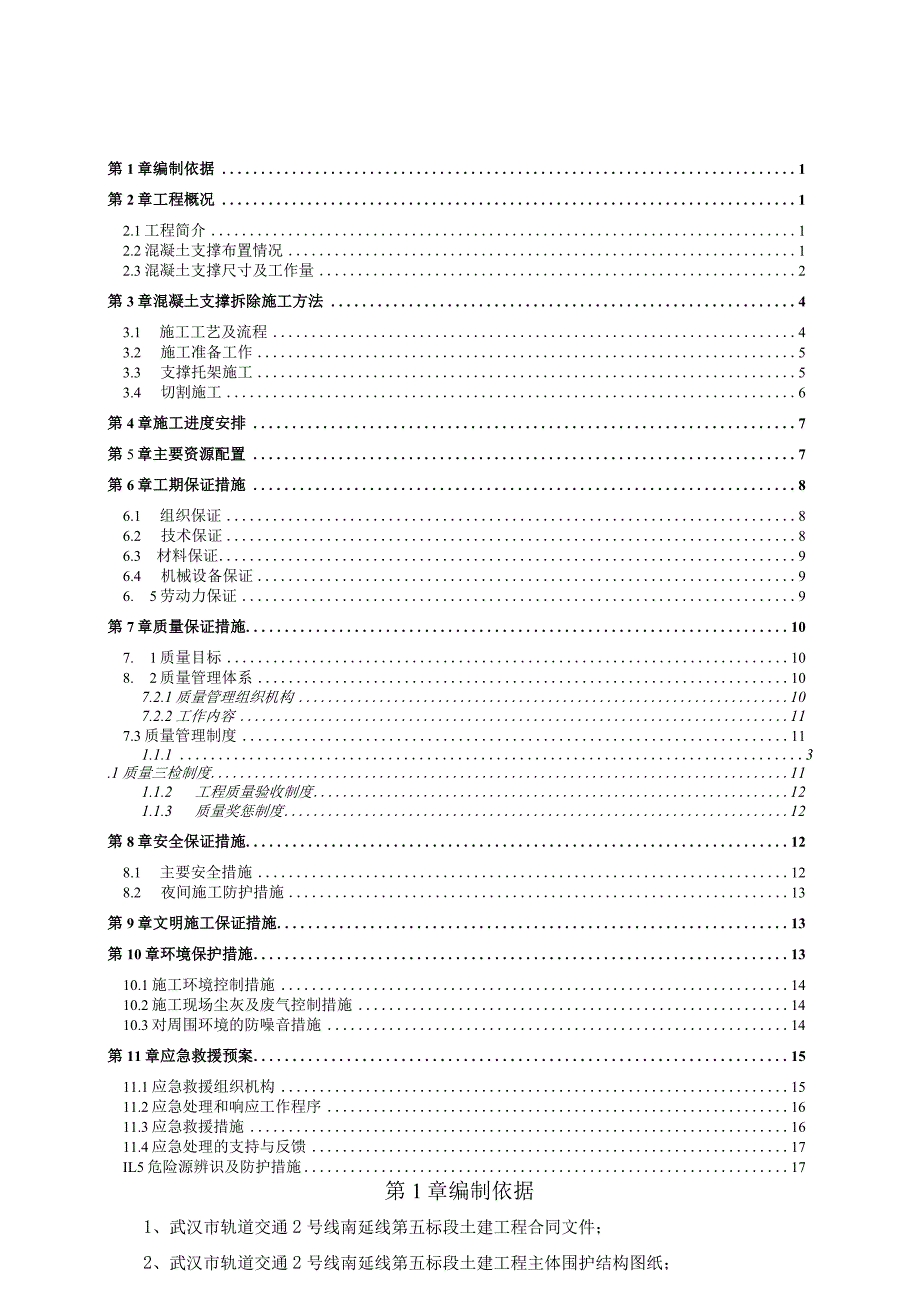

1、第1章编制依据1第2章工程概况12.1工程简介12.2混凝土支撑布置情况12.3混凝土支撑尺寸及工作量2第3章混凝土支撑拆除施工方法43.1 施工工艺及流程43.2 施工准备工作53.3 支撑托架施工53.4 切割施工6第4章施工进度安排7第5章主要资源配置7第6章工期保证措施86.1 组织保证86.2 技术保证86.3 材料保证96.4 机械设备保证96. 5劳动力保证9第7章质量保证措施107. 1质量目标108. 2质量管理体系107.2.1质量管理组织机构107.2.2工作内容117.3质量管理制度111.1.1 3.1质量三检制度111.1.2 工程质量验收制度121.1.3 质量奖

2、惩制度12第8章安全保证措施128.1 主要安全措施128.2 夜间施工防护措施13第9章文明施工保证措施13第10章环境保护措施1310.1施工环境控制措施1410.2施工现场尘灰及废气控制措施1410.3对周围环境的防噪音措施14第11章应急救援预案1511.1应急救援组织机构1511.2应急处理和响应工作程序1611.3应急救援措施1611.4应急处理的支持与反馈17IL5危险源辨识及防护措施17第1章编制依据1、武汉市轨道交通2号线南延线第五标段土建工程合同文件；2、武汉市轨道交通2号线南延线第五标段土建工程主体围护结构图纸；3、建筑变形测量规范(JGJ82007)；4、建筑施工安全检

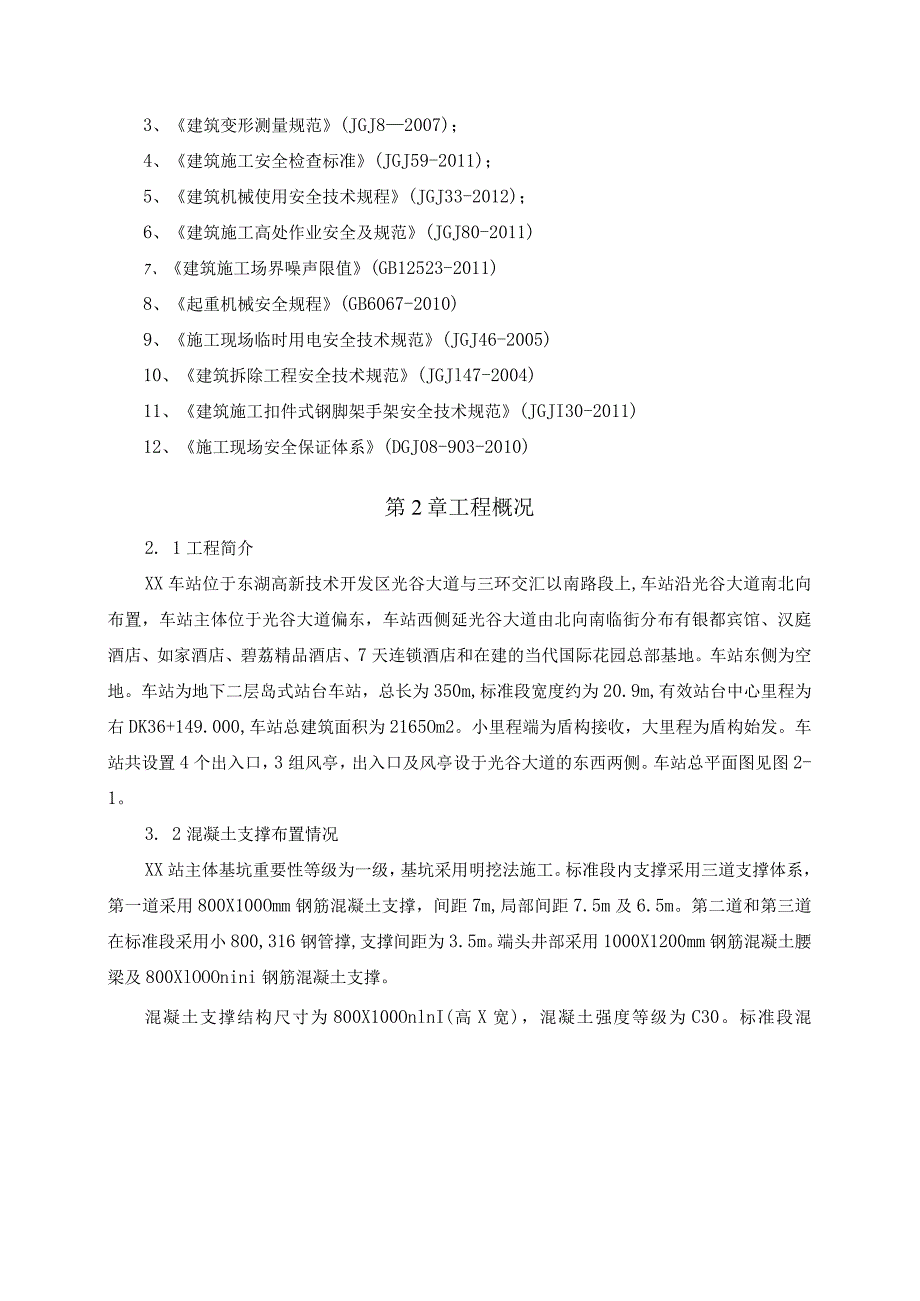

3、查标准(JGJ59-2011)；5、建筑机械使用安全技术规程(JGJ33-2012)；6、建筑施工高处作业安全及规范(JGJ80-2011)7、建筑施工场界噪声限值(GB12523-2011)8、起重机械安全规程(GB6067-2010)9、施工现场临时用电安全技术规范(JGJ46-2005)10、建筑拆除工程安全技术规范(JGJl47-2004)11、建筑施工扣件式钢脚架手架安全技术规范(JGJI30-2011)12、施工现场安全保证体系(DGJ08-903-2010)第2章工程概况2. 1工程简介XX车站位于东湖高新技术开发区光谷大道与三环交汇以南路段上,车站沿光谷大道南北向布置，车站主体

4、位于光谷大道偏东，车站西侧延光谷大道由北向南临街分布有银都宾馆、汉庭酒店、如家酒店、碧荔精品酒店、7天连锁酒店和在建的当代国际花园总部基地。车站东侧为空地。车站为地下二层岛式站台车站，总长为350m,标准段宽度约为20.9m,有效站台中心里程为右DK36+149.000,车站总建筑面积为2165Om2。小里程端为盾构接收，大里程为盾构始发。车站共设置4个出入口，3组风亭，出入口及风亭设于光谷大道的东西两侧。车站总平面图见图2-1。3. 2混凝土支撑布置情况XX站主体基坑重要性等级为一级，基坑采用明挖法施工。标准段内支撑采用三道支撑体系，第一道采用800X100Omm钢筋混凝土支撑，间距7m,局

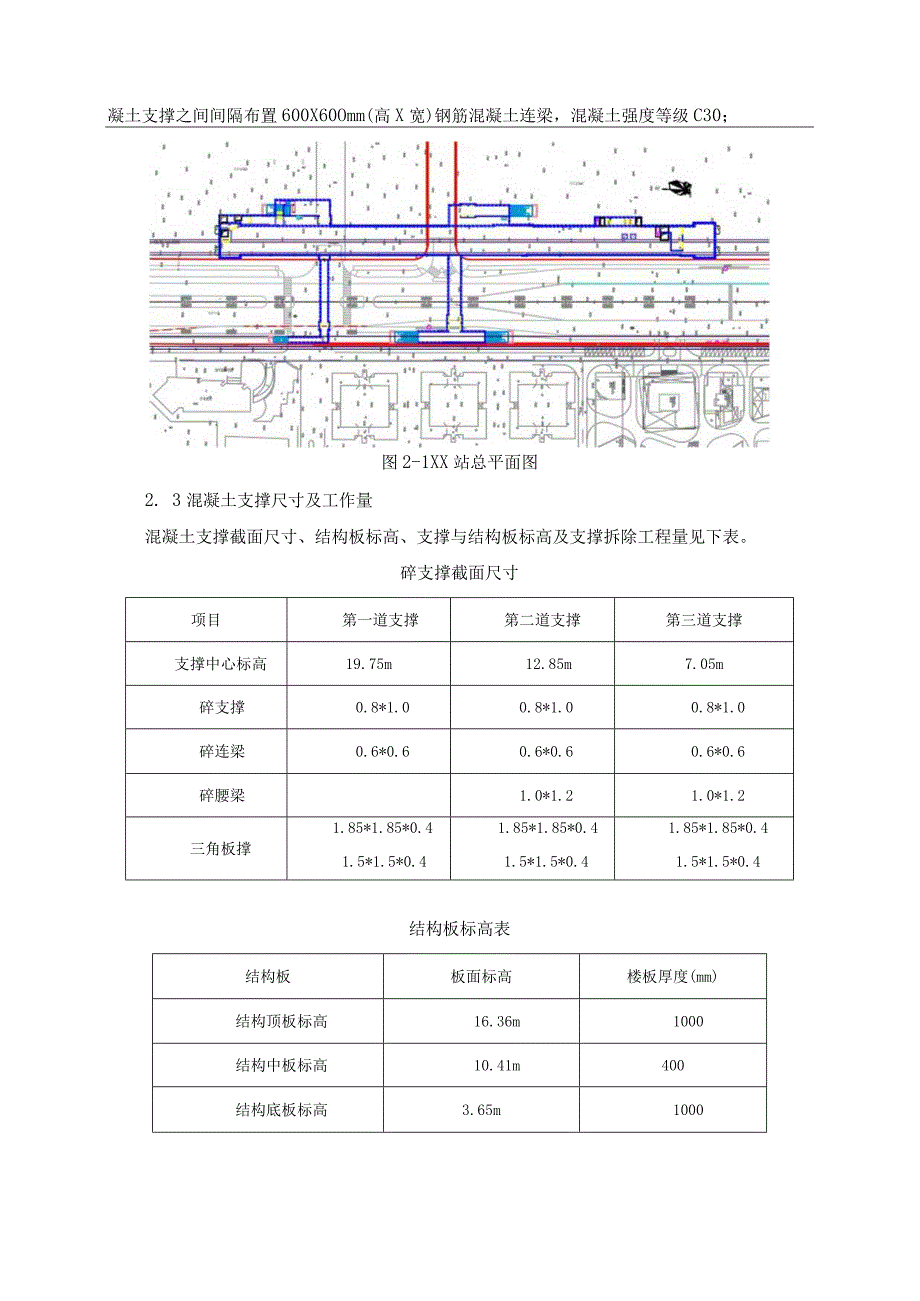

5、部间距7.5m及6.5m。第二道和第三道在标准段采用小800,316钢管撑,支撑间距为3.5m。端头井部采用1000X1200mm钢筋混凝土腰梁及800XlOOOnini钢筋混凝土支撑。混凝土支撑结构尺寸为800X100OnlnI(高X宽)，混凝土强度等级为C30。标准段混凝土支撑之间间隔布置600X60Omm(高X宽)钢筋混凝土连梁，混凝土强度等级C30；图2-1XX站总平面图2. 3混凝土支撑尺寸及工作量混凝土支撑截面尺寸、结构板标高、支撑与结构板标高及支撑拆除工程量见下表。碎支撑截面尺寸项目第一道支撑第二道支撑第三道支撑支撑中心标高19.75m12.85m7.05m碎支撑0.8*1.00

6、.8*1.00.8*1.0碎连梁0.6*0.60.6*0.60.6*0.6碎腰梁1.0*1.21.0*1.2三角板撑1.85*1.85*0.41.5*1.5*0.41.85*1.85*0.41.5*1.5*0.41.85*1.85*0.41.5*1.5*0.4结构板标高表结构板板面标高楼板厚度(mm)结构顶板标高16.36m1000结构中板标高10.41m400结构底板标高3.65m1000支撑与结构板标高关系表支撑支撑中心标高支撑底标高对应结构支撑底净高(m)第一道支撑19.75m19.25m顶板2.89第二道支撑12.85m12.45m中板2.04第三道支撑7.05m6.65m底板3支撑拆

7、除方量表支撑部位支撑投影面积(m2)根数厚度()方量(m3)第一道支撑支撑梁16.84167.216.56191314.6416.32181293.7617.083151.2416.843150.52斜支撑7.1842114.36813.4062126.813连梁3.72350.678.12连梁1.85340.64.448三角板撑1.71170.44.791.12510.40.45第二道支撑腰梁123.211.2147.84支撑15.362130.727.1842114.36813.4062126.813连梁1.5940.63.816三角板撑1.71170.44.791.12510.40.45

8、第三道支撑腰梁123.211.2147.84支撑15.362130.727.1842114.368支撑部位支撑投影面积（m2）根数厚度（m）方量（m3）13.4062126.813连梁1.5940.63.816三角板撑1.71170.44.791.12510.40.45合计：1363.95第3章混凝土支撑拆除施工方法3. 1施工工艺及流程XX站混凝土支撑采用金钢绳锯切割法进行施工。金钢绳锯切割作业速度快、噪音低、无震动，无粉尘废气污染，而且切口平直光滑，无需善后加工处理，为切断面以后的处理也提供了方便。支撑切割后采用100吨汽车式起重吊车单机两点吊装，机械回转半径控制在IOm14m左右。在混凝

9、土支撑切割拆除过程中，汽车、吊车均需停放在地基坚固的基坑外围。施工流程如下图3-1所示。图3-1混凝土支撑拆除施工工艺流程图3. 2施工准备工作1、测量放线根据工程实际情况及切割拆除要求，将需要切割的部分用明显的标示线标示。根据支撑分段重量放出切割线，然后根据切割线组装钢支撑架。2、供电措施施工用电为220V、380V,钻孔机用电为220V,每台3.8KW,金钢线切割机220V,每台20KW。施工用电由市政电网接800KVA变压器供电，配置两个一级配电柜，根据施工部位配置二级及三级配电柜，接电至作业面，确保施工用电。3、供水排水措施（1）用机械切割钢筋混凝土均需水冷却。一台液压切割机所需水量仅

10、需管经为15m水管，总供水量根据施工机械多少和使用时间而定，根据现场况安装多个自来水接驳口。（2）排水系统布设，应根据现场的实际情况布置好污水处理，不得随意排放冷却污水。（3）切割后的支撑碎通过现场的汽车吊及时吊至指定地点。尽量做到白天切割的支撑，晚上及时进行处理和外运。4. 3支撑托架施工钢结构托架利用工字钢、角铁、连接板等组装而成，具有组装方便，便于移运，周转次数多，损耗量小的优点，但不适用于高度较高的部位。型钢托架立柱采用116工字钢，剪刀撑采用L50X5角钢，横梁采用120X60X6方管。单个定制型钢支撑托架采用两幅钢架拼接而成，每段混凝土支撑下放置一个托架，现场托架使用情况见下图3-

11、2。图3-2现场型钢支撑托架钢支撑托架根据混凝土块自重及施工荷载进行设计。支撑平面布置应根据支撑立柱之间距离及支撑切割块重量设定，切割后的险支撑块体重量控制在HT内。在支撑切割位置，按照切割图纸要求组装钢支撑托架，保证切割时支撑结构稳定。对已组装好的钢支撑托架，要检查其连接是否牢靠，强度、稳定性是否达到规定要求。3.4切割施工(1)切割方法混凝土支撑采用金刚石绳锯切割机，汽车吊可在基坑东侧起吊，单侧起吊幅度最大为14米。100t吊车在工作幅度14m范围内最大起重为lit,为确保吊装作业安全，切割后的混凝土块重量控制在IOt以内。钢筋混凝土密度按2.5tm3计算，各规格的支撑梁、腰(冠)梁可切割

12、最大分段长度、重量如表3-1：表3-1混凝土及支撑分块表规格截面面积(m2)分段最大长度(m)重量600X600连系梁0.366.25.58800X1000支撑0.84.591000X1200腰梁1.239切割时，可根据现场实际情况进行合理分块，但每种规格的钢筋混凝土的最大分块长度不得超过上表中的分段最大长度，以确保吊装安全。连梁的实际长度最大为6.2米,可直接在每根连梁的两端进行切割。(2)机械切割采用金刚石绳锯切割，该机能满足施工要求，切割作业后能有效地避免损伤结构主体，不会产生影响新旧结合的节点构造。(3)拆除支撑前，组装钢支撑托架，然后切割机开始切割施工，最后起吊外运。(4)无论机械或

13、人工拆除切割作业，严格按施工方案图纸作业。(5)拆除后的碎块体吊装支撑梁逐块切割后落在支架上，然后采用单机双点抬吊的方法将碎块体吊运至基坑外堆放处理。拆除的碎块体的重量按吊车回转半径要求控制，由于支撑梁截面很规则，所以切割碎块体的形状、重心相同。为此，吊装前计算重心位置确定起吊点。梁体起吊时，速度要均匀，构件要平稳，碎块体下放时须慢速轻放。第4章施工进度安排碎支撑拆除进度根据主体结构施工进行，碎支撑拆除顺序先下后上，待底板强度达到设计强度要求时，拆除第三道佐支撑，待中板强度达到设计强度要求时，拆除第二道碎支撑，待顶板强度达到设计强度要求时，拆除第一道险支撑，南北方向依次类推。单台金刚石绳锯切割速度平均2m7h,盾构井段混凝土支撑体系切割需要3天完成,配置一台金刚石绳锯，3台金刚石绳锯切割机即可满足施工进度要求。第5章主要资源配置(1)主要劳动力投入详见表5-1。表5-1劳动力计划表.序工种人数工作内容1管理人员3现场管理2技术人员2技术管理3吊车司机2机械操作4起重指挥2机械指挥5机械操作手8机械操作6修理、电工1机械维修用电操作7普工6场地保洁文明施工合计24(2)主要设备配置详见表5-2。表5-2主要设备配置表序号机具设备名称型号及规格数量1金刚石绳锯切割机HILTI/SK-SD3台2钻孔机1台序号机具设备名称型号及规格
