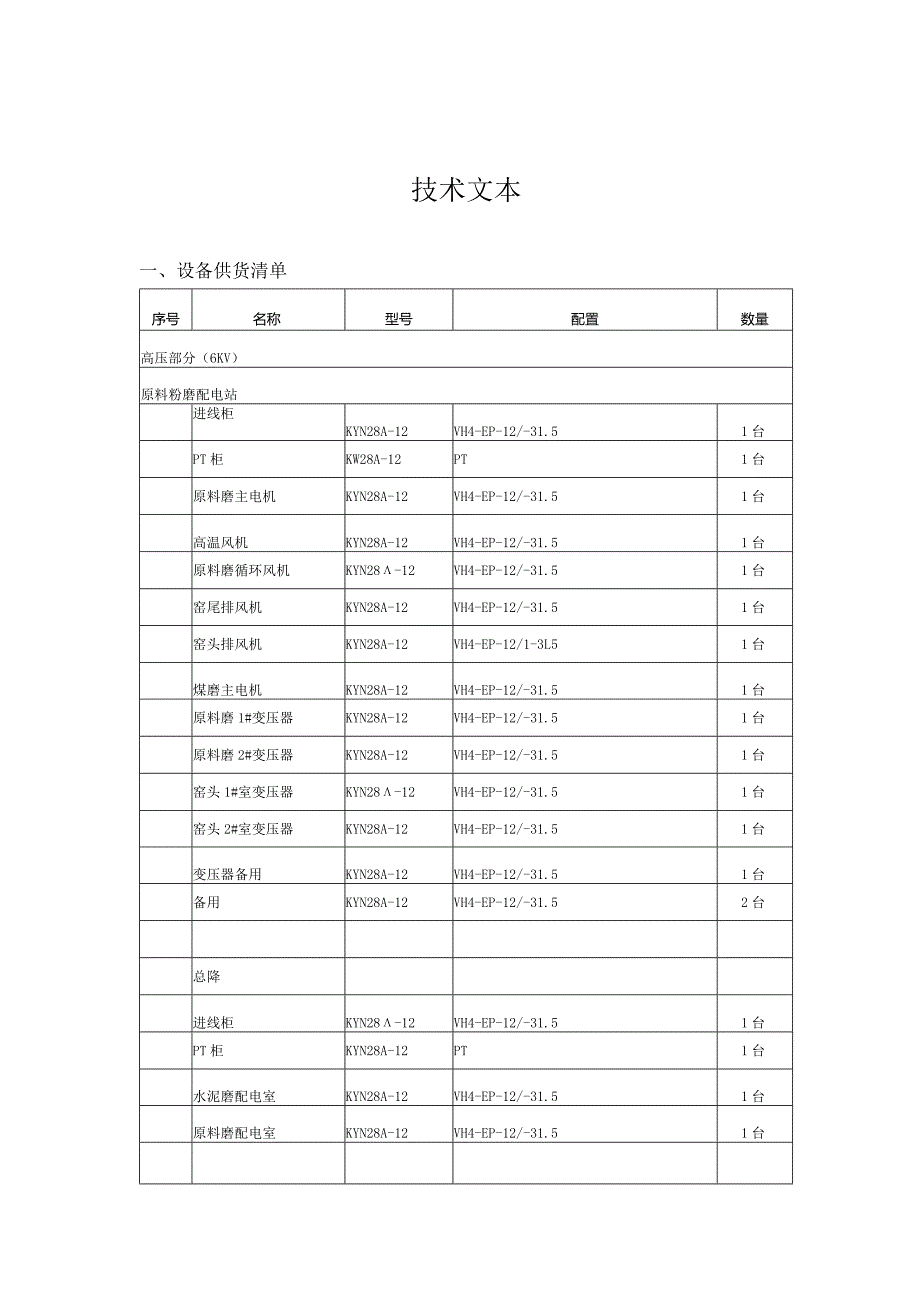

1、技术文本一、设备供货清单序号名称型号配置数量高压部分（6KV）原料粉磨配电站进线柜KYN28A-12VH4-EP-12/-31.51台PT柜KW28A-12PT1台原料磨主电机KYN28A-12VH4-EP-12/-31.51台高温风机KYN28A-12VH4-EP-12/-31.51台原料磨循环风机KYN28-12VH4-EP-12/-31.51台窑尾排风机KYN28A-12VH4-EP-12/-31.51台窑头排风机KYN28A-12VH4-EP-12/1-3L51台煤磨主电机KYN28A-12VH4-EP-12/-31.51台原料磨1#变压器KYN28A-12VH4-EP-12/-31.

2、51台原料磨2#变压器KYN28A-12VH4-EP-12/-31.51台窑头1#室变压器KYN28-12VH4-EP-12/-31.51台窑头2#室变压器KYN28A-12VH4-EP-12/-31.51台变压器备用KYN28A-12VH4-EP-12/-31.51台备用KYN28A-12VH4-EP-12/-31.52台总降进线柜KYN28-12VH4-EP-12/-31.51台PT柜KYN28A-12PT1台水泥磨配电室KYN28A-12VH4-EP-12/-31.51台原料磨配电室KYN28A-12VH4-EP-12/-31.51台水泥粉磨配电站进线柜KYN28-12VH4-EP-12

3、/-31.51台PT柜KYN28A-12PT1台水泥磨主电机KYN28A-12VH4-EP-12/-31.51台水泥磨风机KYN28A-12VH4-EP-12/-31.51台水泥磨配电站变压器KYN28A-12VH4-EP-12/-31.51台备用KYN28A-12VH4-EP-12/-31.51台二、技术文件1 .概述供电电压等级三相50Hz 受电电压：6.3kV.AC,三相50HZ 高压配电电压：6.3kV.AC, 高压电动机电压：6kV.AC,三相50HZ 直流操作电源电压：220V.DC2 .环境条件1 .1环境温度：极端最低气温-24.7极端最高气温42.62 .2海拔高度：小于10

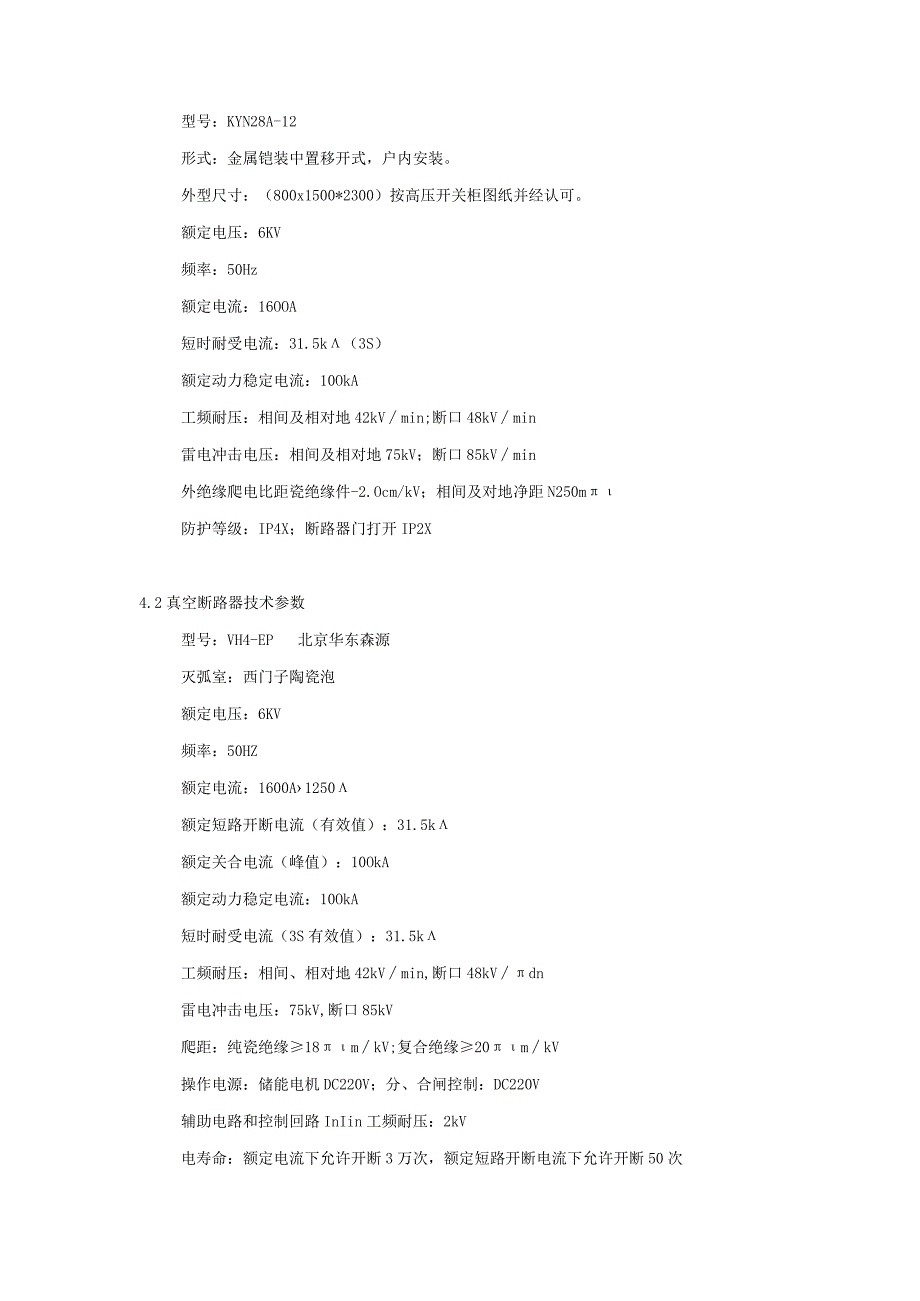

4、002 .3相对湿度：最小相对湿度6%最大相对湿度95%3 .4安装地点：室内4 .规范和标准卖方提供的电气设备必须符合国家标准规范、行业标准以及有关通用技术规定。应按照现行的规范和标准，特别是下列规范和标准进行设计、制造、检验、测试和安装： 中国国家标准局颁布的规范和标准 国际标准化组织（ISo）颁布的规范和标准 国际电工委员会（IEC）颁布的规范和标准 或不低于上述标准的国家标准投标者所供设备和材料的质量应与所采用的规范和标准相一致。5 .主要技术参数5.1 开关柜参数型号：KYN28A-12形式：金属铠装中置移开式，户内安装。外型尺寸：（800x1500*2300）按高压开关柜图纸并经认

5、可。额定电压：6KV频率：50Hz额定电流：16OOA短时耐受电流：31.5k（3S）额定动力稳定电流：10OkA工频耐压：相间及相对地42kVmin;断口48kVmin雷电冲击电压：相间及相对地75kV；断口85kVmin外绝缘爬电比距瓷绝缘件-2.Ocm/kV；相间及对地净距N250m防护等级：IP4X；断路器门打开IP2X4.2真空断路器技术参数型号：VH4-EP北京华东森源灭弧室：西门子陶瓷泡额定电压：6KV频率：50HZ额定电流：1600A1250额定短路开断电流（有效值）：31.5k额定关合电流（峰值）：10OkA额定动力稳定电流：10OkA短时耐受电流（3S有效值）：31.5k工

6、频耐压：相间、相对地42kVmin,断口48kVdn雷电冲击电压：75kV,断口85kV爬距：纯瓷绝缘18mkV;复合绝缘20mkV操作电源：储能电机DC220V；分、合闸控制：DC220V辅助电路和控制回路InIin工频耐压：2kV电寿命：额定电流下允许开断3万次，额定短路开断电流下允许开断50次机械寿命：3万次保证运行寿命：大于20年操作机构形式：弹簧储能式辅助触点：按图纸要求4. 3电流互感器（天水长开或大连第一互感器厂）型号：LZZBJ9-10型式：串接式或母线式、浇注绝缘额定电压：6KV额定短时耐受电流：31.5k（4S）准确等级：0.5（测量）10VA:5P20（保护）10VA热稳

7、定电流：31.5k4S局部放电：IOPC5. 4零序电流互感器（天水长开或大连第一互感器厂）型号：LXK-形式：电缆式、浇注绝缘额定电压：6KV6. 5电压互感器（天水长开或大连第一互感器厂）型号：JDZX8-10型式：三相式、固体绝缘浇注额定电压：6KV/0.IKV额定容量：0.5级50VA（测量）局部放电：IOPC7. 6高压熔断器型号：RN2-10额定电压：6KV熔芯额定电流：O.5A预期开断电流：31.5kA4.7避雷器及过电压限制装置（安徽凯立公司或芜湖科越）型号：TBP-B额定电压有效值：6KV5kA雷电冲击电流残压：27.OkV操作冲击电流下残压：23.OkV2000s方波冲击电

8、流：150A410s冲击电流：25A4. 8电能计量型号：CD194E（东歌电气）计量等级：有功1级无功2级采用智能测控电度表5. 9继电保护:采用南京盛泽综合继电保护器。5 .买、卖方工作范围：5.1 卖方的工作范围卖方应根据买方所提供的高低压配电系统图设计、制造高压开关柜,提供高压开关柜所需相应用电设备的配套,向买方提供完整的设计文件.设计文件内容包括： 高压配电系统图. 二次接线原理图 高压开关柜柜内、柜面布置图 高压开关柜内部、外部接线图 高压开关柜及配套装置的技术参数，外形尺寸和重量 图例符号说明 用电气设备清单 设备及元件的产品样本，使用维护说明书，安装操作手册等资料 设计及安装施

9、工的标准、规范、图册 油漆规格及颜色标准买方或卖方认为必要的其它技术文件。5.2 买方的工作范围买方根据卖方所提供的技术资料完成全厂的电气工程系统设计；为卖方提供设计基础资料，审查及确认卖方的设计文件，在安装、调试及试运转阶段按照卖方提供的技术要求和现场指导进行工作。6 .附件及零配件 卖方须提供以下附件及零配件： 满足设备性满足设备调试及试运转必需的随机备件及易损件； 设备在使用和维修中所必需的专用工具； 二年运行所需备件及易损件。7 .培训、安装及调试设备到达买方现场后，卖方按买方通知日期派有经验的工程技术人员来买方工厂指导设备安装，并对设备进行调试及试运行，直至设备正常运行。在此期间，卖

10、方还应负责在现场对买方技术人员、操作人员进行免费技术培训I,培训内容包括对设备的操作、维护及维修等,直至操作人员能够熟练掌握为止。8 .质量要求、验收及验收标准：8.1 投标者所投设备必须严格按照选型要求精心制造，同时负责与微机综保供应商协调好技术、服务等。所供设备必须符合国家标准规范、行业标准以及有关通用技术规定,所供设备必须是采用最新技术、最新材料生产的未使用过的最新产品。中标者在中标后设计单位进行有关技术磋商，提供产品样本、电气原理图、接线图及安装图，并保证投标设备满足设计院有关（空间、布置、接口等）设计要求。8.2 投标者对所投设备具有一定的生产调试经验，并具有一定的使用业绩。8. 3

11、卖方应向买方提供设备的出厂检测标准、检验报告、试验方法、质量合格证及验收标准。8.4设备到达买方现场后，买卖双方再对设备进行检验。设备安装，调试及试运行合格后，连续正常运转72小时为终验收。终验收合格后，买卖双方在验收报告上签字生效。9.质量保证期及售后服务：9.1 质量保证期为设备终验收合格后十二个月。保质期内卖方应保证设备正常运转。如达不到要求，保质期顺延。对保质期内的维修服务，卖方应在买方通知后的48小时内到现场,无偿负责设备的调试或更换已损坏的零部件。保质期以后的维修服务，卖方应做到在买方发出维修通知后72小时内到达现场对设备进行维修，更换已损坏的零部件。买卖双方将对保质期外服务费用的收取签署协议。9.2 卖方应在投标文件中声明其终身售后服务承诺、售后服务方式和能力。9. 3卖方应在投标文件中声明在中国的技术服务机构及具有经验的技术人量，能够提供的技术支持和技术培训等。
