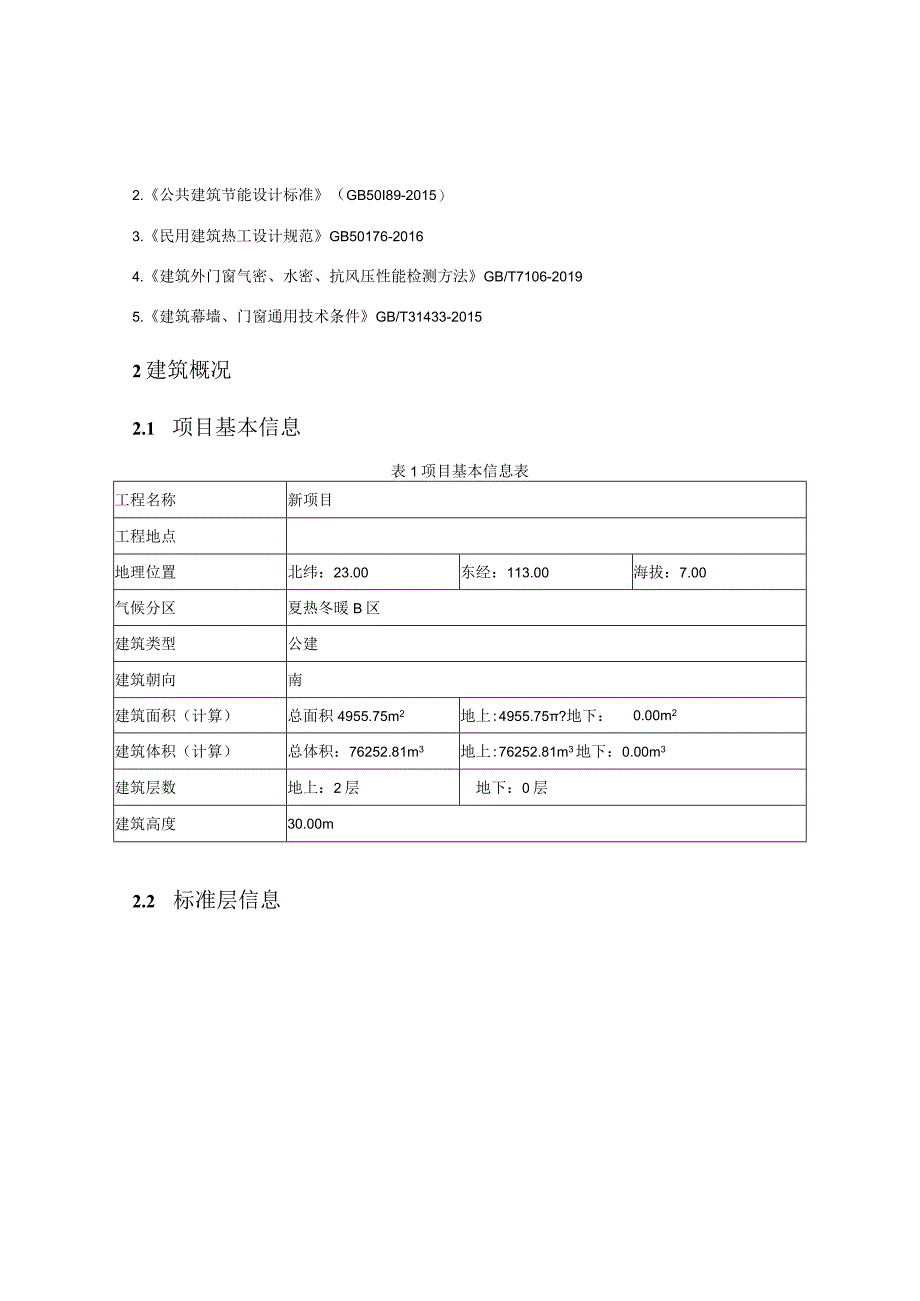

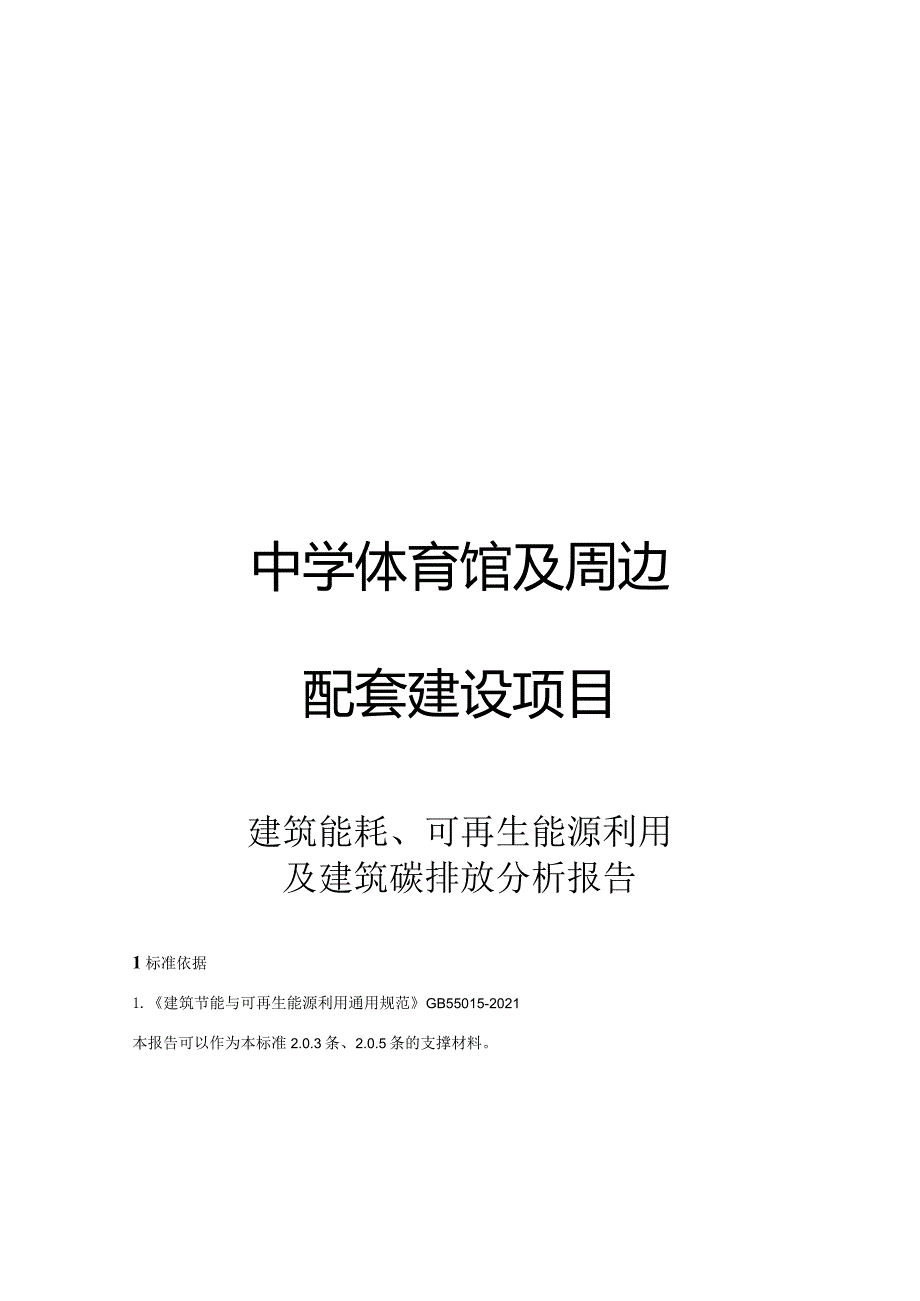

1、中学体育馆及周边配套建设项目建筑能耗、可再生能源利用及建筑碳排放分析报告1标准依据1.建筑节能与可再生能源利用通用规范GB55015-2021本报告可以作为本标准2.0.3条、2.0.5条的支撑材料。2.公共建筑节能设计标准（GB50I89-2015）3.民用建筑热工设计规范GB50176-20164.建筑外门窗气密、水密、抗风压性能检测方法GB/T7106-20195.建筑幕墙、门窗通用技术条件GB/T31433-20152建筑概况2.1 项目基本信息表1项目基本信息表工程名称新项目工程地点地理位置北纬：23.00东经：113.00海拔：7.00气候分区夏热冬暖B区建筑类型公建建筑朝向南建筑

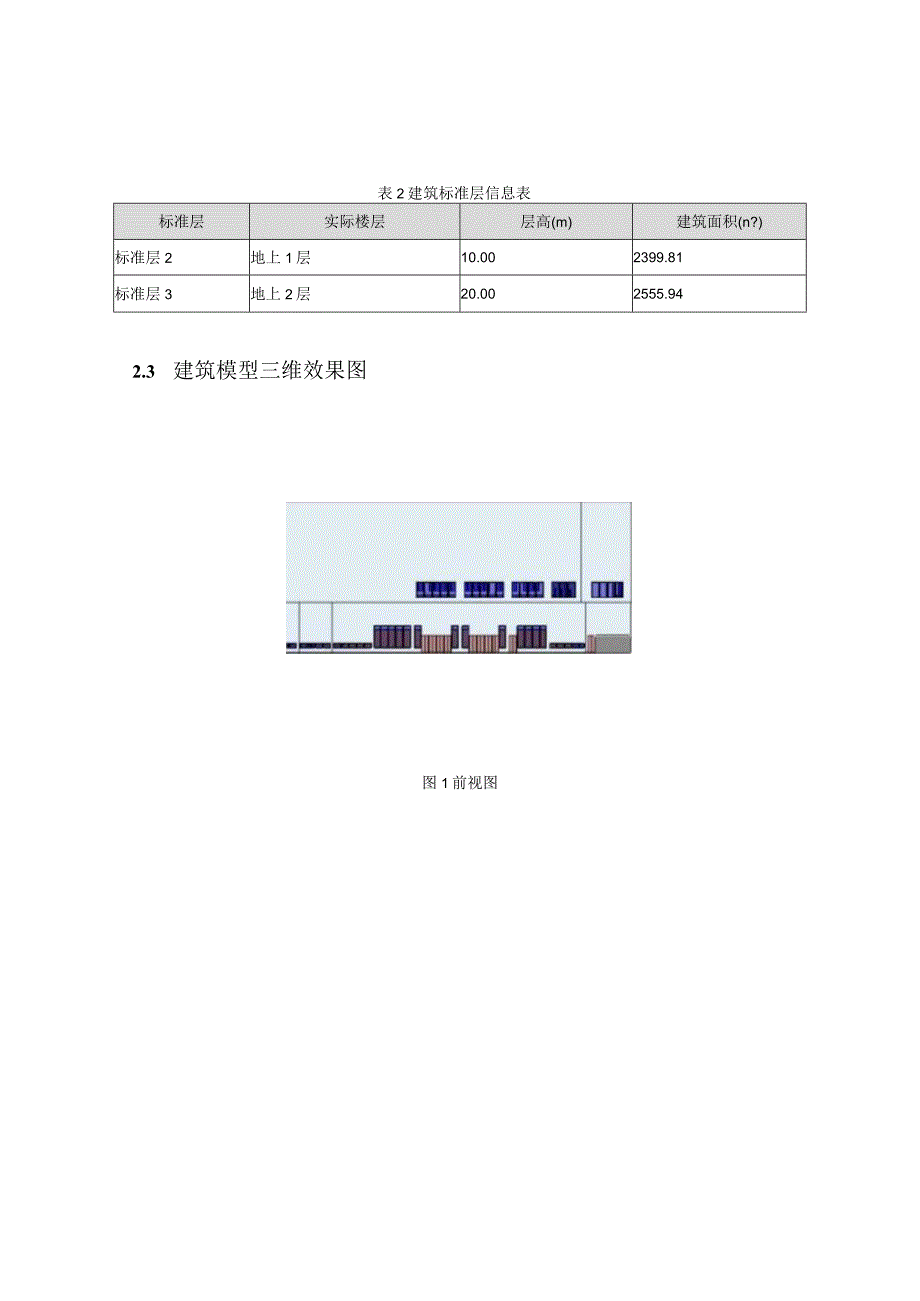

2、面积（计算）总面积4955.75m2地上:4955.75?地下：0.00m2建筑体积（计算）总体积：76252.81m3地上:76252.81m3地下：0.00m3建筑层数地上：2层地下：0层建筑高度30.00m2.2 标准层信息表2建筑标准层信息表标准层实际楼层层高(m)建筑面积(n?)标准层2地上1层10.002399.81标准层3地上2层20.002555.942.3 建筑模型三维效果图图1前视图图2左视图图4后视图图5轴测图2.1围护结构构造做法公建建筑围护结构构造做法屋面类型（由上到下）：第1层：建筑钢材(40.Omm)第2层：岩棉板(105.0mm)外墙类型(由外至内):第1层：碎

3、石、卵石混凝土(P=2300)(40.0mm)第2层：聚乙烯泡沫塑料(100.0mm)第3层：水泥砂浆(20.0mm)第4层：加气混凝土砌块B07(150.0mm)第5层：水泥砂浆(20.0mm)底部接触空气的架空楼板类型：第1层：水泥砂浆(20.0mm)第2层：钢筋混凝土(120.0mm)第3层：岩棉板(40.0mm)第4层：水泥砂浆(10.0mm)外窗类型：构造：塑料型材(6mm低透光反射+12空气+6mm透明)热工性能：传热系数2.40W(m2K),夏季玻璃太阳得热系数0.16/冬季玻璃太阳得热系数：0.16,夏季玻璃遮阳系数0.18/冬季玻璃遮阳系数：0.18,气密性为6级，可见光透射

4、比0.163主要的计算参数3.1 围护结构的热工参数设计建筑根据建筑实际选用的围护结构参数赋值，参照建筑或基准建筑围护结构参数根据参照的节能标准中的围护结构限值进行赋值。表3公共建筑围护结构主要材料热工参数热工参数单位设计建筑参考建筑屋顶传热系数W(m2K)0.470.50外墙传热系数W(m2-K)0.431.50外窗(包含透明幕墙)传热系数K东向立面1W(m2K)2.405.2南向立面2W(m2K)2.405.2西向立面3W(m2K)2.405.2北向立面4W(m2K)2.405.2北向立面5W(m2K)2.405.2太阳得热系数SHGC东向立面10.120.52南向立面20.120.52西

5、向立面30.120.52北向立面40.12-北向立面50.12-屋顶透光部分传热系数KW(m2-K)太阳得热系数SHGC面积比例%注：“-”代表无此项限值，当设计建筑有限值，参照建筑建筑无限值时，参照与设计一致。建筑围护结构详细构造可参考附录Ao3.2 房间设计参数表4设计建筑室内计算参数汇总表房间用途空调热区累积面积(m2)室内温度()相对湿度(人员密度(m2/人)照明功率密度(Wm2)设备散热量(Wm2)新风量(m3hp)夏季冬季夏季冬季走道、楼梯否167.9526.0020.0055.0050.0010.008.0015.0030.00间卫生间一教学楼否133.5126.0018.005

6、5.0050.0025.008.0015.0030.00健身房是4433.4025.0022.0055.0050.0025.006.0015.0030.00教师办公室是220.8926.0020.0055.0050.006.008.005.0030.00其它否301.46合计空调房间面积114654.29合计非空调房间面积113.3 时间表照明开关时间表、人员在室率表、设备使用率表、供冷供暖温度表、冷热机开启时间表详见本报告附录B。3.4 各类能耗数据4.1 能耗一供暖及空调4.1.1 建筑累计负荷计算结果根据建筑节能与可再生能源利用通用规范GB55015-2021附录C的要求，设计建筑和参照

7、建筑累计负荷如下：表5累计负荷计算结果建筑类别供冷累计负荷QC(kWh)供暖累计负荷Qh(kWh)设计建筑299758.8192990.92参照建筑416211.62186453.884.1.2 建筑全年空调和采暖耗电量计算表6公共建筑建筑供冷、供暖系统性能参数性能参数设计建筑参照建筑供冷系统综合性能参数3.502.50供暖系统综合性能参数2.292.20注：设计建筑空调及采暖系统参数根据建筑节能与可再生能源利用通用规范GB55015-2021附录C选取，参照建筑空调及采暖系统参数根据2016年前执行的节能标准(参照节能标准)选取。依据以上建筑全年累计负荷计算结果与所给参数，计算得到该建筑物的

8、全年供冷和供暖耗电量如下表7公共建筑耗电量种类性能参数设计建筑参照建筑全年供冷耗电量(kWh)85645.37166484.65全年供暖耗电量(kWh)40642.0884659.544.2 能耗一照明表8照明能耗汇总房间类型房间个数设计建筑参照建筑照明功率密度(Wm2)房间面积(it?)照明功率密度(Wm2)房间面积(m2)健身房36.004404.127.004404.12走道、楼梯间48.00156.779.00156.77卫生间_教学楼68.00192.169.00192.16教师办公室48.00208.549.00208.54全年总能耗(kwha)94710.18109924.715

9、可再生能源利用专项分析从原理上来说，太阳能、地热能、风能等可再生能源在建筑供热、制冷、发电等方面的利用，可降低建筑对电网供电的需求，从而降低建筑实际碳排放情况。本项目采用的可再生能源利用情况如下。表9太阳能供暖系统年总辐射量(MJm2)集热器总面积(m2)集热器倾角()集热器方位角(0)补偿面积比(%)年太阳能供暖等效用电量(kwh/a)0.000.000.000.000.000.00表IO太阳能制冷系统年总辐射量(MJm2)集热器总面积(m2)集热器倾角()集热器方位角()补偿面积比(%)制冷系统COP年太阳能供暖等效用电量(kwh/a)0.000.000.000.000.000.000.0

10、0表Il光伏发电系统年总辐射量(kwh/n?)光伏组件安装面积Ox?)综合效率系数(01)年光伏发电量(kwh/a)1118.8040.000.177501.78表12除太阳能之外的可再生能源利用汇总表风能年供电量(kwh/a)热电联产CHP年供电量(kwh/a)地热及其尾水梯级利用年供电量(kwh/a)其他可再生能源年供电量(kwh/a)0.000.000.000.006建筑能耗、可再生能源利用及建筑碳排放综合汇总表13设计建筑运行阶段碳排放能耗类别年运行等价电耗(kwh/a)能源形式能源用量碳排放因子(kgCO2单位)年运行碳排放量(kgCO2a)单位面积年运行碳排放量(kgCO2(m2.

11、a)供暖40642.08电40642.080.581023613.054.76空调85645.37电85645.370.581049759.9610.04照明94710.18电94710.180.581055026.6211.10合计220997.63220997.63128399.6325.91表14参照建筑运行阶段碳排放能耗类别年运行等价电耗(kwha)能源形式能源用量碳排放因子(kgCO2单位)年运行碳排放量(kgCO2a)单位面积年运行碳排放量(kgCO2(m2.a)供暖84659.54电84659.540.581051650.7810.42空调166484.65电166484.650

12、.5810101572.2820.50照明109924.71电109924.710.581067065.0713.53合计361068.89361068.89220288.1344.451 8 5 2 9 6 3 2 111(.v*ou6ms学 W-e空I设计建筑参照建筑图6设计建筑与参照建筑碳排放对比图表15建筑运行阶段碳排放达标判定表类别设计建筑单位面积年运行碳排放量(kgCO2(m2.a)参照建筑单位面积年运行碳排放量(kgCO2(m2.a)优化比例%单位面积年运行碳排放降低值(kgCO2(m2.a)判断供暖4.7610.4254.285.66空调10.0420.5051.0110.45照明11.1013.5317.952.43合计25.9144.4541.7118.54达标7建筑能耗、可再生能源利用及建筑碳排放分析整体结论根据上述章节的计算结果，本项目的碳排放强度在2016年执行的节能设计标准的基础上降低了41.71%,碳排放强度降低了18.54kgCO2(m2.a)o建筑运行碳排放指标满足建筑节能与可再生能源利用通用规范
