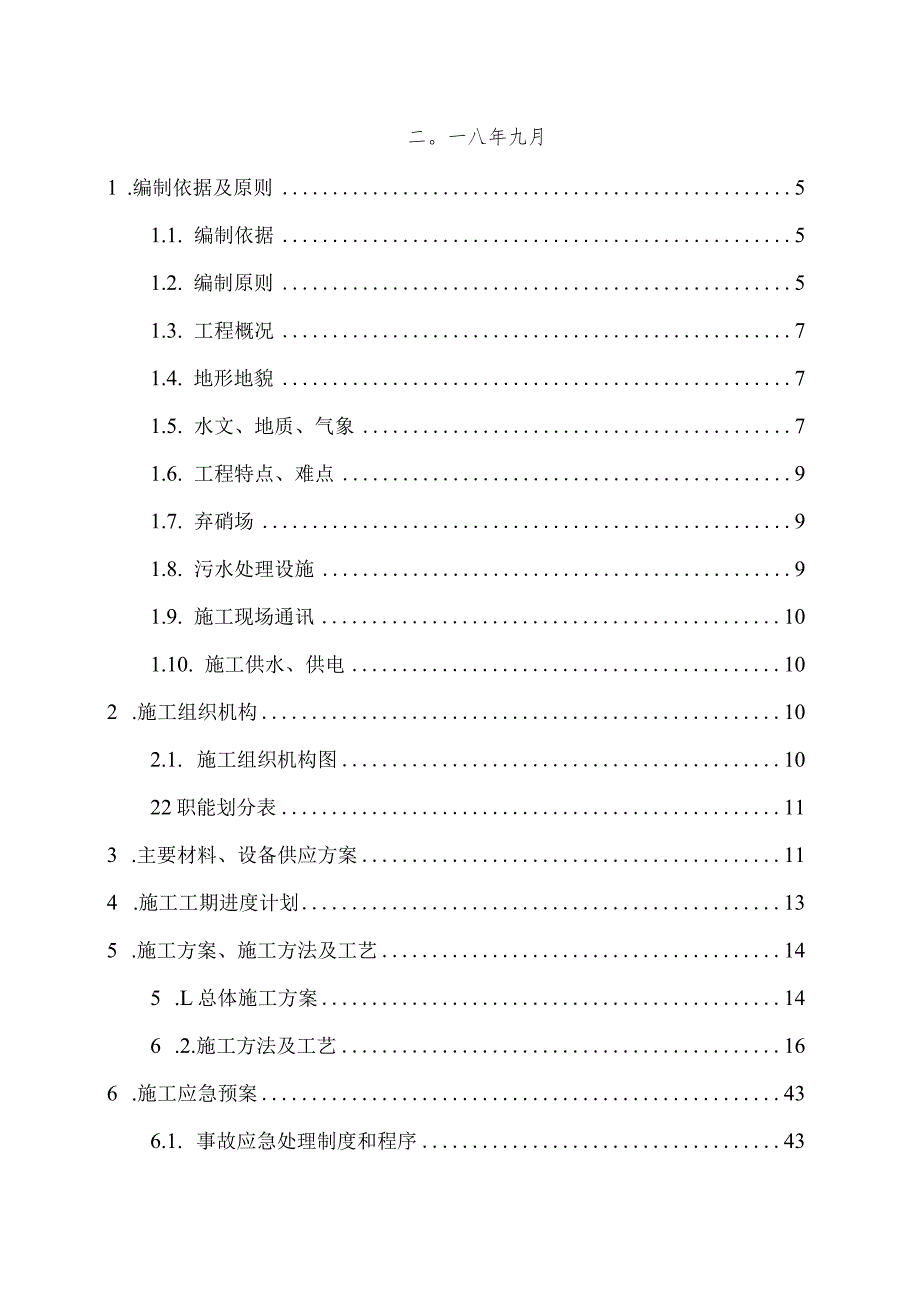

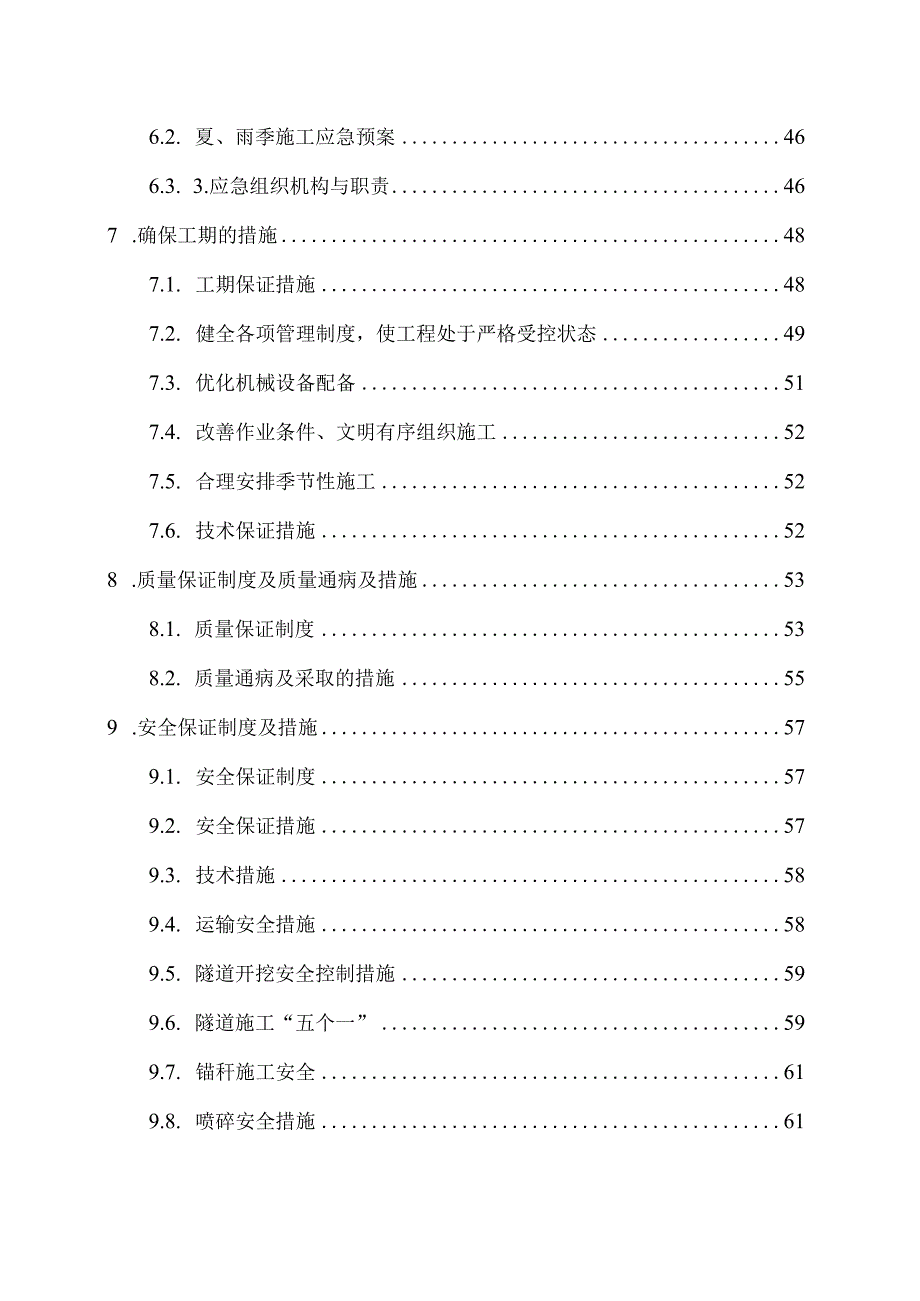

1、新建赣深铁路10标段公明隧道出口施工组织设计中国中铁中铁十局集团赣深客专工程指挥部第一项目经理部二。一八年九月1 .编制依据及原则51.1. 编制依据51.2. 编制原则51.3. 工程概况71.4. 地形地貌71.5. 水文、地质、气象71.6. 工程特点、难点91.7. 弃硝场91.8. 污水处理设施91.9. 施工现场通讯101.10. 施工供水、供电102 .施工组织机构102.1. 施工组织机构图1022职能划分表113 .主要材料、设备供应方案114 .施工工期进度计划135 .施工方案、施工方法及工艺145 .L总体施工方案146 .2.施工方法及工艺166 .施工应急预案436

2、.1. 事故应急处理制度和程序436.2. 夏、雨季施工应急预案466.3. 3.应急组织机构与职责467 .确保工期的措施487.1. 工期保证措施487.2. 健全各项管理制度，使工程处于严格受控状态497.3. 优化机械设备配备517.4. 改善作业条件、文明有序组织施工527.5. 合理安排季节性施工527.6. 技术保证措施528 .质量保证制度及质量通病及措施538.1. 质量保证制度538.2. 质量通病及采取的措施559 .安全保证制度及措施579.1. 安全保证制度579.2. 安全保证措施579.3. 技术措施589.4. 运输安全措施589.5. 隧道开挖安全控制措施59

3、9.6. 隧道施工“五个一”599.7. 锚秆施工安全619.8. 喷碎安全措施619.9. 二次衬砌的施工安全措施629.10. 供电与电器设备安全措施639.11. 弃渣场防护措施63公明隧道出口施工组织设计1 .编制依据及原则1.1. .编制依据(1)公明隧道设计图(赣深施(隧)145)。(2)高速铁路工程测量规范(TB10601-2009)o(3)高速铁路隧道工程施工技术规程(Q/CR9604-2015)。(4)高速铁路隧道工程施工质量验收标准(TB10753-2010)o(5)铁路隧道监控量测技术规程(QCR92182015)。(6)铁路隧道超前地质预报技术规程(QCR9217201

4、5)。(7)铁路混凝土工程施工质量验收标准(TB10424-2010)(8)铁路混凝土工程施工技术规程(QCR92072017)。(9)时速350公里客运专线铁路双线隧道复合式衬砌(通隧【2008】0301)O(10)铁路混凝土工程施工质量验收标准(TBlO4242010)(铁建设2010240号)。(11)地下工程防水技术规范(GB50108)。(12)铁路混凝土结构耐久性设计规范(TB100052010)o(13)爆破安全规程(GB67222011)。(14)隧道施工安全九条规定(安监总管二【2014】号)1.2. 编制原则符合性原则遵守招标文件中的安全、质量、工期、环保、文明施工等的规定

5、及铁路建设工程施工合同条件、合同协议条款及补充协议内容。满足建设工期和工程质量标准，符合施工安全、环境保护、水土保持和地质灾害防治等要求。坚持科学、先进、经济、合理与实用相结合的原则结合我段工程特点，采用先进的施工技术，应用科学的组织方法，合理地安排施工顺序、优化施工方案，组织均衡、连续生产；管理目标明确，指标量化、措施具体、针对性强。创新、发展的原则积极采用、鼓励研发提高工程技术和施工装备水平、保证施工安全和工程质量、加快施工进度、降低工程成本的新技术、新材料、新工艺、新设备。坚持百年大计、质量第一的原则坚持质量第一的原则，确立质量目标，制定创优规划，严格执行质量检验及验收标准，制定科学合理

6、的施工方案，确保结构安全，综合工程质量确保达到部级优质工程的标准。确保全部工程达到国家及铁道部现行的施工质量验收标准，并满足按设计速度开通要求。保证工期的原则本项目工程必须保证足够的技术装备和人员投入，采用机械化施工，科学安排施工工序，合理安排劳力、材料和机械设备，优化资源配置，确保工期要求。文明施工、环境保护的原则实行文明施工，重视环境保护，珍惜土地，合理利用，严格遵循有关环保和水保法规，及建设单位对本工程环境保护的要求，配合当地政府和有关部门做好环保和水保工作。1.3. 工程概况公明隧道位于广东省深圳市境内，线路为西南走向，公明隧道进口里程为:DK414+058.76,公明隧道出口里程为：

7、DK415+125,全长1066.24m。公明隧道属丘陵区地貌，总体地势为中间高两端低，中间地势陡峭，两侧稍缓和；区内最高海拔为121m,相对高差1050米，隧道最大埋深约66m。丘坡及丘间谷地植被较发育。隧道线路纵坡：公明隧道进口至出口设置单面下坡，坡度为14.3%oo隧道线路平面：公明隧道全线位于R-7800m的左偏曲线上外。1.4. 地形地貌公明隧道位于广东省深圳市境内，线路南西走向，场区地貌以丘陵为主，地形起伏，局部陡峭。隧道穿越片麻岩地层，总体地势为中间高两端低，中部地势陡峭，两侧稍缓和;区内最高海拔为121m,相对高差1050m015.水文、地质、气象区内山脉近东西走向，山谷多形成

8、冲沟及小河，多支流，大体呈东南走向，直流多，沿周围山体弯曲，局部段落落差大。地表水主要为山谷汇水，受降雨影响较大，经调查，旱季沟谷多水流小甚至断流，雨季水量大，地表水发育。地处亚热带，高温多雨，具有雨量充沛、湿度大、夏季长、热量丰富的特点。年平均气温较高，平均气温高于20的月份长达8个月，特别是近年来极端最高温度和高温持续天数都有所增加，主要气温特征值如下历年平均气温：22.3历年极端高气温:38.2历年极端最低气温：-0.5C1月平均气温14.27月平均气温28.5C历年平均高于35的天数49天。多年平均降水量1802.5m,年最大水量为2394.9m。常风向：E,频率13%；次常风向：NE

9、、ENE,频率9%,强风向N、S,最大风速20ms,瞬时极大风速35.4ms0本区相对湿度春夏季较大，最大值多在5、6月份出现，最大相对湿度可达100%：秋冬季节相对湿度较小，最小值出现于12月、1月。多年平均湿度87.5%0雾以早春和冬末出现较多,68月一般无雾。多年平均雾日5.7天，最多年份雾日数15天。隧道区出露的地层有第四系全新统(Q4)、侏罗系(Jlln)、下古生界(Pzl),主要岩性为砂岩、片麻岩。沿线出露的地层岩性出新至老分述如下：(1)第四系全新统(Q4)区内分布的第四系全新统地层主要为发育于丘坡地带的残坡积层。残坡积层，分布于沿线的丘坡地带，为粉质黏士，褐黄色，硬塑，厚l3m

10、。(2)侏罗系本组进口段以砂岩岩为主，全风化，褐黄色，原岩结构基本破坏，风化呈土状，局夹强风化碎块，厚1218m,强风化，褐红色、褐黄色，节理裂隙发育，岩体破驶碎呈碎块状，厚515m,弱风化，灰白色，青灰色，节理裂隙较发育，岩体被碎较完整，岩质硬。(3)下古生界本组进口段以片麻岩、花岗片麻岩为主，全风化，褐黄色，原岩结构基本破杯，风化呈土状，局部夹强风化碎块，厚345mm,强风化，褐红色、褐黄色，节理裂隙发育，岩体破碎呈碎块状。1.6. 工程特点、难点公明隧道出口围岩比较差，施工中易发生坍塌，对隧道施工影响较大，所以在该隧道施工全过程中，要特别重视超前地质预报工作，将地质预报工作纳入施工组织，

11、要组织相关人员制定出一套符合本隧道施工特点的超前地质预报系统方案，提高超前地质预报的准确性，根据超前地质预报的信息对前方围岩采取相应的处理措施。1.7. 弃硝场公明隧道出口弃磴场位于DK413+920右侧510Onl左右，占地57亩，弃硝前应先做好磴场排水系统，为防止弃硝流失，弃磴坡脚设置Mlo浆砌片石挡硝墙，墙高56m,挡墙基础必须置于稳定地层，要求基底承载力不小于180Mpa0硝场底铺设碎石盲沟，间距为20m一道。磴场范围内沟渠水采用钢筋碎管引排，弃硝完对硝场顶面进行平整，并施做3%。的坡度。1.8. 污水处理设施为处理洞内的施工废水，位于隧道出口修建污水处理池，建立洞外污水处理系统，对施

12、工废水进行固体物质及油污的沉淀、吸附等处理。沉淀池定期派人清除沉淀物，油污处理池内填充秸秆或炉渣，并定期进行清洗、更换；污水处理池根据隧道工作面的布置进行设置；污水处理池日处理能力根据各工点实际施工废水排放量来确定；施工废水经处理达标后方能排放。污水处理池平面示意图19施工现场通讯移动通讯信号覆盖该隧道施工区域，施工区域与外界的联系采用移动通讯进行联系。隧道内施工与洞外的联系采用对讲机进行，隧道施工过程中隧道出口设置一个调度值班室，派人24小时轮流值班，以保证洞内外的联络畅通。1.10. 施工供水、供电公明隧道施工用水采用附近引用进行解决，隧道用水采用附近水库的水；在DK415+125段附近建

13、一座630KVA变压器供隧道用电。2 .施工组织机构大公明隧道出口架子队按照“合理优化，满足施工”的原则，由我分部隧三工区架子一队负责施工管理并组织实施。2.1. ,施工组织机构图分部经理（邵勇）副经理（陈凯）总工（岳良）工程部安质部物质部）办公室财务部实验室钢架班钢筋班施工组织机构图隧道架子队管理人员职能划分表职务姓名职责范围项目部项目经理邵勇全面负责现场施工和项目部管理工作总工程师岳良负责总体技术和技术管理、质量管理副经理陈凯负责现场施工生产管理工作。隧道架子一队队长王立生全面负责隧道施工现场管理技术负责人刘忠负责隧道施工技术工作。技术员刘冬冬负责隧道现场技术工作。质检员年庆岳负责隧道现场

14、质量工作。安全员张文玮负责隧道现场安全工作。试验员袁浩负责隧道现场试验工作。材料员韩庆银负责隧道现场材料工作。领工员郑哲协助队长负责隧道施工管理工班长张庆协助队长负责隧道施工管理3 .主要材料、设备供应方案(1)材料供应主要材料供应计划编制原则：均衡生产的原则，节约资金的原则，减少材料浪费的原则，减少租用地的原则。周转材料的配置原则：分阶段配置的原则，及时清退的原则。按建设方的有关规定与要求采购材料，按照施工计划，积极组织进货，确保满足施工需要。(2)物资供应保证措施进入工程主体的材料严格从符合规范设计要求，所有厂制材料必须有出厂合格证，并经必要的检验和试验，合格后方准使用。所有材料、成品及半
