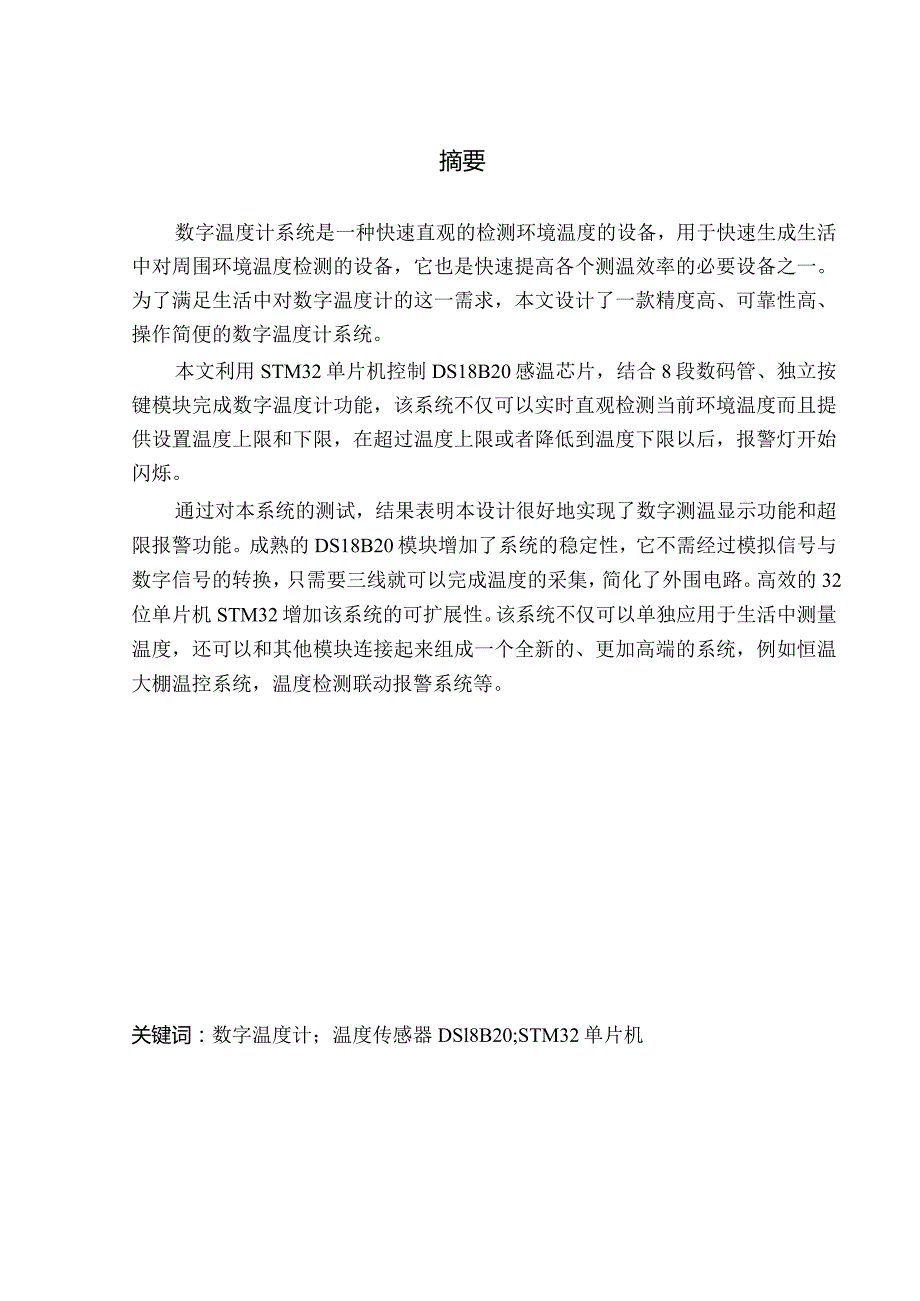

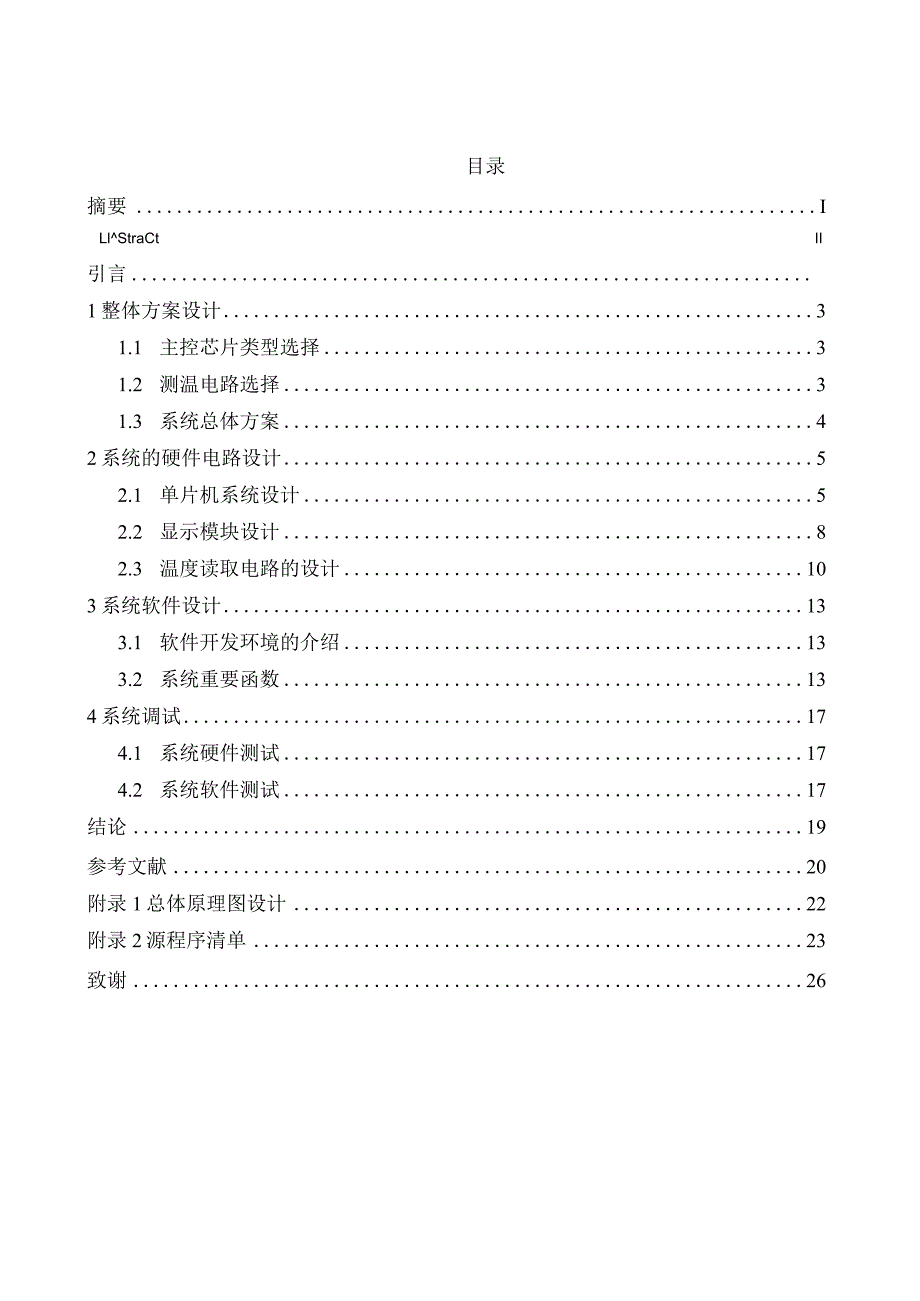

1、目录摘要ILlStraCtII引言1整体方案设计31.1 主控芯片类型选择31.2 测温电路选择31.3 系统总体方案42系统的硬件电路设计52.1 单片机系统设计52.2 显示模块设计82.3 温度读取电路的设计103系统软件设计133.1 软件开发环境的介绍133.2 系统重要函数134系统调试174.1 系统硬件测试174.2 系统软件测试17结论19参考文献20附录1总体原理图设计22附录2源程序清单23致谢26摘要数字温度计系统是一种快速直观的检测环境温度的设备,用于快速生成生活中对周围环境温度检测的设备,它也是快速提高各个测温效率的必要设备之一。为了满足生活中对数字温度计的这一需求
2、,本文设计了一款精度高、可靠性高、操作简便的数字温度计系统。本文利用STM32单片机控制DS18B20感温芯片,结合8段数码管、独立按键模块完成数字温度计功能,该系统不仅可以实时直观检测当前环境温度而且提供设置温度上限和下限,在超过温度上限或者降低到温度下限以后,报警灯开始闪烁。通过对本系统的测试,结果表明本设计很好地实现了数字测温显示功能和超限报警功能。成熟的DS18B20模块增加了系统的稳定性,它不需经过模拟信号与数字信号的转换,只需要三线就可以完成温度的采集,简化了外围电路。高效的32位单片机STM32增加该系统的可扩展性。该系统不仅可以单独应用于生活中测量温度,还可以和其他模块连接起来

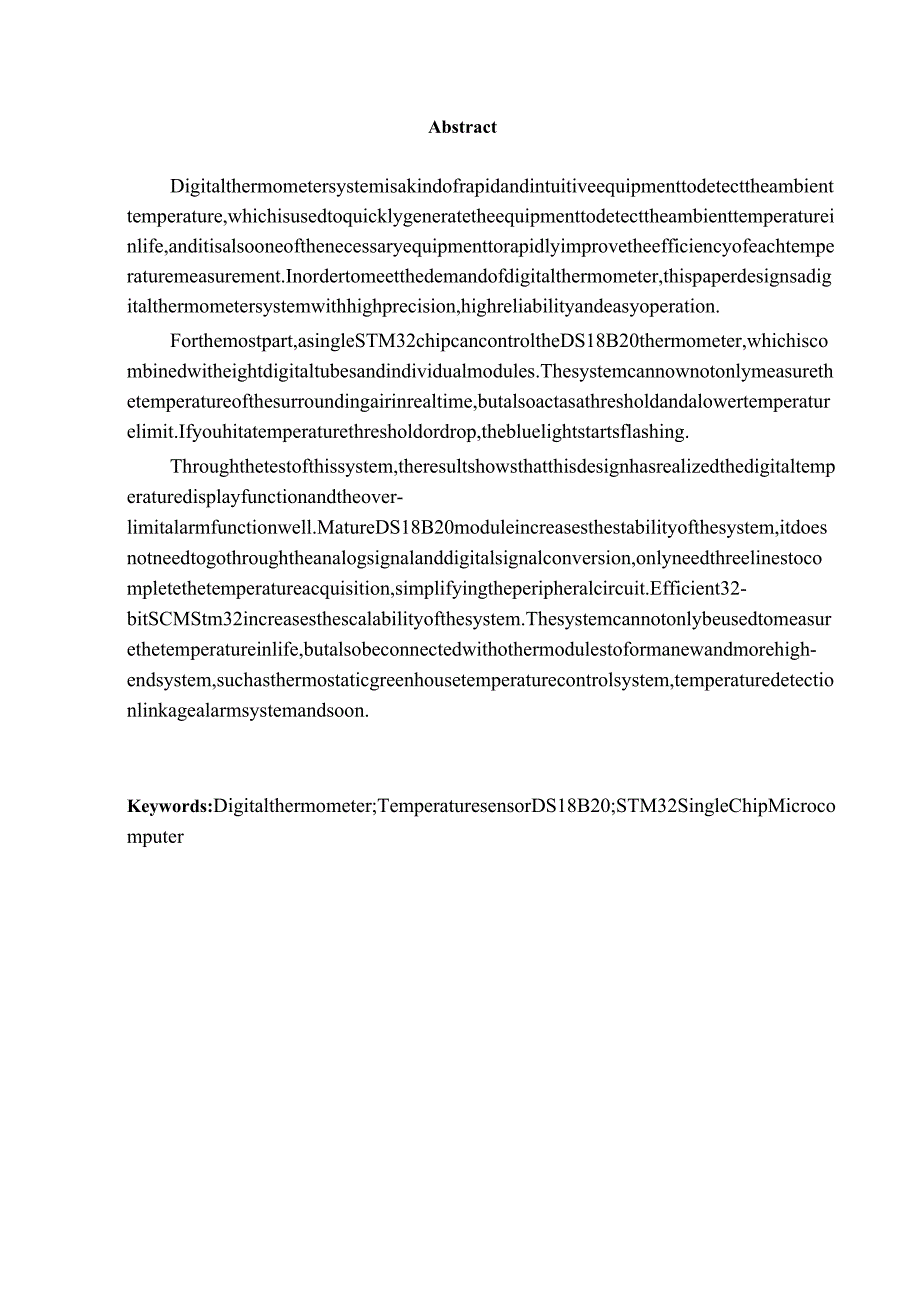

3、组成一个全新的、更加高端的系统,例如恒温大棚温控系统,温度检测联动报警系统等。关键词:数字温度计;温度传感器DSl8B20;STM32单片机AbstractDigitalthermometersystemisakindofrapidandintuitiveequipmenttodetecttheambienttemperature,whichisusedtoquicklygeneratetheequipmenttodetecttheambienttemperatureinlife,anditisalsooneofthenecessaryequipmenttorapidlyimprovethee
4、fficiencyofeachtemperaturemeasurement.Inordertomeetthedemandofdigitalthermometer,thispaperdesignsadigitalthermometersystemwithhighprecision,highreliabilityandeasyoperation.Forthemostpart,asingleSTM32chipcancontroltheDS18B20thermometer,whichiscombinedwitheightdigitaltubesandindividualmodules.Thesyste
5、mcannownotonlymeasurethetemperatureofthesurroundingairinrealtime,butalsoactasathresholdandalowertemperaturelimit.Ifyouhitatemperaturethresholdordrop,thebluelightstartsflashing.Throughthetestofthissystem,theresultshowsthatthisdesignhasrealizedthedigitaltemperaturedisplayfunctionandtheover-limitalarmf
6、unctionwell.MatureDS18B20moduleincreasesthestabilityofthesystem,itdoesnotneedtogothroughtheanalogsignalanddigitalsignalconversion,onlyneedthreelinestocompletethetemperatureacquisition,simplifyingtheperipheralcircuit.Efficient32-bitSCMStm32increasesthescalabilityofthesystem.Thesystemcannotonlybeusedt
7、omeasurethetemperatureinlife,butalsobeconnectedwithothermodulestoformanewandmorehigh-endsystem,suchasthermostaticgreenhousetemperaturecontrolsystem,temperaturedetectionlinkagealarmsystemandsoon.Keywords:Digitalthermometer;TemperaturesensorDS18B20;STM32SingleChipMicrocomputer引言如今快速发展的科技给我们生活带来了翻天覆地的变
8、化,其中单片机技术更是在我们生活中起到了无足轻重的地位,逐渐的崭露头角发展特别的快。它具有高可靠性低功耗的优势,这就奠定了它在各种消费类产品、工业控制系统、通信终端中的地位。随着人们提高生活水平,单片机控制无疑是人们追求的目标,数字温度计就是一个典型的例子,但人们对于现代工作、科研、生活的要求越来越高,需要先从微控制器技术,数字化控制,智能化控制方向发展。温度是日常生活、工业、医学、环境保护、化学工业和石油中最常用的物理量之一。测量温度的基本方法是用温度计直接读出温度。最常见的温度测量工具是各种各样的温度计,例如:水银玻璃温度计、酒精温度计、热电偶温度计或耐热温度计。这些年随着数字电路的发展,
