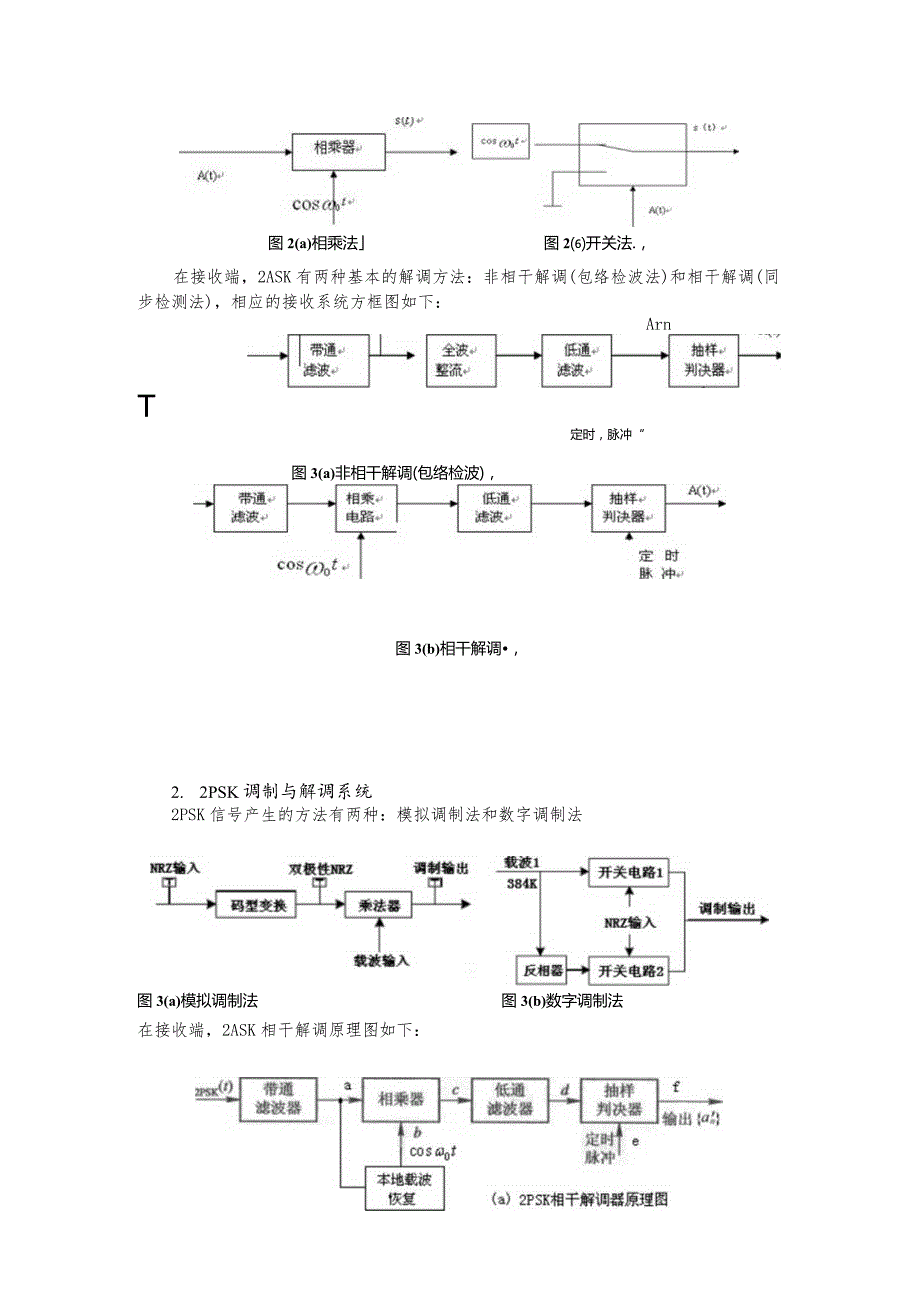

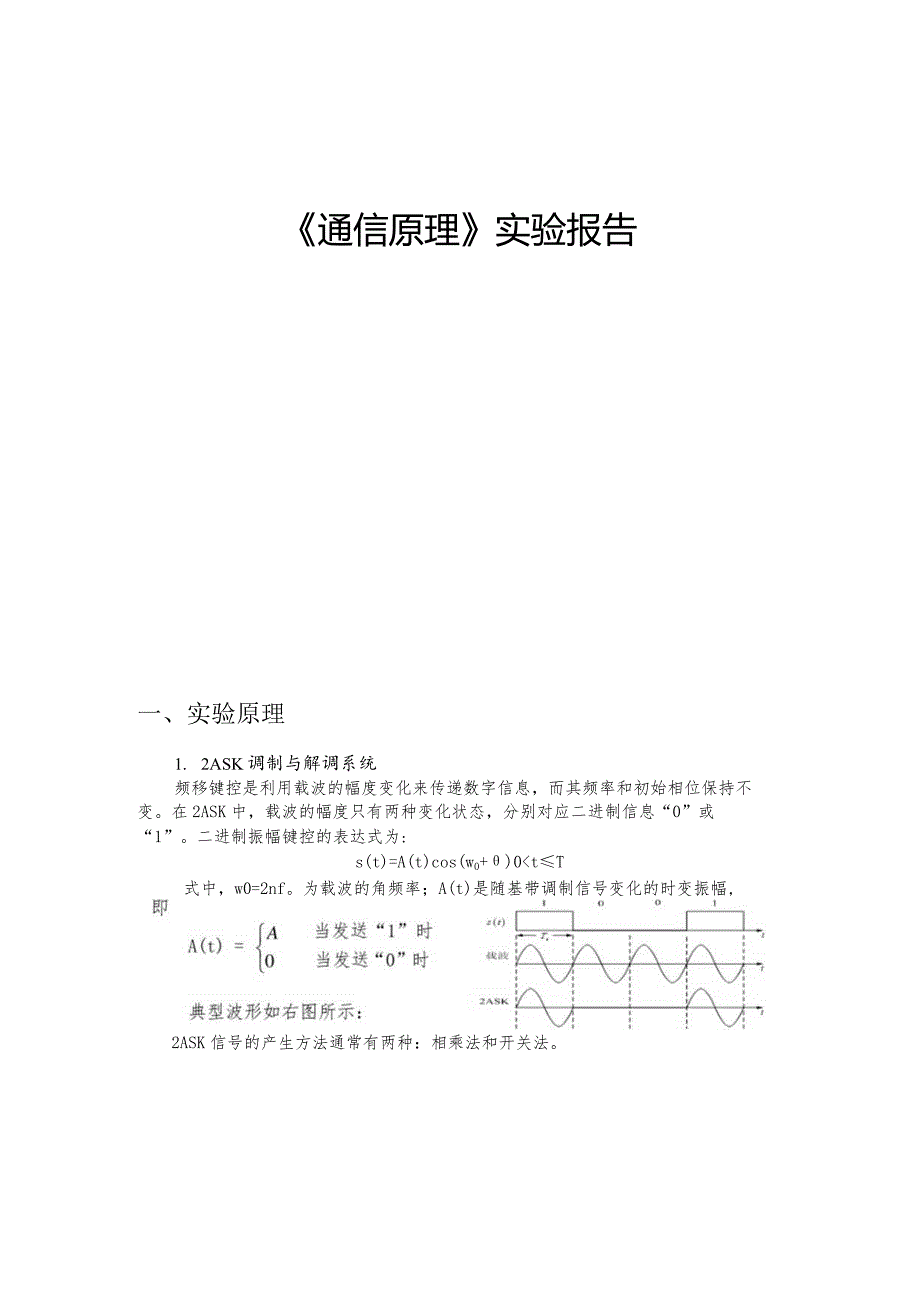

1、通信原理实验报告一、实验原理1. 2ASK调制与解调系统频移键控是利用载波的幅度变化来传递数字信息,而其频率和初始相位保持不变。在2ASK中,载波的幅度只有两种变化状态,分别对应二进制信息“0”或“1”。二进制振幅键控的表达式为:s(t)=A(t)cos(w0+)0tT式中,w0=2nf。为载波的角频率;A(t)是随基带调制信号变化的时变振幅,2ASK信号的产生方法通常有两种:相乘法和开关法。图2(a)相乘法图2开关法.,在接收端,2ASK有两种基本的解调方法:非相干解调(包络检波法)和相干解调(同步检测法),相应的接收系统方框图如下:ArnT定时,脉冲“图3(a)非相干解调(包络检波),图3

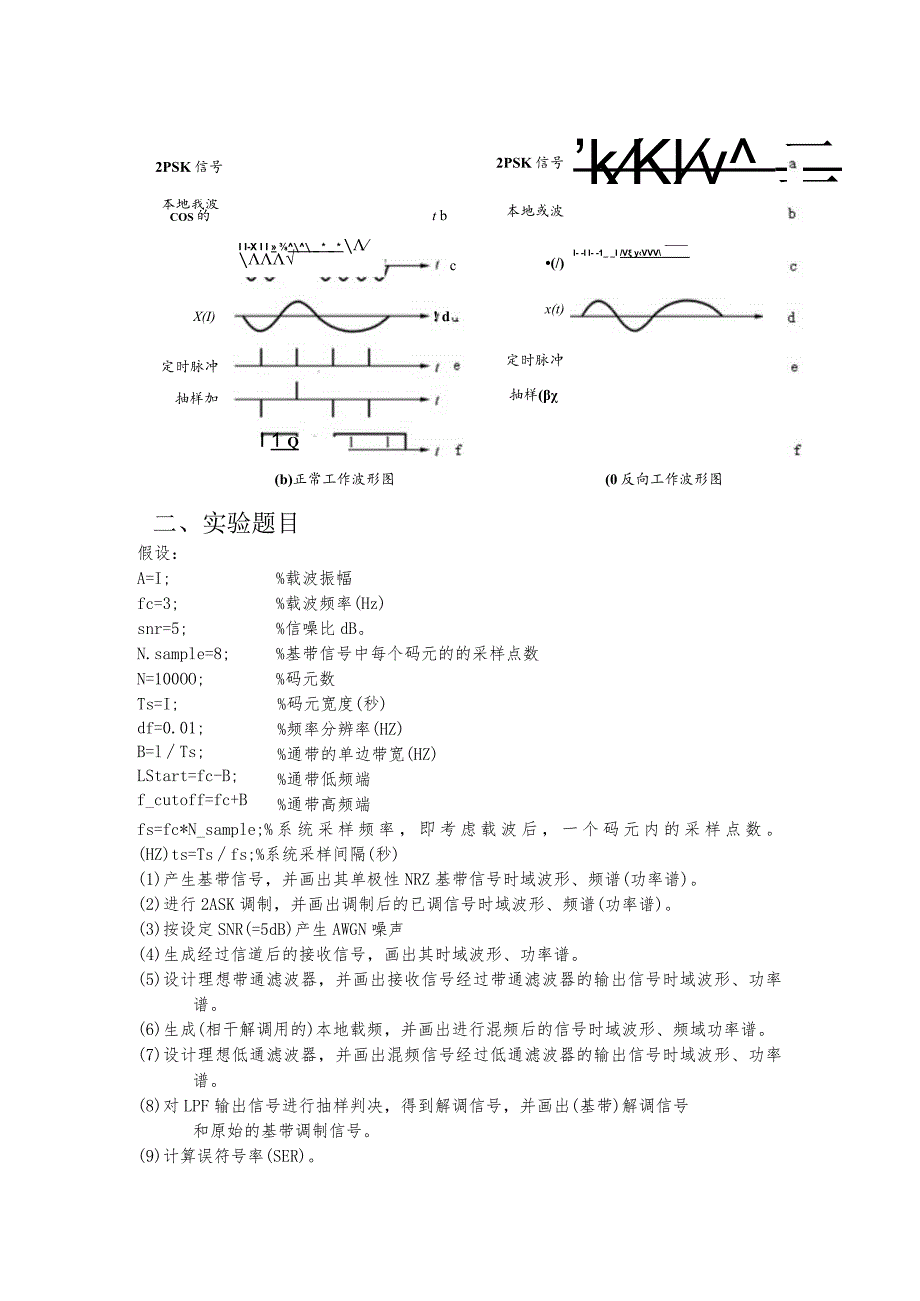

2、(b)相干解调,2. 2PSK调制与解调系统2PSK信号产生的方法有两种:模拟调制法和数字调制法图3(a)模拟调制法图3(b)数字调制法在接收端,2ASK相干解调原理图如下:2PSK信号本地我波COS的t bcX(I)! d定时脉冲抽样加I 1 Q(b)正常工作波形图I I-X I I _ * _ * 2PSK信号本地或波(/)x(t)定时脉冲抽样(kKlv 二I- -I I- -1_ _I /V yVVV 一(0反向工作波形图二、实验题目假设:A=I;%载波振幅fc=3;%载波频率(Hz)snr=5;%信噪比dB。N.sample=8;%基带信号中每个码元的的采样点数Ts=I; df=0.0
3、1; B=lTs; LStart=fc-B; f_cutoff=fc+B;N=100OO;%码元数%码元宽度(秒)%频率分辨率(HZ)%通带的单边带宽(HZ)%通带低频端%通带高频端fs=fc*N_sample;%系统采样频率,即考虑载波后,一个码元内的采样点数。(HZ)ts=Tsfs;%系统采样间隔(秒)(1)产生基带信号,并画出其单极性NRZ基带信号时域波形、频谱(功率谱)。(2)进行2ASK调制,并画出调制后的已调信号时域波形、频谱(功率谱)。(3)按设定SNR(=5dB)产生AWGN噪声(4)生成经过信道后的接收信号,画出其时域波形、功率谱。(5)设计理想带通滤波器,并画出接收信号经过
4、带通滤波器的输出信号时域波形、功率谱。(6)生成(相干解调用的)本地载频,并画出进行混频后的信号时域波形、频域功率谱。(7)设计理想低通滤波器,并画出混频信号经过低通滤波器的输出信号时域波形、功率谱。(8)对LPF输出信号进行抽样判决,得到解调信号,并画出(基带)解调信号和原始的基带调制信号。(9)计算误符号率(SER)。(IO)上述信道的信噪比SNR分别取15和25dB,重复步骤(3)(8)o观察误符号率的变化(不同信道噪声水平对接收机性能的影响)。(不用画图,仅给出三种条件(5,15,25dB)下的SER(误符号率)。三、实验步骤snr=5dB时:1.FileEditViewInsertT
