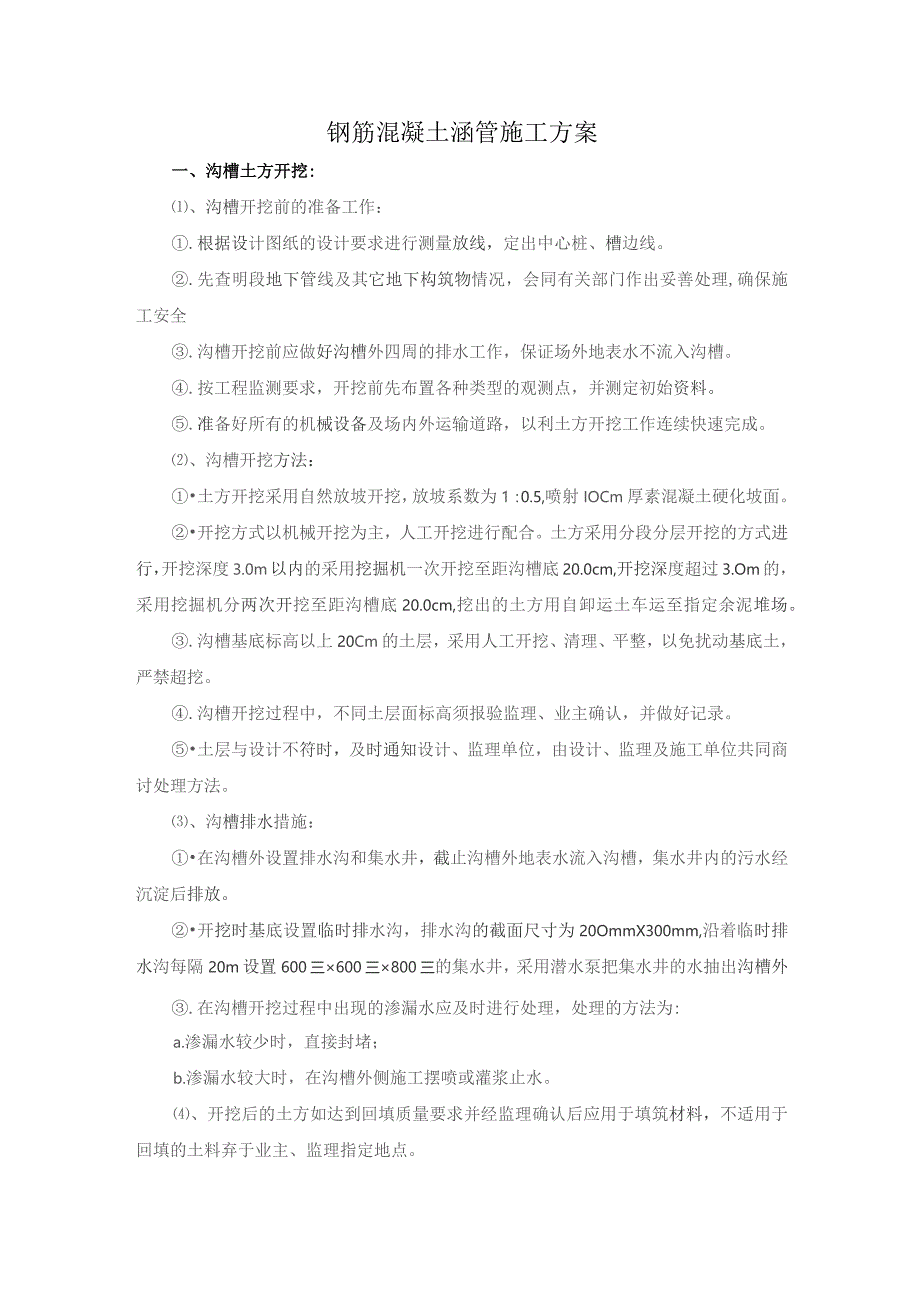

1、钢筋混凝土涵管施工方案一、沟槽土方开挖:、沟槽开挖前的准备工作：.根据设计图纸的设计要求进行测量放线，定出中心桩、槽边线。.先查明段地下管线及其它地下构筑物情况，会同有关部门作出妥善处理,确保施工安全.沟槽开挖前应做好沟槽外四周的排水工作，保证场外地表水不流入沟槽。.按工程监测要求，开挖前先布置各种类型的观测点，并测定初始资料。.准备好所有的机械设备及场内外运输道路，以利土方开挖工作连续快速完成。、沟槽开挖方法：土方开挖采用自然放坡开挖，放坡系数为1：0.5,喷射IOCm厚素混凝土硬化坡面。开挖方式以机械开挖为主，人工开挖进行配合。土方采用分段分层开挖的方式进行，开挖深度3.0m以内的采用挖掘

2、机一次开挖至距沟槽底20.0cm,开挖深度超过3.Om的，采用挖掘机分两次开挖至距沟槽底20.0cm,挖出的土方用自卸运土车运至指定余泥堆场。.沟槽基底标高以上20Cm的土层，采用人工开挖、清理、平整，以免扰动基底土，严禁超挖。.沟槽开挖过程中，不同土层面标高须报验监理、业主确认，并做好记录。土层与设计不符时，及时通知设计、监理单位，由设计、监理及施工单位共同商讨处理方法。、沟槽排水措施：在沟槽外设置排水沟和集水井，截止沟槽外地表水流入沟槽，集水井内的污水经沉淀后排放。开挖时基底设置临时排水沟，排水沟的截面尺寸为20OmmX300mm,沿着临时排水沟每隔20m设置600三600三800三的集水

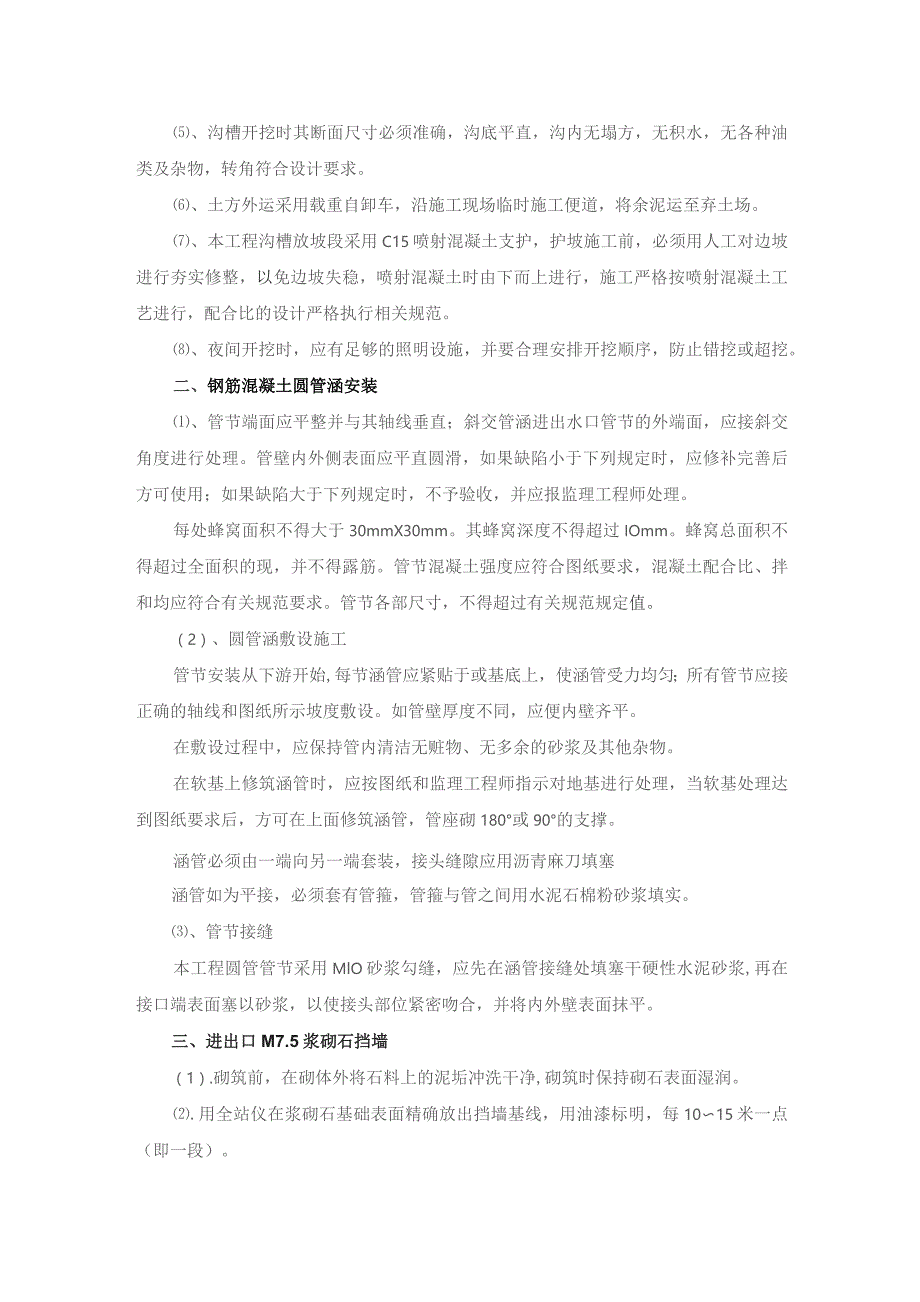

3、井，采用潜水泵把集水井的水抽出沟槽外.在沟槽开挖过程中出现的渗漏水应及时进行处理，处理的方法为:a.渗漏水较少时，直接封堵；b.渗漏水较大时，在沟槽外侧施工摆喷或灌浆止水。、开挖后的土方如达到回填质量要求并经监理确认后应用于填筑材料，不适用于回填的土料弃于业主、监理指定地点。、沟槽开挖时其断面尺寸必须准确，沟底平直，沟内无塌方，无积水，无各种油类及杂物，转角符合设计要求。、土方外运采用载重自卸车，沿施工现场临时施工便道，将余泥运至弃土场。、本工程沟槽放坡段采用C15喷射混凝土支护，护坡施工前，必须用人工对边坡进行夯实修整，以免边坡失稳，喷射混凝土时由下而上进行，施工严格按喷射混凝土工艺进行，配

4、合比的设计严格执行相关规范。、夜间开挖时，应有足够的照明设施，并要合理安排开挖顺序，防止错挖或超挖。二、钢筋混凝土圆管涵安装、管节端面应平整并与其轴线垂直；斜交管涵进出水口管节的外端面，应接斜交角度进行处理。管壁内外侧表面应平直圆滑，如果缺陷小于下列规定时，应修补完善后方可使用；如果缺陷大于下列规定时，不予验收，并应报监理工程师处理。每处蜂窝面积不得大于30mmX30mm。其蜂窝深度不得超过IOmm。蜂窝总面积不得超过全面积的现，并不得露筋。管节混凝土强度应符合图纸要求，混凝土配合比、拌和均应符合有关规范要求。管节各部尺寸，不得超过有关规范规定值。（2）、圆管涵敷设施工管节安装从下游开始,每节

5、涵管应紧贴于或基底上，使涵管受力均匀；所有管节应接正确的轴线和图纸所示坡度敷设。如管壁厚度不同，应便内壁齐平。在敷设过程中，应保持管内清洁无赃物、无多余的砂浆及其他杂物。在软基上修筑涵管时，应按图纸和监理工程师指示对地基进行处理，当软基处理达到图纸要求后，方可在上面修筑涵管，管座砌180或90的支撑。涵管必须由一端向另一端套装，接头缝隙应用沥青麻刀填塞涵管如为平接，必须套有管箍，管箍与管之间用水泥石棉粉砂浆填实。、管节接缝本工程圆管管节采用MlO砂浆勾缝，应先在涵管接缝处填塞干硬性水泥砂浆,再在接口端表面塞以砂浆，以使接头部位紧密吻合，并将内外壁表面抹平。三、进出口M7.5浆砌石挡墙（1）.砌

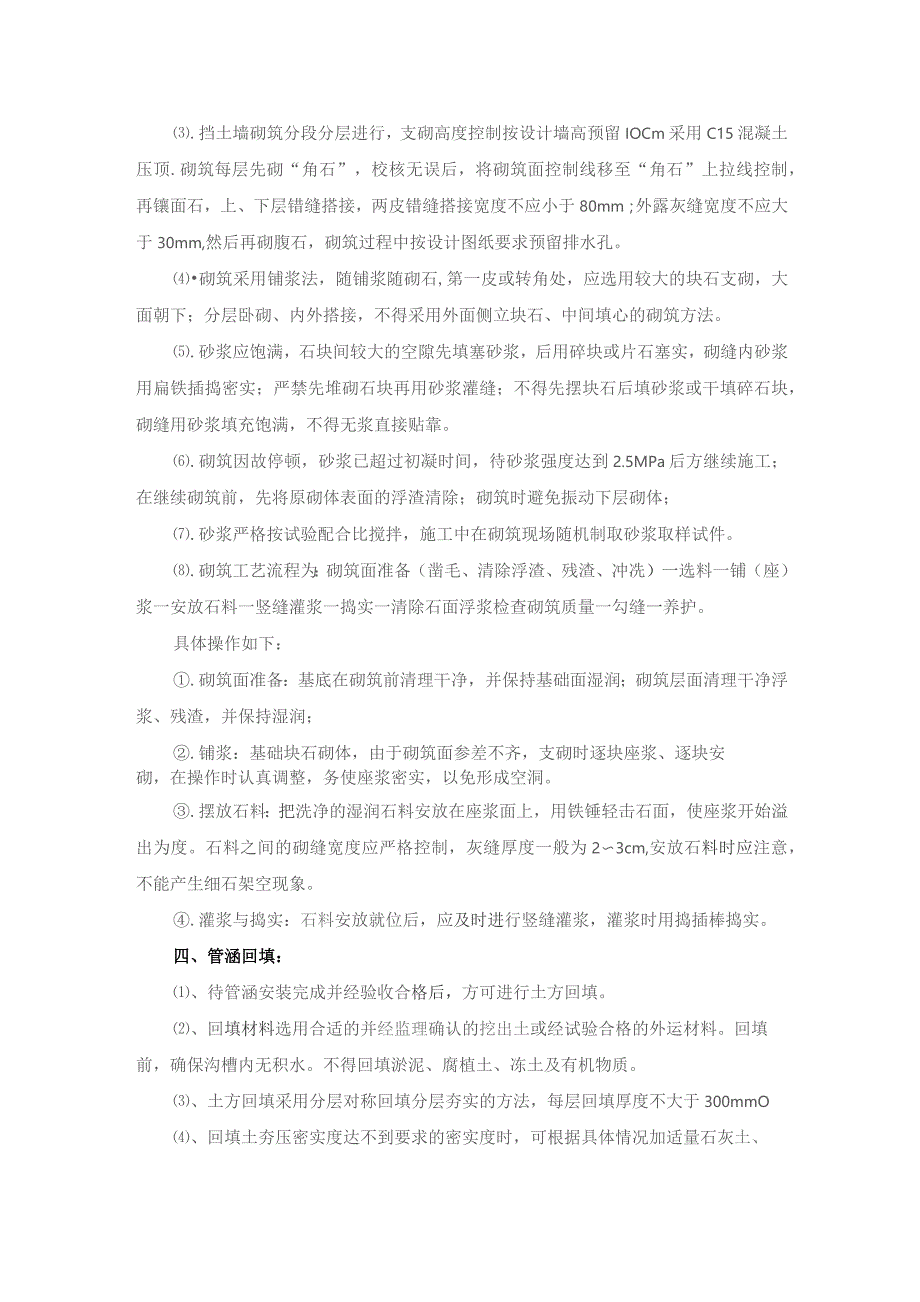

6、筑前，在砌体外将石料上的泥垢冲洗干净,砌筑时保持砌石表面湿润。.用全站仪在浆砌石基础表面精确放出挡墙基线，用油漆标明，每1015米一点（即一段）。.挡土墙砌筑分段分层进行，支砌高度控制按设计墙高预留IOCm采用C15混凝土压顶.砌筑每层先砌“角石”，校核无误后，将砌筑面控制线移至“角石”上拉线控制，再镶面石，上、下层错缝搭接，两皮错缝搭接宽度不应小于80mm；外露灰缝宽度不应大于30mm,然后再砌腹石，砌筑过程中按设计图纸要求预留排水孔。砌筑采用铺浆法，随铺浆随砌石,第一皮或转角处，应选用较大的块石支砌，大面朝下；分层卧砌、内外搭接，不得采用外面侧立块石、中间填心的砌筑方法。.砂浆应饱满，石块

7、间较大的空隙先填塞砂浆，后用碎块或片石塞实，砌缝内砂浆用扁铁插捣密实；严禁先堆砌石块再用砂浆灌缝；不得先摆块石后填砂浆或干填碎石块，砌缝用砂浆填充饱满，不得无浆直接贴靠。.砌筑因故停顿，砂浆已超过初凝时间，待砂浆强度达到2.5MPa后方继续施工；在继续砌筑前，先将原砌体表面的浮渣清除；砌筑时避免振动下层砌体；.砂浆严格按试验配合比搅拌，施工中在砌筑现场随机制取砂浆取样试件。.砌筑工艺流程为：砌筑面准备（凿毛、清除浮渣、残渣、冲冼）一选料一铺（座）浆一安放石料一竖缝灌浆一捣实一清除石面浮浆检查砌筑质量一勾缝一养护。具体操作如下：.砌筑面准备：基底在砌筑前清理干净，并保持基础面湿润；砌筑层面清理干

8、净浮浆、残渣，并保持湿润；.铺浆：基础块石砌体，由于砌筑面参差不齐，支砌时逐块座浆、逐块安砌，在操作时认真调整，务使座浆密实，以免形成空洞。.摆放石料：把洗净的湿润石料安放在座浆面上，用铁锤轻击石面，使座浆开始溢出为度。石料之间的砌缝宽度应严格控制，灰缝厚度一般为23cm,安放石料时应注意，不能产生细石架空现象。.灌浆与捣实：石料安放就位后，应及时进行竖缝灌浆，灌浆时用捣插棒捣实。四、管涵回填：、待管涵安装完成并经验收合格后，方可进行土方回填。、回填材料选用合适的并经监理确认的挖出土或经试验合格的外运材料。回填前，确保沟槽内无积水。不得回填淤泥、腐植土、冻土及有机物质。、土方回填采用分层对称回填分层夯实的方法，每层回填厚度不大于300mmO、回填土夯压密实度达不到要求的密实度时，可根据具体情况加适量石灰土、砂、砂砾或其他可达到要求密实度的材料。、回填管道两侧土方时应避免碰撞管道以免损坏，每层回填完后，采用打夯机夯实。、管顶土方回填时，路基面以下深度范围压实度要求为：080Omm范围压实度不小于95%,800150OnIIn范围压实度不小于93%,1500Innl以下压实度不小于9卜肌
