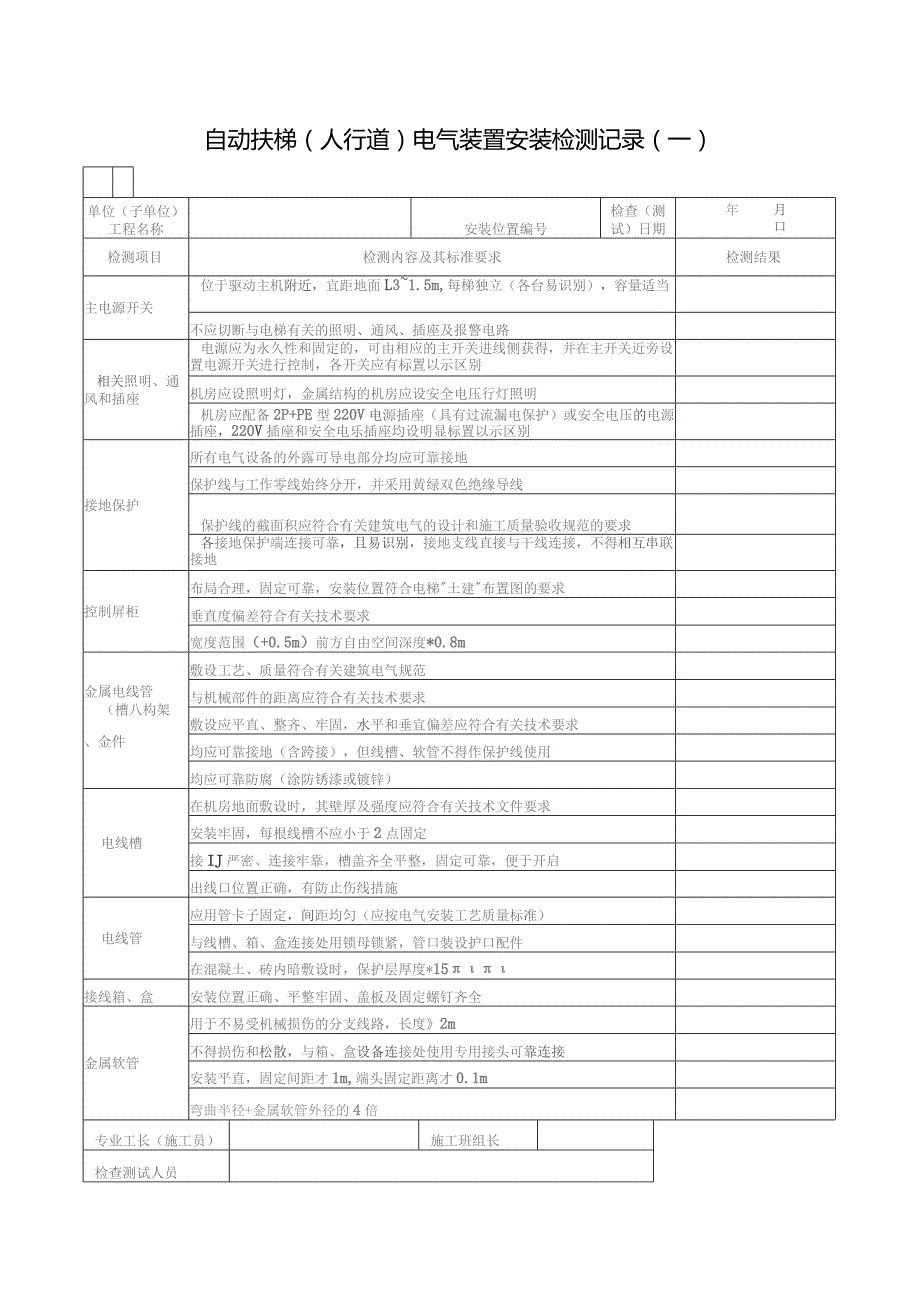

1、自动扶梯（人行道）电气装置安装检测记录（一）单位（子单位）工程名称安装位置编号检查（测试）日期年月口检测项目检测内容及其标准要求检测结果主电源开关位于驱动主机附近，宜距地面L31.5m,每梯独立（各台易识别），容量适当不应切断与电梯有关的照明、通风、插座及报警电路相关照明、通风和插座电源应为永久性和固定的，可由相应的主开关进线侧获得，并在主开关近旁设置电源开关进行控制，各开关应有标置以示区别机房应设照明灯，金属结构的机房应设安全电压行灯照明机房应配备2P+PE型220V电源插座（具有过流漏电保护）或安全电压的电源插座，220V插座和安全电乐插座均设明显标置以示区别接地保护所有电气设备的外露可导

2、电部分均应可靠接地保护线与工作零线始终分开，并采用黄绿双色绝缘导线保护线的截面积应符合有关建筑电气的设计和施工质量验收规范的要求各接地保护端连接可靠，且易识别，接地支线直接与干线连接，不得相互串联接地控制屏柜布局合理，固定可靠，安装位置符合电梯土建布置图的要求垂直度偏差符合有关技术要求宽度范围（+0.5m）前方自由空间深度*0.8m金属电线管（槽八构架、金件敷设工艺、质量符合有关建筑电气规范与机械部件的距离应符合有关技术要求敷设应平直、整齐、牢固，水平和垂宜偏差应符合有关技术要求均应可靠接地（含跨接），但线槽、软管不得作保护线使用均应可靠防腐（涂防锈漆或镀锌）电线槽在机房地面敷设时，其壁厚及强

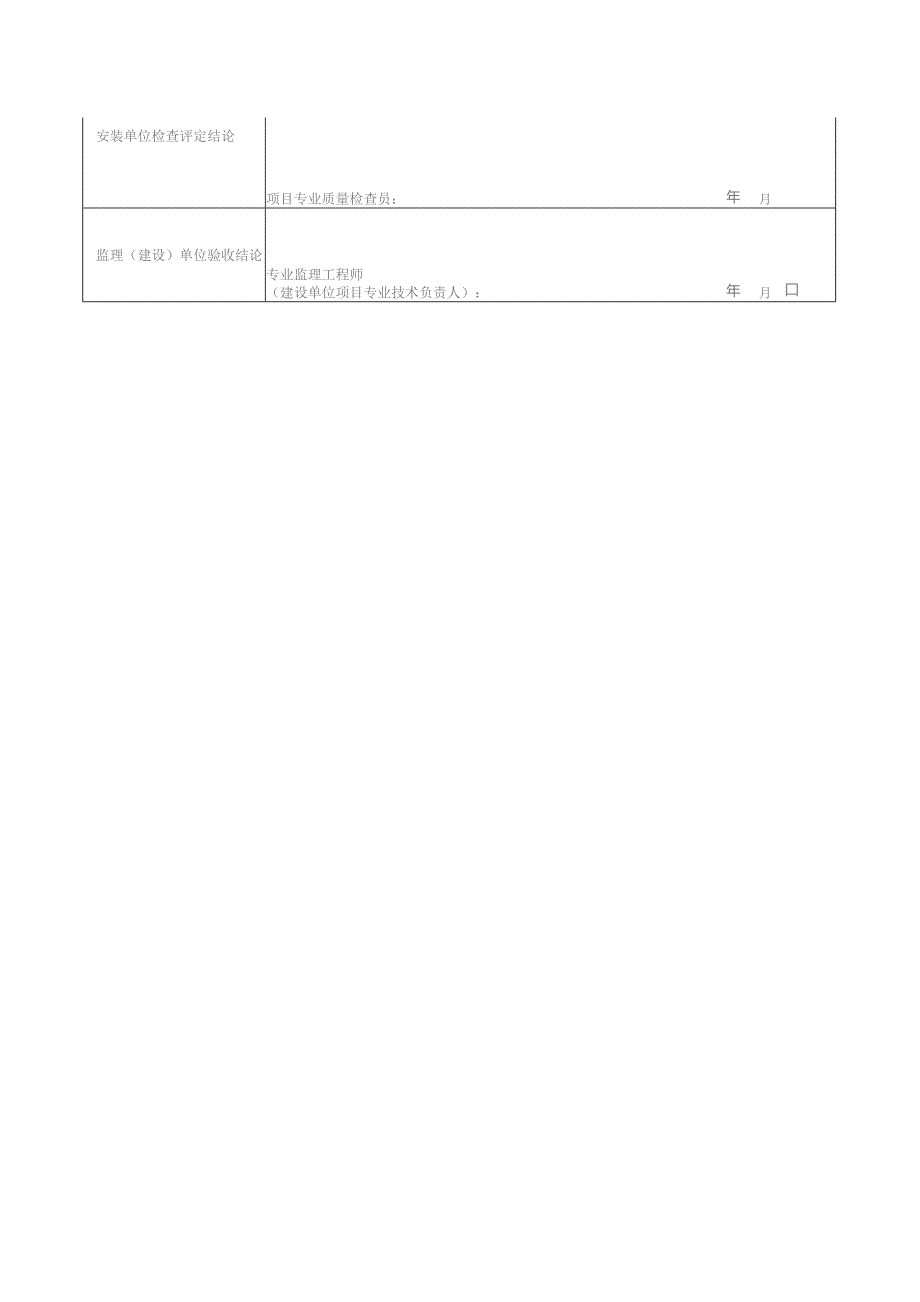

3、度应符合有关技术文件要求安装牢固，每根线槽不应小于2点固定接IJ严密、连接牢靠，槽盖齐全平整，固定可靠，便于开启出线口位置正确，有防止伤线措施电线管应用管卡子固定，间距均匀（应按电气安装工艺质量标准）与线槽、箱、盒连接处用锁母锁紧，管口装设护口配件在混凝土、砖内暗敷设时，保护层厚度*15接线箱、盒安装位置正确、平整牢固、盖板及固定螺钉齐全金属软管用于不易受机械损伤的分支线路，长度2m不得损伤和松散，与箱、盒设备连接处使用专用接头可靠连接安装平直，固定间距才1m,端头固定距离才0.1m弯曲半径+金属软管外径的4倍专业工长（施工员）施工班组长检查测试人员安装单位检查评定结论项目专业质量检查员：年月监理（建设）单位验收结论专业监理工程师（建设单位项目专业技术负责人）：年月口
