GB-防盗安全门通用技术条件.docx

《GB-防盗安全门通用技术条件.docx》由会员分享，可在线阅读，更多相关《GB-防盗安全门通用技术条件.docx（25页珍藏版）》请在优知文库上搜索。

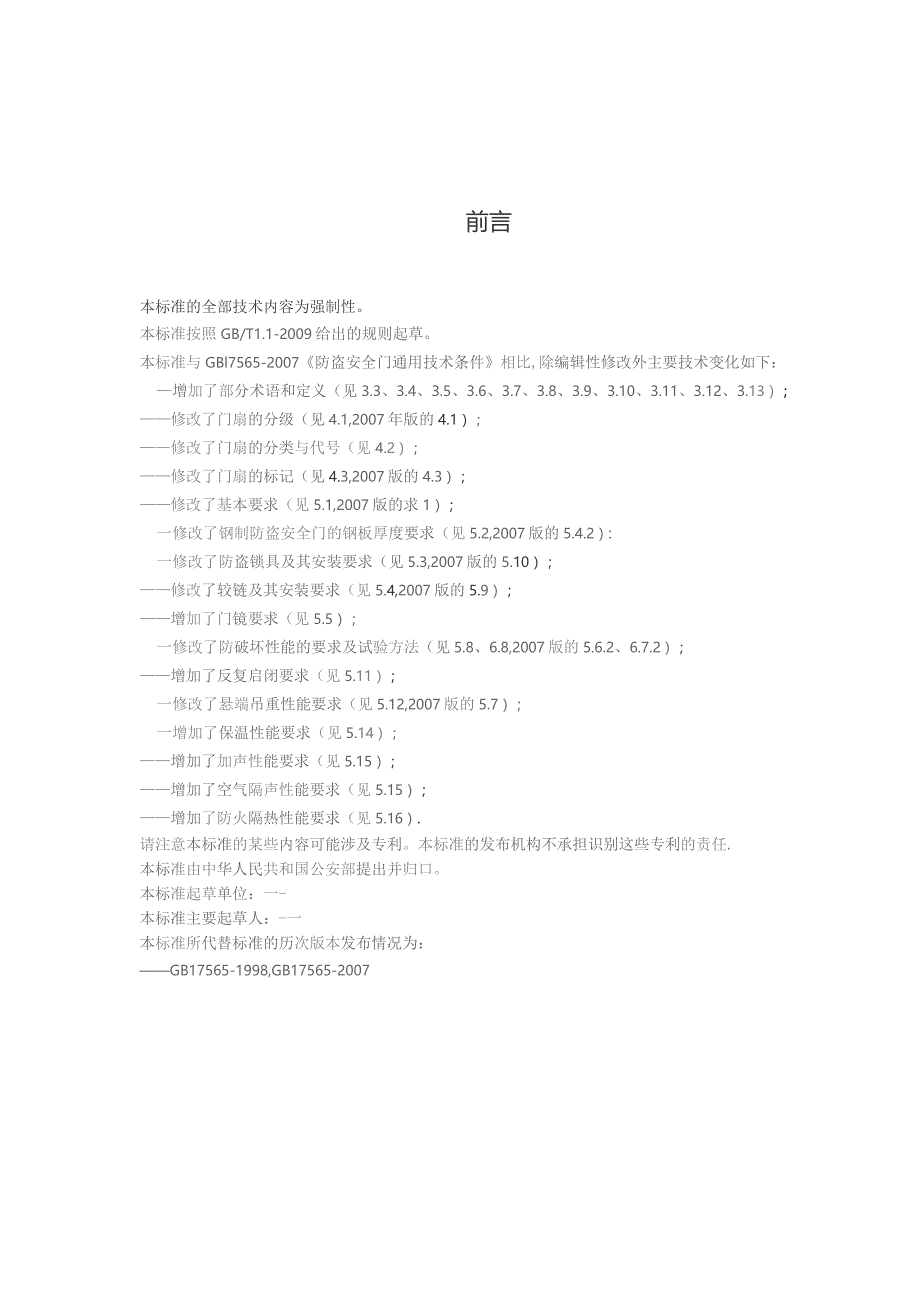

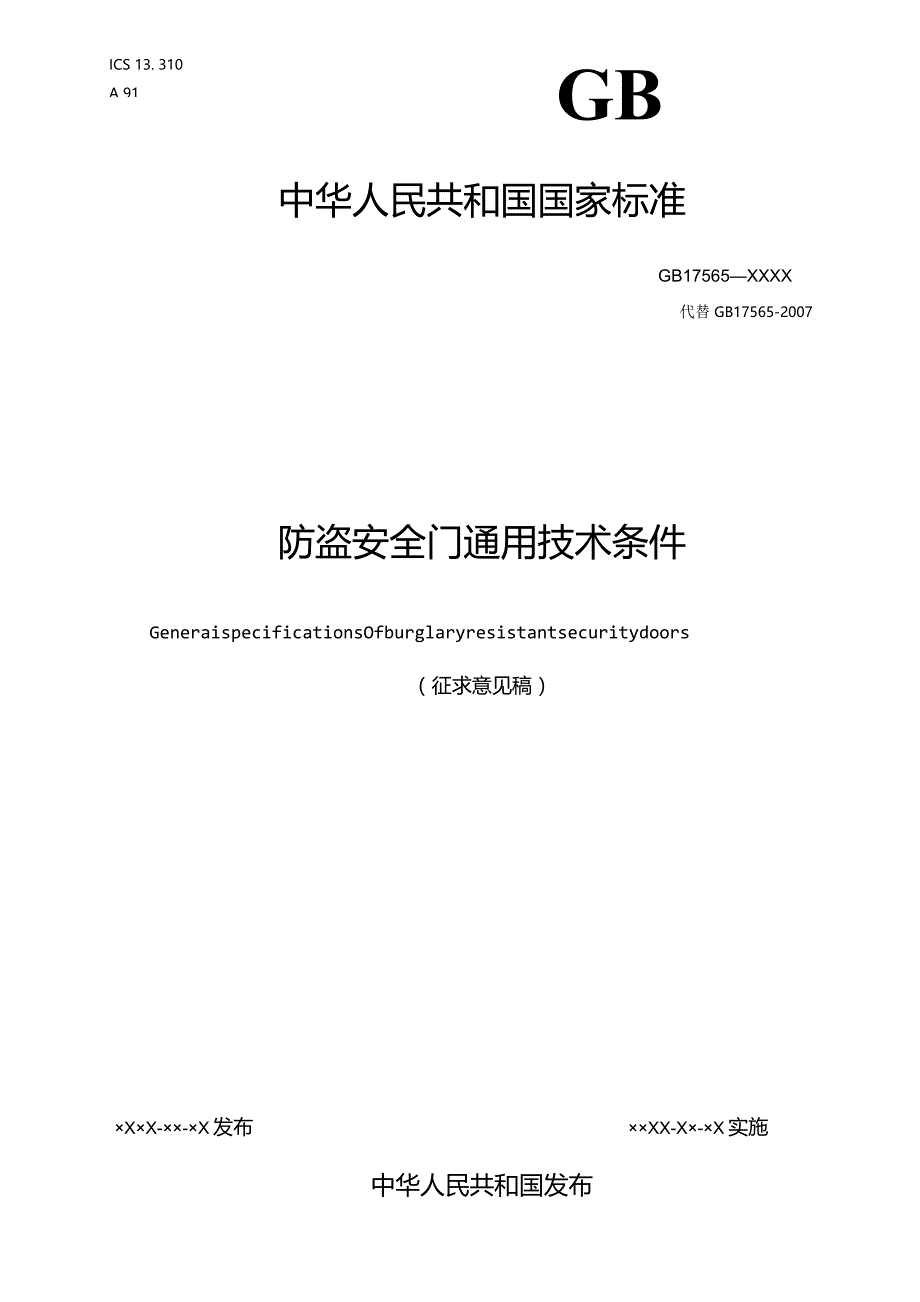

1、ICS 13. 310A 91GB中华人民共和国国家标准GB17565XXXX代替GB17565-2007防盗安全门通用技术条件GeneraispecificationsOfburglaryresistantsecuritydoors（征求意见稿）XX-X发布XX-X-X实施中华人民共和国发布前言本标准的全部技术内容为强制性。本标准按照GB/T1.1-2009给出的规则起草。本标准与GBl7565-2007防盗安全门通用技术条件相比,除编辑性修改外主要技术变化如下：增加了部分术语和定义（见3.3、3.4、3.5、3.6、3.7、3.8、3.9、3.10、3.11、3.12、3.13）；修改了门

2、扇的分级（见4.1,2007年版的4.1）；修改了门扇的分类与代号（见4.2）；修改了门扇的标记（见4.3,2007版的4.3）；修改了基本要求（见5.1,2007版的求1）；一修改了钢制防盗安全门的钢板厚度要求（见5.2,2007版的5.4.2）:一修改了防盗锁具及其安装要求（见5.3,2007版的5.10）；修改了较链及其安装要求（见5.4,2007版的5.9）；增加了门镜要求（见5.5）；一修改了防破坏性能的要求及试验方法（见5.8、6.8,2007版的5.6.2、6.7.2）；增加了反复启闭要求（见5.11）；一修改了悬端吊重性能要求（见5.12,2007版的5.7）；一增加了保温性能

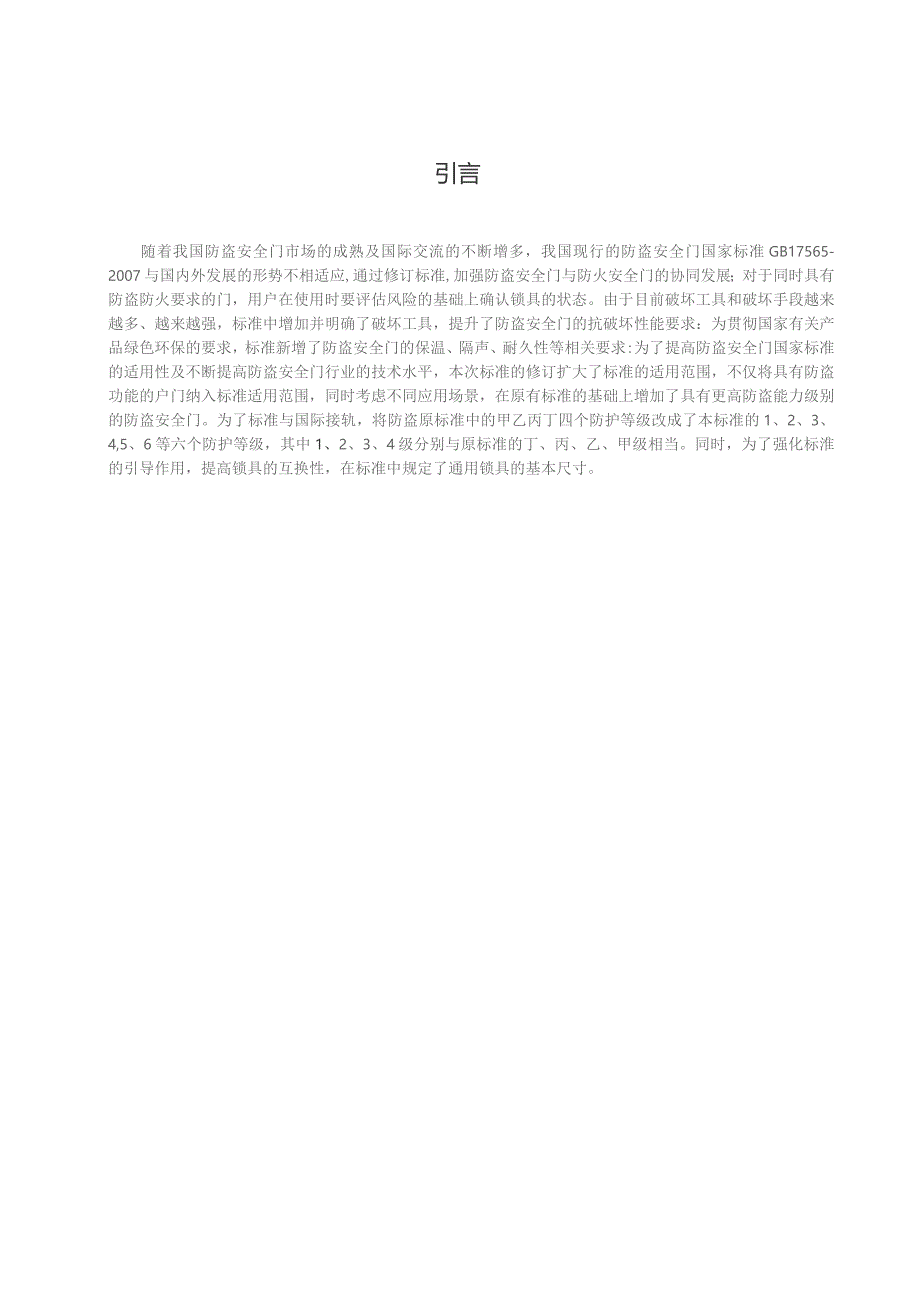

3、要求（见5.14）；增加了加声性能要求（见5.15）；增加了空气隔声性能要求（见5.15）；增加了防火隔热性能要求（见5.16）.请注意本标准的某些内容可能涉及专利。本标准的发布机构不承担识别这些专利的责任.本标准由中华人民共和国公安部提出并归口。本标准起草单位：一-本标准主要起草人：-一本标准所代替标准的历次版本发布情况为：GB17565-1998,GB17565-2007引言随着我国防盗安全门市场的成熟及国际交流的不断增多，我国现行的防盗安全门国家标准GB17565-2007与国内外发展的形势不相适应,通过修订标准,加强防盗安全门与防火安全门的协同发展；对于同时具有防盗防火要求的门，用户在

4、使用时要评估风险的基础上确认锁具的状态。由于目前破坏工具和破坏手段越来越多、越来越强，标准中增加并明确了破坏工具，提升了防盗安全门的抗破坏性能要求：为贯彻国家有关产品绿色环保的要求，标准新增了防盗安全门的保温、隔声、耐久性等相关要求:为了提高防盗安全门国家标准的适用性及不断提高防盗安全门行业的技术水平，本次标准的修订扩大了标准的适用范围，不仅将具有防盗功能的户门纳入标准适用范围，同时考虑不同应用场景，在原有标准的基础上增加了具有更高防盗能力级别的防盗安全门。为了标准与国际接轨，将防盗原标准中的甲乙丙丁四个防护等级改成了本标准的1、2、3、4,5、6等六个防护等级，其中1、2、3、4级分别与原标

5、准的丁、丙、乙、甲级相当。同时，为了强化标淮的引导作用，提高锁具的互换性，在标准中规定了通用锁具的基本尺寸。防盗安全门通用技术条件1范围本标准规定了防盗安全门的分类、分级及标记、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于民用及其他重要场所和部位使用的防盗安全门，是设计、制造、检测、验收和认证评价防盗安全门的技术依据。其他具有防盗功能的户门应参照执行。2规范性引用文件下列标准对于本标准的应用是必不可少的.凡是注日期的引用标准，仅所注日期的版木适用于本标准。凡是不注日期的引用标准，其最新版本（包括所有的修改单）适用于本标准。GB/T708-2006冷轧钢板和钢带的尺寸、外形

6、、重量及允许偏差GB709-2006热轧钢板和钢带的尺寸、外形、重量及允许偏差GB/T5823建筑门窗术语：GB/T8484建筑外门窗保温性能分级及检测方法GB/T8485建筑门窗空气声隔声性能分级及检测方法GB10409-2019防盗保险柜（箱）GB12955防火门验收规范GB/T14155整植门软重物体撞击实验GB18580室内装饰装修材料人造板及其制品中甲醛释放限量GB/T22632门扇抗硬物撞击性能检测方法GB/T22635门扇湿度U响稳定性检测方法GB/T22636门扇尺寸、直角度和平面度检测方法GB/T29049整植门垂直荷载实验GB/T24494门两侧在不同气候条件下的变形检测方

7、法GB/T29555门的启闭力实验方法；GB/T29530平开门和旋转门抗静扭曲性能的测定GB/T29739门窗反复启闭耐久性试验方法GA/T73-2015机械防盗锁GA374-2019电子防盗锁GA701-2007指纹防盗锁通用技术条件JG/T125建筑门窗五金合页（较链）3术语和定义GA/T73-2015中界定的及下列术语和定义适用于本标准。.3.1防盗安全门burglaryresistantsecuritydoor也称防盗门，配有防盗锁，在一定时间内可以抵抗一定条件下非正常开启，具有一定安全防护性能并符合相应防盗安全级别的门。防盗安全级别burgIarysecurityclass在规定的

8、破坏工具作用下，按防盗安全门最薄弱环节能够抵抗非正常开启的时间长短划分的级别。3.3防护面protectionsurface处于被防护区间外侧的门扇表面。3.4快速开启装置emergencyopeningdevice防盗门锁具上非防护面一侧能不通过钥匙快速开启锁具的机械装置。3.5快速开启锁定装置reIockdevice防盗门锁具上的附加锁定装置或另外一套锁具，锁定后，通过快速开启装置无法正常开门。3.6反锁状态锁定点伸出并锁定、快速开启锁定装置未锁定的状态。3.7锁定状态lockedstatus锁定点伸出并锁定、快速开启锁定装置锁定的状态。3.8锁定点Iockingpoint达到一定强度、约

9、束门扇与门框相对活动的点。3.9有效伸入长度effectivelyreachingIength门扇关闭时，锁栓插入或搭接锁孔的实际长度。3.10普通手工工具COmmOnhandtool包括凿子、冲头、楔子、螺丝刀、钢锯、扳手、钳子、质量小于或等于3.6kg的铁锤、长度小于或等于L5直径小于或等于25r三（或者相等截面积）的撬扒工具Cl3,11便携式电动工具portabIeeIectrictool钻头直径小于或等于12.7mm、功率小于或等于1800W的便携式手持电钻；冲头直径小于或等于25.4mm、功率小于或等于240OW的便携式电动冲击锤及加压装置U3.12专用便携式电动工具specific

10、portableelectrictooI便携式切割机、便携式砂轮机、电锯的总称。3.12.1便携式切割机portablecuttingmachine具有高速钢、镶硬质合金刀齿且直径小于等于203mm、功率小于等于2400W、转速小于等于8000r/min的手持切割机。3,12.2便携式砂轮机portabIeabrasivecuttingwheel砂轮片直径小于等于203mm、厚度小于等于32mm、功率小于等于2400W、转速小于等于8000r/min的电动手持盘形砂轮机。3,12.3电锯eIectricsaw圆锯、锯孔锯、往复锯的总称。3.12.3.1圆锯CirCUlarsaw具有高速钢或镶硬

11、质合金刀齿、圆锯片直径小于或等于203三u功率小于或等于2400W、转速小于或等于5000r/min电动锯。3.12.3.2锯孔锯holesaw具有高速钢或镶硬质合金的刀齿、孔直径小于等于76r三,并与3.6的电钻配合使用的用来切割孔的圆柱形锯装置。3.12.3.3往复锯reciprocatingsaw具有高速钢或镶硬质合金刀齿的、功率小于等于240OW的手持往复锯装置。3.13磨头grindingpoint转速为14000r/min-22000r/in且功率小于或等于M40W的电驱动的锥形、盘形、圆柱形及类似形状的磨削工具。3.14净工作时间networkingtime实际的破坏攻击时间，不

12、包括试验准备时间及试验过程中可能延误的时间。3.15615cm2JF11615cm2opening最小边长尺寸为152mm的矩形开口、或直径为281mm的圆形开口、或斜边长为497mm的等腰直角三角形。4分级、分类和标记4.1分级防盗安全门的防盗安全级别按表1进行分类.表1防盗安全级别项目1级2级3级4级5级6级防破坏时间/min61010202030锁定点数量424282888抗破坏工具普通手工工具普通手工工具+便携式电动工具普通手工工具+便携式电动工具+专用便携式电动工具4.2分类与代号4.2.1按门扇数量分为：a）单扇平开，代号为D；b）双扇对开，代号为S；4.2.2按材质分为：a）钢质

13、门，代号为GZ；b）钢木质复合门，代号为GM；c）铸铝门，代号为ZLd）其他材质的门，代号为QT。4.2.3按照门扇开启方向分为：a）外开，向室外方向开启，W!b）内开，向室内方向开启，N.4.3标记防盗安全门标记由防盗门代号、防盗安全级别、门扇构造、材质代号、企业自定义代号等五部分组成。标记如下：-（/）-1.-企业自定义代号门扇开启方向，内开N、外开W门扇材质，钢制GZ、钢木GM及其他QT门扇构造，单扇D,多扇S防盗安全门级别；括号内按防火/保温/隔声进行标注防盗安全门代号，FAM示例：FAMH-D-GM-ABo1表示AB公司的01型4级单扇钢木复合防盗安全门。5技术要求5.1基本要求5.

14、1.1门框、门扇构件表面应平整光洁，无明显凹痕和机械损伤；焊接应牢固、焊点分布均匀，应无假焊、焊穿、漏焊、夹渣等现象。5.1.2门扇或门框的较链侧应有端正、牢固、清晰、标识牌。5.1.3防盗安全门上所使用的材料（含钢材、木材、胶条、防潮蜂窝纸和发泡剂等填充材料）、螺钉、螺栓等配件应符合下列要求和国家现行相关标准的规定（参见附录A）：a）木材、木制品的甲醛释放量应符合GB18580中EI的规定；b）钢木复合门木材含水率应符合相关标准；c）材料的种类和质量应与该门的使用功能相协调。室外用门，其面漆（或外装饰材料），应使用外用涂料（材料）；d）普通碳素钢的框、扇、螺钉、螺栓等配件除选用不锈钢材料外，应进行有效防腐处理，如热浸镀锌、电镀锌处理等。5.2钢质防盗安全门的钢板厚度要求钢质防盗安全门的门框和门扇面板的标称厚度应符合表2的要求,钢质板材应符合GB708及GB709规定，且其厚度的偏差应符合表3的要求。选用其他材质板材时应符合相关国家或行业标准规定。表2钢制门扇板材厚度的要求单位为亳米级别1级2级3级4级5级6级门扇面板20.830.8MLONL2Z2.03.0门框AL5学工022.03,033.0表3钢质板材允许偏差单位为毫米公称厚度3.OO2.OO1.80L5
