水泥中控技能大赛案例分析题.docx

《水泥中控技能大赛案例分析题.docx》由会员分享，可在线阅读，更多相关《水泥中控技能大赛案例分析题.docx（5页珍藏版）》请在优知文库上搜索。

1、水泥中控技能大赛案例分析题水泥资料2023-09-2807:40发表于广西图片案例分析：1.熟料样的化学全分析结果如表所示，请对该结果作分析。名称Si02A2O3Fe23CaOMgO合计成分23.944.893.6565.301.0198.83名称K：HnPC3SC2SC3AC4AFf-CaO成分0.8332.811.3443.2836.096.7611.130.59解：看熟料全分析结果时，一要看三率值(KH、n、p是否在要求的范围内；二要看熟料中C3S+C2S含量是否高，C3A+C4AF含量是否为2022%；三要看MgO是否超出范围，如超出范围，就是废品，不能直接粉磨出厂，只能与低MgO熟料

2、搭配合格后才能粉磨出厂;四要看熟料化学组成及矿物含量多少，以便分析燃烧难易的影响因素。由上表可见，C3A+C4AF只有17.89%,KH为0.833,都太低，而n高达2.81o该熟料化学成分波动太大，燃烧中因熔剂矿物成分含量过少，结粒困难，易出现“飞砂”，熟料标号也不会高.根据这种情况，要建议提高KH值和熔剂矿物含量，增加铁含量，降低n值，减少Sio2含量，使配料达到要求。2 .苞冷机出口熟料温度总是偏高，试分析产生的原因并提出处理建议。解：可能的原因和现象：冷却风量不够;(2)菌床速度过快，熟料冷却后移；黄床上出现“红料流”或熟料结大块；冷却机内有高温区的热风窜至冷端。主要操作处理：(1)适

3、当增加有关风室的风量；(2)适当减慢竟速；(3)冷却机如无隔墙，可以增加隔墙，以控制冷端风量的分布。3 .Y水泥厂的增湿塔有湿底现象，该如何解决这个问题？答：原因分析：喷嘴调整不佳;(2)喷嘴内结垢堵塞或喷嘴接缝处漏水(喷嘴密封垫失效)；管路漏水，压力不足；(4)水泵故障.处理方法：停窑检修时重新调整喷嘴；(2牌窑检修时清洗或更换喷嘴;堵漏管路、调整水泵工作压力M)启动备用水泵。查明原因，尽快检修更换部件;(5)湿窑灰立刻从旁路排出。4 .煤源紧张，ZD水泥厂在燃烧时掺用了灰分较大的劣质煤，要注意什么问题？答：劣质煤的特点是灰份高，燃烧慢，发热量低。使用劣质煤燃烧时，黑火头长，窑内温度低后不易

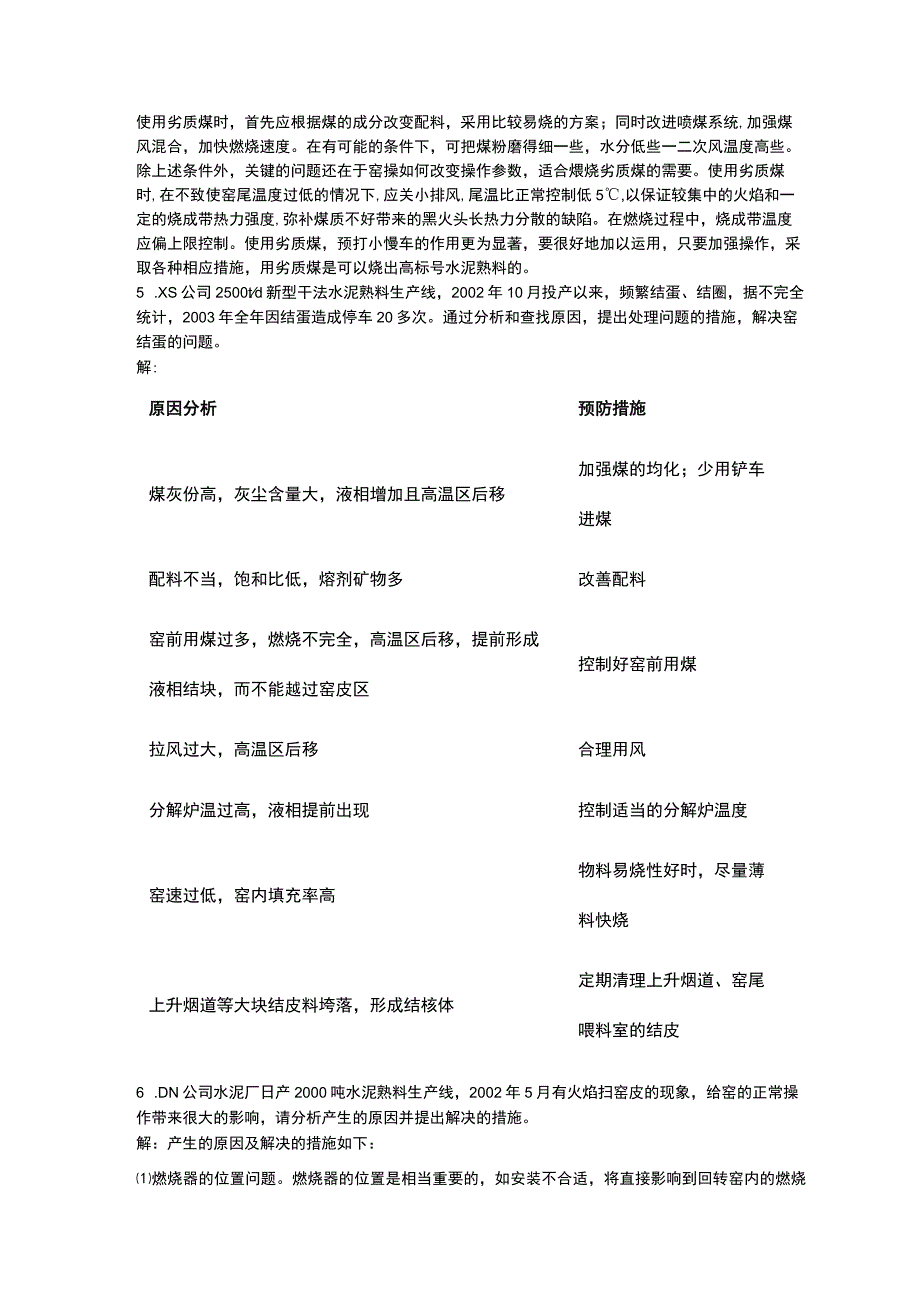

4、烧起来，而且易结圈C使用劣质煤时，首先应根据煤的成分改变配料，采用比较易烧的方案；同时改进喷煤系统,加强煤风混合，加快燃烧速度。在有可能的条件下，可把煤粉磨得细一些，水分低些一二次风温度高些。除上述条件外，关键的问题还在于窑操如何改变操作参数，适合煨烧劣质煤的需要。使用劣质煤时,在不致使窑尾温度过低的情况下,应关小排风,尾温比正常控制低5,以保证较集中的火焰和一定的烧成带热力强度,弥补煤质不好带来的黑火头长热力分散的缺陷。在燃烧过程中，烧成带温度应偏上限控制。使用劣质煤，预打小慢车的作用更为显著，要很好地加以运用，只要加强操作，采取各种相应措施，用劣质煤是可以烧出高标号水泥熟料的。5 .XS公

5、司2500td新型干法水泥熟料生产线，2002年10月投产以来，频繁结蛋、结圈，据不完全统计，2003年全年因结蛋造成停车20多次。通过分析和查找原因，提出处理问题的措施，解决窑结蛋的问题。解:原因分析预防措施煤灰份高，灰尘含量大，液相增加且高温区后移加强煤的均化；少用铲车进煤配料不当，饱和比低，熔剂矿物多改善配料窑前用煤过多，燃烧不完全，高温区后移，提前形成液相结块，而不能越过窑皮区控制好窑前用煤拉风过大，高温区后移合理用风分解炉温过高，液相提前出现控制适当的分解炉温度窑速过低，窑内填充率高物料易烧性好时，尽量薄料快烧上升烟道等大块结皮料垮落，形成结核体定期清理上升烟道、窑尾喂料室的结皮6

6、.DN公司水泥厂日产2000吨水泥熟料生产线，2002年5月有火焰扫窑皮的现象，给窑的正常操作带来很大的影响，请分析产生的原因并提出解决的措施。解：产生的原因及解决的措施如下：燃烧器的位置问题。燃烧器的位置是相当重要的，如安装不合适，将直接影响到回转窑内的燃烧情况和耐火材料的使用寿命，甚至影响到回转窑筒体的使用安全，要调整安装好位置。火焰的形状不好。内风过大，火焰发散造成扫窑皮现象.如果结构设计没问题，则通过内外风的调节和配合改变其工作状态，可减少因火焰形状造成的扫窑皮现象。燃烧器喷头处有异物。如由煤粉带入的泡沫、塑料袋、碎布等杂物夹在喷口处，造成火焰变形或分叉，发现后应及时清理。燃烧器喷头处

7、有结焦或窑衬脱落，导致燃烧器喷头变形等，发现后应及时处理或更换。燃烧器的结构问题。因燃烧器结构设计不合理，造成的扫窑皮问题，很难通过生产控制和操作的选择，达到目的。如旋流叶片的导向问题、内外风的匹配问题、煤风通道倒角问题等。必须针对回转窑的结构和燃料的状况，选择合适的燃烧器，以满足生产要求。7 .DG水泥厂4000td水泥熟料生产线，2003年11月因红窑停机达12天，造成较大经济损失，试分析产生的原因并提出解决的措施。解：原因分析：配料和操作过程有问题，导致窑皮挂得厚薄不均或脱落1窑衬镶砌质量不好或损坏或渗蚀变薄后未按期更换;轮带与垫板磨损严重，间隙过大，使筒体径向变形增大；筒体中心线不直；

8、筒体部分热变形，内壁凹凸不平，造成耐火砖脱落。对应的处理办法：加强配料工作及燃烧操作控制，以稳定窑皮；选用高质量窑衬，提高镶砌质量，严格控制窑衬使用周期，及时检查砖厚及时更换渗蚀损坏的窑衬;严格烧成带附近轮带与垫板的间隙；间隙过大时要及时更换垫板或加垫调整，为防止和减少垫板长期相对运动所产生的磨损，在轮带与垫板间加润滑剂:定期校正筒体中心线，调整托轮位置;必须做到红窑必停，对变形过大的筒体及时修理或更换。8 .当旋风筒，分解炉等窑尾系统温度降低，其它参数无明显变化，试分析烧成系统产生什么故障？如何处理？答：故障为生料饱和比过高，产生的原因有生料配比不当，或配料系统发生故障，或生料均化不良。9

9、.在来料突然中断时，为什么要立即停止向分解炉喷煤，而窑头喷煤又不能立即全停？答：来料突然中断时，分解炉内很快没物料，温度急剧升高，损坏设备，因此应该要立即停止向分解炉喷煤，而窑内还有物料，如立即停止向窑头喷煤，会造成跑生料。10 .产生黄心料的原因是什么？如何解决？答：黄心料产生的原因从理论上讲是由于有还原气氛的存在，使熟料中的三价失被还二价铁而产生黄心料。实际生产中其产生的主要原因有：（1）配料中三率值不合理，烧围窄,液相提前出现结大块。（2）由于燃料的不完全燃烧产生还原气氛，导致黄心料。内物料填充率过高，喂煤过多产生黄心料。（4）窑头喂煤量过多，煤粉大量落在物料上，生致密的黄心料。处理进根

10、据不同的原因采取相应的措施：（1）调理配料方案。（2）加强风煤料的配合，减小入窑煤粉的细度和水分，各监控要合理，稳定窑的热工制度，防止大的波动，杜绝为产生黄心料创造条件。11 .预热器三级筒堵，试分析其原因。答：（1）翻板阀动作不良。（2）预热器系统温度过高。（3）旋风筒内结皮脱落。（4）旋风或物料溜子内结皮。（5）内筒脱落。（6）Cl筒塌料。（7）拉风过大（系统）。（8）系统漏风。12.塌料的原因是什么？答：（1）拉风过大，尤其在投料不久，收尘效率降低，物料循环量加大到一定时产生塌落。（2）翻板阀配重不合适。（3）平管道大量积灰，由于风速增加而塌落。（4）开阀位置不正，分料不均而导致塌料。（

11、5）旋风筒挂灰至一定程度后塌落。13 .分析以窑速调窑温的燃烧方法的可行性。答：用调窑速来调理窑温的操作方法是不可取的。因为在一般情况下喂料量与喂煤等不变，靠窑速来调窑温必须会产生窑速上下波动，窑内来料也或多或少波动，料量的频繁会导致热工制度不稳定。小慢窑频繁，窑前烧成情况频繁变化，严重时还有可能导致窑内大的扰动，产质量均受影响。尤其对预分解窑来讲此方法更不可取。14 .分析分解炉出口温度持续偏高的原因。答：(1)分解炉喂煤量过大，自控时失灵。(2)窑和分解炉有不完全燃烧现象。(3)喂料量偏低。(4)生料在炉内与气体的热交换不好。(5)热电偶坏。15 .分析预分解窑结熟料圈的原因。答:(1)由

12、于煤灰分高且灰中的AI2O3含量亦高，煤灰尘落量大，液相增加而且灰分燃烧速度慢，高温区后移而结圈。(2)生料配料不当，饱和比低，熔煤矿物多，易燃。(3)窑前用煤过多而产生不完全燃烧，Fe3+转变成Fe2+形成低熔点的化合物液相过早出现。(4)风的使用不合理，火焰拉得过长。结圈的原因很多，应根据具体情况综合分析结圈体原因。16 .分析造成回转窑烧成带温度低、窑尾温度高的原因，如何妥善处理？答：原因：排风量过大，将火焰拉长，使火焰的高温部分后移。煤的灰子低，细度粗，水分大，这样燃烧速度变慢使火焰拉长，高温部分后移.处理：适当关心排风，缩短火焰，降低窑尾温度。降低煤粉细度和水分。加强配合。看喷煤管是

13、否合理,如不合理适当调整。17 .分析四级筒堵塞的原因。答：(1)温度高物料粘造成堵塞，主要原因是分解下煤不稳。(2)预热器掉砖，掉结皮，掉内筒。(3)开停窑频繁，造成温度高，物料堵塞。(4)下料管道结皮。(5)挡板不动等原因。18.分析冷却机篦床压住的原因。答：篦床压住的主要原因是物料多，物料多的原因：一是掉大量窑皮或后结圈；造成大量物料涌向冷却机内，压住篦床。二是窑生烧，造成粉状物料落入冷却机，粉状物料在冷却机运动速度慢。另外鼓风大，造成悬浮，一旦粉尘落下来就压住篦床，这是造成冷却机的压住主要原因。再有就是冷却机设备本身的故障。19 .分析煤粉管道堵塞的原因，如何防止堵塞？答：输送煤粉靠罗

14、茨风机，因此风机是关键。一是风量、风压低主要是进风口过滤网堵，所以要经常清过滤网。二是风机三角带松，丢转，风量小。三是下煤不稳，煤量过多造成堵，所以要防止下煤不稳。20 .分析窑内生烧料的原因。答：造成生烧料的原因是：(1)较长时间低温窑，调整不及时。因为窑温低，火焰也不好，这样窑温更低。所双当较长时间低温窑时易跑生料，其主要原因是调整晚。(2)煤不稳，窑分解或窑头下煤不好，造成分解率低或窑温低，跑生料。(3)大量掉窑皮或后圈，烧成带物料明显增多，烧不完全，跑生料。(4)生料率值波动大，预见性不足，跑生料。(5)预热器堵塞塌料，大料流流到烧成带止不住，跑生料.21 .分析窑跳闸的原因。答：(1

15、)窑内填充系数增大，较长期慢窑而没减料造成，窑内物料过多。(2)窑内掉大量结皮或后结圈，物料在窑内翻滚量增大，过电流跳闸。(3)窑温过高，物料带起高度过高。另外向前移动过慢，过电流跳闸。(4)窑机械故障，运转吃力，过电流跳闸。(5)联锁停车，自动跳闸。22 .当窑正常运转，预热器四级出口温度计坏了，不能自动喂煤，你靠什么手动给煤，而保证窑正常运行？答：因为自动喂煤量是靠四级出口温度调，温度计坏了，就要手动给煤，主要靠其它级的温度，保证其它级正常。另外看02含量和Ce)含量来确定喂煤量是否合适.23 .计划检修停窑，进窑后发现窑皮有四五十米长，为什么？怎样倒好窑内料？答：计划停窑一般要求窑内倒空料，窑上过长的主要原因是：倒料时火焰滑控制好，要想倒好料，必须做到生料仓和煤粉位控制好，做到生料仓空后还有一定的煤粉量，免得窑内料生烧给检修带来困难。但不不要剩过多煤，无法用掉造成清仓困难。此外要随时调整火焰，最后到窑头观察倒料，既不生烧，也不造成长窑上，避免给清扫帚窑皮和打砖带来困难。24 .熟料中f-CaO含量高的原因？答：(1)生料均化不好。(2)生料细度大。(3)煤粉质量差。(4)热工制度不稳定
