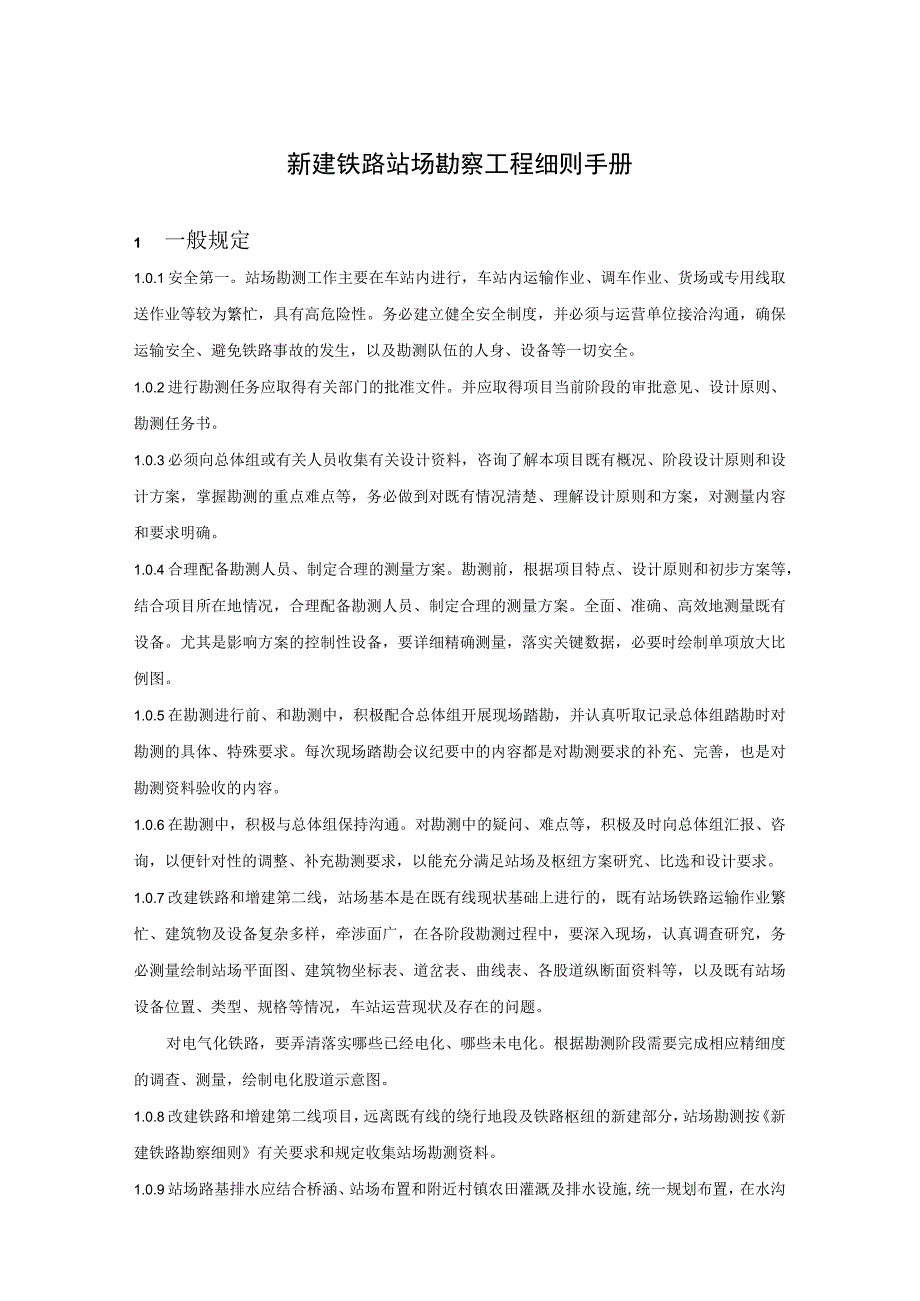

1、新建铁路站场勘察工程细则手册1 一般规定1.0.1安全第一。站场勘测工作主要在车站内进行，车站内运输作业、调车作业、货场或专用线取送作业等较为繁忙，具有高危险性。务必建立健全安全制度，并必须与运营单位接洽沟通，确保运输安全、避免铁路事故的发生，以及勘测队伍的人身、设备等一切安全。1.0.2进行勘测任务应取得有关部门的批准文件。并应取得项目当前阶段的审批意见、设计原则、勘测任务书。1.0.3必须向总体组或有关人员收集有关设计资料，咨询了解本项目既有概况、阶段设计原则和设计方案，掌握勘测的重点难点等，务必做到对既有情况清楚、理解设计原则和方案，对测量内容和要求明确。1.0.4合理配备勘测人员、制定

2、合理的测量方案。勘测前，根据项目特点、设计原则和初步方案等，结合项目所在地情况，合理配备勘测人员、制定合理的测量方案。全面、准确、高效地测量既有设备。尤其是影响方案的控制性设备，要详细精确测量，落实关键数据，必要时绘制单项放大比例图。1.0.5在勘测进行前、和勘测中，积极配合总体组开展现场踏勘，并认真听取记录总体组踏勘时对勘测的具体、特殊要求。每次现场踏勘会议纪要中的内容都是对勘测要求的补充、完善，也是对勘测资料验收的内容。1.0.6在勘测中，积极与总体组保持沟通。对勘测中的疑问、难点等，积极及时向总体组汇报、咨询，以便针对性的调整、补充勘测要求，以能充分满足站场及枢纽方案研究、比选和设计要求

3、。1.0.7改建铁路和增建第二线，站场基本是在既有线现状基础上进行的，既有站场铁路运输作业繁忙、建筑物及设备复杂多样，牵涉面广，在各阶段勘测过程中，要深入现场，认真调查研究，务必测量绘制站场平面图、建筑物坐标表、道岔表、曲线表、各股道纵断面资料等，以及既有站场设备位置、类型、规格等情况，车站运营现状及存在的问题。对电气化铁路，要弄清落实哪些已经电化、哪些未电化。根据勘测阶段需要完成相应精细度的调查、测量，绘制电化股道示意图。1.0.8改建铁路和增建第二线项目，远离既有线的绕行地段及铁路枢纽的新建部分，站场勘测按新建铁路勘察细则有关要求和规定收集站场勘测资料。1.0.9站场路基排水应结合桥涵、站

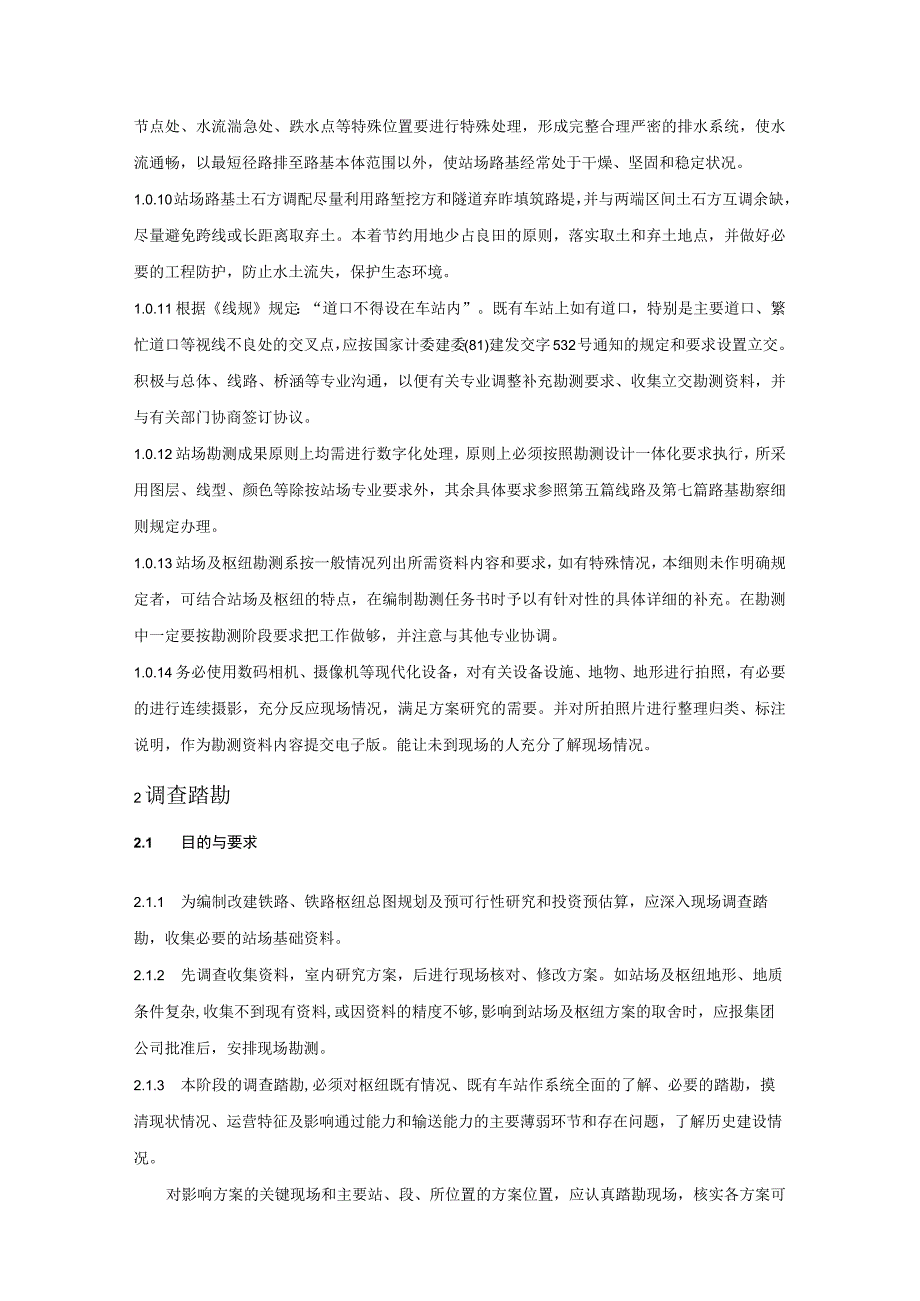

4、场布置和附近村镇农田灌溉及排水设施,统一规划布置，在水沟节点处、水流湍急处、跌水点等特殊位置要进行特殊处理，形成完整合理严密的排水系统，使水流通畅，以最短径路排至路基本体范围以外，使站场路基经常处于干燥、坚固和稳定状况。1.0.10站场路基土石方调配尽量利用路堑挖方和隧道弃昨填筑路堤，并与两端区间土石方互调余缺，尽量避免跨线或长距离取弃土。本着节约用地少占良田的原则，落实取土和弃土地点，并做好必要的工程防护，防止水土流失，保护生态环境。1.0.11根据线规规定：“道口不得设在车站内”。既有车站上如有道口，特别是主要道口、繁忙道口等视线不良处的交叉点，应按国家计委建委(81)建发交字532号通知

5、的规定和要求设置立交。积极与总体、线路、桥涵等专业沟通，以便有关专业调整补充勘测要求、收集立交勘测资料，并与有关部门协商签订协议。1.0.12站场勘测成果原则上均需进行数字化处理，原则上必须按照勘测设计一体化要求执行，所采用图层、线型、颜色等除按站场专业要求外，其余具体要求参照第五篇线路及第七篇路基勘察细则规定办理。1.0.13站场及枢纽勘测系按一般情况列出所需资料内容和要求，如有特殊情况，本细则未作明确规定者，可结合站场及枢纽的特点，在编制勘测任务书时予以有针对性的具体详细的补充。在勘测中一定要按勘测阶段要求把工作做够，并注意与其他专业协调。1.0.14务必使用数码相机、摄像机等现代化设备，

6、对有关设备设施、地物、地形进行拍照，有必要的进行连续摄影，充分反应现场情况，满足方案研究的需要。并对所拍照片进行整理归类、标注说明，作为勘测资料内容提交电子版。能让未到现场的人充分了解现场情况。2调查踏勘2.1 目的与要求2.1.1 为编制改建铁路、铁路枢纽总图规划及预可行性研究和投资预估算，应深入现场调查踏勘，收集必要的站场基础资料。2.1.2 先调查收集资料，室内研究方案，后进行现场核对、修改方案。如站场及枢纽地形、地质条件复杂,收集不到现有资料,或因资料的精度不够,影响到站场及枢纽方案的取舍时，应报集团公司批准后，安排现场勘测。2.1.3 本阶段的调查踏勘,必须对枢纽既有情况、既有车站作

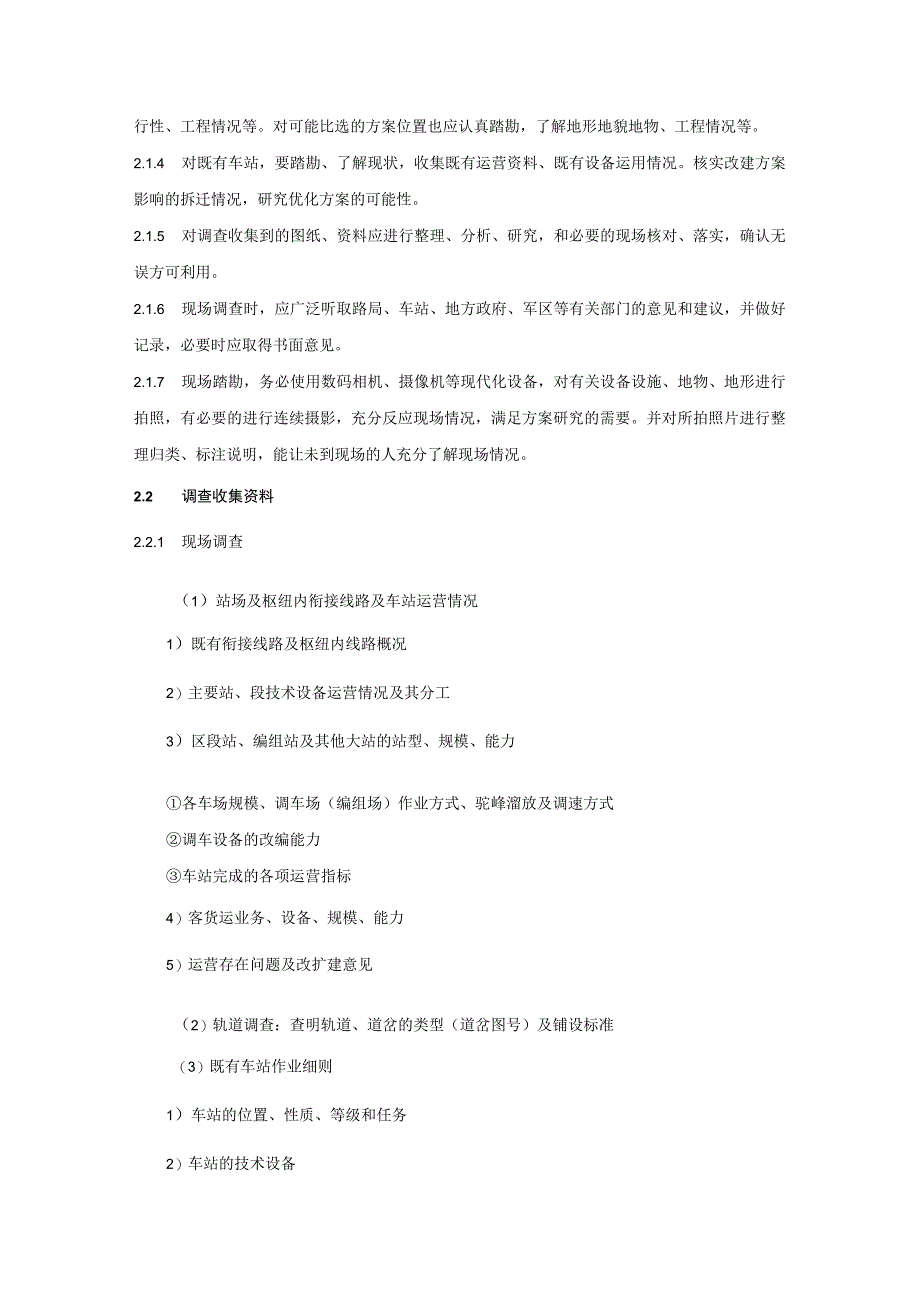

7、系统全面的了解、必要的踏勘，摸清现状情况、运营特征及影响通过能力和输送能力的主要薄弱环节和存在问题，了解历史建设情况。对影响方案的关键现场和主要站、段、所位置的方案位置，应认真踏勘现场，核实各方案可行性、工程情况等。对可能比选的方案位置也应认真踏勘，了解地形地貌地物、工程情况等。2.1.4 对既有车站，要踏勘、了解现状，收集既有运营资料、既有设备运用情况。核实改建方案影响的拆迁情况，研究优化方案的可能性。2.1.5 对调查收集到的图纸、资料应进行整理、分析、研究，和必要的现场核对、落实，确认无误方可利用。2.1.6 现场调查时，应广泛听取路局、车站、地方政府、军区等有关部门的意见和建议，并做好

8、记录，必要时应取得书面意见。2.1.7 现场踏勘，务必使用数码相机、摄像机等现代化设备，对有关设备设施、地物、地形进行拍照，有必要的进行连续摄影，充分反应现场情况，满足方案研究的需要。并对所拍照片进行整理归类、标注说明，能让未到现场的人充分了解现场情况。2.2 调查收集资料2.2.1 现场调查（1）站场及枢纽内衔接线路及车站运营情况1）既有衔接线路及枢纽内线路概况2）主要站、段技术设备运营情况及其分工3）区段站、编组站及其他大站的站型、规模、能力各车场规模、调车场（编组场）作业方式、驼峰溜放及调速方式调车设备的改编能力车站完成的各项运营指标4）客货运业务、设备、规模、能力5）运营存在问题及改扩

9、建意见（2）轨道调查：查明轨道、道岔的类型（道岔图号）及铺设标准（3）既有车站作业细则1）车站的位置、性质、等级和任务2）车站的技术设备办理接发列车、调车作业和客货运业务的车场及其他用途的股道数量、作业方式客货运及装卸设备及衔接的专支线的设备和作业方式其他站场设备（如通讯、照明、给水、供水等设备）2.2.2向铁路局及有关部门收集以下各项资料（1）站场及枢纽总布置图（含主要比较方案）比例1：10000L25000地形图；特大枢纽或无上述地形图时，可用1：50000l:IoOOoO地形图或与城市规划比例一致。（2）城市规划文本、规划图，与车站改扩建有关的城市地形图（3）站场及枢纽内与工程有关的地下

10、铁道、城市轨道交通及主要道路平面、纵断面图（4）既有各车站现状平面图（5）站场及枢纽内各联络线、避难线的平面、纵断面图（6）站场及枢纽内既有线路及站、段、所既有用地图（7）站场及枢纽内干、支线、工矿企业专用线、进站线路、迂回线平面、纵断面图（8）站场及枢纽内各衔接线路及专、支线的主要技术标准1）线路起迄点、长度、等级、正线数目2）限制坡度、最小曲线半径、线路允许速度3）机车交路、牵引种类、机车类型、牵引质量4）到发线有效长度5）信、联、闭设备类型6）工矿企业专用线取送车作业情况（9）既有勘测设计资料及既有设备台帐（10）站场及枢纽有关的已有来往公文、协议和会谈纪录等资料2.2.3调查收集站场及

11、枢纽内线路及车站的自然特征（1）、站场及枢纽所在地区地形、地貌、地质、地震基本烈度等资料，主要内容包括:1）站场及枢纽地区地形、地貌情况2）站场及枢纽地区工程地质、水文地质图（比例1:10000-1:100000）及其说明3）站场及枢纽地区地震动参数4）站场及枢纽地区有关风景名胜区、自然保护区、文物古迹等（2）水文资料：最高洪水位及常年洪水位（3）气象资料：编组站及其他大站应收集风玫瑰及年平均降雨量。如涉及驼峰改建、新建，须按驼峰设计规范收集相关内容的气象资料。2.3 现场踏勘2.3.1 现场踏勘站场及枢纽总布置图方案（1）站场及枢纽总布置图的方案布局（枢纽框架结构）与城市规划协调（2）站场及

12、枢纽内衔接线路径路及主要站、段、所位置，性质、规模1）编组站（主、辅及分工，站型演变）2）客运站（主、辅及分工，与城市轨道交通衔接）3）工业站（交接方式、站型规模、作业方式）4）货运站（含综合货场、集装箱货场、散堆装货场、零担货场及中转零担货场、危险品货场、快运及专运货场）；5）机务段（含折返段所、运用段）6）车辆段7）其他站、段、所8）干、支线及主要疏解线、联络线、迂回线及主要专用线。（3）对城市、铁路发展的适应性和工程建设的可行性2.3.2 站场及枢纽总布置图方案，应与有关专业密切配合，合理选择和确定站场及枢纽总布置图方案，通过调查、访问、核对，落实主要站、段、所位置，补充、修改有关图表资

13、料。同时应着重踏勘改扩建条件困难、工程集中且复杂、运输及施工干扰严重地段。当地形、地质条件复杂、收集不到现有资料，影响方案的取舍时，应进行现场勘测，其测量方法及精度，按第五篇线路勘察细则办理。2.3.3 现场踏勘，务必使用数码相机、摄像机等现代化设备，对有关设备设施、地物、地形进行拍照，有必要的进行连续摄影，充分反应现场情况，满足方案研究的需要、编制文件说明选取照片。2.4 调查收集资料要求与内容2.4.1 一般情况下，调查踏勘阶段应调查收集资料要求与内容，按表2.4.1所列内容。表2.4.1调查踏勘应调查收集资料要求与内容表顺序项资料名称比例尺附注1站场调查踏勘报告含方案比较资料及附图顺序项

14、H资料名称比例尺附注（I）枢纽（地区）总布置图I：100(X)-I:Iooooo利用城市地形图，比例尺与城市.规划比例一致（2）区段站、编组站及其他大站布置图1：2000-1：10000（3）复杂的进出站线路疏解布置图1：20001：5000（4）站场及枢纽（地区）内正线、迂回线、1：I(XXX)-I：5(XXX)(山区采联络线线路用I：10000)平面图横1：50000种纵断面图竖1:I(XX)或1:200()2（5）既有车站现状平面图1：20001：1000图（6）站场及枢纽（地区）工程地质水文地质图及说明1：10000-1：100000（7）站场及枢纽（地区）既有线路及站、段、所既有用地

15、图同站场布置图纸（8）城市规划与车站改、扩建有关的城市利用城市地形图，比例尺地形图按实际需要（9）站场及枢纽（地区）与工程有关的地下铁道、城市轨道交通及主要道路平面、纵断面图（1）站场及枢纽（地区）地震基本烈度、调查资料水文及气象资料3（2）主要站、段技术设备及运营情况、存在问题及改建意见（3）既有车站作业细则资料（4）站场及枢纽（地区）既有勘测设计资料及既有站设备台帐资料4其他.（1）与地方政府、有关铁路局、厂矿企业会谈纪要、公文及有关材料顺序项资料名称比例尺附注（2）有关调查、访问记录有关现场地形地物等的照片3初测3.1 目的与要求3.1.1 初测阶段应密切配合有关专业优选线路及站位方案，并
