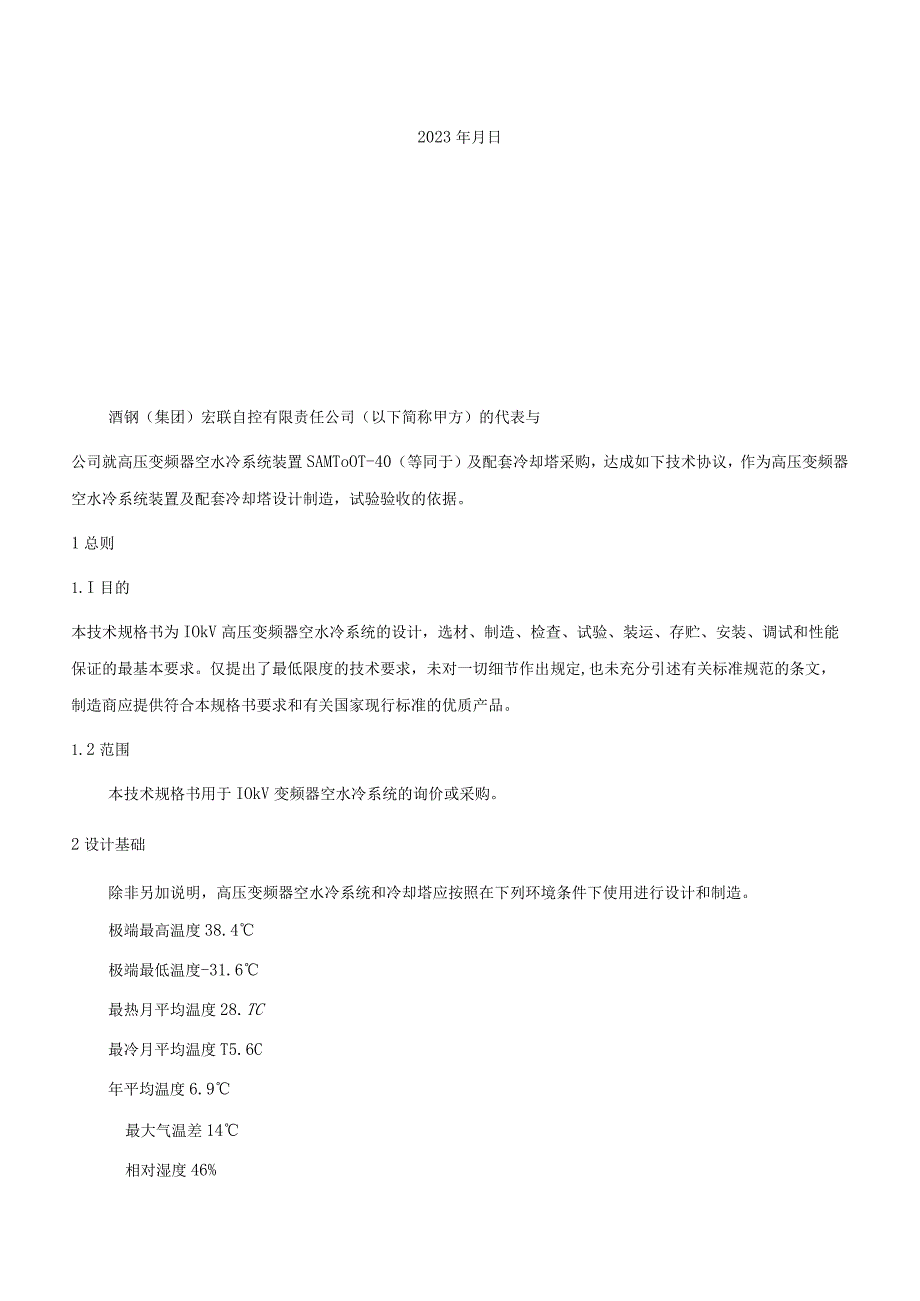

1、高压变频器空水冷系统技术规格书甲方：酒钢（集团）宏联自控有限责任公司甲方代表（签字）:乙方：乙方代表（签字）:2023年月日酒钢（集团）宏联自控有限责任公司（以下简称甲方）的代表与公司就高压变频器空水冷系统装置SAMToOT-40（等同于）及配套冷却塔采购，达成如下技术协议，作为高压变频器空水冷系统装置及配套冷却塔设计制造，试验验收的依据。1总则1.I目的本技术规格书为IOkV高压变频器空水冷系统的设计，选材、制造、检查、试验、装运、存贮、安装、调试和性能保证的最基本要求。仅提出了最低限度的技术要求，未对一切细节作出规定,也未充分引述有关标准规范的条文，制造商应提供符合本规格书要求和有关国家现

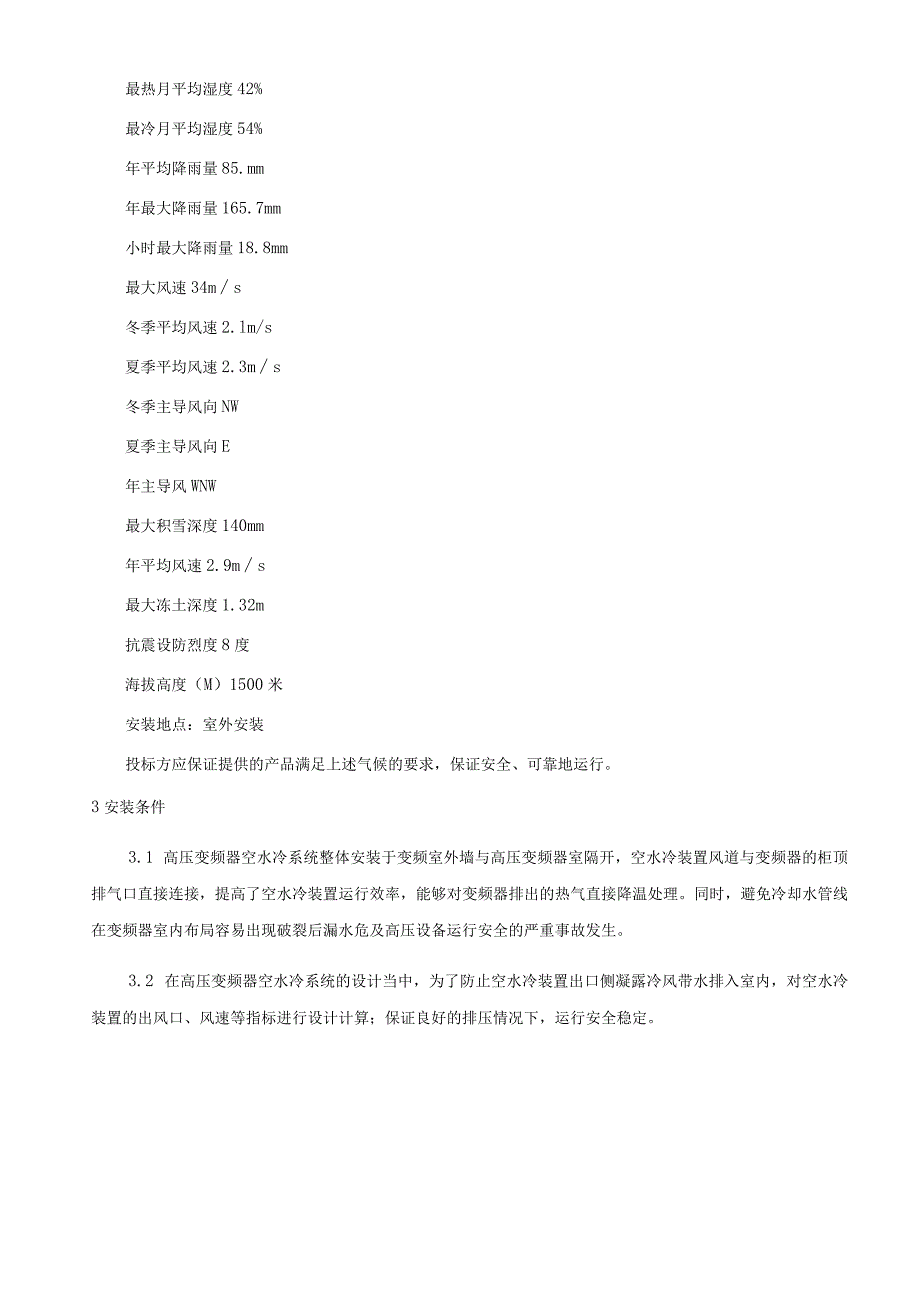

2、行标准的优质产品。1.2范围本技术规格书用于IOkV变频器空水冷系统的询价或采购。2设计基础除非另加说明，高压变频器空水冷系统和冷却塔应按照在下列环境条件下使用进行设计和制造。极端最高温度38.4极端最低温度-31.6最热月平均温度28.TC最冷月平均温度T5.6C年平均温度6.9最大气温差14相对湿度46%最热月平均湿度42%最冷月平均湿度54%年平均降雨量85.mm年最大降雨量165.7mm小时最大降雨量18.8mm最大风速34ms冬季平均风速2.lm/s夏季平均风速2.3ms冬季主导风向NW夏季主导风向E年主导风WNW最大积雪深度140mm年平均风速2.9ms最大冻土深度1.32m抗震设

3、防烈度8度海拔高度（M）1500米安装地点：室外安装投标方应保证提供的产品满足上述气候的要求，保证安全、可靠地运行。3安装条件3.1 高压变频器空水冷系统整体安装于变频室外墙与高压变频器室隔开，空水冷装置风道与变频器的柜顶排气口直接连接，提高了空水冷装置运行效率，能够对变频器排出的热气直接降温处理。同时，避免冷却水管线在变频器室内布局容易出现破裂后漏水危及高压设备运行安全的严重事故发生。3.2 在高压变频器空水冷系统的设计当中，为了防止空水冷装置出口侧凝露冷风带水排入室内，对空水冷装置的出风口、风速等指标进行设计计算；保证良好的排压情况下，运行安全稳定。3.3 在每个水冷柜底部设有漏水开关，当

4、漏水或有积水时，高压变频器空水冷系统会有报警信号输出，有效减低了辅助系统的故障率以及对主要设备的运行安全影响程度。3.4 高压变频器空水冷系统为空气闭式内循环，彻底解决外部粉尘对变频器的影响。4高压变频器空水冷系统系统参数S0三3.1 招标方提供的冷却水塔参数招标方不提供循环水塔，需要乙方根据现场实际情况为每6台（共24台）高压变频器空水冷装置配置1座（共4座）流量8（3h的闭式冷却塔供给设备使用。3.2 高压变频器空水冷系统设计与配置变频器发热功耗按功率的4%计算，运行温度：38（控制在382C）,房间配置的高压变频器空水冷装置如下：设备参数及型号,序力电气室变频器容量计算发热量（单台）高压

5、变频器空水冷系统用水量设备支管用电总量配置(m3h)(KW)1高压变频器1000KW*640KW40KW*610DN501.52高压变频器1000KW*640KW40KW*610DN501.53高压变频器1000KW*640KW40KW*610DN501.54高压变频器1000KW*640KW40KW*610DN501.53.3 技术性能要求高压变频器室房间一房间二房间三房间四变频渊额定功率1000KW*61000KW*61000KW*61000KW*6配置高压变频器空水冷系统型号SAM-100T-40(等同于)SAM-100T-40(等同于)SAM-100T-40(等同于)SAM-100T-

6、40(等同于)高压变频器空水冷系统设备数量1(X6)1(X6)1(X6)1(X6)单台制冷量40kW40kW40kW40kW单台额定风量100OOmVh100OOmVh100OOmVh100OOmVh电源AC380V3Ph50HzAC380V3Ph50HzAC380V3Ph50HZAC380V3Ph50Hz单台高压变频器空水冷系统设备电机功率1.5kW1.5kW1.5kW1.5kW单台高压变频器空水冷系统设备水流量IOm3/hIOm3/h10mj/h10m3h高压变频器空水冷系统设备进出水管管径DN50DN50DN50DN50配置冷却塔流量80m3h80m3h80m3h80m3h3.3.1高压

7、变频器空水冷系统设备应具有高可靠性。常温下若冷却系统（非变频器本体上的）发生故障，有措施能保证变频器设备不退出运行。3.3.2设计空水冷系统的冷却量要达到相应制冷功率。3.3.3设计空水冷系统的风量必须与变频器柜的出口总风量相匹配，不得小于系统总风量，风压不小于200Pao3.3.4空水冷系统风管尺寸依照图纸，结合现场实际尺寸制造，总风管内风速不超过10ms,风管走向应按照最小风阻设计，保证冷热风循环流畅。风管在高压变频器顶风机处设置不小于60Omnl*60Onlm的检修门，便于风机的检修作业。3.3.5风管厚度不低于1.0mm,系统运行时无振动、无异响。3.3.6冷却器及附件选用的材质必须满

8、足国家相关标准及规范的要求，满足工作环境的要求，不得生锈，抗化学腐蚀。3.3.7对变频器电气室的通风散热系统设计要求：必须满足变频器通风散热要求,同时使运行环境良好，优先采用技术先进、维护量少、自身耗能低、环境监控效果好的通风散热设备。3.3.8高压变频器空水冷系统包含外部冷却塔，空水冷设备内置换热器、风机、电气控制箱、仪表、温度探头、加热装置等。3.3.9空水冷设备内置换热器采用316L不锈钢管套铝粕翅片结构，管壁厚度21.Omm,铝箔片厚度20.15mm,由经过数控高速冲床精密加工而成的优质的正弦波浪式双波波纹片构成，翅片片距为2.54mm以内，换热器框架采用采用铝合金一次成型框架。箱体采

9、用彩钢板，浇注发泡工艺一次发泡成型的硬质聚氨酯进行发泡并高压补强，锁金间内部为密度242kgm3,发泡成型的聚氨酯具有高效保温隔热、隔音、阻燃、耐腐蚀等优点，具备足够的机械强度，外形美观。3.3.10换热器根据水流特性设计可以排干内部存水保证在严寒条件下停机不被冻裂。3.3.11高压变频器空水冷系统选用的材质必须满足国家相关标准及规范的要求,满足工作环境的要求，不得生锈，且抗化学腐蚀。3.3.12空水冷设备内置设计自动电加热装置,当温度低于5C时系统自动加热，当温度大于5。C时加热装置自动断开且不间断的工作，确保严寒条件下停机不被冻裂。3.3.13考虑现场冬季寒冷季节运行，根据室温调节降温冷却

10、系统的运行方式，风罩预留拆卸接口，可方便打开热量内循环。空水冷系统应设计内置防冻功能，在最低点应设置放空阀，内部换热管应确保能够将内部存水全部放空，避免系统出现冻裂损坏现象。3.3.14每台空水冷设备需使用内置传感器进行的信息采集，包括进水温度、出水温度、进水压力、出水压力、进水流量检测、出风温度、回风温度，其中风温检测、水温检测、水压检测为4-2OnlA输出信号，选用：川仪、上自仪、美仪产品3.3.15空水冷设备底座设有吊装孔，机身设有检修门，方便检修、维护。3.3.16空水冷设备底部采用全底座不锈钢积水盘，可快速排放冷凝水或积水。3.3.17空水冷设备内置高品质高风量符合现场工况的风机，要

11、求风机品牌为：施乐百、尼科达NICOTRA、EBM,增压风机安装可靠，风机风压、风量冗余设计。3.3.18每台套高压变频器空水冷设备进水管内置安装电动刷式过滤器取缔传统老式过滤装置，保证空水冷设备进水进行过滤及清洗延长空水冷系统使用寿命及保证其能效，电动刷式过滤器通过过滤器前后端的压差检测可自动启动电动刷对过滤器滤网进行刷洗并可将污水排出，保证管道时刻清洁及顺畅，过滤精度25mm,电动刷式过滤器品牌采用：Pneumatex诺马特斯、rapport仁乙、eli伊尔艾品牌产品。3.3.19电气控制原理：高压变频器空水冷系统通过协议转换器将485接口转换成TCP/IP协议网口，通过通讯方式上传现有控

12、制系统。通过新建变频器室交换机将空水冷设备接入交换机再与现有控制系统（PLC柜）进行通讯，通讯打通后，完善原有系统网络组态及控制程序，修改上位机画面，最终实现远程自动控制。3.3.20.1每台控制箱电源为一路供电，380VAC,三相五线制。控制箱设计镶嵌在空水冷设备本体，控制箱接线端子预留空水冷装置工作状态（运行和报警状态）电气干接点及通讯接口，可供中央控制DCS系统或变频器系统监测，达到远程自动控制。3.3.20.2控制箱元器件采用性能优良的施耐德或ABB系列产品，如断路器、接触器、热过载继电器，并且在控制柜的面板上装有远程/就地的切换功能，每台套电气设备应加装智能型电机综合保护器：过载反时

13、限、过载定时限、tE时间、接地、漏电、欠载、断相、过压、欠压、堵转、阻塞、不平衡（电压、电流）、温度、外部故障、起动超时、过功率、欠功率、相序、短路、溢出、起动次数限制、运行时间报警、故障次数报警，具备3C认证，带有上位机配置软件，通过该软件可实现参数读取、显示和数据设置，智能型电机综合保护器选用：安瑞科电气、北京世纪博兴、南京海恩德品牌产品。3.3.20.3空水冷控制箱设有手动和自动两种工作模式；手动控制是指在空水冷设备控制箱盘面进行操作或应急处理；自动控制是在自动方式下，空水冷控制箱通过接收空水冷设备自启信号（电气干接点、变频器运行和停止状态、由变频器控制柜/DCS提供）与变频器联动，跟随
