1、机械装配工艺作业指导书1 .目的:通过规范装配作业程序,使我公司的产品质量规范精准,避免因不规范操 作而造成公司资源的浪费,从而提高装配生产效率。2 .适用范围:装配钳工3 .装配钳工职责:3.1 将进场零部件按照装配作业指导书和图纸要求,分别进行组件装配、 部件装配和总成装配。3.2 严格遵守装配工艺流程,完成零部件的装配和自检工作,保证产品质 量,出厂产品做到100%合格。3.3 及时反馈在安装过程中出现的问题,并提出改进的合理建议。3.4 遵守公司及现场6S管理制度,做好工具设备的自检及维护保养工作。4 .作业前准备4.1 作业资料:包括总装配图、部件装配图、零件图、物料BOM表等, 直

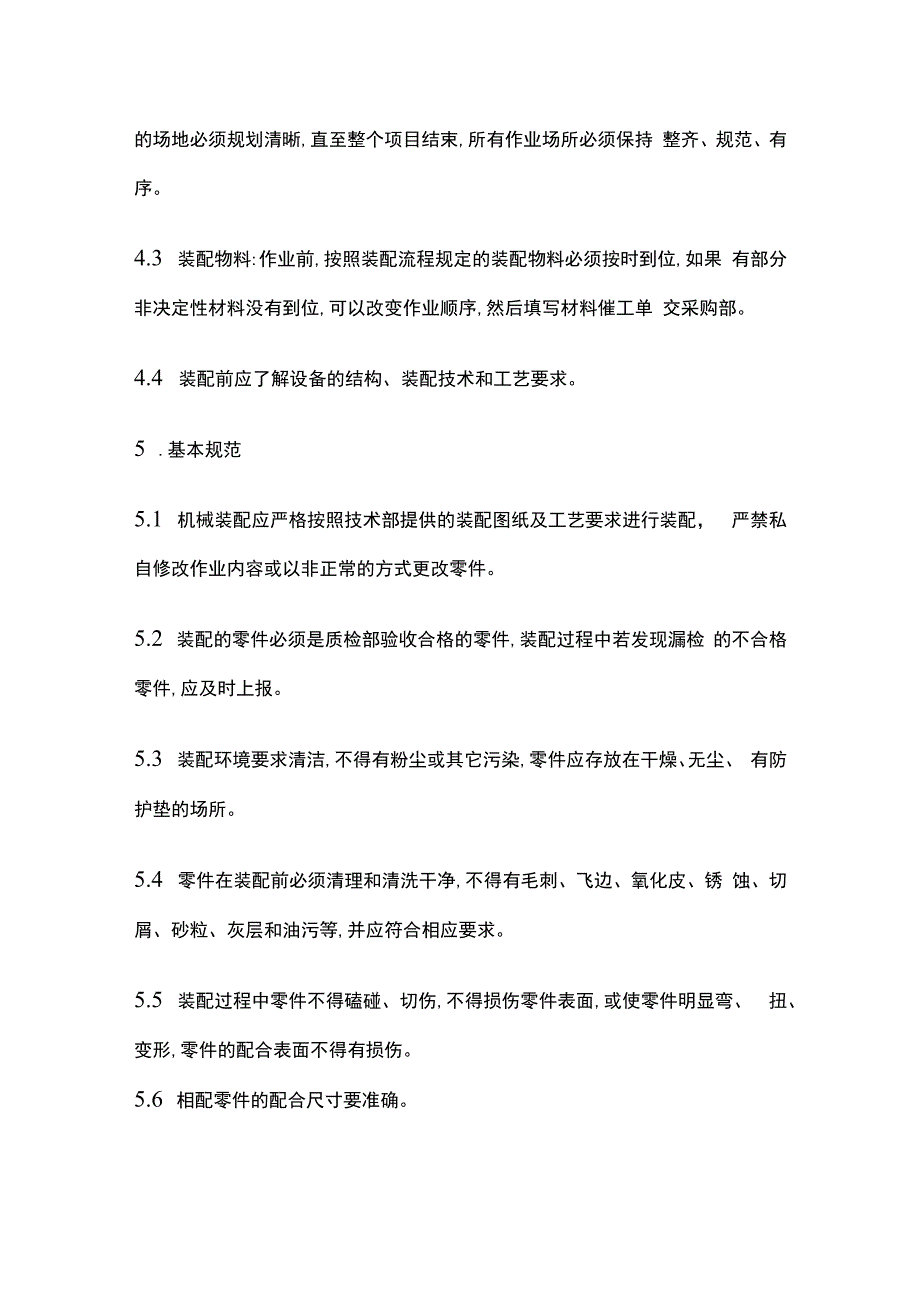

2、至项目结束,必须保证图纸的完整性、整洁性、过程信息记录的完整性。4.2 作业场所:零件摆放、部件装配必须在规定作业场所内进行,整机摆放 与装配的场地必须规划清晰,直至整个项目结束,所有作业场所必须保持 整齐、规范、有序。4.3 装配物料:作业前,按照装配流程规定的装配物料必须按时到位,如果 有部分非决定性材料没有到位,可以改变作业顺序,然后填写材料催工单 交采购部。4.4 装配前应了解设备的结构、装配技术和工艺要求。5 .基本规范5.1 机械装配应严格按照技术部提供的装配图纸及工艺要求进行装配, 严禁私自修改作业内容或以非正常的方式更改零件。5.2 装配的零件必须是质检部验收合格的零件,装配过
3、程中若发现漏检 的不合格零件,应及时上报。5.3 装配环境要求清洁,不得有粉尘或其它污染,零件应存放在干燥、无尘、 有防护垫的场所。5.4 零件在装配前必须清理和清洗干净,不得有毛刺、飞边、氧化皮、锈 蚀、切屑、砂粒、灰层和油污等,并应符合相应要求。5.5 装配过程中零件不得磕碰、切伤,不得损伤零件表面,或使零件明显弯、 扭、变形,零件的配合表面不得有损伤。5.6 相配零件的配合尺寸要准确。5.7 油漆未干的零部件不得进行装配。5.8 相对运动的零部件接触面在装配时,应加注适当的润滑油(脂)。5.9 装配时原则上不允许踩踏机械,如果需要踩踏作业,必须在机械上铺 设防护垫或地毯,重要部件及非金属
4、强度较低部位严禁踩踏。6 ,部件装配方法及注意事项6.1 联接方法6.2 联接方法6.2.1 螺栓联接6.2.1.1 螺栓紧固时,不得采用活动扳手,每个螺母下面不得使用1个以上 相同的垫圈,沉头螺钉拧紧后,钉头应埋入机件内,不得外露。6.2.1.2 一般情况下,螺纹连接应有防松弹簧垫圈,对称多个螺栓拧紧方法 应采用对称顺序逐步拧紧,条形连接件应从中间向两方向对称逐步拧紧。6.2.1.3 螺钉、螺母和螺栓等紧固件连接时,严禁敲打或使用型号不对应 的扳手,螺钉槽、螺母、螺栓紧固后,头部不得有损伤。6.2.1.4 有规定拧紧力矩要求的紧固件应采用力矩扳毛按照规定的力矩 要求紧固。无拧紧力矩要求的紧固
5、件其拧紧力矩也要保证紧固件牢固可 靠。6.2.1.5 同一零件用多个螺钉或螺栓紧固时,各螺钉螺栓需顺时针、交错、 对称、同步拧紧。如有定位销应从靠近定位销的螺钉或螺栓开始。6.2.1.6 用双螺母时,应先装薄螺母后装厚螺母。6.2.1.7 螺栓与螺母拧紧后,螺栓应露出螺母1-2个螺距;螺钉在紧固运动 装置或维护时无须拆卸部件的场合,装配前螺丝上应加涂螺纹胶。6.2.1.8 规定拧紧力矩要求的紧固件,应采用力矩扳手,按规定拧紧力矩 紧固。未规定拧紧力矩的螺栓,其拧紧力矩可参考质检表的规定。6.1.2 销连接6.1.2.1 定位销的端面一般应略高出零件表面,带螺尾的锥销装入相关零 件后,其大端应沉
6、入孔内。6.1.2.2 开口销装入相关零件后,其尾部应分开60o-90oo6.1.3 键联接6.L3.1平键与固定键的键槽两侧应均匀接触,其配合面不得有间隙,不得 用铁锤大力敲打,应采用铜锤轻轻敲打。6.13.2 间隙配合的键(或花键)装配后,相对运动的零件沿着轴向移动时, 不得有松紧不均现象。6.13.3 钩头键、锲键装配后其接触面积应不小于工作面积的70%,且不 接触部分不得集中于一处;外露部分的长度应为斜面长度的10%-15%o6.13.4 接6.13.4.1 接的材料和规格尺寸必须符合设计要求,抑钉孔的加工应符合 有关标准规定。6.13.4.2 接时不得破坏被挪接零件的表面,也不得使被
7、挪接零件的表面 变形。6.13.4.3 有特殊要求外,一般钟接后不得出现松动现象,钏!钉的头部必须 与被抑接零件紧密接触,并应光滑圆整。6.13.5 套联接胀套装配:在胀套涂上润滑油脂,将胀套放入装配的毂孔中,套入安装轴后 调整好装配位置,然后拧紧螺栓。拧紧的次序以开缝为界,左右交叉对称 依次先后拧紧,确保达到额定力矩值。6.13.6 定联接锥端紧定螺丝的锥端和坑眼应均为90。,紧定螺丝应对准坑眼拧紧。6.13.7 松装置:6.L7.1弹簧垫圈防松紧固时,以弹簧垫圈压平为准,弹簧垫圈不能断裂或 产生其他的变形。6.1.7.2 开口销带螺母时,先将螺母按固定力矩拧紧,装上开口销,将开口 销尾部开
