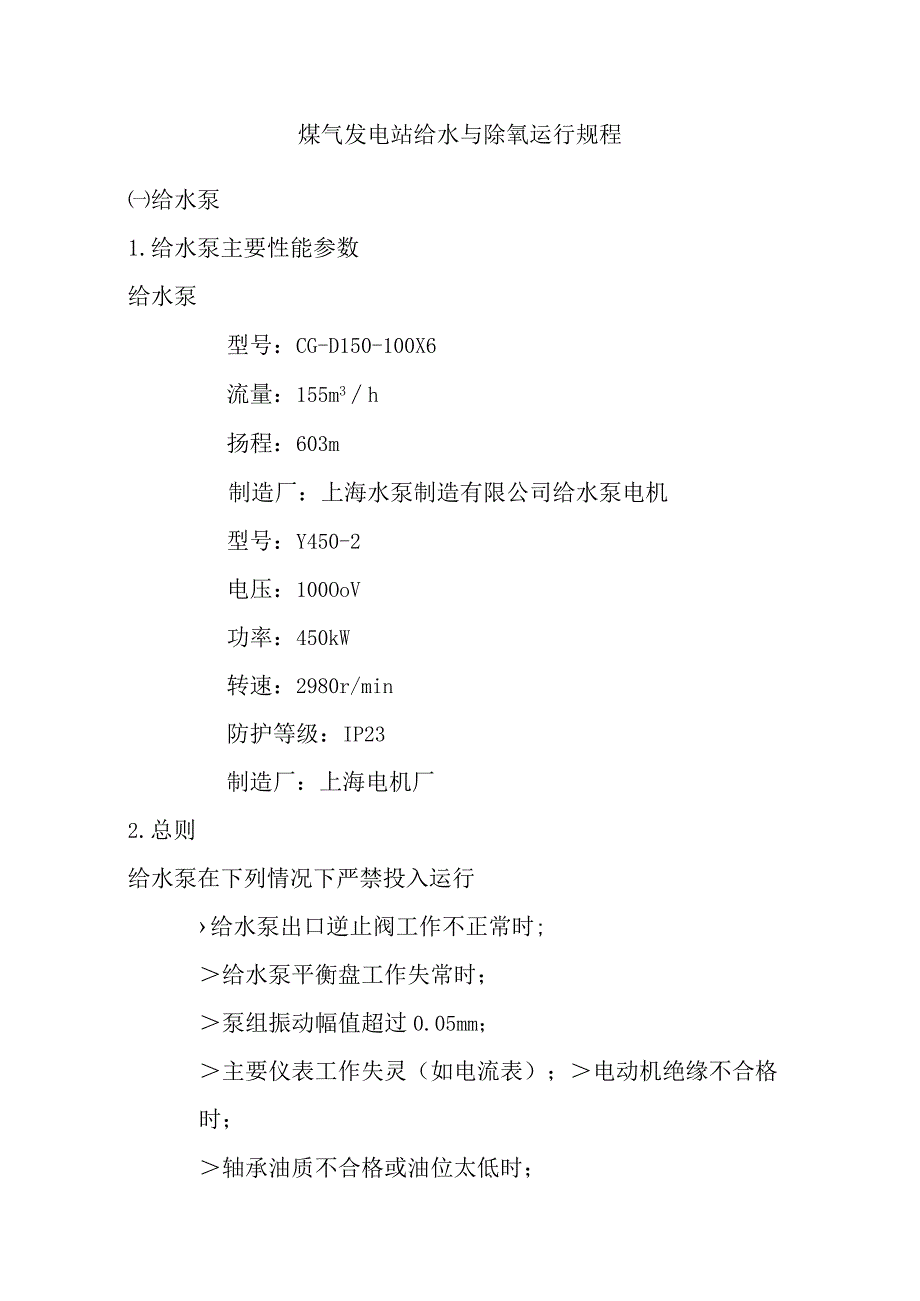

1、煤气发电站给水与除氧运行规程给水泵1.给水泵主要性能参数给水泵型号：CG-D150-100X6流量：155m3h扬程：603m制造厂：上海水泵制造有限公司给水泵电机型号：Y450-2电压：100OoV功率：450kW转速：2980r/min防护等级：IP23制造厂：上海电机厂2.总则给水泵在下列情况下严禁投入运行给水泵出口逆止阀工作不正常时;给水泵平衡盘工作失常时；泵组振动幅值超过0.05mm；主要仪表工作失灵（如电流表）；电动机绝缘不合格时；轴承油质不合格或油位太低时；给水泵出口电动门不能关严时；给水泵任一保护动作不正常时。3,给水泵的启动启动前的检查a）接到班长启动给水泵的命令后，应进行全

2、面检查。b）确认给水泵的电机及机械部分检修工作已全部结束，设备现场整洁。c）盘联轴器应灵活无卡涩。d）联系电工测量电动机绝缘良好，并送上电源。e）投入热工仪表及保护装置电源。f）按除氧器给水及疏水部分启动前阀门检查卡，检查各阀门的开启状态。g）投入要启动泵的泵阀连锁。给水泵启动操作a）点击启动给水泵，注意电流在6秒内应回至空载值，出口压力应正常。倾听水泵及电动机各部声音，振动情况，各轴承温度，检查高、低压侧盘根不发热，冷却水应正常。b）一切正常后，投入“电气连锁”、“母管压力低连锁”、“备用泵的泵阀连锁”。4 .运行中一台给水泵检修后的试运行a）检查给水泵及给水泵出口电动阀门等已具备试车条件，

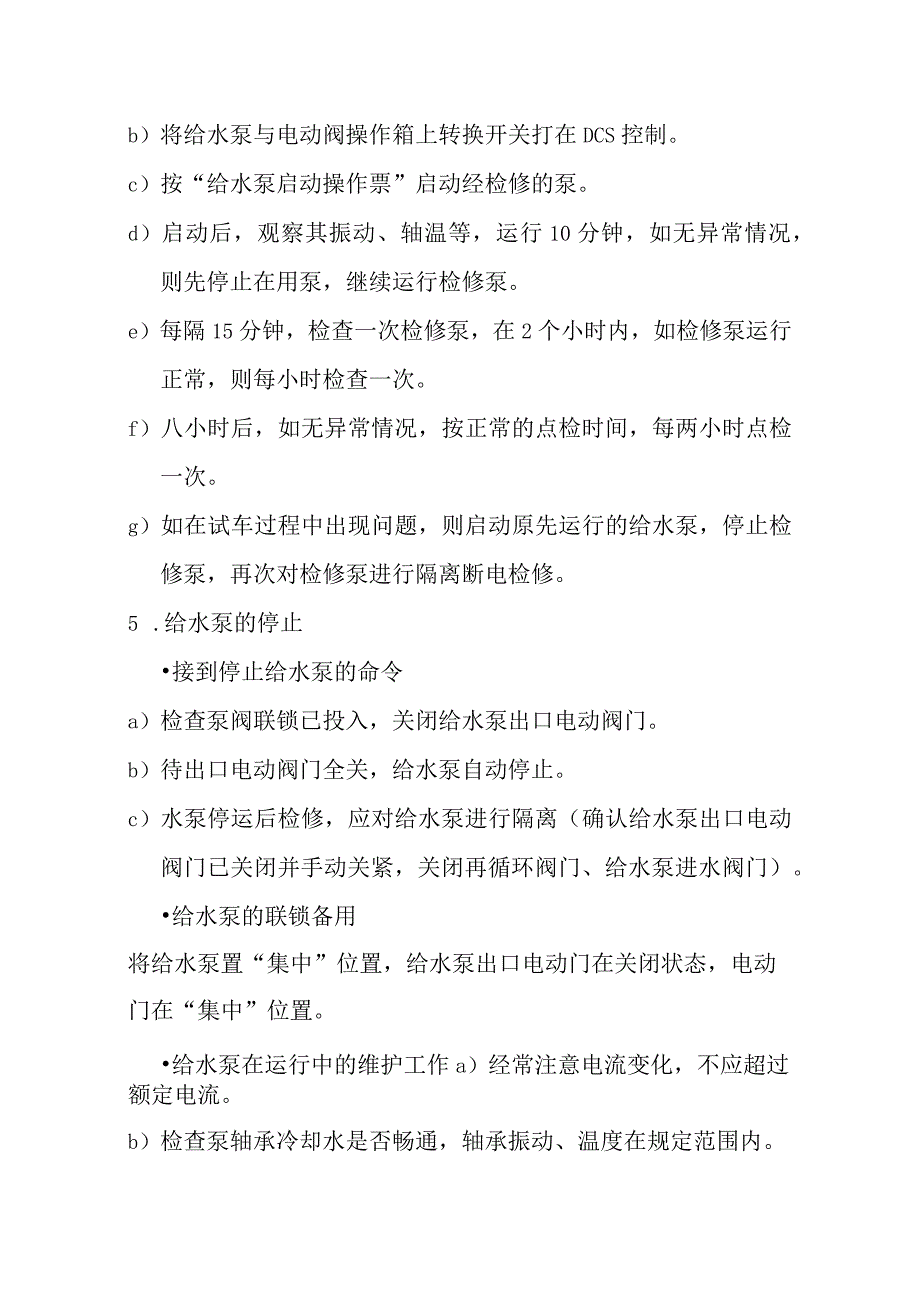

3、送上给水泵、给水泵出口电动阀门电源。b）将给水泵与电动阀操作箱上转换开关打在DCS控制。c）按“给水泵启动操作票”启动经检修的泵。d）启动后，观察其振动、轴温等，运行10分钟，如无异常情况，则先停止在用泵，继续运行检修泵。e）每隔15分钟，检查一次检修泵，在2个小时内，如检修泵运行正常，则每小时检查一次。f）八小时后，如无异常情况，按正常的点检时间，每两小时点检一次。g）如在试车过程中出现问题，则启动原先运行的给水泵，停止检修泵，再次对检修泵进行隔离断电检修。5 .给水泵的停止接到停止给水泵的命令a）检查泵阀联锁已投入，关闭给水泵出口电动阀门。b）待出口电动阀门全关，给水泵自动停止。c）水泵停

4、运后检修，应对给水泵进行隔离（确认给水泵出口电动阀门已关闭并手动关紧，关闭再循环阀门、给水泵进水阀门）。给水泵的联锁备用将给水泵置“集中”位置，给水泵出口电动门在关闭状态，电动门在“集中”位置。给水泵在运行中的维护工作a）经常注意电流变化，不应超过额定电流。b）检查泵轴承冷却水是否畅通，轴承振动、温度在规定范围内。c）保持现场整洁，做好巡回检查工作，每小时抄表一次。d）做好定期工作。6,给水泵试验 检查给水泵及给水泵出口电动阀门等已具备试验条件，送上给水泵、给水泵出口电动阀门电源。 给水泵低水压联动试验。a）联系仪表调整给水母管压力模拟量至5MPa,试验给水泵应联动。b）解除联锁开关，停止试验

5、给水泵。 给水泵电气联动试验a）点击启动1#给水泵，投入给水泵联锁。b）1#给水泵跳闸，2#给水泵应联动。c）用同样方法做2#给水泵联动1#给水泵试验。除氧器1.除氧器的概述除氧器加热蒸汽由一级抽汽供给，将水加热到与除氧器运行压力相对应的饱和蒸汽温度，溶解于水中的氧气及其它气体，自水中逸出，经由封头上部汽水分离器的排气管排入大气，除氧水在除氧器内自流而下，汇集于除氧器水箱中。除氧器压力在DCS上调整。除氧器水位的维持，由除盐水泵补至除氧头进行除氧后进入水箱。除氧器主要技术参数设备名称除氧器设计压力0.02MPa进水压力O.3MPa型号规格DMC-150容积50m3进水温度25工作温度104介质

6、水生产厂家山东宏达科技集团有限公司2,除氧器的启、停及正常维护启动前的检查除氧器检修工作结束，现场整洁。各表计已投入。水位计完好，仪表阀在开启位置。检查下列阀门的位置序号阀门名称状态1疏水进水门关2除盐水补水总门开3除盐水补水调门关4除盐水调门前隔禺门开5除盐水调门后隔离门开6除盐水补水旁通门关7加热蒸汽调门关8加热蒸汽调门前隔离门开9加热蒸汽调门后隔禺门开10加热蒸汽旁通门关11放水门关12给水再循环门开13除氧器出水门关14辅助加热蒸汽门关15排氧门稍开16汽平衡门关17凝结水进水门关18水封筒注水门关除氧器运行注意事项：A除氧器安装后、充水前，应彻底清除焊瘤、杂物和铁锈，修补脱落的油漆，

7、然后做整体水压试验。A除氧器冷态启动应采用先送气后上水的方法，避免水倒流进入汽管。注意控制进汽阀开度，避免给水箱上下间产生大的温差应力及发生出氧头和给水箱振动。A除氧器运行时，载荷的变化率不得大于锅炉正常的负荷升降率。A除氧器运行时，给水压力一般比除氧器工作压力高了O.04MPa以上，以保证膜式喷管在最佳状态下工作和获得最好的除氧效果。A直接排大气的除氧头排汽阀，其开度应调整至既能保证给水含氧量的要求，又不至于大冒汽，实际开度由性能试验确定。如需检修可以打开回转盖入孔进入除氧头进行检修。启动操作a）联系除盐水站，启动除盐泵（疏水箱水位合格可启动疏水泵）向除氧器进水。b）开启水封筒注水门，水封筒

8、注水至正常液位后，关闭水封筒注水门。c）保持水箱2/3水位，开启放水门，冲洗除氧器，并保持水位。放到疏水箱的水排到地沟。d）通知化水岗位检验水质情况，合格后关闭放水门，开启下水门，开启给水再循环门。e）锅炉点火后，进行连续排污时，打开汽平衡门。f）汽轮机启动前，开启凝结水进水门，疏水进水门。g）汽轮机正常带负荷后，打开汽机一段抽汽阀，开启进汽调节门，调整排氧门，使除氧器压力0.02MPa,并逐步提升水温到104。运行中的维护A除氧水箱水位正常保持2/3高度，压力002MPa,温度104。A经常检查水封，排氧管的工作情况，适当调整排氧门，使排氧量适量。A做好巡回检查工作，并保持现场整洁。给水及除

9、氧事故处理1.给水泵事故处理运行中的给水泵出现下述情况之一时,应首先启动备用泵停止故障泵：A清楚的听出给水泵内有金属摩擦或撞击声。水泵或电动机轴承熔化或冒烟。A电动机冒烟或着火。A水泵或电动机振动突然增大，振幅超过规定数值0.IOmmoA电动机定子温升超过105以上。A水泵严重串轴。A泵内汽化，电流、水压摆动很大时。A发生人身事故。A严重漏水启动备用泵停止故障泵的操作方法a）DCS点击启动备用泵，停止事故泵，注意惰走时间。若运行人员在事故泵的附近，在紧急情况下可手按事故泵的事故按钮,停止故障泵，使备用泵联动。把启动泵的联锁开关打至“解除”位置。b）检查故障泵的出口逆止阀关闭是否严密，并检查出口

10、电动阀关闭。c）检查投入泵的运行情况，投入其联锁。d）发现给水泵发生上述故障之一时，而又无备用给水泵，在停止事故泵之前应先通知班长，立即减负荷或停机停炉。e）事故处理完后应向有关领导汇报事故情况和处理过程。给水泵入口发生严重汽化现象的处理A汽化的象征a）水泵出水压力降低，出水压力表摆动、出水流量急剧下降;b）水泵内产生剧烈的噪音，振动增大；C）水泵电流大幅度摆动。A发生汽化的原因a）除氧器进汽量急剧减少或除氧器大量补水，使除氧器压力突然降低，此时除氧器排氧门开度又较小;b）给水泵入口滤网堵塞；c）除氧水箱水位降低，影响水泵入口压力下降；d）流量过小，再循环门没有及时开启；e）给水泵出口逆止门卡

11、涩或出口电动门阀芯脱落。A处理方法：a）当给水泵出水流量太少而引起水泵发生汽化，应立即启动备用泵，停用故障泵。b）如给水泵汽化造成给水母管压力降低，应注意备用给水泵自投情况，并停用故障泵；否则立即启动备用泵，停用故障泵，并分析寻找给水泵入口产生汽化的原因，采取相应措施及时消除，若无备用给水泵，或备用泵启动后仍无效时，应立即联系值班长、适当减小机炉负荷。c）检查进水压力和进水温度是否对应，若因大量进冷水引起除氧器压力下降，应迅速停止进冷水，增加除氧器进汽量,并开大除氧器排氧门。d）若给水泵入口滤网堵塞而引起汽化，则调用备用给水泵。给水泵在运行中电源中断故障的处理方法A给水泵电源中断的原因：a）给

12、水泵的供电线路故障；b）全厂的厂用电源中断；c）厂用电源局部中断；A处理方法a）若由于电气单段母线电源中断或给水泵本身供电系统故障，则应立即启动他段母线的备用泵，保证锅炉的正常供水。b）水泵跳闸时，须确认跳闸泵无倒转才能再次启动，以防损坏设备，扩大事故。给水泵轴承温度升高a）发现轴承温度升高时，应对泵组进行全面检查，确认轴承是否有故障、轴承箱是否缺油、油质是否恶化。b）检查轴承冷却水量是否足够；进水阀是否误关，阀门有无故障。并联系值班长，查明工业水系统是否有变动。如轴瓦温度高于70,而采取措施无效时，则报告值班长，开启备用泵运行，并查找原因；如轴瓦温度超过80,应立即停止该泵运行。给水母管压力

13、异常降低A给水母管压力下降的原因a）汽轮机负荷突然增高，引起锅炉用水量猛增。b）锅炉给水系统调节失灵。c）锅炉省煤器、过热器或水冷壁管大量漏水。d）给水管路大量泄漏。e）给水泵汽化；f）给水泵进口滤网堵塞；g）给水泵出口逆止门卡涩或出口电动门阀芯脱落；h）给水泵叶轮损坏。A处理方法a）发现给水流量增大、给水母管压力降低至5MPa时启动备用给水泵。若无备用泵时，应汇报值班长，降低机组负荷。b）若发现由于锅炉给水管漏水造成给水母管压力降低时，除提高给水母管压力外，还应增大除氧器除盐水的补水量，防止引起除氧器水位下降过低。同时设法隔离泄漏点。2.除氧器事故处理给水溶解氧不合格A原因a）凝结水含氧量过

14、高。b）除氧水量过大超过除氧器的设计值。c）除氧头的排氧阀开度过小。d）加热蒸汽压力不足。e）除氧头内部损坏，如起膜管损坏、填料层分布不均、喷嘴损坏等。f）除氧器进汽调整门调整不稳。A处理方法：a）检查凝泵盘根密封情况，调整好密封水；b）调整除氧器进汽阀的开度，使压力与温度相适应；c）排气不畅，应适当调整排氧门开度；除氧器振动振动的原因:a）除氧器水箱内水位过高；b）排气带水，塔内汽流速度太快引起振动；c）除氧器加热蒸汽压力太高。d）除氧器辅助加热蒸汽门开度太大。处理方法：a）若是因为除氧水箱内水位过高引起的振动，则应立即采取对除氧水箱排水的措施。b）若是由于除氧器加热汽管因水击而引起除氧器振动时，则可暂时停用抽汽，对该管段进行疏水，待水击消除后重新投用抽汽。c）由于除氧器加热蒸汽压力太高，应检查加热蒸汽调门是否失灵。如加热蒸汽调门失灵应关闭加热蒸汽调门前、后隔离门，并用加热蒸汽调门旁通门控制除氧器的压力。待故障消除后，重新投入加热蒸汽调门，控制除氧器的压力。d）由于除氧器辅助加热蒸汽门开度太大，应关小一些辅助加热蒸汽门。除氧器水位突降原因：a）锅炉水管或给水管路泄漏；锅炉排污水量过大；b）除氧器放水阀门动作跑水；处理方法a
