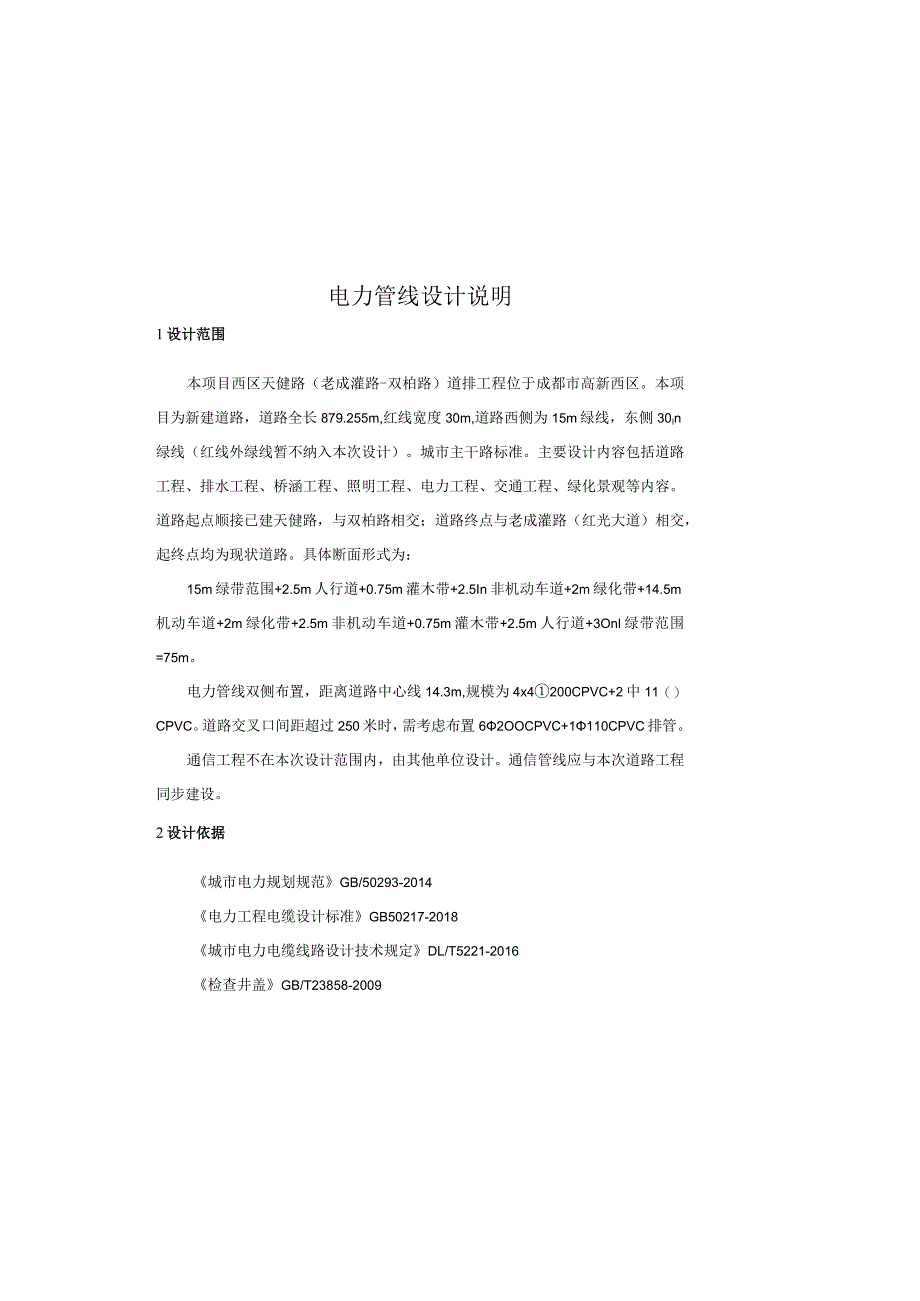

2、构通用规范GB55008-2021砌体结构通用规范GB55007-2021建筑甩气与智能化通用规范GB55024-2022建筑节能与可再生能源利用通用规范GB55015-2021初步设计审查意见：无意见3设计要点1、本次设计的电力通道电压等级IOkV,接地电阻4欧。环境类别2。地震动峰值加速度01g,设计特征周期045s,抗震设防烈度7度，结构安全等级电力管线设计说明1设计范围本项目西区天健路（老成灌路-双柏路）道排工程位于成都市高新西区。本项目为新建道路，道路全长879.255m,红线宽度30m,道路西侧为15m绿线，东侧30In绿线（红线外绿线暂不纳入本次设计）。城市主干路标准。主要设计内

3、容包括道路工程、排水工程、桥涵工程、照明工程、电力工程、交通工程、绿化景观等内容。道路起点顺接已建天健路，与双柏路相交；道路终点与老成灌路（红光大道）相交，起终点均为现状道路。具体断面形式为：15m绿带范围+2.5m人行道+0.75m灌木带+2.5In非机动车道+2m绿化带+14.5m机动车道+2m绿化带+2.5m非机动车道+0.75m灌木带+2.5m人行道+3Onl绿带范围=75m。电力管线双侧布置，距离道路中心线14.3m,规模为4x4200CPVC+2中11（）CPVC。道路交叉口间距超过250米时，需考虑布置62OOCPVC+1110CPVC排管。通信工程不在本次设计范围内，由其他单位

4、设计。通信管线应与本次道路工程同步建设。2设计依据城市电力规划规范GB/50293-2014电力工程电缆设计标准GB50217-2018城市电力电缆线路设计技术规定DL/T5221-2016检查井盖GB/T23858-2009井盖CJT511-2017标准要求，车行道检查井盖(座)承重等级2D400级。800重型球墨铸铁双层井圈井盖，下层为IOmm钢板，具体做法可参照15S501-3第16T8页。检查井内设置防坠网。人孔井盖应为可调节式，需满足DB510100/T203-2016要求。人行道上设置镀锌钢井盖，井圈采用不锈钢，具体做法详大样图。10、电力井设置间距不大于50m,每两个交叉路口之间

5、和每间隔25Om左右设置横过街排管，横过街排管规模为2x3200+l110。11、接地线应设置防止地震时被切断的措施。检查并支架的安装应牢固可靠且强度应满足当地抗震要求。线缆在检查并进出应留有余量，若管线穿越伸缩缝、抗震缝，应在伸缩缝、抗震缝的两端设置支撑节点并与结构可靠连接。12、电力井内设置4个拉环，做法参照国家电网公司配电网工程典型设计(2016年版)IOkV电缆分册第148页。13、电力和通信排管相交时，原则上通信管避让电力管，支管避让主管。14、抗震设防的各类建筑与市政工程，其抗震设防目标应符合下列规定：(1)当遭遇低于本地区设防烈度的多遇地震影响时，各类工程的主体结构和市政管网系统

6、不受损坏或不需修理可继续使用。(2)当遭遇相当于本地区设防烈度的设防地震影响时，各类工程中的建筑物、构筑物、桥梁结构、地下工程结构等可能发生损伤，但经一般性修理可继续使用；市政管网的损坏应控制在局部范围内，不应造成次生灾害。(3)当遭遇高于本地区设防烈度的罕遇地震影响时，各类工程中的建筑物、构筑物、桥梁结构、地下工程结构等不致倒塌或发生危及生命的严重破二级，结构设计使用年限50年，抗震设防类别为丙类。2、200CPVC管壁厚10mm,110CPVC管壁厚5mo管道受压变形1/3无裂缝，管材性能满足国家相关规范的要求。排管埋深管顶距地面0.8In,周边采用C30钢筋混凝土包封，钢筋网采用中10,

7、纵横间距20cm。当排管埋深小于0.8m时，钢筋网间距缩短为15cm。3、电力通道设计桩号与道路桩号一致,排管纵向坡度不小于0.3%。电力井设置积水坑，采用150PVC-U管接入就近雨水井，坑内设防止雨水倒灌的措施。4、沿电力排管埋设一接地圆钢，同时每隔10米设置重复接地角钢,具体做法见大样图。热镀锌钢材焊接后应除焊渣，并作防腐处理。5、地基基础：沟槽、排管及井基础应落在未扰动的原状土上，开挖回填土采用良性土夯实，密实度大于94%,人行道上地基承载力特征值不小于100kPa,车行道上地基承教力特征值不小于130kPa若不满足时需进行地基处理。6、砌体施工应按砌体结构通用规范GB55007-20

8、21的相关规定执行。砂浆搅拌须执行城建委发2008319号文。7、电力井内清扫干净，疏通排水管。8、电缆井内金属构件均采用热镀锌扁钢40x4与接地装置连接，接地电阻1欧。9、人孔井盖与道路面齐平，车行道上的井圈井盖为五防（防响、防跳、防盗、防坠落、防位移）球墨铸铁井圈井盖，技术参数及标准应满足铸铁检查21、保护导体应符合下列规定：（1）除测试以外，保护接地导体（PE）、接地导体和保护联结导体应确保自身可靠连接；（2）民用建筑中电气设备的外界可导电部分不得用作保护接地导体（PE）：除国家现行产品标准允许外，电气设备的外露可导电部分不得用作保护接地导体（PE）o4可能涉及的危险性较大的分部分项工程

9、分部分项工程名称危大类型建议措施基坑工程（一）开挖深度超过3m（含3m）的基坑（槽）的土方开挖、支护、降水工程。承包商应对基坑的受力情况进行核算，制定专项施工方案，并组织专项方案专家审查。（二）开挖深度虽未超过3m,但地质条件、周围环境和地下管线复杂,或影响毗邻建、构筑物安全的基坑（槽）的土方开挖、支护、降水工程模板工程及支撑体系（一）各类工具式模板工程：包括滑模、爬模、飞模、隧道模等工程。承包商应对模板的受力情况进行核算，制定专项施工方案，并组织专家审查。（二）混凝土模板支撑工程。（二.）承重支撑体系：用于钢结构安装等满堂支撑体系。起重吊装及起重机械安装拆卸工程（）采用非常规起重设备、方法的

10、起重吊装工程。机械操作人员必须具有相应的驾驶资格证,对员工进行安全教育，吊装作业时应配置专职安全员。（二）采用起重机械进行安装的工程。（三）起重机械安装和拆卸工程。脚手架工程（一）搭设高度24m及以上的落地式钢管脚手架工程（包括采光井、电梯井脚手架）。承包商应对脚手架的受力情况进行核算,制定专项施工方案，并组织专项方案专家审查。（二）附着式升降脚手架工程或附着式升降操作平台工程。（三）悬挑式脚手架工程。（四）高处作业吊篮。（五）卸料平台、操作平台工程。坏；市政管网的损坏不致引发严重次生灾害，经抢修可快速恢复使用。15、建筑的非结构构件及附属机电设备，其自身及与结构主体的连接，应进行抗震设防。1

11、6、建筑附属机电设备不应设置在可能致使其功能障碍等二次灾害的部位；设防地震下需要连续工作的附属设备，应设置在建筑结构地震反应较小的部位。17、管道、电缆、通风管和设备的洞口设置，应减少对主要承重结构构件的削弱；洞口边缘应有补强措施。管道和设备与建筑结构的连接，应具有足够的变形能力。以满足相对位移的需要。18、综合管线与其他管线及建(构)筑物间的安全间距，与通信通道间距,应满足GB50373-2019第4.0.4条中相关要求。19、电力线缆、控制线缆和智能化线缆室外布线应符合下列规定：(1)除安全特低电压外，室外埋地敷设的电力线缆、控制线缆和智能化线缆应采用护套线、电缆或光缆，并应采取相应的保护

12、措施。(2)室外埋地敷设的电力线缆、控制线缆和智能化线缆不应平行布置在地下管道的正上方或正下方。20、TN接地系统的保护接地中性导体(PEN)或保护接地导体(PE)对地应有效可靠连接，并应符合下列规定：(1) TN-C-S接地系统的PEN从某点分为中性导体(N)和PE后不应再合并或相互接触，且N不应再接地；(2) TN-S接地系统的N与PE应分别设置。3、接地装置采用的钢材均为热镀锌。4、钢筋碎的碱含量限值W3.Okg/n?,氯离子含量限值0.2机5、其他管线与电力管线的距离须满足城市工程管线综合规划规范的规定。6、其它未尽事宜，参见相关国家有关设计及施工规范。7、电力排管采用承插式或专用排管

13、接头进行连接，接头作好防水措施。（六）异型脚手架工程。其他大体积混凝土双层或多层钢筋绑扎工程。承包商应制定专项施工方案，并组织专家审查。项目自身风险除上述危险性较大的内容外，还包括不良地质（岩性及风化程度、构造带、地下水、高边坡、土洞、溶洞、液化土、软土、滑坡、泥石流等）、恶劣气候（暴风、暴雨、洪水、雷电等）、运输通行（撞击等）等内容。项目环境风险主要包括项目周边的铁路、道路、桥梁、地上及地下建筑、地上及地下管线、水体、文物古迹、可燃物、污染源等。本项目中危险性较大的分部分项工程是依据中华人民共和国住房和城乡建设部办公厅住房城乡建设部办公厅关于实施危险性较大的分部分项工程安全管理规定有关问题的通知（建办质（2018）37号）、本项目的工程特点、周边环境、水文地质条件、设计文件和相关的规范规定所列，施工单位应根据施工图设计图纸，并参考设计单位的提示，并根据项目和本工程的实际情况，进一步的识别本项目中危险性较大的分部分项工程，并对所有的危险性较大的分部分项工程在施工前组织工程技术人员编制专项施工方案，对于超过一定规模危险性较大分部分项工程，施工单位应当组织召开专家论证会对专项施工方案进行论证。5其它1、管线敷设必须在路基碾压合格后才能开槽敷设，遵循由深到浅的施工工序，控制好管线平面位置及交叉口标高。2、管线施工应符合电气装置安装工程电缆线路施工及验收规范GB50168-2016o
