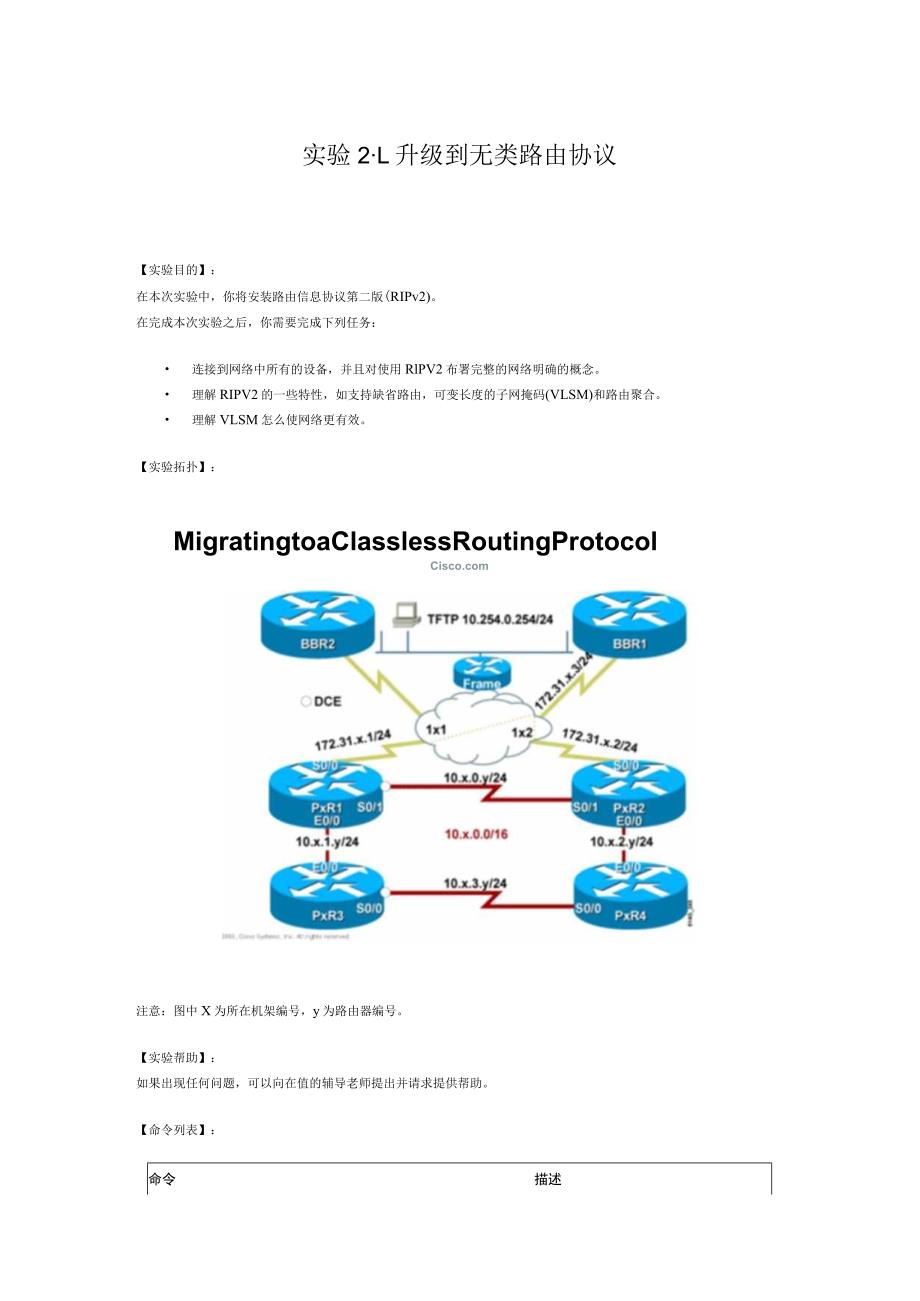

1、实验2L升级到无类路由协议【实验目的】：在本次实验中，你将安装路由信息协议第二版(RIPv2)。在完成本次实验之后，你需要完成下列任务： 连接到网络中所有的设备，并且对使用RlPV2布署完整的网络明确的概念。 理解RIPV2的一些特性，如支持缺省路由，可变长度的子网掩码(VLSM)和路由聚合。 理解VLSM怎么使网络更有效。【实验拓扑】：MigratingtoaClasslessRoutingProtocolC注意：图中X为所在机架编号，y为路由器编号。【实验帮助】：如果出现任何问题，可以向在值的辅导老师提出并请求提供帮助。【命令列表】：命令描述(config-router)ttdefault

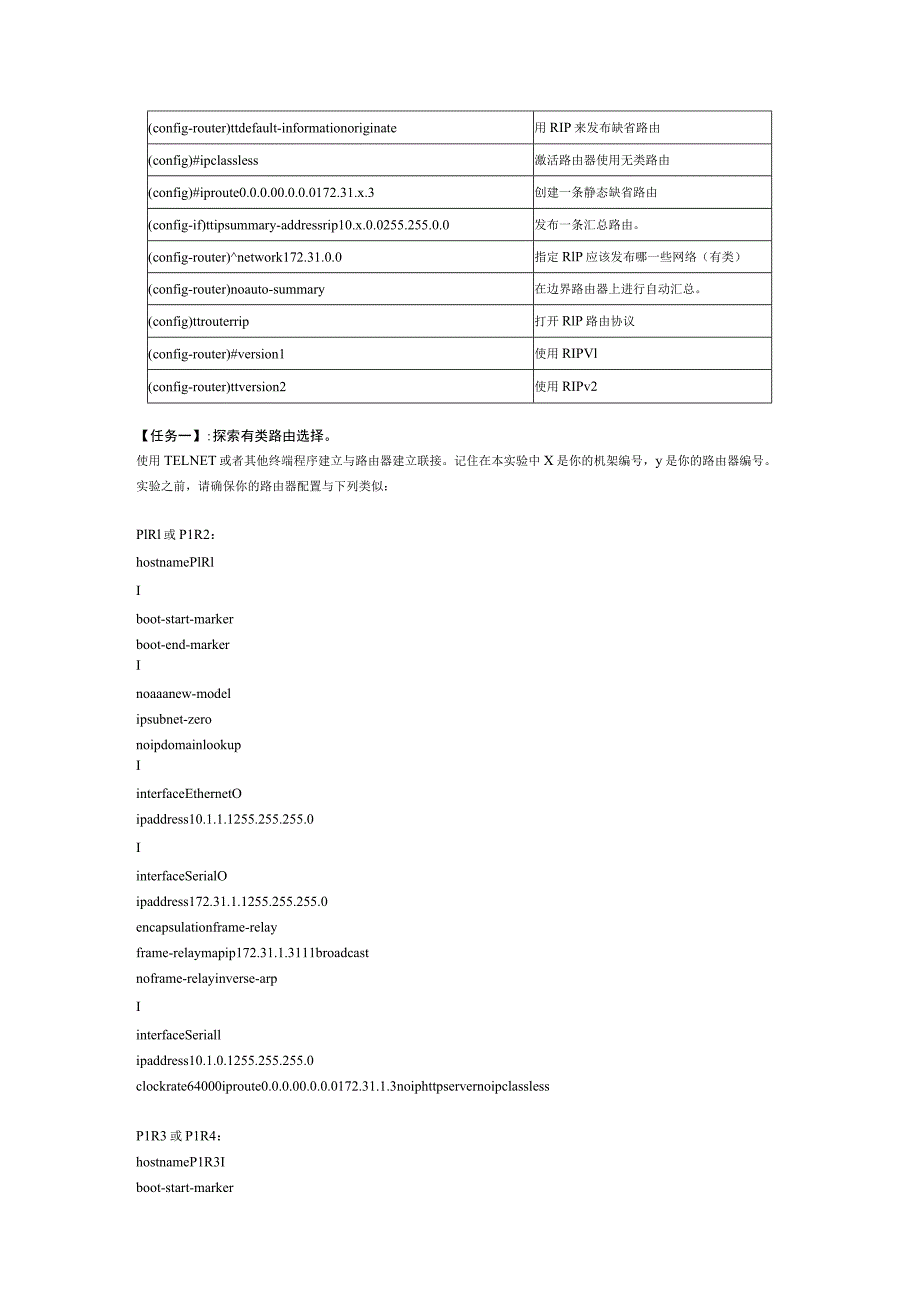

2、-informationoriginate用RIP来发布缺省路由(config)#ipclassless激活路由器使用无类路由(config)#iproute0.0.0.00.0.0.0172.31.x.3创建一条静态缺省路由(config-if)ttipsummary-addressrip10.x.0.0255.255.0.0发布一条汇总路由。(config-router)network172.31.0.0指定RlP应该发布哪一些网络（有类）(config-router)noauto-summary在边界路由器上进行自动汇总。(config)ttrouterrip打开RlP路由协议(conf

3、ig-router)#version1使用RIPVl(config-router)ttversion2使用RIPv2【任务一】:探索有类路由选择。使用TELNET或者其他终端程序建立与路由器建立联接。记住在本实验中X是你的机架编号，y是你的路由器编号。实验之前，请确保你的路由器配置与下列类似：PlRl或P1R2：hostnamePlRlIboot-start-markerboot-end-markerInoaaanew-modelipsubnet-zeronoipdomainlookupIinterfaceEthernetOipaddress10.1.1.1255.255.255.0Iinte

4、rfaceSerialOipaddress172.31.1.1255.255.255.0encapsulationframe-relayframe-relaymapip172.31.1.3111broadcastnoframe-relayinverse-arpIinterfaceSeriallipaddress10.1.0.1255.255.255.0clockrate64000iproute0.0.0.00.0.0.0172.31.1.3noiphttpservernoipclasslessP1R3或P1R4：hostnameP1R3Iboot-start-markerboot-end-ma

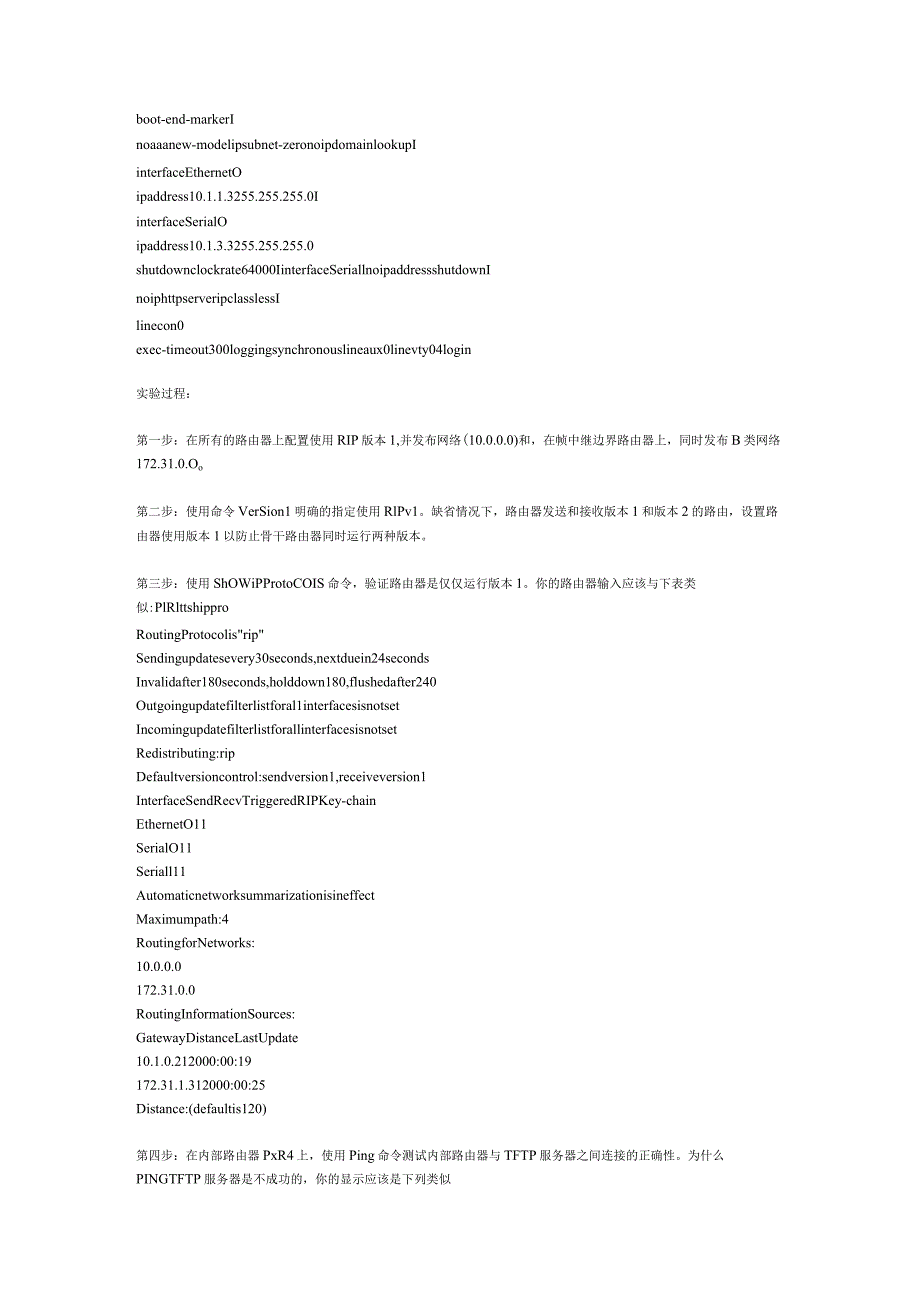

5、rkerInoaaanew-modelipsubnet-zeronoipdomainlookupIinterfaceEthernetOipaddress10.1.1.3255.255.255.0IinterfaceSerialOipaddress10.1.3.3255.255.255.0shutdownclockrate64000IinterfaceSeriallnoipaddressshutdownInoiphttpserveripclasslessIlinecon0exec-timeout300loggingsynchronouslineaux0linevty04login实验过程：第一步

6、：在所有的路由器上配置使用RIP版本1,并发布网络(10.0.0.0)和，在帧中继边界路由器上，同时发布B类网络172.31.0.Oo第二步：使用命令VerSion1明确的指定使用RlPv1。缺省情况下，路由器发送和接收版本1和版本2的路由，设置路由器使用版本1以防止骨干路由器同时运行两种版本。第三步：使用ShOWiPProtoCOIS命令，验证路由器是仅仅运行版本1。你的路由器输入应该与下表类似:PlRlttshipproRoutingProtocolisripSendingupdatesevery30seconds,nextduein24secondsInvalidafter180seco

7、nds,holddown180,flushedafter240Outgoingupdatefilterlistforal1interfacesisnotsetIncomingupdatefilterlistforallinterfacesisnotsetRedistributing:ripDefaultversioncontrol:sendversion1,receiveversion1InterfaceSendRecvTriggeredRIPKey-chainEthernetO11SerialO11Seriall11Automaticnetworksummarizationisineffec

8、tMaximumpath:4RoutingforNetworks:10.0.0.0172.31.0.0RoutingInformationSources:GatewayDistanceLastUpdate10.1.0.212000:00:19172.31.1.312000:00:25Distance:(defaultis120)第四步：在内部路由器PxR4上，使用Ping命令测试内部路由器与TFTP服务器之间连接的正确性。为什么PINGTFTP服务器是不成功的，你的显示应该是下列类似P2R4#Ping10.254.0.254Typeescapesequencetoabort.Sending5,

9、100-byteICMPEchosto10.254.0.254,timeoutis2seconds:Successrateis0percent(0/5)P2R4#第五步：有类路由选择的行为是寻找未知的路由在直连的有类网络(在这个例子中是10.0.00,)和并不考虑更为详细的路由。有类路由协议，例如RIPV1,在路由更新中并不交换子网掩码，只是简单的发布整个有类网络。在边界路由器和BBRl之间的路由散布跨过了172.31.0.0网络。因此，所有三个路由器汇总了这个子网并在彼此之间广告网络10.0.0.0。每一个路由器都认为自己有了路由到达这个网，并忽略这个广告。你可以通过命令debugiprip

10、命令来进行验证。这个内部路由器因此并不能到达核心，因为它的路由表中没有这个子网。请在内部路由器上显示路由表验证这个问题，尝试寻找网络10.254.0.0。第六步：为了使内部路由器能够到达核心网络，边界路由器上将通过RlP散布缺省路由到内部路由器。首先,在边界路由器上添加一条缺省静态路由，并在RIP配置模式下使用default-informationOrginatc命令。第七步：检查内部路由器的路由表。现在这里有路径了吗？记住，RIP的收敛是很慢的。即使这是一个很小的网络，在缺省路山出现在你的内部路山器之前，你也褥要等待一些时间。为了强制RlP协议收敛，你可以使用CIeariProute*命令。

11、收敛收后的路由表应该与下图类似：PIR4#ShiprouteCodes:C-connected,S-static,R-RIP,M-mobile,B-BGPD-EIGRP1EX-EIGRPexternal,0-OSPF,I-OSPFinterareaNl-OSPFNSSAexternaltype1,N2-OSPFNSSAexternaltype2El-OSPFexternaltype1,E2-OSPFexternaltype2i-IS-IS,su-IS-ISsummary,Ll-IS-ISlevel-1,L2-IS-ISlevel-2ia-IS-ISinterarea,*-candidatede

12、fault,U-per-userstaticrouteo-ODR,P-periodicdownloadedstaticrouteGatewayoflastresortis10.1.2.2tonetwork0.0.0.0R172.31.0.0/16120/1via10.1.2.2,00:00:20,EthernetO10.0.0.0/24issubnetted,2subnetsC10.1.2.0isdirectlyconnected,EthernetOR10.1.0.0120/1via10.1.2.2,00:00:20,EthernetOR*0.0.0.0/0120/8via10.1.2.2,0

13、0:00:20,EthernetO第八步：现在我们再使用PIXG命令来测试TFTP服务器与内部路由器之间的连接。这个PING到TFTP服务器还是不成功的，为什么？你的显示应该与下列类似：P2R4#Ping10.254.0.254Typeescapesequencetoabort.Sending5l100-byteICMPEchosto10.254.0.254,timeoutis2seconds:Successrateis0percent（0/5）P2R4#【任务二】：探索无类的转发现在内部路由器仍然PIXG不通TFTP服务器的原因是有类路由的特性，就像刚才我们所讨论的，寻找一个直连的有类网络（

14、在这个例子中是10.0.0.0）中的一个未知的路由，并没有考虑到缺省路由。有类路由协议的特性引起了这个问题，那下面我们来发现无类路由的行为。实验过程：第一步：内部路由器不能到达TFTP服务器，是因为边界路由器使用了noipclassless命令。有类路由的行为只是在直连的有类网络（在这个例子中是10.0.0.0）以内查找未知的路由并且他不会考虑更为详细的路由条目。第二步：激活IPCIaSSIeSS在每一个路由器上，使路由器执行无类中行为第三步：测试内部路山器和TRP服务器之间连接的正确性。第四步：尽管更改了路由器的行为，但是RIPVl还是一个有类路由协议并且还是在跨越帧中继网络时进行自动汇总。

15、这个路由器BBRl将没有路由返回10.X.1.0/24或10.X.2.0/24子网。为了弥补这点，使用RlP无类版本，RIPv2另外，在边界路由器上关启自动汇总。第五步：等待一会，然后测试内部路由器与TFTP服务器的连通性。你的测试结果应该和下列类似:P2R4#Ping10.254.0.254Typeescapesequencetoabort.Sending5,100-byteICMPEchosto10.254.0.254,timeoutis2seconds:Successrateis0percent(0/5)P2R4#【任务三】：优化无类路由，增加无类路由的扩展性实验过程：第一步：从内部路由器，使用TELNET连接到BBRl(172.31.X.3)。所有的你的路由器所有的网络都应该列表在BBRl的路由表中，你的显示应该和下列类似：BBRlitshiprouteCodes:C-connected,S-static,I-IGRP,R-RIP,M-mobile,B-BGPD-EIGRP,EX-EIGRPexternal,0-OSPF,IA-OSPFinterareaN
