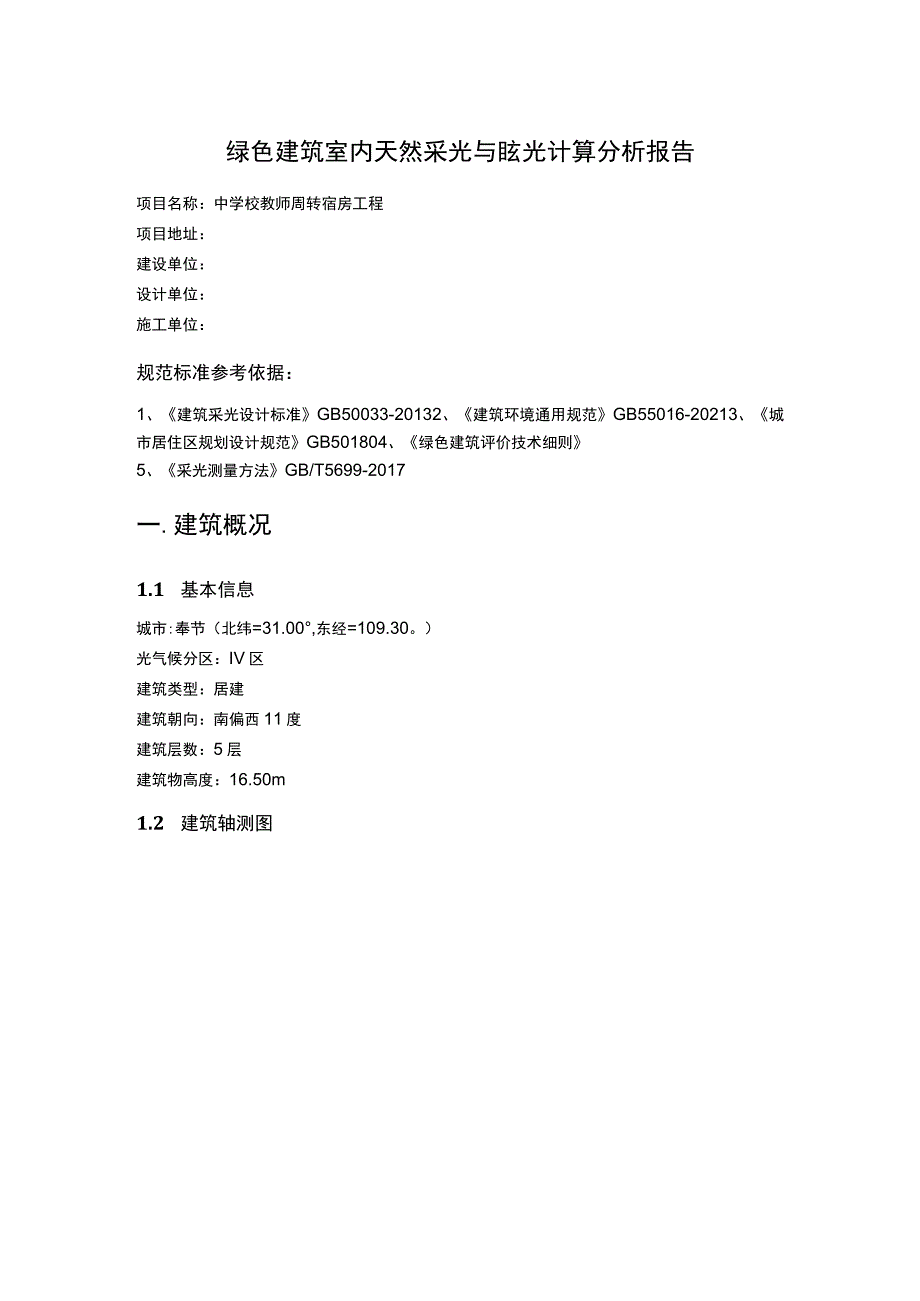

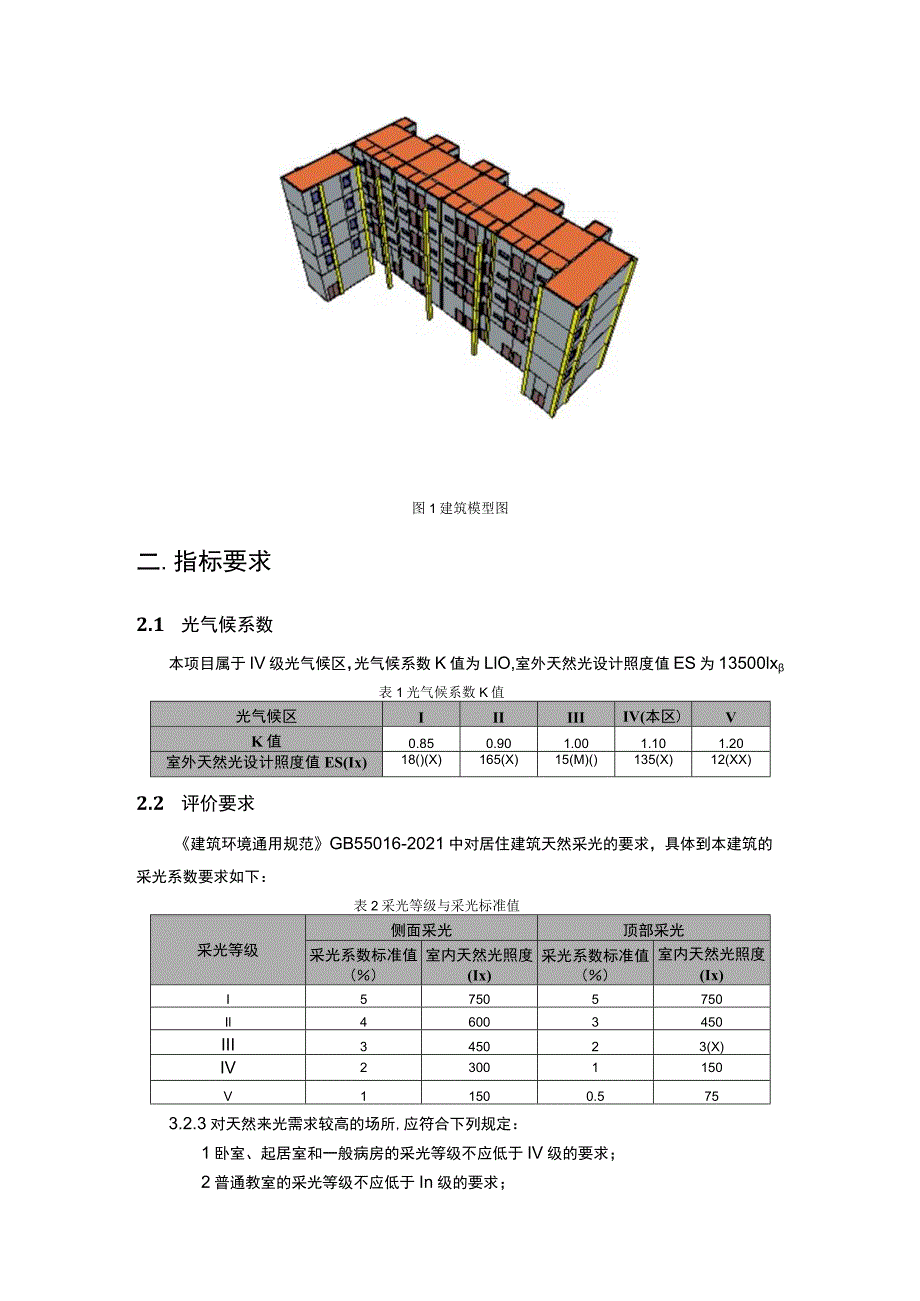

1、绿色建筑室内天然采光与眩光计算分析报告项目名称：中学校教师周转宿房工程项目地址：建设单位：设计单位：施工单位：规范标准参考依据：1、建筑采光设计标准GB50033-20132、建筑环境通用规范GB55016-20213、城市居住区规划设计规范GB501804、绿色建筑评价技术细则5、采光测量方法GB/T5699-2017一.建筑概况1.1 基本信息城市:奉节（北纬=31.00,东经=109.30。）光气候分区：IV区建筑类型：居建建筑朝向：南偏西11度建筑层数：5层建筑物高度：16.50m1.2 建筑轴测图图1建筑模型图二.指标要求2.1 光气候系数本项目属于IV级光气候区，光气候系数K值为L

2、lO,室外天然光设计照度值ES为13500lx表1光气候系数K值光气候区IIIIIIIV(本区)VK值0.850.901.001.101.20室外天然光设计照度值ES(Ix)18()(X)165(X)15(M)()135(X)12(XX)2.2 评价要求建筑环境通用规范GB55016-2021中对居住建筑天然采光的要求，具体到本建筑的采光系数要求如下：表2采光等级与采光标准值采光等级侧面采光顶部采光采光系数标准值()室内天然光照度(Ix)采光系数标准值()室内天然光照度(Ix)I57505750Il46003450III345023(X)IV23001150V11500.5753.2.3对天然

3、来光需求较高的场所,应符合下列规定：1卧室、起居室和一般病房的采光等级不应低于IV级的要求；2普通教室的采光等级不应低于In级的要求；3普通教室侧面采光的采光均匀度不应低于0.5。3.2.4长时间工作或学习的场所室内各表面的反射比应符合表下表规定：表3反射比表面名称反射比顶棚0.6).9墙面0.3-0.8地面0.1-0.533.4长时间视觉作业的场所，统一眩光值UGR不应高于19。三.模拟概述依据建筑采光设计标准GB50033-2013规定，采光系数是基于全阴天模型计算而得到的，全阴天即天空全部被云层遮蔽的天气，此时室外天然光均为天空扩散光，其天空亮度分布相对稳定，天顶亮度为地平线附近亮度的三

4、倍。3.1 原理概要建筑室内参考平面上某一点的采光系数，可按下式计算：C=(En/Ew)100%式中：En一在全阴天空漫射光照射下，室内给定平面上的某一点由天空漫射光所产生的照度(Ix)；Ew一在全阴天空漫射光照射下，与室内某一点照度同一时间、同一地点，在室外无遮挡水平面上由天空漫射光所产生的室外照度(冈。3.2 分析软件本绿色建筑天然采光模拟分析软件PKPM-DayIight由北京构力科技有限公司(PKPM)自主研发，软件的操作环境为Win7WinlO系统，并可在BIMBaSe平台、AUtoCAD平台、中望CAD、浩辰CAD上运行。该软件配套国家及地方绿色建筑评价标准、建筑环境通用规范GB5

5、5016-2021,自动生成可溯源的天然采光模拟计算报告书，帮助用户快速完成我国建筑领域的室内光环境设计评价工作。该软件获住建部建设行业科技成果评估、国家建筑工程质量监督检验中心双重认证；典型案例的软件计算值与实际工程测量值误差在7%以内。对于采光系数的计算，本软件提供多种计算方法：方法1:逐点照度模拟计算法。即对民用建筑模型每个房间的距地面0.75米（工业建筑取1米，公用场所取地面）高度处的水平面按一定精度划分为多个网格，设置室内材质、外部遮挡建筑物等影响采光的基本条件参数，通过调用国际权威的RadianCe计算内核，利用蒙特卡洛算法优化的反向光线追踪算法，对每一个网格进行迭代照度计算。算出

6、的室内照度值En与室外照度EW的比值百分比即为该点的采光系数计算值。方法2:采用国家标准建筑采光设计标准GB50033-2013中提供的计算公式，设置建筑几何形体、室内材质等影响采光的基本条件参数，按照全阴天模型计算每个房间的照度值，算出的室内照度值En与室外照度EW的比值百分比即为采光系数计算值。3.3 参数设置材料的材质、颜色、表面状况决定光的吸收、反射与投射性能，对建筑采光影响较大，模拟分析时需根据实际材料性状对参数进行选值。本报告参考建筑采光设计标准GB50033-2013的表5.0.4及附录D和全国民用建筑工程设计技术措施节能专篇-建筑中表6.3.1对各种不同材料构造的光学性能参数提

7、供的参考指导值进行赋值计算分析，本项目玻璃及内饰面材料光学性能参数取值具体如下表所表4材料光学性能参数构造部位材料内饰面反射比可见光透射比墙面1大白粉刷0.75墙面2绿建新国标推荐值0.60顶棚1大白粉刷0.75顶棚2绿建新国标推荐值0.75地板1水泥砂浆抹面0.32地板2绿建新国标推荐值0.30外窗16Low-E+12A+6C无色高透LOW-E中空玻璃0.760.76四.模拟分析4.1 模拟条件QE天空模型（采光系数及照度计算）：全阴天QE天空模型（眩光计算）：全晴天模拟依据：建筑采光设计标准GB50033-2013建筑环境通用规范GB55016-2021模拟空间网格间距：0.50（*）本项

8、目划分网格数：5159（个）地面材质反射系数：0.30光线反射次数：5模拟范围：标准层1(I-LOlF)、标准层2(I-LO2F、I-LO3F、I-LO4F等)4.2 模拟结果4.2.1 采光系数统计1、I-LOlF图2I-LOIF平面图图3LLOlF采光系数分布图表5I-LOIF主要功能房间采光系数户型房间类型房间名称采光等级采光类型采光系数标准值C(%)限值C(%)是否满足否制求标是强要达采光均匀度分户区_CA01008起居室(厅)房间RMO1004IV侧面采光2.52.2满足是0.33分户区.CA01003起居室（厅）房间RMO1006IV侧面采光3.12.2满足是0.20分户区.CA0

9、1009起居室（厅）房间RM01013IV侧面采光2.52.2满足是0.06分户区_CA01005起居室（厅）房间RM01010IV侧面采光2.42.2满足是0.34分户区.CAOl006起居室（厅）房间RM01011IV侧面采光2.52.2满足是0.35分户区_CA01007起居室（厅）房间RM01012IV侧面采光2.52.2满足是0.28分户区.CA01004起居室（厅）房间RMO1009IV侧面采光2.42.2满足是0.33注：上表中，采光系数标准值即平均采光系数”。2、I-L02F图4I-LO2F平面图图5I-LO2F采光系数分布图表6I-L02F主要功能房间采光系数户型房间类型房间

10、名称采光等级采光类型采光系数标准值C(%)限值C(%)是否满足否制求标是强要达采光均匀度分户区_CA02004卧室房间RM02020IV侧面采光2.32.2满足是0.21分户区_CA02002卧室房间RM02024IV侧面采光2.32.2满足是0.25卧室房间RM02018IV侧面采光2.42.2满足是0.25分户区-CA02006卧室房间RM02022IV侧面采光2.32.2满足是0.21分户区_CA02003卧室房间RM02019IV侧面采光2.32.2满足是0.01分户区_CA02008卧室房间RM02025IV侧面采光2.22.2满足是0.22分户区_CA02005卧室房间RM0202

11、1IV侧面采光2.32.2满足是0.24分户区.CA02007卧室房间RMO2O23IV侧面采光2.32.2满足是0.20注：上表中，采光系数标准值即平均采光系数。3、 I-LO3F图6I-Lo3F平面图图7I-L03F采光系数分布图表7I-L03F主要功能房间采光系数户型房间类型房间名称采光等级采光类型采光系数标准值C(%)限值C(%)是否满足否制求标是强要达采光均匀度分户区_CAO3OO3卧室房间RM03019IV侧面采光2.32.2满足是0.01分户区_CAO3OO4卧室房间RM03020IV侧面采光2.32.2满足是0.23分户区_CA03007卧室房间RMO3O23IV侧面采光2.3

12、2.2满足是0.24分户区_CA03008卧室房间RM03025IV侧面采光2.22.2满足是0.22分户区_CAO3OO5卧室房间RM03021IV侧面采光2.32.2满足是0.24分户区_CA03002卧室房间RM03024IV侧面采光2.32.2满足是0.24卧室房间RM03018IV侧面采光2.32.2满足是0.21分户区.CA03006卧室房间RM03022IV侧面采光2.32.2满足是0.21注：上表中，”采光系数标准值即平均采光系数。4、 I-L04F图8I-LO4F平面图图9I-LO4F采光系数分布图表8LL04F主要功能房诃采光系数户缎间型房类房间名称采光等级采光类型采光系数标准值C(%)限值C(%)是否满足否制求标是强要达采光均匀度分户区_CA04004卧室房间RM04020IV侧面采光2.32.2满足是0.21分户区_CA04002卧室房间RM04018IV侧面采光2.42.2满足是0.25卧室房间RM04024IV侧面采光2.42.2满足是0.25分户区.CA04003卧室房间RM04019IV侧面采光2.32.2满足是0.00分户区_CA04008卧室房间RM04025IV侧面采光2.32.2满足是0.21分户区卧室房间IV侧面采光2.4
