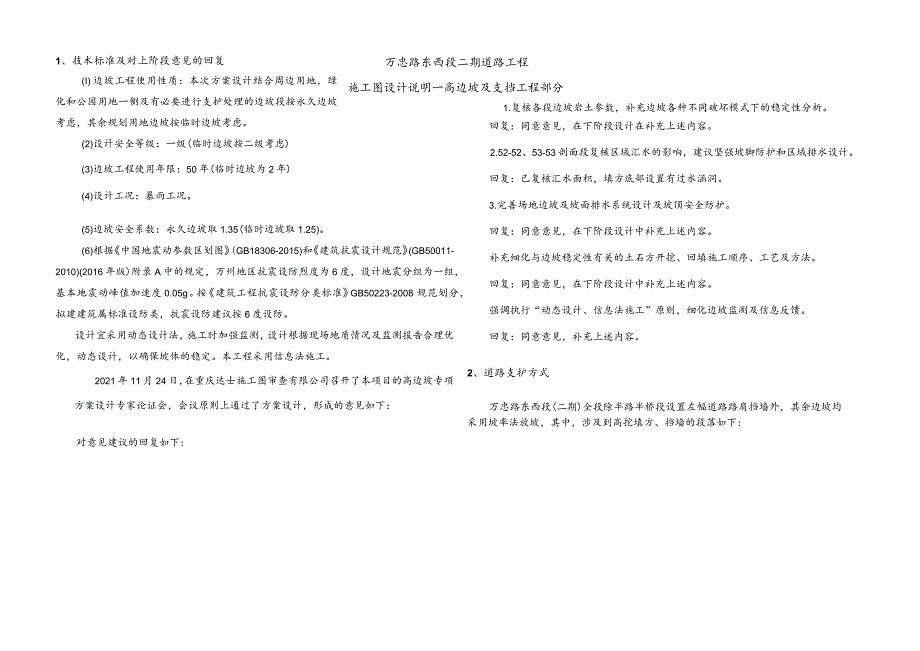

1、万忠路东西段二期道路工程施工图设计说明一高边坡及支挡工程部分1.复核各段边坡岩土参数，补充边坡各种不同破坏模式下的稳定性分析。1、技术标准及对上阶段意见的回复(I)边坡工程使用性质：本次方案设计结合周边用地，绿化和公园用地一侧及有必要进行支护处理的边坡段按永久边坡考虑，其余规划用地边坡按临时边坡考虑。(2)设计安全等级：一级(临时边坡按二级考虑)(3)边坡工程使用年限：50年(临时边坡为2年)(4)设计工况：暴雨工况。(5)边坡安全系数：永久边坡取1.35(临时边坡取1.25)。(6)根据中国地震动参数区划图(GB18306-2015)和建筑抗震设计规范(GB50011-2010)(2016年

2、版)附录A中的规定，万州地区抗震设防烈度为6度，设计地震分组为一组，基本地震动峰值加速度0.05g。按建筑工程抗震设防分类标准GB50223-2008规范划分，拟建建筑属标准设防类，抗震设防建议按6度设防。设计宜采用动态设计法，施工时加强监测，设计根据现场地质情况及监测报告合理优化，动态设计，以确保坡体的稳定。本工程采用信息法施工。2021年11月24日，在重庆达士施工图审查有限公司召开了本项目的高边坡专项方案设计专家论证会，会议原则上通过了方案设计，形成的意见如下：回复：同意意见，在下阶段设计在补充上述内容。2.52-52、53-53剖面段复核区域汇水的影响，建议坚强坡脚防护和区域排水设计。

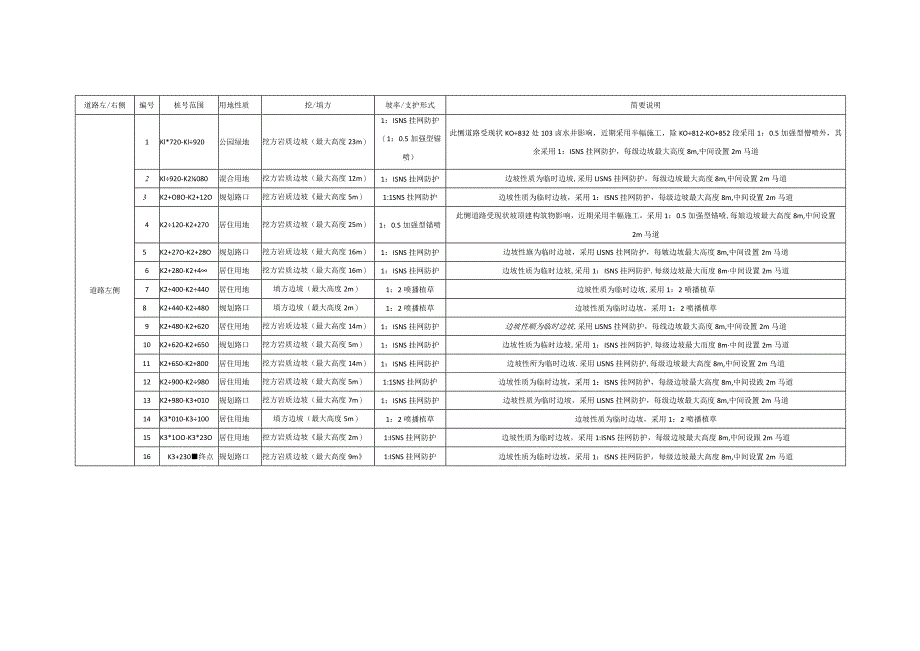

3、回复：已复核汇水面积，填方底部设置有过水涵洞。3.完善场地边坡及坡面排水系统设计及坡顶安全防护。回复：同意意见，在下阶段设计中补充上述内容。补充细化与边坡稳定性有关的土石方开挖、回填施工顺序、工艺及方法。回复：同意意见，在下阶段设计中补充上述内容。强调执行“动态设计、信息法施工”原则，细化边坡监测及信息反馈。回复：同意意见，补充上述内容。2、道路支护方式万忠路东西段(二期)全段除半路半桥段设置左幅道路路肩挡墙外，其余边坡均采用坡率法放坡，其中，涉及到高挖填方、挡墙的段落如下:对意见建议的回复如下:道路左/右侧编号桩号范围用地性质挖/填方坡率/支护形式简要说明道路左侧1Kl*720-Kl920公

4、园绿地挖方岩质边坡（最大高度23m）1：ISNS挂网防护（1：0.5加强型锚喷）此恻道路受现状KO832处103卤水井影响，近期采用半幅施工，除KO812-KO+852段采用1：0.5加强型懵喷外，其余采用1：ISNS挂网防护，每级边坡最大高度8m,中间设置2m马道2Kl920-K2080混合用地挖方岩质边坡（最大高度12m）1：ISNS挂网防护边坡性质为临时边坡,采用LISNS挂网防护，每级边坡最大高度8m,中间设置2m马道3K2+O8O-K2+12O规划路口挖方岩质边坡最大高度5m）1:1SNS挂网防护边坡性质为临时边坡，采用1：ISNS挂网防护，每级边坡最大高度8m,中间设置2m马道4K

5、2120-K2+270居住用地挖方岩质边坡（最大高度25m）1：0.5加强型锚喷此恻道路受现状坡顶建构筑物影响，近期采用半幅施工，采用1：0.5加强型锚喷,每娘边坡最大高度8m,中间设置2m马道5K2+27O-K2+28O规划路口挖方岩质边坡（最大高度16m）1：ISNS挂网防护边坡性旗为临时边坡，采用LlSNS挂网防护，每皴边坡最大高度8m,中间设置2m马道6K2+280-K2+4居住用地挖方岩质边坡（最大高度16m）1：ISNS挂网防护边坡性质为临时边坡,采用1：ISNS挂网防护.每级边坡最大而度8m中间设置2m马道7K2400-K2440居住用地填方边坡（最大高度2m）1：2喷播植草边坡

6、性质为临时边坡,采用1：2喷播植草8K2+440-K2480规划路口填方边坡（最大高度2m）1：2喷播植草边坡性质为临时边坡，采用1：2喷播植草9K2+480-K2+620居住用地挖方岩质边坡（最大高度14m）1：ISNS挂网防护边坡性顺为临时边坡,采用LlSNS挂网防护，每线边坡最大高度8m,中间设置2m马道10K2+620-K2+650规划路口挖方岩质边坡（最大高度5m）1：ISNS挂网防护边坡性质为临时边坡,采用1：ISNS挂网防护.每级边坡最大而度8m中间设置2m马道11K2+6S0-K2+800居住用地挖方岩质边坡（最大高度14m）1：ISNS桂网防护边坡性所为临时边坡.采用LISN

7、S挂网防护,每级边坡最大高度8m,中间设置2m乌道12K2900-K2980居住用地挖方岩质边坡（最大高度5m）1:1SNS挂网防护边坡性质为临时边坡，采用1：ISNS挂网防护，每级边坡最大高度8m,中间设践2m马道13K2+980-K3+010规划路口挖方岩质边坡（最大高度7m）1：ISNS挂网防护边坡性质为临时边坡，采用LISNS挂网防护，每级边坡最大高度8m,中间设置2m马道14K3*010-K3100居住用地填方边坡（最大高度5m）1：2喷播植草边坡性质为临时边坡，采用1：2喷播植草15K3*1OO-K3*23O居住用地控方岩质边坡最大高度2m）1:ISNS挂网防护边坡性质为临时边坡，

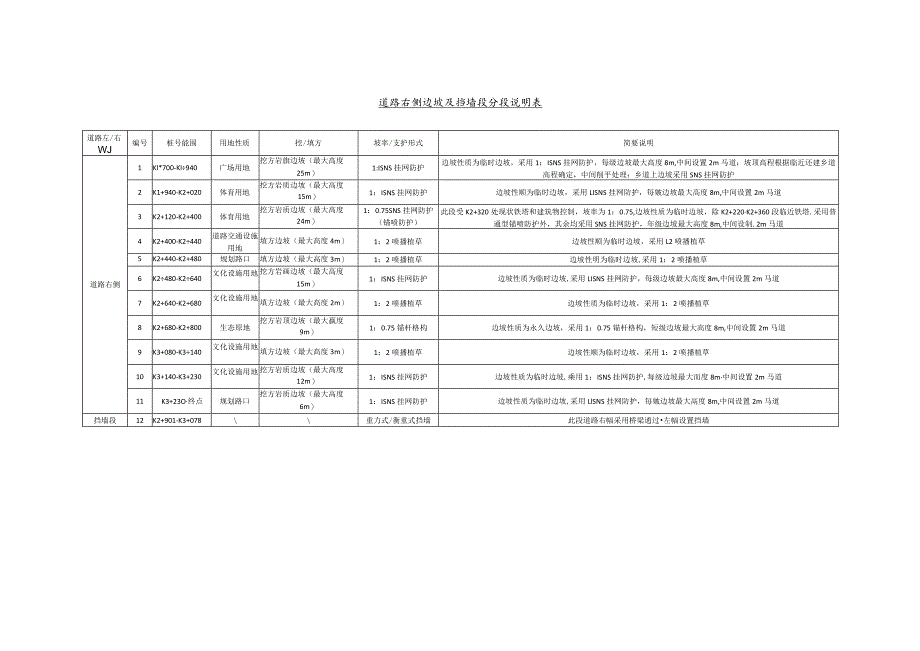

8、采用1:ISNS挂网防护，每级边坡最大高度8m,中间设跟2m马道16K3+230终点规划路口挖方岩质边坡（最大高度9m1:ISNS挂网防护边坡性质为临时边坡，采用1：ISNS挂网防护，每级边坡最大高度8m,中间设置2m马道道路右侧边坡及挡墙段分段说明表道路左/右WJ编号桩号能围用地性质挖/填方坡率/支护形式简要说明道路右侧1Kl*700-Kl940广场用地挖方岩旗边坡（最大高度25m）1:ISNS挂网防护边坡性质为临时边坡，采用1：ISNS挂网防护，每级边坡最大高度8m,中间设置2m马道：坡顶高程根据临近还建乡道高程确定，中间削平处理：乡道上边坡采用SNS挂网防护2K1+940-K2+020体

9、育用地挖方岩质边坡（最大高度15m）1：ISNS挂网防护边坡性顺为临时边坡，采用LISNS挂网防护，每皴边坡最大高度8m,中间设置2m马道3K2+120-K2+400体育用地挖方岩质边坡（最大高度24m）1：0.75SNS挂网防护（锚喷防护）此段受K2+320处现状铁塔和建筑物控制，坡率为1：0.75,边坡性质为临时边坡，除K2+220K2+360段临近铁塔.采用普通型锚喷防护外，其余均采用SNS挂网防护，年级边坡最大高度8m,中间设制.2m马道4K2+400-K2440道路交通设施用地埴方边坡（最大高度4m）1：2喷播植草边坡性顺为临时边坡，采用L2喷播植草5K2+440-K2+480规划路

10、口填方边坡（最大高度3m）1：2喷播植草边坡性明为临时边坡,采用1：2喷播植草6K2480-K2640文化设施用地挖方岩画边坡（最大高度15m）1：ISNS挂网防护边坡性质为临时边坡,采用LISNS挂网防护，每级边坡最大高度8m,中间设置2m马道7K2+640-K2+680文化设施用地填方边坡（最大高度2m）1：2喷播植草边坡性质为临时边坡，采用1：2喷播植草8K2+680-K2+800生态原地挖方岩顶边坡（最大嬴度9m）1：0.75锚杆格构边坡性质为永久边坡，采用1：0.75锚杆格构，短级边坡最大高度8m,中间设置2m马道9K3+080-K3140文化设施用地填方边坡（最大高度3m）1；2喷

11、播植草边坡性顺为临时边坡，采用1：2喷播植草10K3+140-K3+230文化设施用地挖方岩质边坡（最大高度12m）1：ISNS挂网防护边坡性质为临时边坡,乘用1：ISNS挂网防护,每级边坡最大而度8m中间设置2m马道11K3+23O终点规划路口挖方岩质边坡（最大高度6m）1：ISNS挂网防护边坡性质为临时边坡,采用LlSNS挂网防护，每皴边坡最大鬲度8m,中间设置2m马道挡墙段12K2+901-K3+078重力式/衡重式挡墙此段道路右幅采用桥梁通过左幅设置挡墙不小于bn,呈2%4%的逆坡，回填时应分层夯实，采用粒径填料如碎石，粒径不应大于200mm,压实系数大于0.92,每一100m2不小于

12、2个检测点。密实度应达到中密,干密度不小于20KNm30(4)待墙身强度达到70%时及时施工墙背填土。墙体砌筑与墙背填土应交叉进行，以免墙身悬空断裂。(5)砌体应上下错缝，内外搭接，基底和墙趾台阶转折处不应有垂直通缝，砂浆饱满，严禁铺石灌浆。(6)应分段开挖，每段开挖长度不宜超过10m,具体长度根据现场开挖情况确定。(7)挡墙基础置于强风化泥岩上，其基础承载力必须达到设计要求。(8)墙背回填采用级配碎石回填，墙背填料内摩擦角应35。，压实系数不小于0.94,回填范围从墙趾岩层开挖点。45角范围。5、挖方坡顶安全防护为防止坡顶危石坠落对过往车辆和行人造成危害，在所有挖方边坡坡顶设置一道柔性防护网

13、。柔性防护网制作及安装执行以下标准：公路边坡柔性防护系统构件(JT/T528-2004).一般用途低碳钢丝(YB/T5294-2006)、碳素结构钢和低合金结构热轧薄钢及刚带(GB/T912-2008)、制绳用钢丝(YB/T5343-2006)、热轧工字钢尺寸、外型重量及允许偏差(GB/T706-2008),详见对应图纸。6、截排水沟1 .截排水沟采用C25舲现浇。2 .陡坡和媛坡段沟底及边墙设伸缩缝，间距1015m,伸缩缝采用止水措施。3 .沟基地基承载力不小于150KPa,否则压实处理。4 .砌筑工艺要求平、稳、紧、满。其它未提及的路段均为坡率法放坡，高度一般较低；边坡原则上不超过8米分一

14、级，每级之间设置一道2米宽的马道。岩质边坡坡率为1:0.75,土质填方边坡坡率第一级为1：1.5,第二级为1：1.75,第三级及以下为1：2。边坡防护应结合用地性质确定，具体分段详见平面图。岩质边坡临时边坡侧采用挂网防护，永久边坡侧采用锚杆格构，土质边坡采用植草护坡。3、坡率法施工工艺及技术要求1.本工程挖方边坡高度较大，必须严格按照设计要求的坡率进行开挖和逆作法施工，完成上一级边坡的坡面防护后，方可进行下一级边坡开挖，严禁一次性进行多级开挖。2 .边坡坡率法施工开挖应自上而下有序进行，并应保持两侧边坡的稳定，保证弃土、弃渣不导致边坡附加变形或破坏现象发生。3 .边坡工程在雨季施工时应做好水的排导和防护工作。4 .挖方边坡高度大于4%且坡率大于等于1：1时，应在坡顶设置安全防护网。5 .填方路基本次路基填料技术要求：采用低液限土，综合内摩擦角不小于35,饱和重度不超过20.3KNm3,压实度等要求详询道路专业。4、衡重式（重力式）挡墙工艺及技术要求本次设计衡重式挡墙采用C25建现浇。（1）施工前应搞好地面排水，避免雨水沿斜坡排泄，保持基坑干燥，基础施工完后应及时回填夯实，并作成不小于5%的向外流水坡，以免积水软化地基。（2）边坡及基坑开挖的临时放坡值为：填土1:1,
