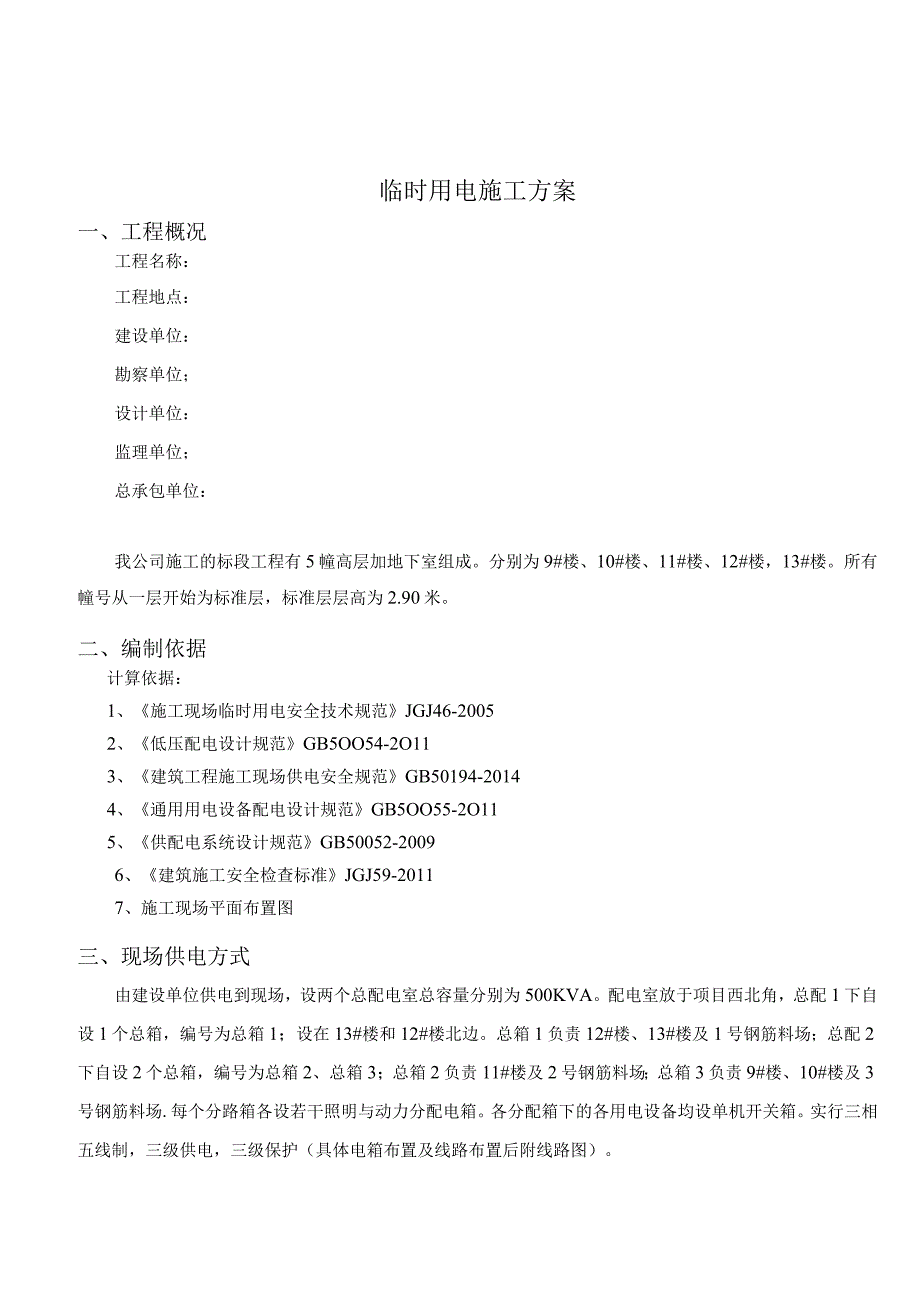

1、临时用电施工方案一、工程概况工程名称:工程地点:建设单位:勘察单位;设计单位:监理单位;总承包单位:我公司施工的标段工程有5幢高层加地下室组成。分别为9#楼、10#楼、11#楼、12#楼,13#楼。所有幢号从一层开始为标准层,标准层层高为2.90米。二、编制依据计算依据:1、施工现场临时用电安全技术规范JGJ46-20052、低压配电设计规范GB5OO54-2O113、建筑工程施工现场供电安全规范GB50194-20144、通用用电设备配电设计规范GB5OO55-2O115、供配电系统设计规范GB50052-20096、建筑施工安全检查标准JGJ59-20117、施工现场平面布置图三、现场供电

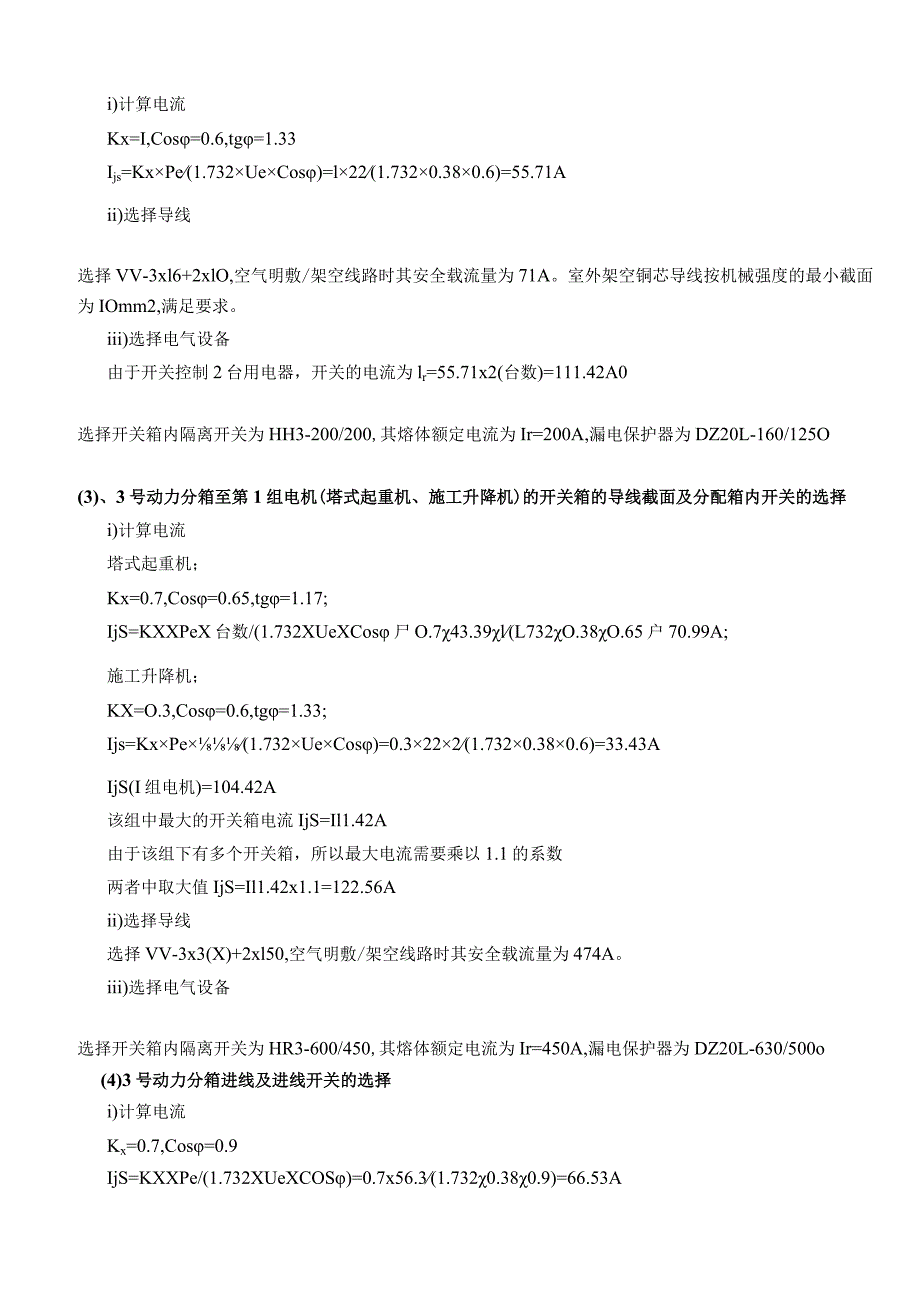

2、方式由建设单位供电到现场,设两个总配电室总容量分别为500KVA。配电室放于项目西北角,总配1下自设1个总箱,编号为总箱1;设在13#楼和12#楼北边。总箱1负责12#楼、13#楼及1号钢筋料场;总配2下自设2个总箱,编号为总箱2、总箱3;总箱2负责11#楼及2号钢筋料场;总箱3负责9#楼、10#楼及3号钢筋料场.每个分路箱各设若干照明与动力分配电箱。各分配箱下的各用电设备均设单机开关箱。实行三相五线制,三级供电,三级保护(具体电箱布置及线路布置后附线路图)。i)计算电流Kx=I,Cos=0.6,tg=1.33Ijs=KxPe(1.732UeCos)=l22(1.7320.380.6)=55.
3、71Aii)选择导线选择VV-3xl6+2xlO,空气明敷/架空线路时其安全载流量为71A。室外架空铜芯导线按机械强度的最小截面为IOmm2,满足要求。iii)选择电气设备由于开关控制2台用电器,开关的电流为lr=55.71x2(台数)=111.42A0选择开关箱内隔离开关为HH3-200/200,其熔体额定电流为Ir=200A,漏电保护器为DZ20L-160/125O(3)、3号动力分箱至第1组电机(塔式起重机、施工升降机)的开关箱的导线截面及分配箱内开关的选择i)计算电流塔式起重机;Kx=0.7,Cos=0.65,tg=1.17;IjS=KXXPeX台数/(1.732XUeXCos尸O.7
4、43.39l(L732O.38O.65户70.99A;施工升降机;KX=O.3,Cos=0.6,tg=1.33;Ijs=KxPe(1.732UeCos)=0.3222(1.7320.380.6)=33.43AIjS(I组电机)=104.42A该组中最大的开关箱电流IjS=Il1.42A由于该组下有多个开关箱,所以最大电流需要乘以1.1的系数两者中取大值IjS=Il1.42x1.1=122.56Aii)选择导线选择VV-3x3(X)+2xl50,空气明敷/架空线路时其安全载流量为474A。iii)选择电气设备选择开关箱内隔离开关为HR3-600/450,其熔体额定电流为Ir=450A,漏电保护器

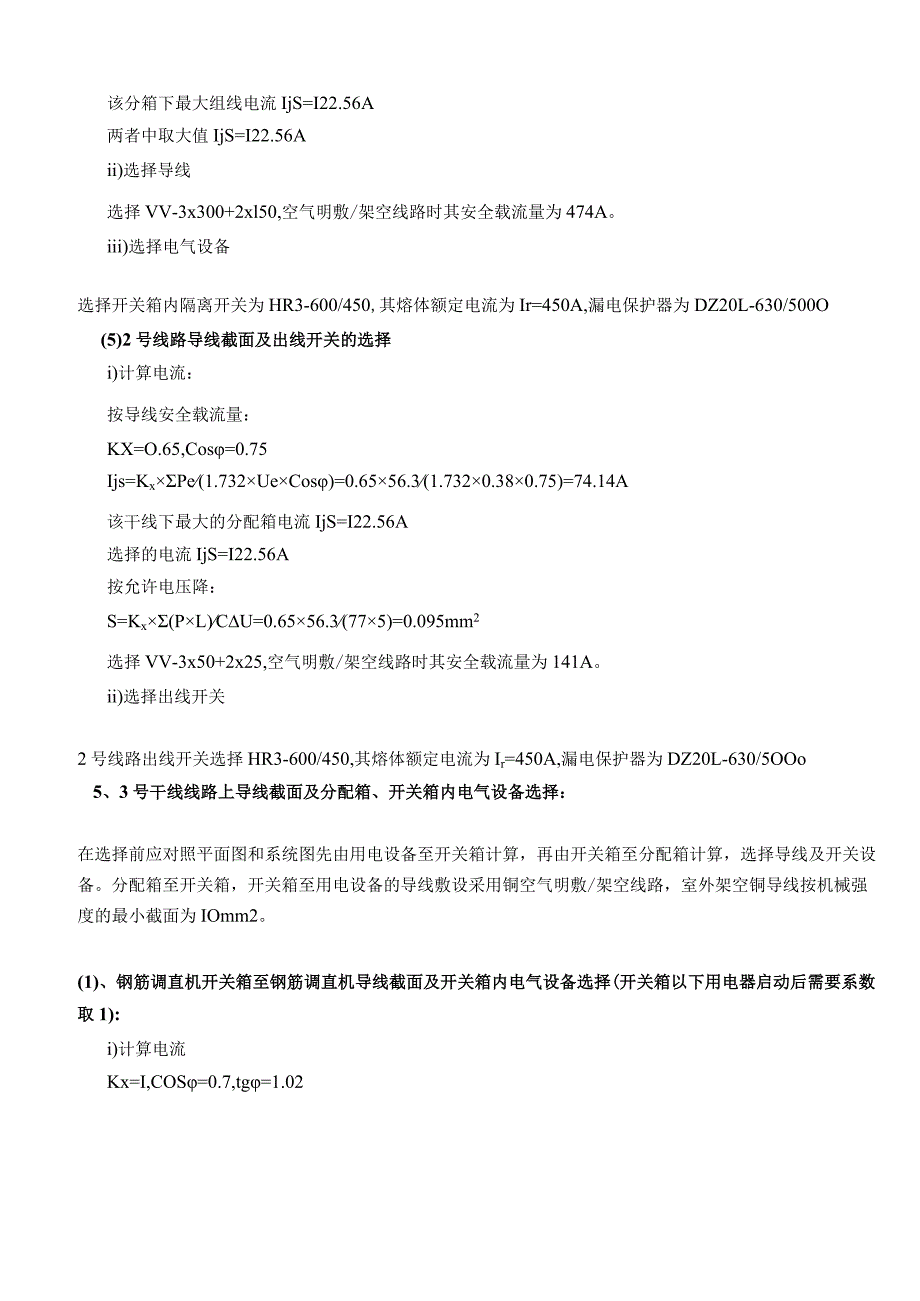

5、为DZ20L-630/500o(4)3号动力分箱进线及进线开关的选择i)计算电流Kx=0.7,Cos=0.9IjS=KXXPe/(1.732XUeXCOS)=0.7x56.3(1.7320.380.9)=66.53A该分箱下最大组线电流IjS=I22.56A两者中取大值IjS=I22.56Aii)选择导线选择VV-3x300+2xl50,空气明敷/架空线路时其安全载流量为474A。iii)选择电气设备选择开关箱内隔离开关为HR3-600/450,其熔体额定电流为Ir=450A,漏电保护器为DZ20L-630/500O(5)2号线路导线截面及出线开关的选择i)计算电流:按导线安全载流量:KX=O
6、.65,Cos=0.75Ijs=KxPe(1.732UeCos)=0.6556.3(1.7320.380.75)=74.14A该干线下最大的分配箱电流IjS=I22.56A选择的电流IjS=I22.56A按允许电压降:S=Kx(PL)CU=0.6556.3(775)=0.095mm2选择VV-3x50+2x25,空气明敷/架空线路时其安全载流量为141A。ii)选择出线开关2号线路出线开关选择HR3-600/450,其熔体额定电流为Ir=450A,漏电保护器为DZ20L-630/5OOo5、3号干线线路上导线截面及分配箱、开关箱内电气设备选择:在选择前应对照平面图和系统图先由用电设备至开关箱计
