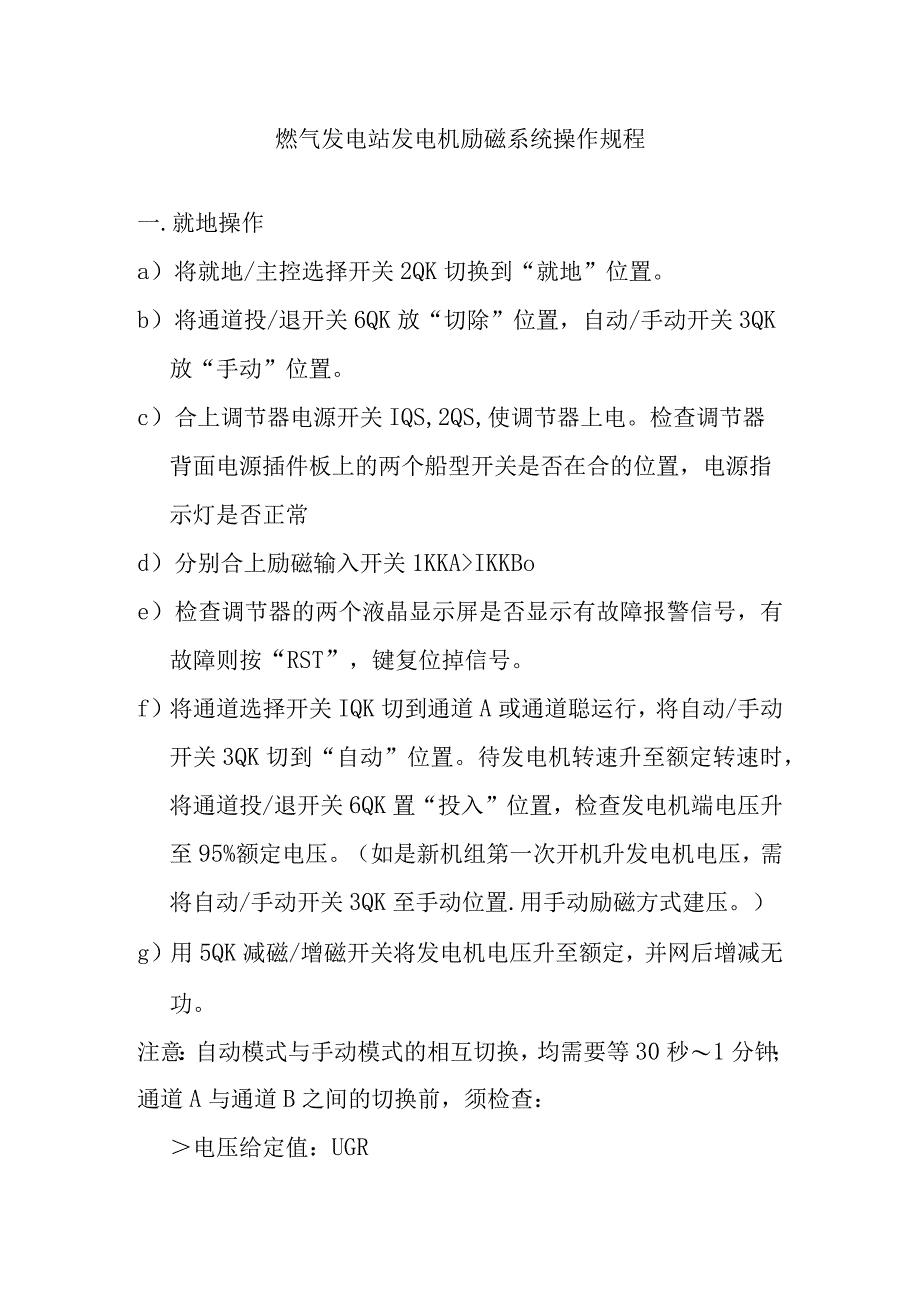

1、燃气发电站发电机励磁系统操作规程一.就地操作a）将就地/主控选择开关2QK切换到“就地”位置。b）将通道投/退开关6QK放“切除”位置，自动/手动开关3QK放“手动”位置。c）合上调节器电源开关IQS,2QS,使调节器上电。检查调节器背面电源插件板上的两个船型开关是否在合的位置，电源指示灯是否正常d）分别合上励磁输入开关1KKAIKKBoe）检查调节器的两个液晶显示屏是否显示有故障报警信号，有故障则按“RST”，键复位掉信号。f）将通道选择开关IQK切到通道A或通道聪运行，将自动/手动开关3QK切到“自动”位置。待发电机转速升至额定转速时，将通道投/退开关6QK置“投入”位置，检查发电机端电压

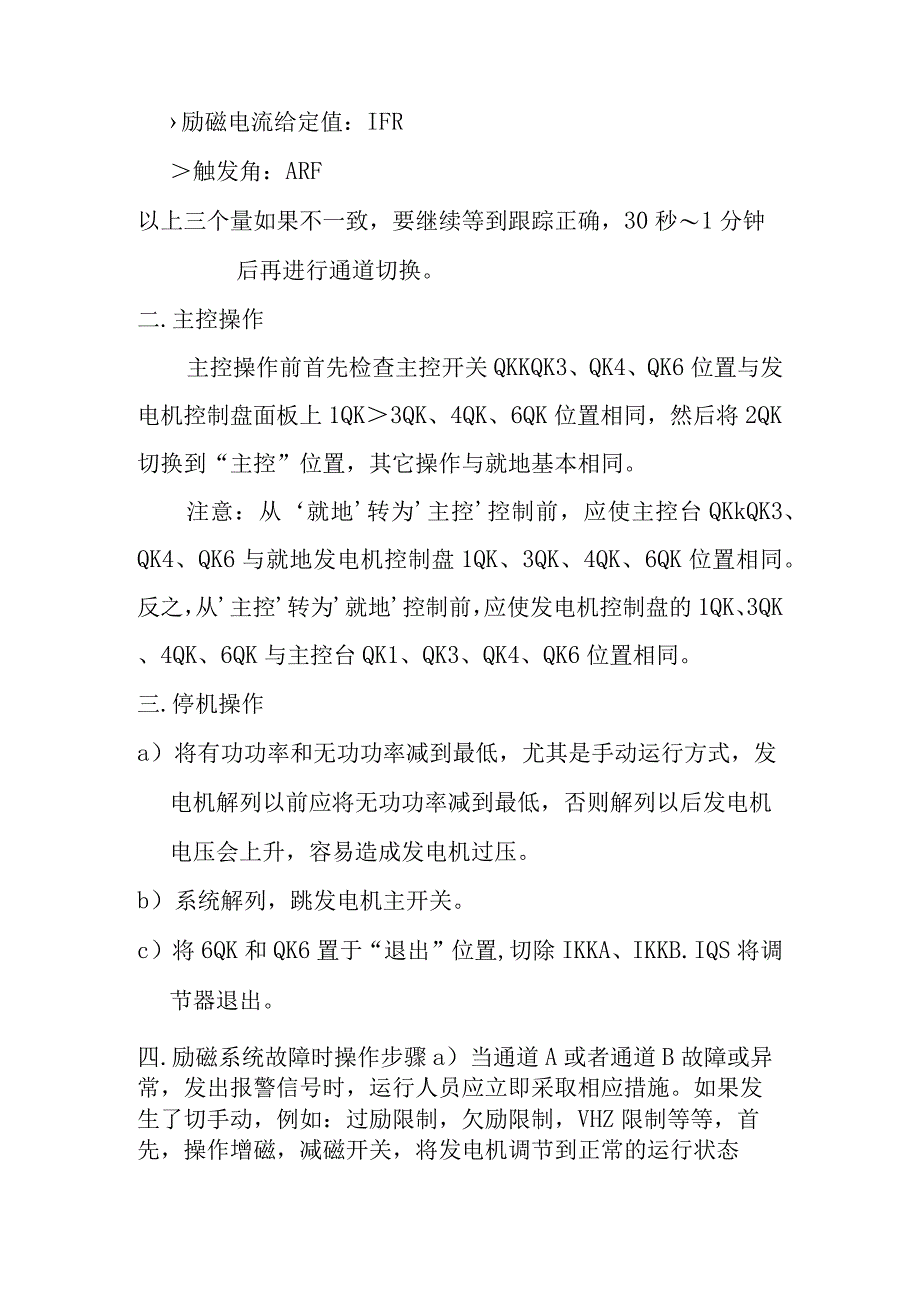

2、升至95%额定电压。（如是新机组第一次开机升发电机电压，需将自动/手动开关3QK至手动位置.用手动励磁方式建压。）g）用5QK减磁/增磁开关将发电机电压升至额定，并网后增减无功。注意：自动模式与手动模式的相互切换，均需要等30秒1分钟；通道A与通道B之间的切换前，须检查：电压给定值：UGR励磁电流给定值：IFR触发角：ARF以上三个量如果不一致，要继续等到跟踪正确，30秒1分钟后再进行通道切换。二.主控操作主控操作前首先检查主控开关QKKQK3、QK4、QK6位置与发电机控制盘面板上1QK3QK、4QK、6QK位置相同，然后将2QK切换到“主控”位置，其它操作与就地基本相同。注意：从就地转为主

3、控控制前，应使主控台QKkQK3、QK4、QK6与就地发电机控制盘1QK、3QK、4QK、6QK位置相同。反之，从主控转为就地控制前，应使发电机控制盘的1QK、3QK、4QK、6QK与主控台QK1、QK3、QK4、QK6位置相同。三.停机操作a）将有功功率和无功功率减到最低，尤其是手动运行方式，发电机解列以前应将无功功率减到最低，否则解列以后发电机电压会上升，容易造成发电机过压。b）系统解列，跳发电机主开关。c）将6QK和QK6置于“退出”位置,切除IKKA、IKKB.IQS将调节器退出。四.励磁系统故障时操作步骤a）当通道A或者通道B故障或异常，发出报警信号时，运行人员应立即采取相应措施。如

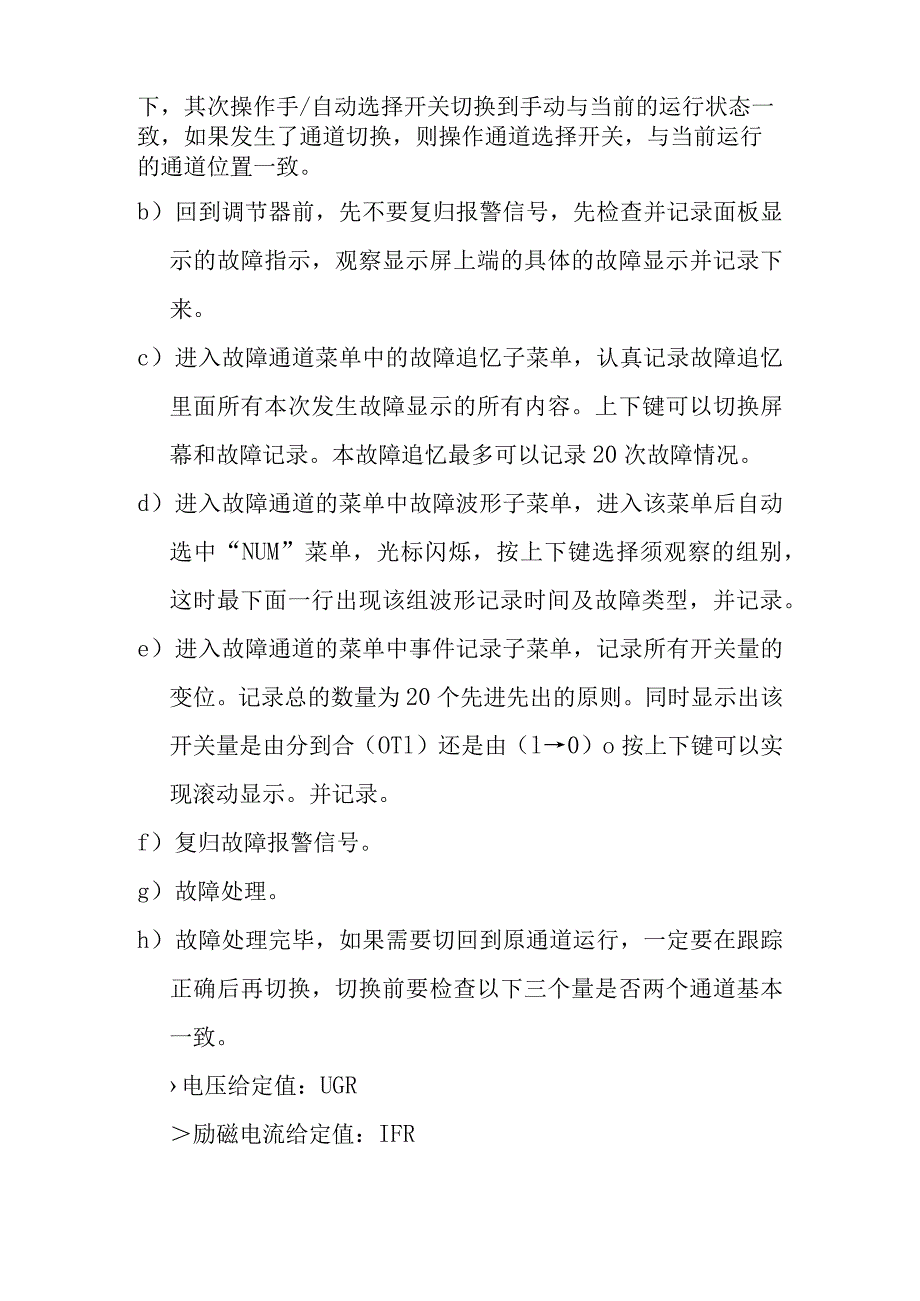

4、果发生了切手动，例如：过励限制，欠励限制，VHZ限制等等，首先，操作增磁，减磁开关，将发电机调节到正常的运行状态下，其次操作手/自动选择开关切换到手动与当前的运行状态一致，如果发生了通道切换，则操作通道选择开关，与当前运行的通道位置一致。b）回到调节器前，先不要复归报警信号，先检查并记录面板显示的故障指示，观察显示屏上端的具体的故障显示并记录下来。c）进入故障通道菜单中的故障追忆子菜单，认真记录故障追忆里面所有本次发生故障显示的所有内容。上下键可以切换屏幕和故障记录。本故障追忆最多可以记录20次故障情况。d）进入故障通道的菜单中故障波形子菜单，进入该菜单后自动选中“NUM”菜单，光标闪烁，按上

5、下键选择须观察的组别，这时最下面一行出现该组波形记录时间及故障类型，并记录。e）进入故障通道的菜单中事件记录子菜单，记录所有开关量的变位。记录总的数量为20个先进先出的原则。同时显示出该开关量是由分到合（OTl）还是由（l0）o按上下键可以实现滚动显示。并记录。f）复归故障报警信号。g）故障处理。h）故障处理完毕，如果需要切回到原通道运行，一定要在跟踪正确后再切换，切换前要检查以下三个量是否两个通道基本一致。电压给定值：UGR励磁电流给定值：IFR触发角：ARF以上三个量如果相差较大时，要继续等到跟踪基本一致，再进行通道切换。i）如果运行上况发生改变后，进行人工操作自动，手动切换时，也一定要等

6、侯30秒1分钟时间，进行方式跟踪。跟踪正确后才能保证无扰动切换Oj）发生严重故障，造成停机，运行人员不要停掉调节器的直流工作电源。要联系检修人员，将故障数据和事件记录下来再做处理。k）当机组运行时，励磁柜旋转二极管故障报警灯亮，表示发电机整流盘的旋转二极管或快速熔断器有故障，先到励磁柜后面，打开柜后门，按下对应报警通道的旋转二极管故障信号复位按钮，如仍然报警就必须考虑立即停机检查，更换已损坏的旋转二极管或快速熔断器元件，防止故障扩大。五.日常维护本装置硬件简洁可靠，一般不需要特别维护。在停机时通常需注意以下几点：查看各部件及接线端子是否松动。清扫柜内的灰尘及异物，以消除由此引起的短路、绝缘降低、散热不良等事故隐患。给调节器上电检查各开关及指示灯是否完好。改善运行环境，提高设备正常使用寿命。学习励磁系统基本工作原理及各项动能部件的整定方法，以便运行状态发生变化，能即时作适当调整。
