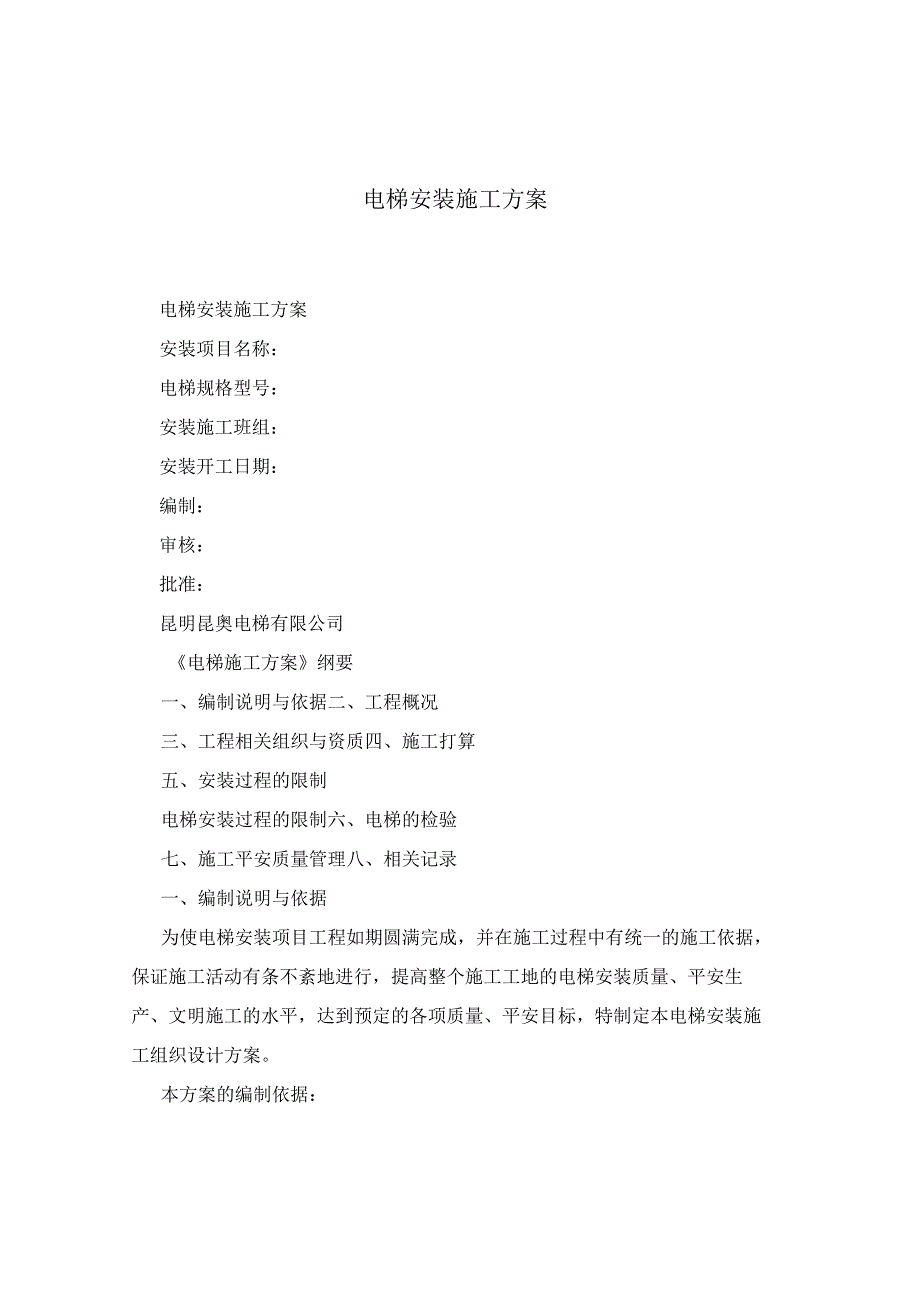

1、电梯安装施工方案电梯安装施工方案安装项目名称：电梯规格型号：安装施工班组：安装开工日期：编制：审核：批准：昆明昆奥电梯有限公司电梯施工方案纲要一、编制说明与依据二、工程概况三、工程相关组织与资质四、施工打算五、安装过程的限制电梯安装过程的限制六、电梯的检验七、施工平安质量管理八、相关记录一、编制说明与依据为使电梯安装项目工程如期圆满完成，并在施工过程中有统一的施工依据，保证施工活动有条不紊地进行，提高整个施工工地的电梯安装质量、平安生产、文明施工的水平，达到预定的各项质量、平安目标，特制定本电梯安装施工组织设计方案。本方案的编制依据：1、电梯设备买卖合同；2、电梯设备安装合同；3、国家现行的规

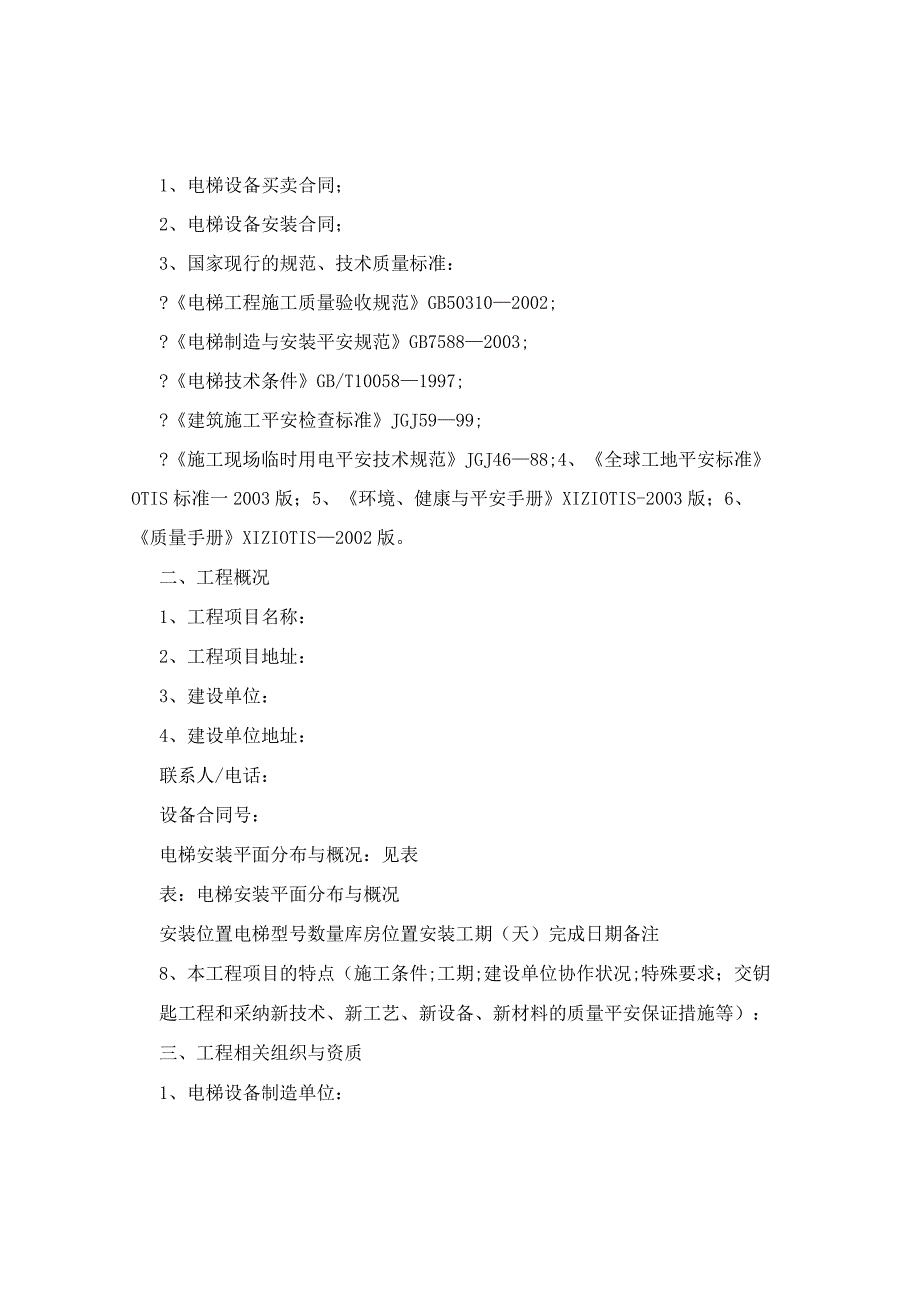

2、范、技术质量标准：?电梯工程施工质量验收规范GB503102002;?电梯制造与安装平安规范GB75882003;?电梯技术条件GB/T100581997;?建筑施工平安检查标准JGJ5999;?施工现场临时用电平安技术规范JGJ4688;4、全球工地平安标准OTIS标准一2003版；5、环境、健康与平安手册XIZIOTIS-2003版；6、质量手册XIZIOTIS2002版。二、工程概况1、工程项目名称：2、工程项目地址：3、建设单位：4、建设单位地址：联系人/电话：设备合同号：电梯安装平面分布与概况：见表表：电梯安装平面分布与概况安装位置电梯型号数量库房位置安装工期（天）完成日期备注8、本

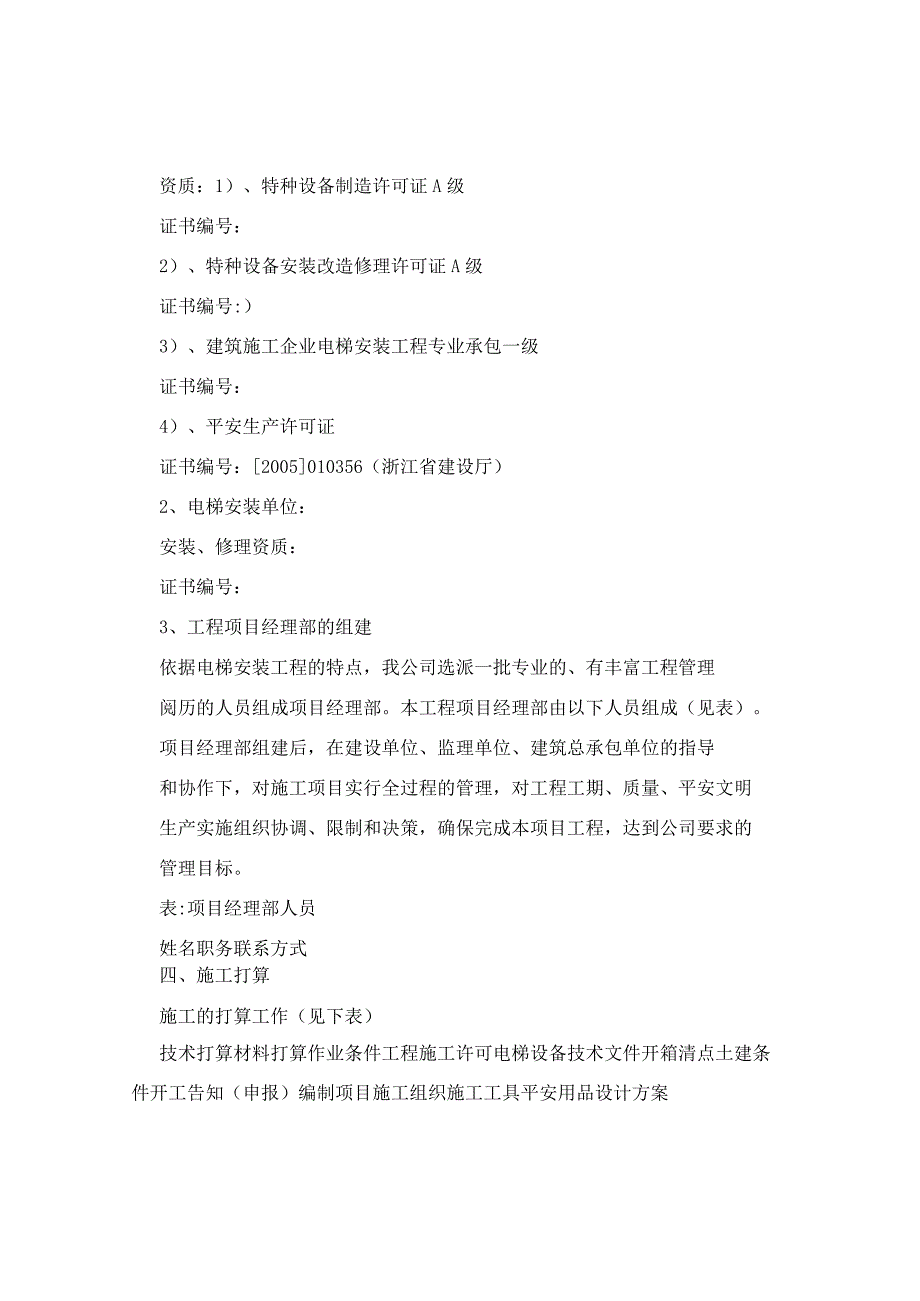

3、工程项目的特点（施工条件;工期;建设单位协作状况;特殊要求；交钥匙工程和采纳新技术、新工艺、新设备、新材料的质量平安保证措施等）：三、工程相关组织与资质1、电梯设备制造单位：资质：1）、特种设备制造许可证A级证书编号：2）、特种设备安装改造修理许可证A级证书编号:）3）、建筑施工企业电梯安装工程专业承包一级证书编号：4）、平安生产许可证证书编号：2005010356（浙江省建设厅）2、电梯安装单位：安装、修理资质：证书编号：3、工程项目经理部的组建依据电梯安装工程的特点，我公司选派一批专业的、有丰富工程管理阅历的人员组成项目经理部。本工程项目经理部由以下人员组成（见表）。项目经理部组建后，在建

4、设单位、监理单位、建筑总承包单位的指导和协作下，对施工项目实行全过程的管理，对工程工期、质量、平安文明生产实施组织协调、限制和决策，确保完成本项目工程，达到公司要求的管理目标。表:项目经理部人员姓名职务联系方式四、施工打算施工的打算工作（见下表）技术打算材料打算作业条件工程施工许可电梯设备技术文件开箱清点土建条件开工告知（申报）编制项目施工组织施工工具平安用品设计方案技术交底协助材料施工电源平安环保交底脚手架1）、技术打算A.熟识设备随机技术文件、井道土建图、机房平面布置图等资料，并与实际比照确认。如有异议应与时与公司安装部和建设单位联系。B.由公司安装部门组织专业技术人员按工程项目状况编制项

5、目施工组织设计方案，由质量平安工程师审核。对于重大的项目工程，公司将组织专家组对方案进行专项论证审查。C.技术交底:开工前项目部技术负责人必需将本工程项目施工组织设计方案与时向安装班组交底，使其熟识操作工艺的各项要求（工期要求、质量要求、施工过程中应留意的问题）。D.平安环保交底:结合工程特点和要求，项目部平安员以书面形式向安装班组交底各项工序应遵守的平安操作规程与现场的环保制度。2）、材料打算A.开箱清点：由开箱验收组织者（公司委派）、建设单位（或托付监理单位）人员、项目经理（或托付人）三方共同确认的方式开箱清点，将现场设备实物与装箱清单逐一核对。如有破损，错缺件，丢失件等状况，应填写在开箱

6、记录清单上，并反馈给公司，由相关责任方担当赔偿责任。B.施工工具:依据工程项目须要打算施工的电焊机、电气焊工具、电锤、切割机、卷扬机、激光放线仪、校导尺、线坠、水平仪、磁力线坠、电工工具、钳工工具等。C.协助材料:工字型钢、电焊条、钢板、膨胀螺栓、配件等协助材料。3）、作业条件打算：A.无脚手架安装工地要求符合以下条件：序号项目内容a.有机房电梯电梯规1b.载重量为800KGT350KG格参数d.对重后置a. ?地面干爽,无渗水现象2底坑b. ?清除底坑内杂物a.？井道尺寸、提上升度、顶层高度符合土建图纸要求b. ?井道壁须平整,无凸出的钢筋和其它杂物3井道c. ?井道是砖墙时,导轨支架和厅门

7、的圈梁位置与数量符合土建图纸要求d. ?供应符合奥的斯电梯公司要求的厅门平安护栏（依据合同）a.机房大小、高度符合土建图纸要求，b.?机房门能够上锁与标识，机房墙面、地面制作完成c.吊钩或承重梁符合土建图纸要求4机房d.?供应三相五线380V?7%动力电源到机房，容量符合设备要求e.机房用户电源箱（永久性）符合国家和西子奥的斯电梯公司要求f.机房预留孔尺寸、承重墩子、数量位置符合土建图纸要求a.?有合适的库房，能平安锁闭,地面干爽5仓库b.供应库房照明用电c.支配库房保卫、防火措施留意事项:无脚手架安装节约时间，周期短，安装现场必需具备开工条件，表中带?为重要协调完成项目如不符合要求，项目部将

8、以安装工地勘察表、安装工地备忘录的书面形式通知建筑单位予以修正。B.平安用品打算:打算好必需的劳动防护用品和平安用品，如:平安帽、平安带、平安鞋、平安标记、生命线、医药箱、平安护栏等。C.供电:建设单位将三相五线制电源接入电梯机房，电线线径应符合设计要求。若施工用电照明用电采纳临时电源，则该电源设施必需符合作业标准施工现场临时用电平安技术规范的要求。4）、工程施工许可：依据特种设备平安监察条例（国务院2003年373号令）要求，电梯安装施工前应书面告知市一级特种设备平安管理部门。由项目部填写的电梯安装改造修理告知书并附安装人员的特种设备作业人员证原件送当地技术监督部门告知，经同意后起先安装施工

9、。四、电梯安装过程的限制?电梯安装过程的限制电梯安装施工过程见以下电梯安装施工流程图。样板架安装挂基准线厅门防护安装底坑设备机房设备安装安装第一根导轨轿厢安装对重安装钢丝绳安装随行电缆安装轿厢电气设备安装调试慢车安装其它导轨厅门安装安装井道设备呼唤、指示盒安装整机调试电梯检验电梯移交1、样板架安装样板架固定在机房内地面上;第一步:用卷尺大致测量好厅门面线的位置，做好记号，用电锤或用水钻22mm以上钻头打两个孔;先把门面样线放下，吊上重锤，先测量井道的垂直度，必需每层厅门口都测量，并记录所测量的尺寸。限制要点:样板架固定应水平垫实、不翘动，平行线、对角线误差2mm。2、挂基准线依据井道尺寸、机房

10、尺寸状况，从样板架上挂基准垂线：1）、轿厢导轨基准线4根；2）、对重导轨基准线4根；3）、厅门地坎基准线2根；当垂线晃动不易静止时，可在底坑内放一水桶，桶内装入适量的水或机油，将线坠置于桶内，增加阻力使线坠尽快静止。限制要点：a、基准线的确定应依据井道尺寸，综合考虑，在符合安装要求的前提下，尽可能少剔牛腿和墙面，避开费工费时。b、有2台或多台电梯并列安装时，基准线的确定还应考虑多台电梯的层门、层指灯、呼唤盒、大理石或装饰墙门套的间隔尺寸，凹凸上下保持基本一样。4、固定全封闭的厅门护网1）、厅门护网选用有肯定强度的尼龙网制作；2）、规格高2500mm、宽1800mm,可把整个厅门遮住。3）、在有

11、厅门护栏的基础上，固定厅门护网；4）、厅门护网必需运用六棵6mm膨胀螺丝固定，固定要平整、坚固，下端必需粘连地。3、导轨支架、导轨的安装导轨支架、导轨安装时对电梯运行的振动、噪音、乘坐舒适感都有很大的影响，施工时应特殊引起重视。安装流程：安装导轨支架安装导轨调整导轨限制要点：1）、导轨支架安装应坚固，可调整导轨支架在调整好后，用电焊焊接固定，防止松动移位。2）、导轨调整时，为保证调整精度，要在导轨支架处与相邻的两导轨支架中间的导轨处设置测量点。3）、留意限制支架的水平度、导轨的垂直度、导轨端面的距离偏差、导轨接头处的缝隙、接头处台阶等必需符合公司规定的安装质量要求。4、机房设备安装安装流程：承

12、重梁安装曳引机安装限速器安装限制要点：1）、承重梁安装为隐藏工程，承重梁埋入承重墙的深度必需在1/2墙身，20mm（且？75mm）o2）、曳引机安装留意曳引轮、导向轮、轿厢（或轿顶轮）中心、对重（或对重轮）中心点的定位精确性。5、轿厢安装安装流程：打算工作安装底梁安装立柱安装上梁安装底盘安装导靴安装轿壁安装轿顶/门机安装限位开关安装超载、满载开关限制要点：1）、底梁定位精确，且横、纵向水平偏差？1/1000;2）、安装平安钳楔块、楔块距导轨间隙34mm,且四个工作面应一致；3）、上下导靴中心与平安钳中心三点要在同一条垂线上，不能有歪斜、偏移现象；4）、安装轿顶门机，门机导轨应保持水平。6、对重

13、安装吊装前打算工作吊装对重框架安装导靴放置对重块安装流程：限制要点：1）、留意对重框吊装的平安；2）、导靴安装调整后，全部螺栓肯定要拧紧，防止松动。3）、必须要安装对重的平安护栏。7、钢丝绳安装安装流程：测量钢丝绳长度取断钢丝绳做绳头挂钢丝绳调整钢丝绳限制要点：1）、取断钢丝绳后，使之自然悬挂于井道内，消退内应力;钢丝绳有油污、泥渣，用棉纱浸煤油拧干后榇拭。留意不能干脆用煤油清洗，以防洗掉绳内的润滑脂。2）、调整钢丝绳，使其相互间的张力差限制在5%内。8、悬挂随行电缆和轿顶检修盒1）、悬挂随行电缆；2）、随行电缆捆绑在钢管上临时固定在机房内；3）、轿底随行电缆固定处可以安装到位；9、慢车调试具

14、备条件在调试开慢车之前，必需符合并遵守下表内容；动慢车检查表下述检查内容特别重要，其中随意1项没有达到要求，都存在平安隐患。序号检查内容现场检查描述1限速器、钢丝绳安装完成2有齿轮曳引机需安装夹绳器3机房门窗能够锁闭4钢丝绳孔台阶做好机5电源符合标准（?7盼房6检查抱闸系统,确保制动性能牢靠7曳引轮、导向轮挡绳杆安装完成8限制柜内短接线符合WWJSSS标准9限速器开关不允许短接10检修速度?0.3ms11平安钳、涨紧论、连动机构、电器开关安装完成，并起作用。12轿顶检修盒安装完成,轿顶急停开关起作用13轿顶护栏和头顶爱护安装完成14轿厢移动工作平台安装完成轿厢15防脱离导轨开关安装完成并起作用

15、。16轿顶轮护罩、挡绳杆安装完成17随行电缆安装完成18声光报警安装好并起作用19第一根轿厢导轨安装完成20轿厢和对重缓冲器安装完成底21坑底坑爬梯安装完成22底坑内无渗水现象23井道壁无突出物（如钢筋）24曳引钢丝绳与头顶爱护、工作平台不发生干涉25井呼唤盒孔洞需有防护26道每一层门都安装有护网和护栏27其次导轨安装完成28层门口没有滴水现象29对重导向装置安装完成30对重块已经压紧对31重对重架的总重量略轻于轿厢10、层门安装安装流程：安装地坎厅门立柱层门导轨门套安装层门安装门锁安装限制要点：1）、因层门是常常运动的部件，且在运用时易被碰撞，故特殊要注意安装牢靠，不松动。2）、每档门的定位（地坎中心线为基准），从顶楼至底楼必需统一准确。
