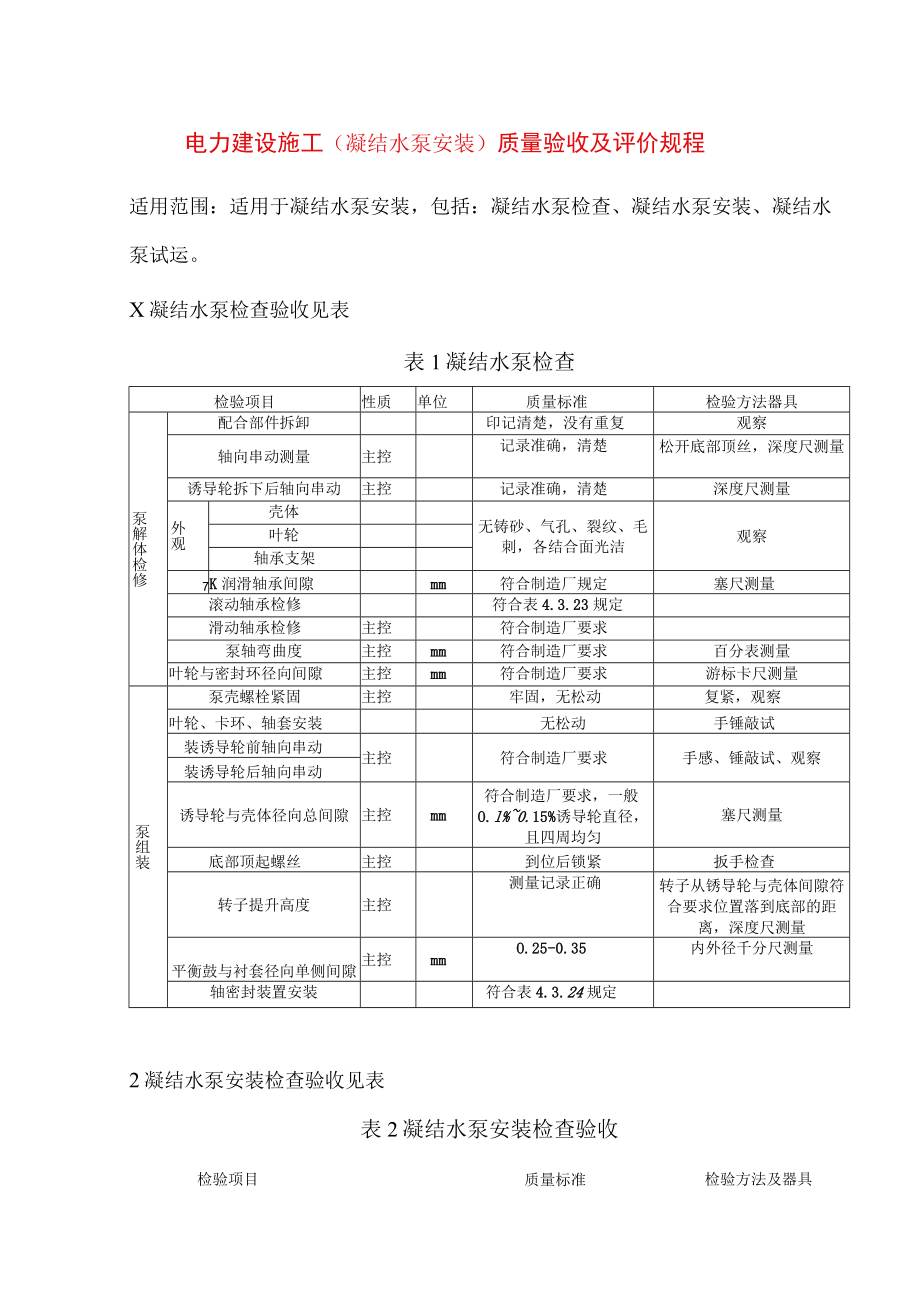

1、电力建设施工(凝结水泵安装)质量验收及评价规程适用范围:适用于凝结水泵安装,包括:凝结水泵检查、凝结水泵安装、凝结水泵试运。X凝结水泵检查验收见表表1凝结水泵检查检验项目性质单位质量标准检验方法器具泵解体检修配合部件拆卸印记清楚,没有重复观察轴向串动测量主控记录准确,清楚松开底部顶丝,深度尺测量诱导轮拆下后轴向串动主控记录准确,清楚深度尺测量外观壳体无铸砂、气孔、裂纹、毛刺,各结合面光洁观察叶轮轴承支架7K润滑轴承间隙mm符合制造厂规定塞尺测量滚动轴承检修符合表4.3.23规定滑动轴承检修主控符合制造厂要求泵轴弯曲度主控mm符合制造厂要求百分表测量叶轮与密封环径向间隙主控mm符合制造厂要求游标
2、卡尺测量泵组装泵壳螺栓紧固主控牢固,无松动复紧,观察叶轮、卡环、轴套安装无松动手锤敲试装诱导轮前轴向串动主控符合制造厂要求手感、锤敲试、观察装诱导轮后轴向串动诱导轮与壳体径向总间隙主控mm符合制造厂要求,一般O.l%0.15%诱导轮直径,且四周均匀塞尺测量底部顶起螺丝主控到位后锁紧扳手检查转子提升高度主控测量记录正确转子从锈导轮与壳体间隙符合要求位置落到底部的距离,深度尺测量平衡鼓与衬套径向单侧间隙主控mmO.25-0.35内外径千分尺测量轴密封装置安装符合表4.3.24规定2凝结水泵安装检查验收见表表2凝结水泵安装检查验收检验项目质量标准检验方法及器具质位基础检查符合表4.3.18规定垫铁,

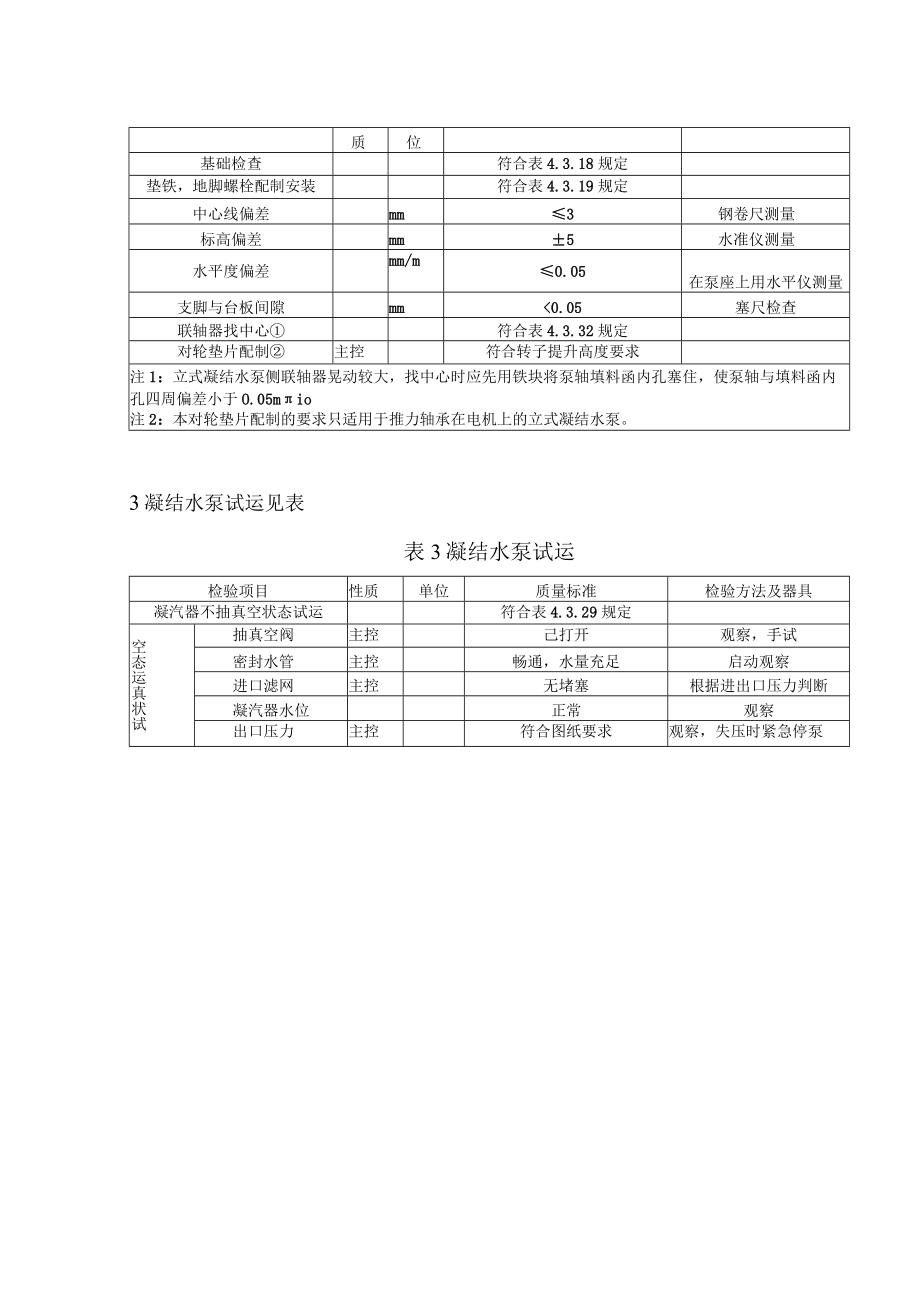

3、地脚螺栓配制安装符合表4.3.19规定中心线偏差mm3钢卷尺测量标高偏差mm5水准仪测量水平度偏差mm/m0.05在泵座上用水平仪测量支脚与台板间隙mm0.05塞尺检查联轴器找中心符合表4.3.32规定对轮垫片配制主控符合转子提升高度要求注1:立式凝结水泵侧联轴器晃动较大,找中心时应先用铁块将泵轴填料函内孔塞住,使泵轴与填料函内孔四周偏差小于O.05mio注2:本对轮垫片配制的要求只适用于推力轴承在电机上的立式凝结水泵。3凝结水泵试运见表表3凝结水泵试运检验项目性质单位质量标准检验方法及器具凝汽器不抽真空状态试运符合表4.3.29规定空态运真状试抽真空阀主控己打开观察,手试密封水管主控畅通,水量充足启动观察进口滤网主控无堵塞根据进出口压力判断凝汽器水位正常观察出口压力主控符合图纸要求观察,失压时紧急停泵
