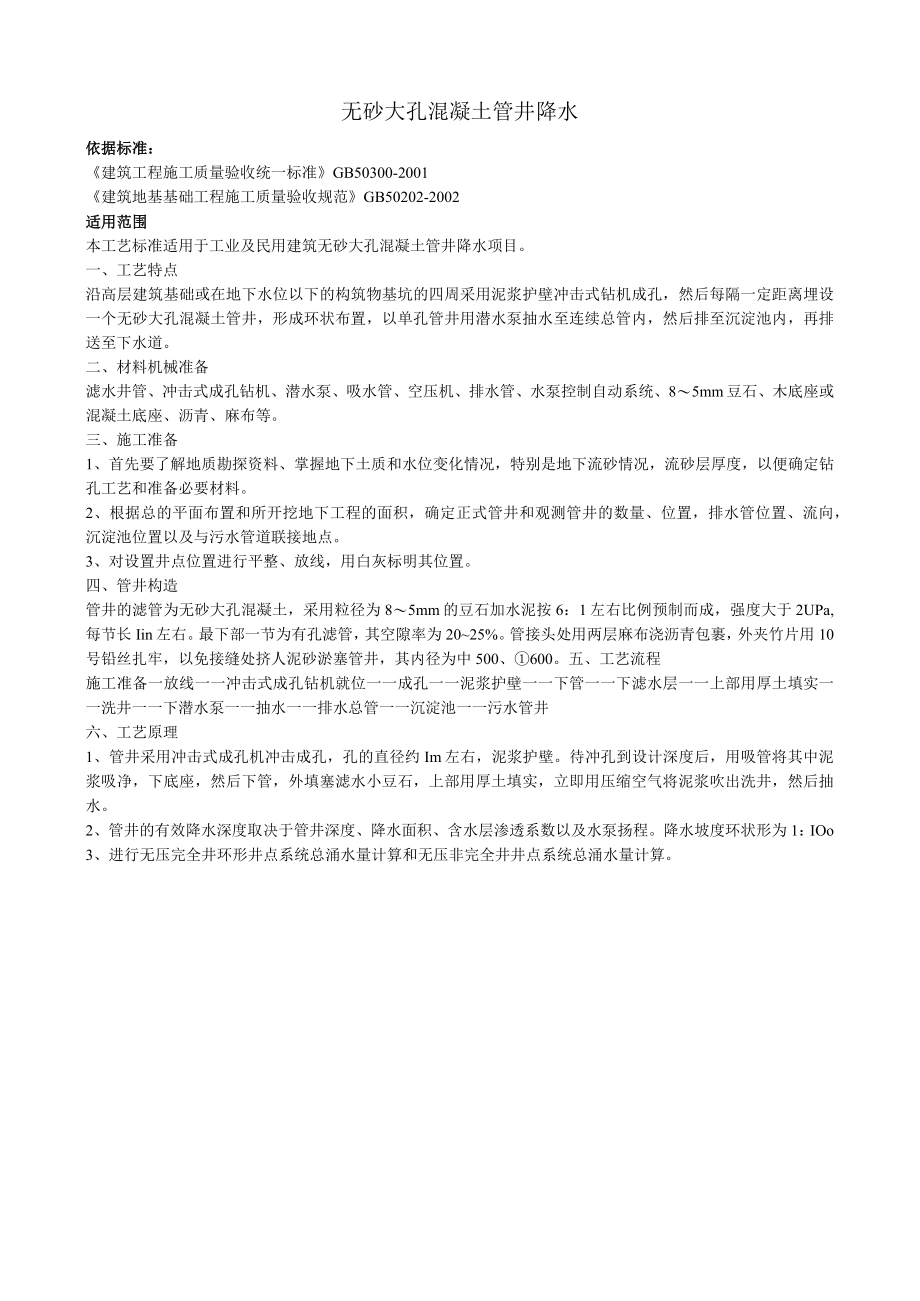

1、无砂大孔混凝土管井降水依据标准：建筑工程施工质量验收统一标准GB50300-2001建筑地基基础工程施工质量验收规范GB50202-2002适用范围本工艺标准适用于工业及民用建筑无砂大孔混凝土管井降水项目。一、工艺特点沿高层建筑基础或在地下水位以下的构筑物基坑的四周采用泥浆护壁冲击式钻机成孔，然后每隔一定距离埋设一个无砂大孔混凝土管井，形成环状布置，以单孔管井用潜水泵抽水至连续总管内，然后排至沉淀池内，再排送至下水道。二、材料机械准备滤水井管、冲击式成孔钻机、潜水泵、吸水管、空压机、排水管、水泵控制自动系统、85mm豆石、木底座或混凝土底座、沥青、麻布等。三、施工准备1、首先要了解地质勘探资料

2、、掌握地下土质和水位变化情况，特别是地下流砂情况，流砂层厚度，以便确定钻孔工艺和准备必要材料。2、根据总的平面布置和所开挖地下工程的面积，确定正式管井和观测管井的数量、位置，排水管位置、流向，沉淀池位置以及与污水管道联接地点。3、对设置井点位置进行平整、放线，用白灰标明其位置。四、管井构造管井的滤管为无砂大孔混凝土，采用粒径为85mm的豆石加水泥按6：1左右比例预制而成，强度大于2UPa,每节长Iin左右。最下部一节为有孔滤管，其空隙率为2025%。管接头处用两层麻布浇沥青包裹，外夹竹片用10号铅丝扎牢，以免接缝处挤人泥砂淤塞管井，其内径为中500、600。五、工艺流程施工准备一放线一一冲击式

3、成孔钻机就位一一成孔一一泥浆护壁一一下管一一下滤水层一一上部用厚土填实一一洗井一一下潜水泵一一抽水一一排水总管一一沉淀池一一污水管井六、工艺原理1、管井采用冲击式成孔机冲击成孔，孔的直径约Im左右，泥浆护壁。待冲孔到设计深度后，用吸管将其中泥浆吸净，下底座，然后下管，外填塞滤水小豆石，上部用厚土填实，立即用压缩空气将泥浆吹出洗井，然后抽水。2、管井的有效降水深度取决于管井深度、降水面积、含水层渗透系数以及水泵扬程。降水坡度环状形为1：IOo3、进行无压完全井环形井点系统总涌水量计算和无压非完全井井点系统总涌水量计算。七、质量要求1、大口井管降水施工的井深、井距必须根据设计要求定位、施工。2、降

4、水深度要达到设计要求，其水位线位于基坑底部下O.05l,边坡要求稳定。基坑干燥。3、大口井管抽水目前采用QY25扬程潜水泵抽水。泵位于井管内，距井盘底座约0.5m,用钢丝绳固定于井面，通过胶皮管将水从井中提至地面排掉，其中电器设备必须安装自制自控装置，根据水量大小，调整自控装置线、使之抽水和停抽时间相配达到施工需要。4、不允许出现死井，洗井一定要及时，抽水及时，从而保证降水效果良好。5、大口井管全面抽水到土方开挖一般为35d。八、安全措施1、进入施工现场必须戴安全帽。2、井打成后，要及时加盖，以防落入人员和物品。3、沿基础周围安装一条主排水管，一般为IOL6152.4mm钢管，每个潜水泵与主管

5、之间要用一单向截止阀连接，以防主管的水倒流回井里溢出，将基坑破坏。施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。不许私自用火，严禁酒后操作。5穿拖鞋、高跟鞋、赤脚或赤膊不准进入施工现场。6、穿硬底鞋不得进行登高作业。7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、

6、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。9、电钻、电锤、电焊机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电，必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检查下方有无易燃物，并做好相应的防护,用完后要检查，确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域；特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、癫痫病以及不适于高空作业的人员，不得从事高空作业。
