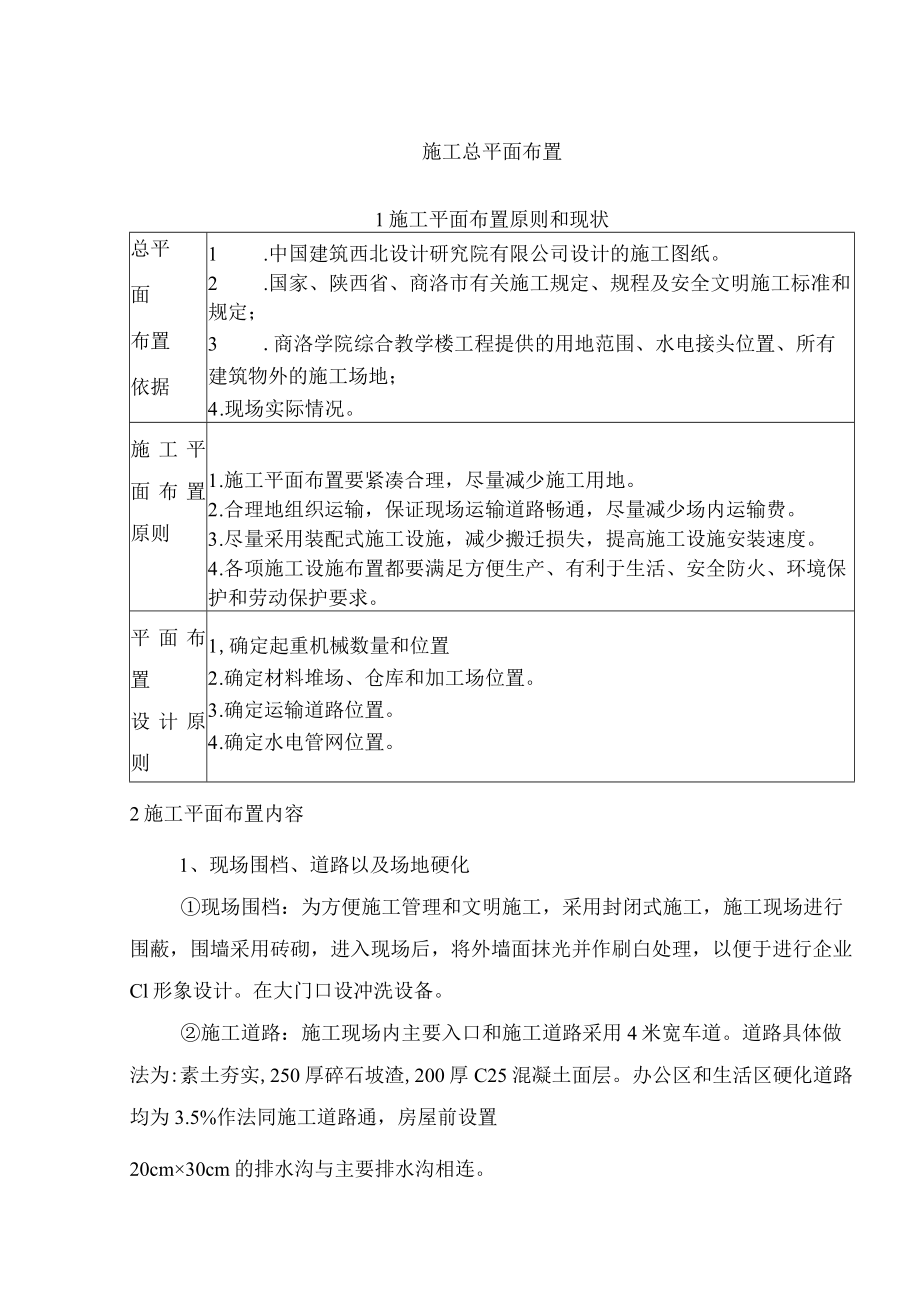

1、施工总平面布置1施工平面布置原则和现状总平面布置依据1 .中国建筑西北设计研究院有限公司设计的施工图纸。2 .国家、陕西省、商洛市有关施工规定、规程及安全文明施工标准和规定；3 .商洛学院综合教学楼工程提供的用地范围、水电接头位置、所有建筑物外的施工场地；4 .现场实际情况。施工平面布置原则1 .施工平面布置要紧凑合理，尽量减少施工用地。2 .合理地组织运输，保证现场运输道路畅通，尽量减少场内运输费。3 .尽量采用装配式施工设施，减少搬迁损失，提高施工设施安装速度。4 .各项施工设施布置都要满足方便生产、有利于生活、安全防火、环境保护和劳动保护要求。平面布置设计原则1 ,确定起重机械数量和位置

2、2 .确定材料堆场、仓库和加工场位置。3 .确定运输道路位置。4 .确定水电管网位置。2施工平面布置内容1、现场围档、道路以及场地硬化现场围档：为方便施工管理和文明施工，采用封闭式施工，施工现场进行围蔽，围墙采用砖砌，进入现场后，将外墙面抹光并作刷白处理，以便于进行企业Cl形象设计。在大门口设冲洗设备。施工道路：施工现场内主要入口和施工道路采用4米宽车道。道路具体做法为:素土夯实,250厚碎石坡渣,200厚C25混凝土面层。办公区和生活区硬化道路均为3.5%作法同施工道路通，房屋前设置20cm30cm的排水沟与主要排水沟相连。场地硬化：为保护环境和文明施工的需要，施工现场材料堆场进行全面硬化，

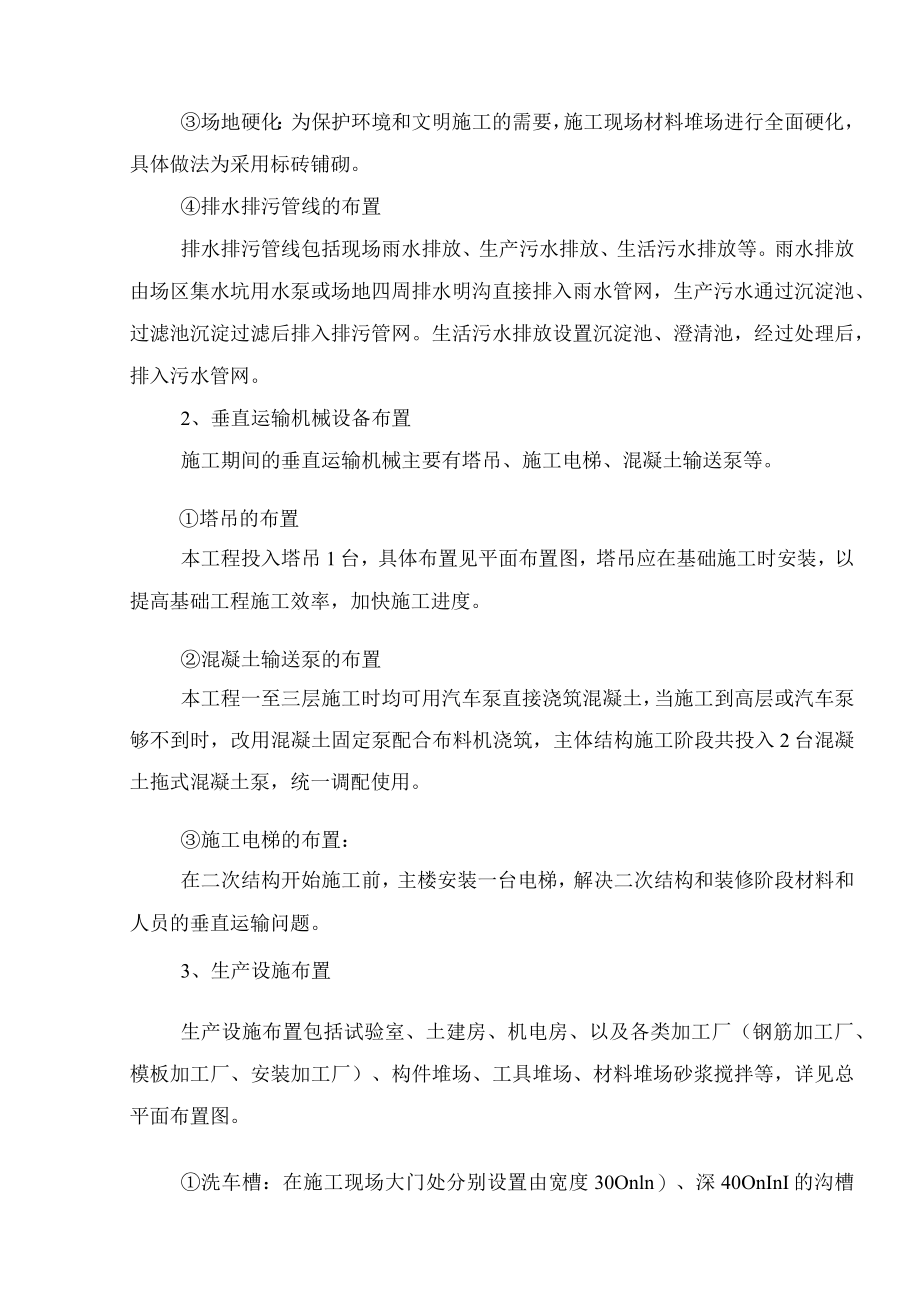

3、具体做法为采用标砖铺砌。排水排污管线的布置排水排污管线包括现场雨水排放、生产污水排放、生活污水排放等。雨水排放由场区集水坑用水泵或场地四周排水明沟直接排入雨水管网，生产污水通过沉淀池、过滤池沉淀过滤后排入排污管网。生活污水排放设置沉淀池、澄清池，经过处理后，排入污水管网。2、垂直运输机械设备布置施工期间的垂直运输机械主要有塔吊、施工电梯、混凝土输送泵等。塔吊的布置本工程投入塔吊1台，具体布置见平面布置图，塔吊应在基础施工时安装，以提高基础工程施工效率，加快施工进度。混凝土输送泵的布置本工程一至三层施工时均可用汽车泵直接浇筑混凝土，当施工到高层或汽车泵够不到时，改用混凝土固定泵配合布料机浇筑，主

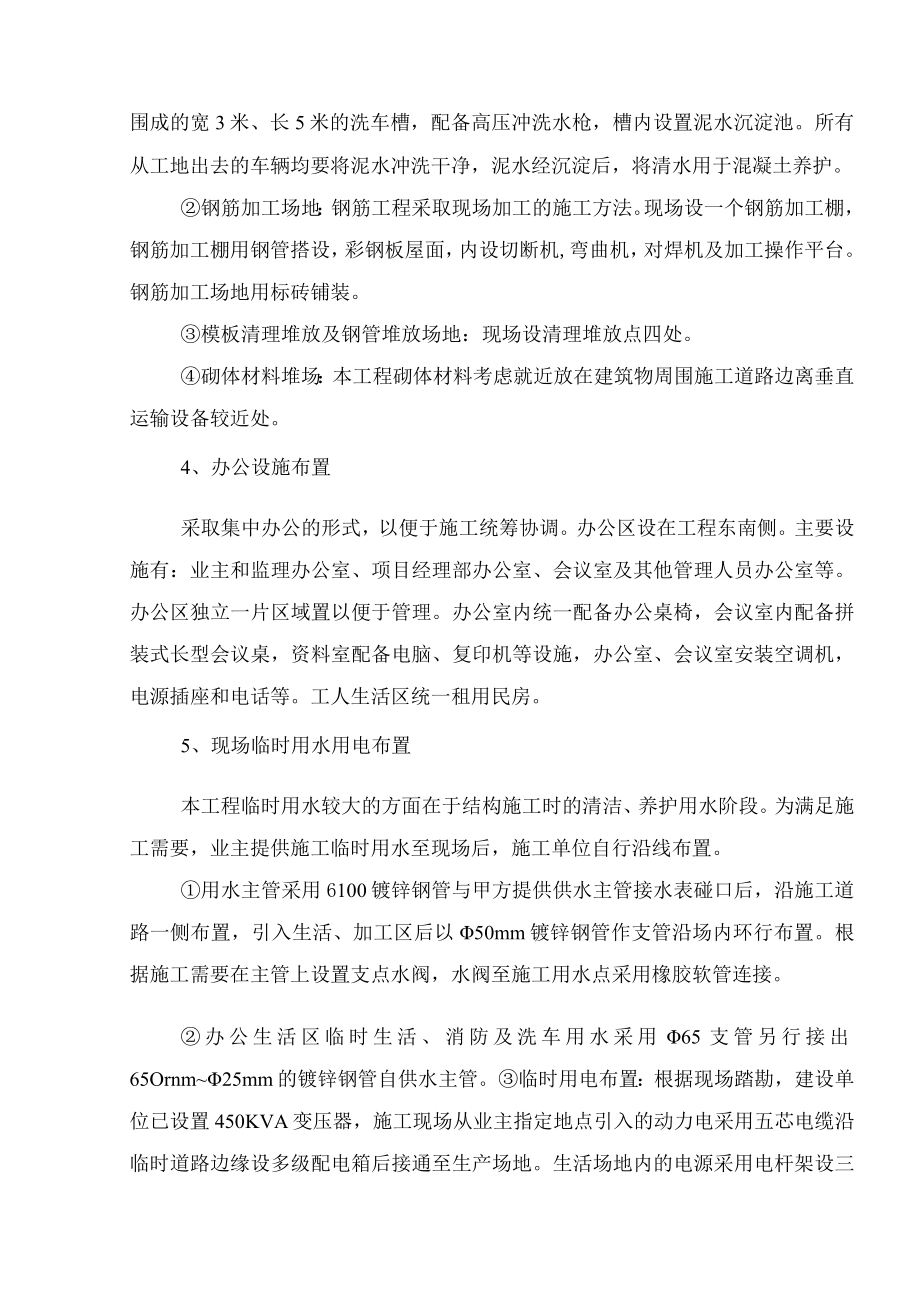

4、体结构施工阶段共投入2台混凝土拖式混凝土泵，统一调配使用。施工电梯的布置：在二次结构开始施工前，主楼安装一台电梯，解决二次结构和装修阶段材料和人员的垂直运输问题。3、生产设施布置生产设施布置包括试验室、土建房、机电房、以及各类加工厂（钢筋加工厂、模板加工厂、安装加工厂）、构件堆场、工具堆场、材料堆场砂浆搅拌等，详见总平面布置图。洗车槽：在施工现场大门处分别设置由宽度30Onln）、深40OnInI的沟槽围成的宽3米、长5米的洗车槽，配备高压冲洗水枪，槽内设置泥水沉淀池。所有从工地出去的车辆均要将泥水冲洗干净，泥水经沉淀后，将清水用于混凝土养护。钢筋加工场地：钢筋工程采取现场加工的施工方法。现场

5、设一个钢筋加工棚，钢筋加工棚用钢管搭设，彩钢板屋面，内设切断机,弯曲机，对焊机及加工操作平台。钢筋加工场地用标砖铺装。模板清理堆放及钢管堆放场地：现场设清理堆放点四处。砌体材料堆场：本工程砌体材料考虑就近放在建筑物周围施工道路边离垂直运输设备较近处。4、办公设施布置采取集中办公的形式，以便于施工统筹协调。办公区设在工程东南侧。主要设施有：业主和监理办公室、项目经理部办公室、会议室及其他管理人员办公室等。办公区独立一片区域置以便于管理。办公室内统一配备办公桌椅，会议室内配备拼装式长型会议桌，资料室配备电脑、复印机等设施，办公室、会议室安装空调机，电源插座和电话等。工人生活区统一租用民房。5、现场

6、临时用水用电布置本工程临时用水较大的方面在于结构施工时的清洁、养护用水阶段。为满足施工需要，业主提供施工临时用水至现场后，施工单位自行沿线布置。用水主管采用6100镀锌钢管与甲方提供供水主管接水表碰口后，沿施工道路一侧布置，引入生活、加工区后以50mm镀锌钢管作支管沿场内环行布置。根据施工需要在主管上设置支点水阀，水阀至施工用水点采用橡胶软管连接。办公生活区临时生活、消防及洗车用水采用65支管另行接出65Ornm25mm的镀锌钢管自供水主管。临时用电布置：根据现场踏勘，建设单位已设置450KVA变压器，施工现场从业主指定地点引入的动力电采用五芯电缆沿临时道路边缘设多级配电箱后接通至生产场地。生

7、活场地内的电源采用电杆架设三相五线电线接到设备。3施工平面管理规划根据施工总平面布置及各阶段布置，以充分保障阶段性施工重点,保证进度计划的顺利实施为目的。在工程实施前，制订详细的大型机具使用及进退场计划，主材及周转材料生产、加工、堆放、运输计划，同时制订以上计划的具体实施方案，严格执行、奖惩分明，实施科学文明管理。实际使用中实行分区使用，分片管理，统一组织协调。3. 1总平面管理组织机构由项目经理部生产调度室负责施工现场总平面的使用管理。由项目生产经理统一协调指挥。建立健全调度制度，根据工程进度及施工需要对总平面的使用进行协调和管理，并由生产调度室对总平面的使用负责日常管理工作。4. 2管理措

8、施1、根据工程进度计划的实施调整情况，分阶段发布平面管理实施计划，包含时间计划表、责任人、执行标准、奖罚条例。在计划执行中不定期召开生产调度会，经充分协调确定后，发布计划调整书。工程部负责组织阶段性的定期检查监督，确保平面管理计划的实施。其重点保证项目是：安全用电、场区内外环卫场区道路，给排水系统，垂直运输、料具堆放场地管理调整，机具、机械进退场情况，以及施工作业区域管理等。根据工程施工进度计划，统筹施工场地的使用。根据工程施工进度计划，合理分批组织分包单位进场，提供施工场地、材料堆放场地、宿舍、办公用房、水电接驳点、楼层配电箱等设施。2、各分包单位进场前必须向经理部提供其施工与构件堆放的场地

9、面积、部位等要求，以便我方合理安排场地，对场容场貌进行管理,不得私自搭建。3、在每个施工区域、楼层开设供水龙头，以便各分包单位用水的方便。在各楼层设置配电箱，以确保分包单位的用电方便。4、为了保证施工现场的良好环境，各分包单位必须做好各自施工废弃物的整理工作，废弃物和施工垃圾要统一集中到指定的地点，由项目部组织统一外运。5、为了保证各施工人员、管理人员方便、安全地到达作业区域,搭设施工作业通道并采取相应的施工组织措，保证施工通道有显著的标志、无建筑垃圾，每天巡视检查，对于不符合要的要求立即整改。6、现场主要管水管线设置标志标牌，防止意外损毁。7、分包单位必须向项目部提出施工用电申请，并依据项目

10、部制定的接驳点驳接，各自负责用电计量。我项目部负责对用电线路进行日常的围护管理工作，保证日常施工用电。对分包单位进行不定期的现场施工用电检查，杜绝事故发生,杜绝乱拉乱用的现象。8、依据施工机械进场和退场拆卸计划结合平面布置进行综合管理。对现场生活区进行统一管理，建立统一的生活管理制度。施工管理人员的膳食统一供应，炊事人员必须身体健康，并取得卫生部门发放的有效的健康证。9、建立第一标段现场管理制度、门卫制度，对进入施工现场的施工人员进行登记，流动人口必须持有三证，施工中发生的人员流动必须及时登记更改，并通知业主和监理。10、施工现场人员的识别：施工管理人员和施工人员佩带不同颜色的安全帽，正面贴企

11、业标志，侧面粘帖工号。建立工作牌制度：进场的施工人员及施工管理人员必须佩带工作牌。工作牌包括姓名、照片、工号、工种类。11、建立施工机械进出场申请、登记制度。凡是没有申请或未登记的施工机械均拒绝进入施工现场。施工机械的使用必须依据操作规程和用电要求，施工机械不得带病作业。对施工机械定期或不定期进行检查，发现不合要求的立即停止使用，并限令24小时内退场。12、建立关键区域管理制度。当施工现场的某些区域施工到一定程度，在征得工程监理和业主批准后，在建立的统一管理及对进出关键区域的人员进行限制。并依据施工进度逐步控制减少进入关键区域的人员数量。13、建立来客登记制度。来客进入施工现场前，必须办理来客登记手续及在门卫处取得临时出入证方可进入施工现场。15、施工现场内的宿舍、办公室、库房禁止使用电热器具取暖和煮饭，宿舍库房不得混用。16、施工现场内的木材加工间、易燃易爆仓库禁止烟火。施工现场应当设立定点吸烟室，禁止在作业场所吸烟。各种易燃易爆的化学物质、建材、油料必须入库存放，不得漏天堆积。动用明火必须由项目经理和安全负责人在施工现场核对后签字方可进行。
