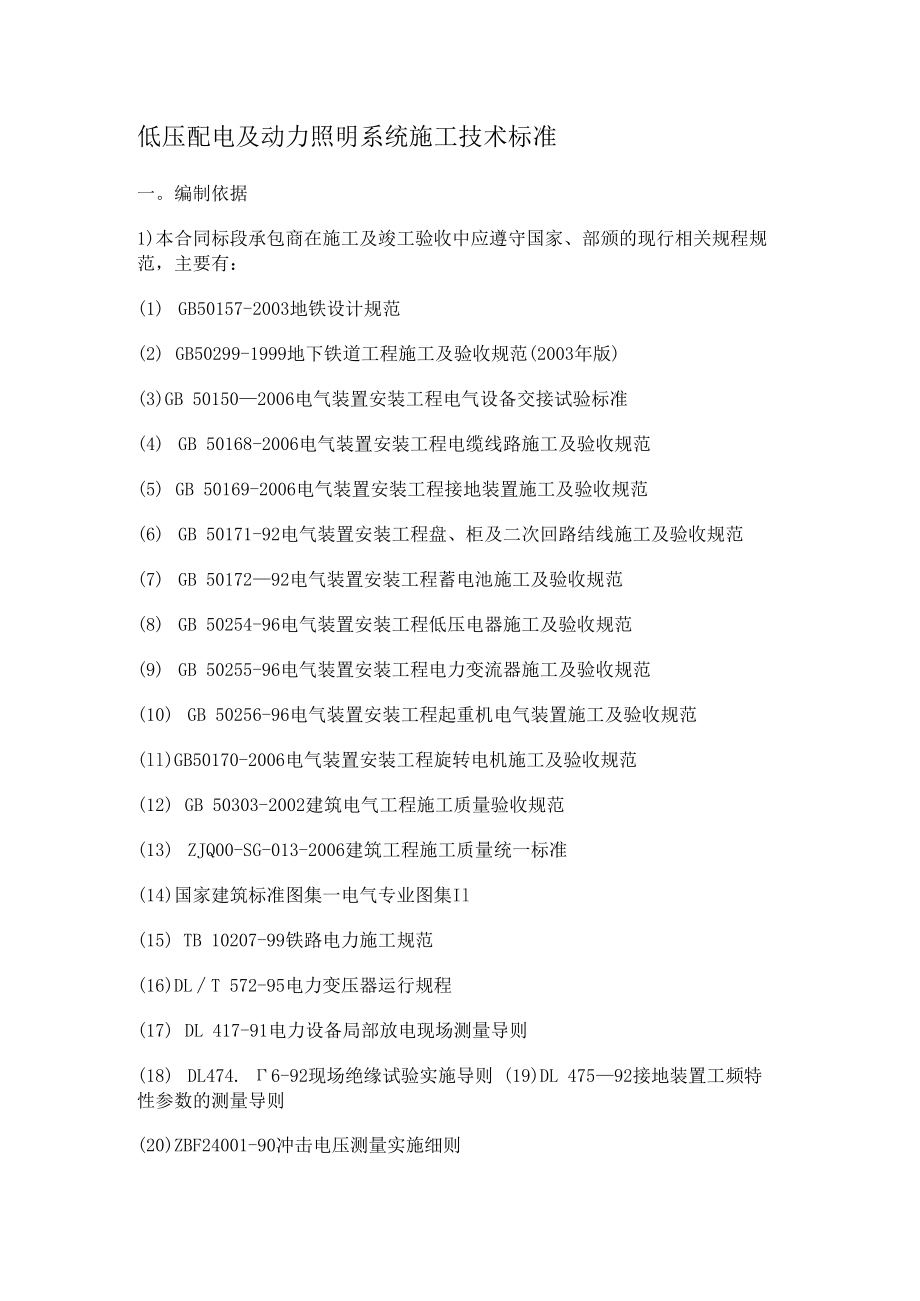

1、低压配电及动力照明系统施工技术标准一。编制依据1)本合同标段承包商在施工及竣工验收中应遵守国家、部颁的现行相关规程规 范，主要有：(1) GB50157-2003地铁设计规范(2) GB50299-1999地下铁道工程施工及验收规范(2003年版)(3)GB 501502006电气装置安装工程电气设备交接试验标准(4) GB 50168-2006电气装置安装工程电缆线路施工及验收规范(5) GB 50169-2006电气装置安装工程接地装置施工及验收规范(6) GB 50171-92电气装置安装工程盘、柜及二次回路结线施工及验收规范(7) GB 5017292电气装置安装工程蓄电池施工及验收规

2、范(8) GB 50254-96电气装置安装工程低压电器施工及验收规范(9) GB 50255-96电气装置安装工程电力变流器施工及验收规范(10) GB 50256-96电气装置安装工程起重机电气装置施工及验收规范(ll)GB50170-2006电气装置安装工程旋转电机施工及验收规范(12) GB 50303-2002建筑电气工程施工质量验收规范(13) ZJQ00-SG-013-2006建筑工程施工质量统一标准(14)国家建筑标准图集一电气专业图集Il(15) TB 10207-99铁路电力施工规范(16)DLT 572-95电力变压器运行规程(17) DL 417-91电力设备局部放电现

3、场测量导则(18) DL474. 6-92现场绝缘试验实施导则 (19)DL 47592接地装置工频特性参数的测量导则(20)ZBF24001-90冲击电压测量实施细则(21) DL/T 596-96电力设备预防性试验规程除上述技术标准和规范外,还应满足下述要求：(1)与本工程有关的国家标准和规范。(2)设计院有关设计文件。(3)按照合同规定承包商提供的有关安装、调试的技术文件。(4)建设单位编写的安装工程质量检验评定标准。(5)承包商所提供的产品应出具国家权威机构提供的试验报告以及相的电力 产品国家或国际认证标志。(6) IEC标准及其他相关国标。2)标准的执行当规范和检验标准、招标文件、施

4、工图、设备说明书等技术文 件之间有矛盾时，原则上应执行较高标准。当承包商认为需要采用较低标准时， 必须事先征得招标人、设计院、监理工程师的共同书面确认,方可执行。二。低压动力照明系统安装施工技术标准1 .低压配电柜的安装1)低压配电柜包括成套开关柜(环控柜)应急照明电源装置(EPS),必 须符合 地下铁道工程施工及验收规范GB502991999 17。1 17.2；电气装置安装工程施工及验收规范中的电气装置安装工程低压电器施工及验收规 范GB50254-96；低压配电设计规范第三章等国家现行技术标准。低压 配电柜 安装包括设备运输及保险、开箱检查、安装、电器、仪表及继电器等附 件的拆装、送交试

5、验、整理及校线、配线调试、基础制安、母排连接、接地排 的电缆连接、密集型封闭安装、从桥架到柜体的金属线槽敷设等工作.2)注意事项(1)盘面器件应有标注颜色应正确、清晰，内部设备元件齐全完整，每个元件 必须有铭牌和产品合格证.一次结线应标注回路名称.(2)基础型钢应可靠接地,盘柜的接地应该牢固良好。(3)配电柜柜体的基础型钢应平直，符合下列要求：允许偏差应符合下表的规定。项目允许偏差(mmm)(mm全长)不直度15不平度(1(5位置误差及不平行度5注：环形布置按设计要求。基础型钢安装后，其顶部宜高出抹平面IOmm；手车式成套柜按产品技术要求 执行。基础型钢应有明显的可靠接地。(4)配电柜(箱)的

6、上方不应敷设管道，柜底座周围应采取封闭措施并能防止 鼠、蛇等小动物进入柜内。(5) 1000V及以下的交、直流母线及分支线，其不同相或极的裸露载流部份 之间及裸露载流部分与未经绝缘的金属之间的电气间隙不应小于12mm,漏电距 离不应小于20mm. 400V及以下的二次回路的带电体之间或带电体与接地间的 电气间隙不应小于4mm,漏电距离不应小于6mm。(6)二次回路接线必须按设计图施工，接线正确，连接可靠，电缆芯线和所配 导线的端部均应标明其回路编号，导线绝缘良好，不应有接头,盘内配线截面应 符合设计要求，敷设时应有合适的裕量.(7)引进柜内的控制电缆应排列整齐，避免交叉，电缆型号、规格符合设计

7、要 求。电缆固定牢靠,不得使所接的端子排受到机械应力。电缆头一般宜固定于最 低端子排150200mm处。电缆应按设计编号要求挂牌.(8)所有二次回路应经通断检查、耐压试验及模拟试验合格后，方可正式投入 使用。(9)盘、柜安装在振动场所，应按设计要求采取防振措施。(10)盘、柜及盘、柜内设备与各构件间连接应牢固。主控制盘、继电保护盘和 自动装置盘等不宜与基础型钢焊死。(11)盘、柜单独或成列安装时，其垂直度、水平偏差及盘、柜面偏差和盘、 柜间接缝的允许偏差应符合下表要求。项目允许偏差(mm)垂直度1. 5水平偏差相邻两盘顶部2成列盘顶部5盘面偏差相邻两盘边1盘面(5盘间接缝2(12)端子箱安装应

8、牢固，封闭良好，并应能防潮、防尘。安装的位置应便于检 查；成列安装时，应排列整齐。(13)盘、柜、台、箱的接地应牢固良好。装有电器的可开启的门,应以裸铜软 线与接地的金属构架可靠地连接。成套柜应装有供检修用的接地装置。(14)盘、柜的漆层应完整，无损伤.固定电器的支架等应刷漆。安装于同一室 内且经常监视的盘、柜，其盘面颜色宜和谐一致。(15)盘柜安装就位时，应利用机械搬运，以减少柜体低部的磨损和对设备房 屋的损坏.(16)柜体与基础槽钢的连接要稳固。(17)盘柜间模拟线应对齐，不应超过视差范围，盘柜面上的标识应牢固.(18)有绝缘要求的开关柜在安装时要满足绝缘要求，以防止杂散电流的腐 蚀。2o

9、配电箱的安装(1)配电箱的安装应执行建筑电气工程施工质量验收规范(GB50303 2002)等标准。(2)配电箱安装应符合以下规定：动力配电箱除落地式外，在设备房内采用明 装,安装高度为配电箱底边距地Io 4m0要求安装位置正确，定位牢靠部件 齐 全,箱体尺寸符合要求、箱体开孔合适，切口整齐。暗式配电箱箱盖紧贴墙面， 零线经汇流排连接，无绞接现象,油漆完整，箱内外清洁，箱面标牌正确，箱盖 开关灵活，器件、回路编号齐全，端子排接线整齐,PE线安装明显牢固.(3)配电箱全部电器及其相关回路安装完毕后,先用万用表检测线路通断，再 用500V兆欧表对线路进行绝缘测量。项目包括相线与相线之间，相线与零线

10、 之间，相线与地线之间，零线与地线之间，绝缘电阻应大于0.5MQ,并做好记 录.(4)通风空调电控室0。4KV柜安装与基础槽钢的连接用螺栓固定，废水泵动 力控制箱安装高度为配电箱底边距地1.4m.(5)动力箱、配电箱、电控箱(柜)的金属外壳的接地另一端应与低压柜的接地 线相连接.3.电缆线路敷设D电缆线路敷设执行电气装置工程电缆线路施工及验收规范(GB50168-2006),电缆的规格型号、电缆支架的安装和电缆敷设应符合设计文 件的规定。(1)电缆敷设前应检查电缆支架、桥架、吊架、托架等预埋件的牢固，预留 孔、洞、槽正确、电缆夹层、沟、隧道、电缆井无杂物和积水,附设路径畅通， 电缆滚动前，应检

11、查电缆盘牢固,滚动应顺着电缆盘上的箭头指示或电缆缠紧方 向，再穿过站台板、轨道、建筑物时应穿管防护，防护管内径应大于电缆外径 的1。5倍.(2)电缆敷设前应按设计要求测量路径，按配盘核对电缆型号、规格、电压等 级,测量绝缘，IkV以上电缆作支流耐压试验。(3)电缆敷设时电缆应从盘的上部引出，不应使电缆在桥架、支架和地面进行 拖拉摩擦。电缆上不应有铠装压扁、电缆绞拧和护层折裂等未消除的机械损 伤，附设后按设计要求排列整齐无交叉，在终端和接头处附近预留备用长度.(4)电缆敷设宜采用人工敷设，如采用机械敷设，其敷设速度不应超过 15mmin.(5)电缆爬升、转弯、进行电缆支架、进柜前刚性固定。(6)

12、区间电缆每个悬挂点处固定。(7)电缆标牌字迹清晰、准确，标牌规格统一，挂装牢固.电缆挂牌应采用热 转印方式，材料为硬质PVC0(8)电缆进出构筑物时穿套管(PVC)保护.2)电缆在支架上敷设(1)电缆在站台板下、区间隧道、地上区间敷设时水平距离，同级电压电缆为 35mmo IkV以下电缆与照明导线间为150mm.(2)电缆支架的制作应遵循设计图纸及国家的有关规定和标准制作。电缆支 架类型统一,空间考虑适当预留。电缆支架安装应牢固、横平竖直,防腐层完 好。支架层间的垂直净距、支架至沟顶、楼板或沟底的距离应符合要求。(3)紧固件抗震、耐腐蚀，对基材破坏小。(4)单芯交流电缆的保护管及固定夹具或绑扎

13、物不得构成闭合磁路。(5)电缆桥架及其连接附件的质量应符合国家现行的有关技术标准。（6）电缆敷设完毕后对电缆路径上的沟、槽、管、洞进行封堵。（7）预留设备开孔封堵。（8）电缆井应封堵。（9）封堵材料应防火及防鼠。（10）当电缆沟内两侧有支架时，低压电缆及控制电缆应与高压电缆分别敷设 在不同的支架上.3）电缆各支持点间距离应符合规范要求。（低压配电设计规范第5o 6.21 条）4）电缆在桥架上敷设（1）桥架上电缆的敷设:桥架产品应经国家的桥架专业质量检测机构检测与认 证.其结构应满足强度、刚度及稳定性要求，符合生产厂给出的允许荷载要求.（2）立柱和托臂所用材料应平直，无显著扭曲，全部配件应进行防

14、腐处理。桥 架安装应牢固，保证横平竖直。在有坡度的建筑物上安装时，应与建筑物有相 同坡度。电缆桥架水平敷设时，宜负荷曲线选取最佳跨距进行支撑，跨距一般 为L 53m。垂直敷设时，其固定点间距不宜大于2mo（3）金属制桥架系统应有可靠的电气连接并接地。托盘应至少有一点与接地干 线可靠连接，托盘的直线段超过30m （钢制）长度时,应留20mm的伸缩缝。（4）电缆桥架内每根电缆每隔50m处，电缆的首端、尾端及转弯处应设标记， 注明电缆编号、型号、规格、起点和终点。（5）强电与弱电线路在同一竖井内敷设时,应分别在竖井的两侧敷设或采取隔 离措施。（6）桥架距离地面的高度,不宜低于2。5m0 （在专用电缆

15、道内除外）。（7）电缆桥架遇伸缩缝时应配置伸缩板进行补偿处理.（8）电缆桥架安装应与环控专业密切配合，电缆桥架与风管走向途径发生矛盾 时应及时进行调整。（9）电缆桥架采用40X4镀锌扁钢作地干线，并沿桥架敷设，桥架与桥架间 采用TZX2-4铜编织线连接,桥架每隔Iom采用TZX-2-16铜编织线层间 相连后与接地干线连接。（10）穿越墙体、楼板的桥架，在穿越处不安排接口。（11）电缆桥架全长均应有良好的接地.（12）电缆的各项测试应有记录，并符合有关技术指标的要求。5）电缆在管道内敷设（1）从桥架、支架引至设备、墙外表面或屋内行人容易接近处和其他可能受到 机械损伤的地方，电缆应有一定机械强度的保护管保护，水泵房出线及部分风 机电缆采用穿镀锌钢管敷设方式.（2）管道要求：管口光滑，内部应无积水且无杂物堵塞。穿电缆时,不得损伤 保护层，可采用无腐蚀性的润滑剂（粉），管道表面的防腐层应完好。（3）电缆管长度在30m以下时，管内径不应小于电缆外径的Io 5倍。（4）不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内， 同一交流回路的电线穿于同一金属导管内不得有接头。6
