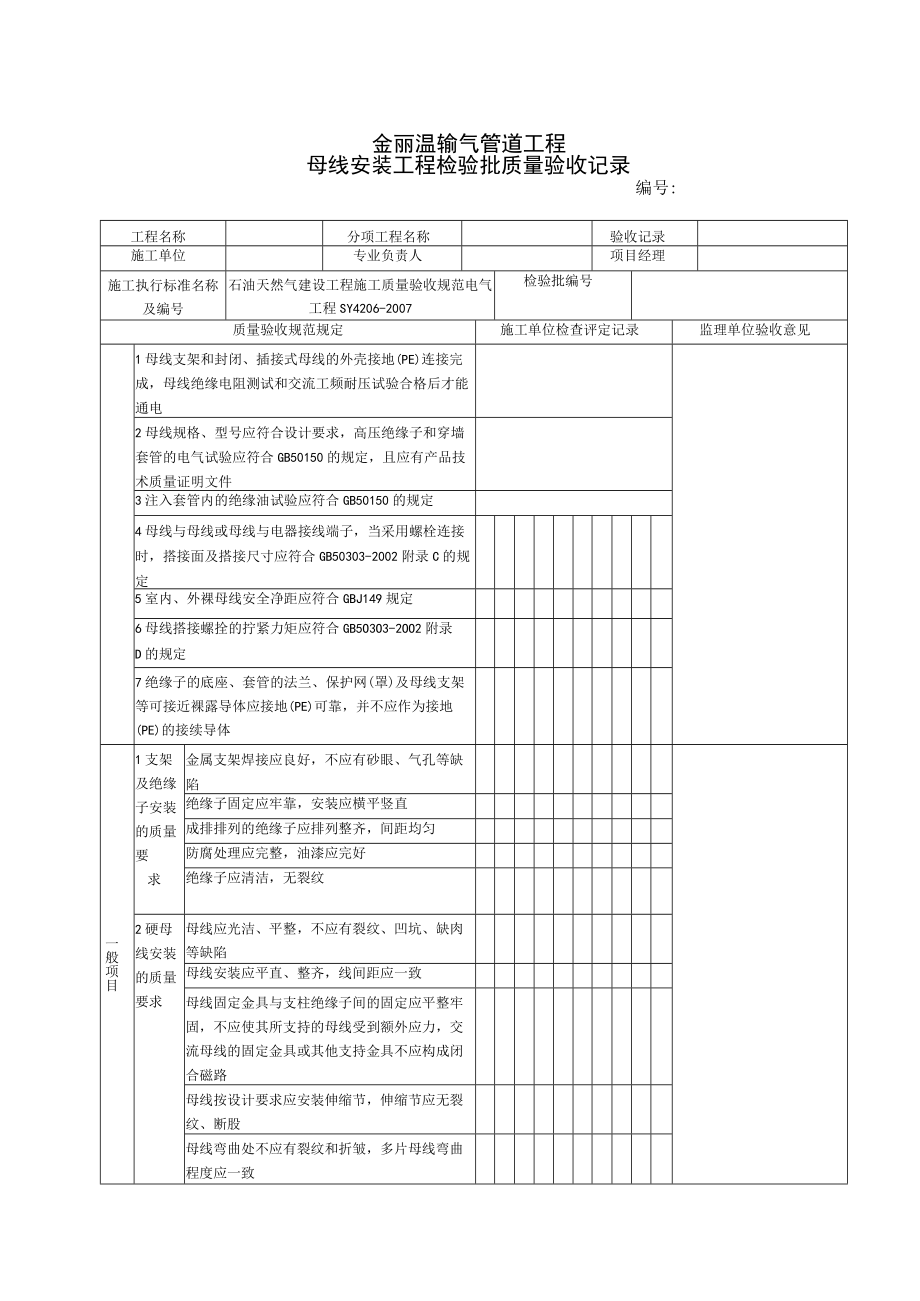

1、金丽温输气管道工程母线安装工程检验批质量验收记录编号:工程名称分项工程名称验收记录施工单位专业负责人项目经理施工执行标准名称及编号石油天然气建设工程施工质量验收规范电气工程SY4206-2007检验批编号质量验收规范规定施工单位检查评定记录监理单位验收意见1母线支架和封闭、插接式母线的外壳接地(PE)连接完成,母线绝缘电阻测试和交流工频耐压试验合格后才能通电2母线规格、型号应符合设计要求,高压绝缘子和穿墙套管的电气试验应符合GB50150的规定,且应有产品技术质量证明文件3注入套管内的绝缘油试验应符合GB50150的规定4母线与母线或母线与电器接线端子,当采用螺栓连接时,搭接面及搭接尺寸应符合

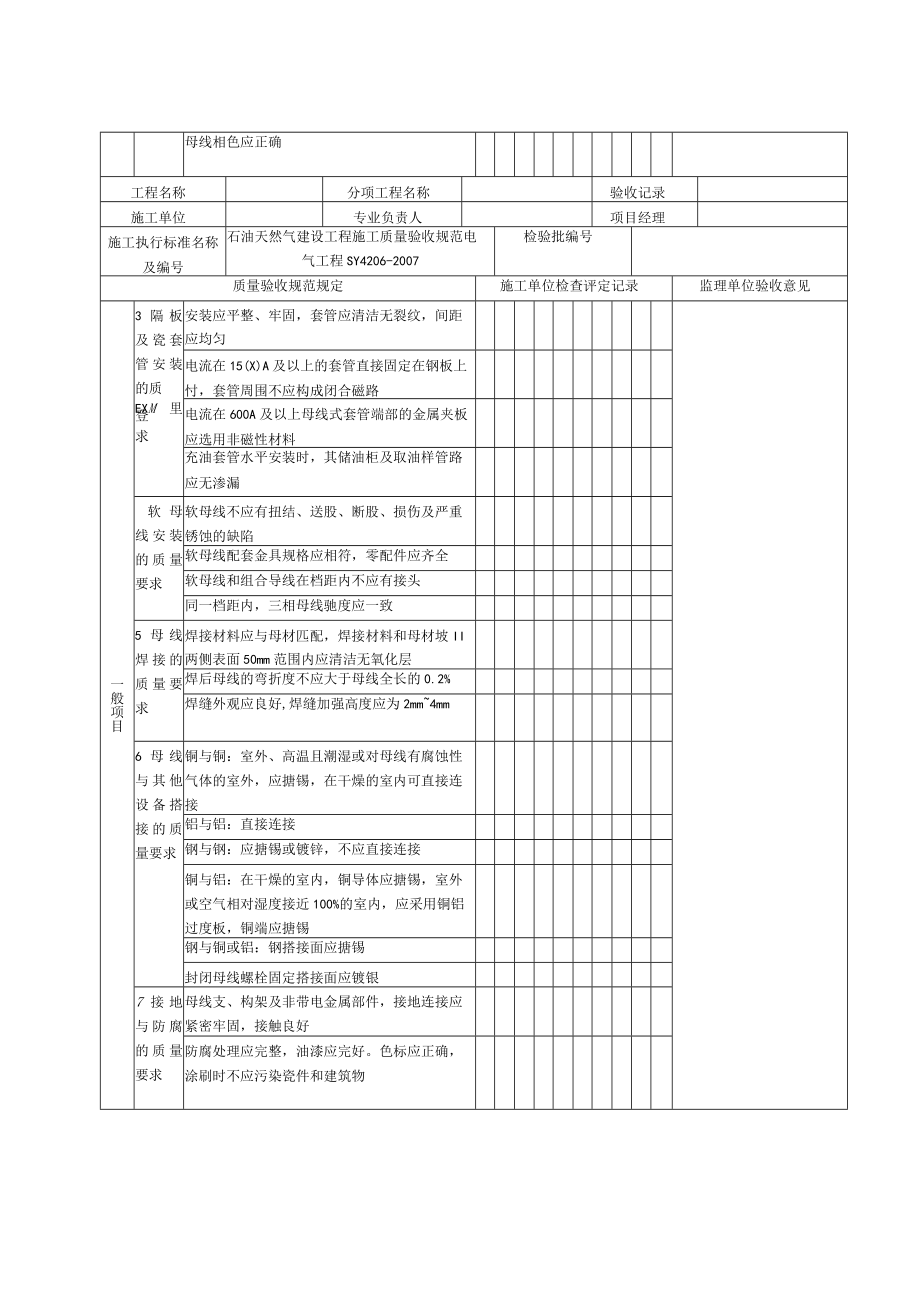

2、GB50303-2002附录C的规定5室内、外裸母线安全净距应符合GBJ149规定6母线搭接螺拴的拧紧力矩应符合GB5O3O3-2OO2附录D的规定7绝缘子的底座、套管的法兰、保护网(罩)及母线支架等可接近裸露导体应接地(PE)可靠,并不应作为接地(PE)的接续导体一般项目1支架及绝缘子安装的质量要求金属支架焊接应良好,不应有砂眼、气孔等缺陷绝缘子固定应牢靠,安装应横平竖直成排排列的绝缘子应排列整齐,间距均匀防腐处理应完整,油漆应完好绝缘子应清洁,无裂纹2硬母线安装的质量要求母线应光洁、平整,不应有裂纹、凹坑、缺肉等缺陷母线安装应平直、整齐,线间距应一致母线固定金具与支柱绝缘子间的固定应平整牢
