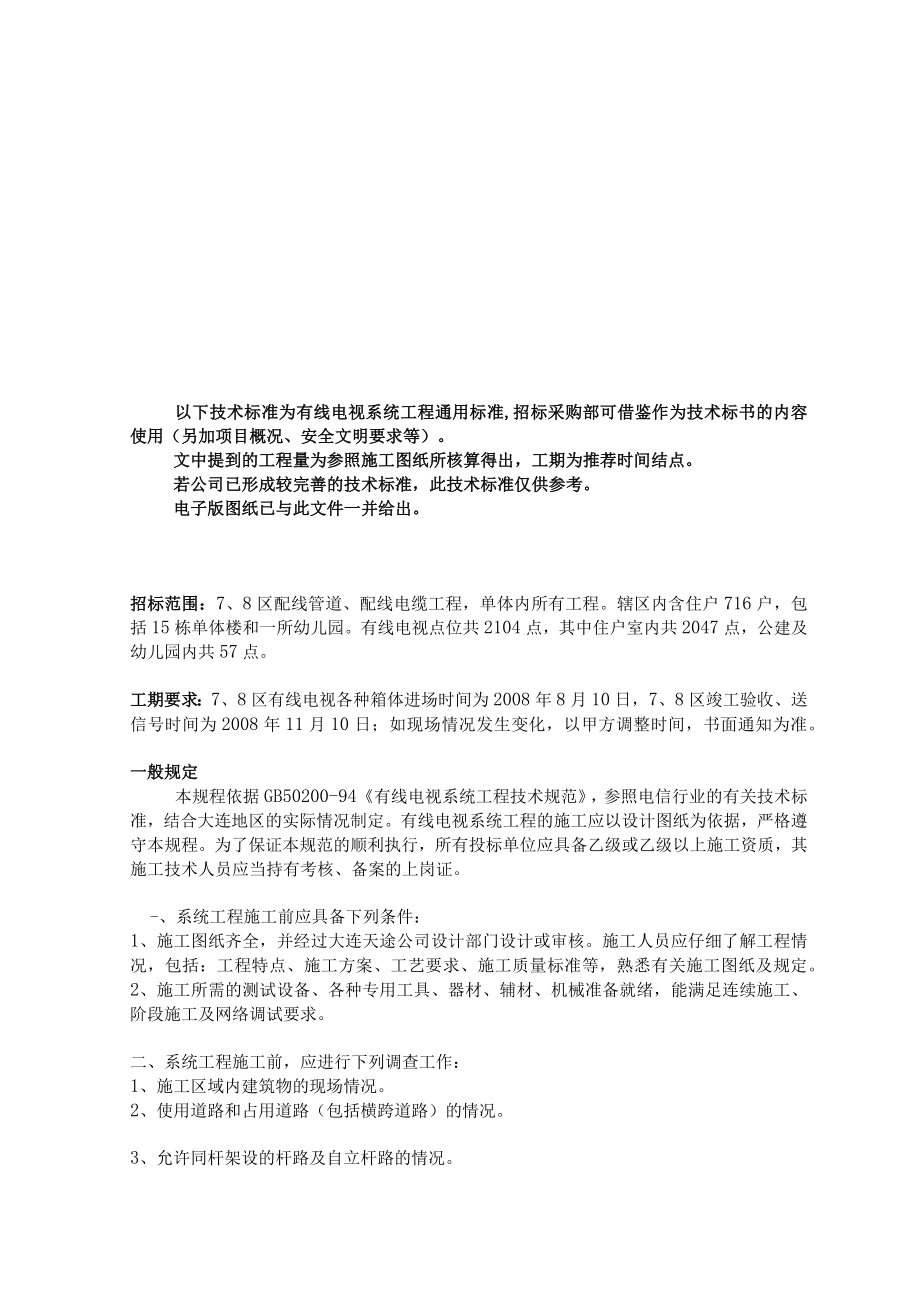

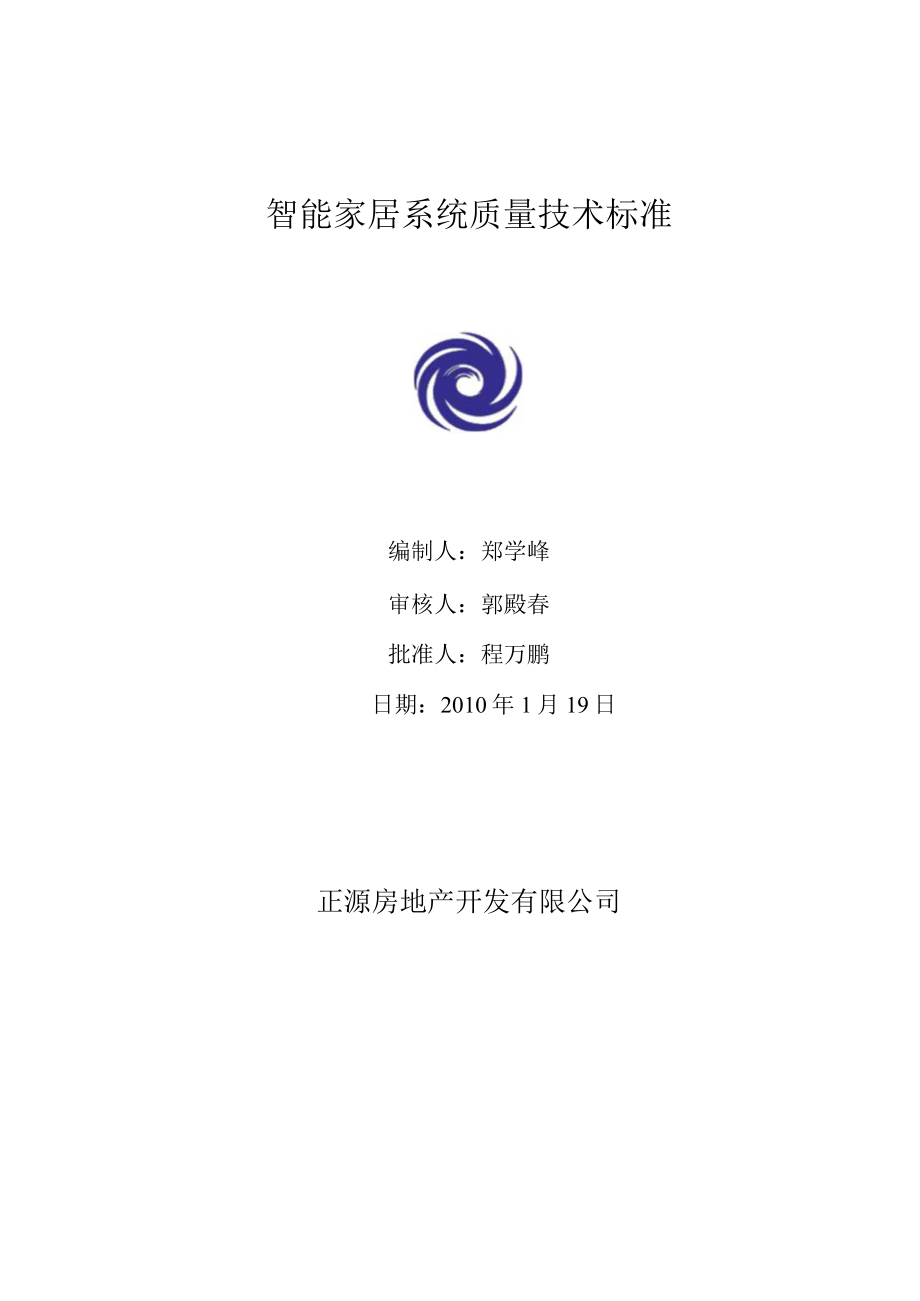

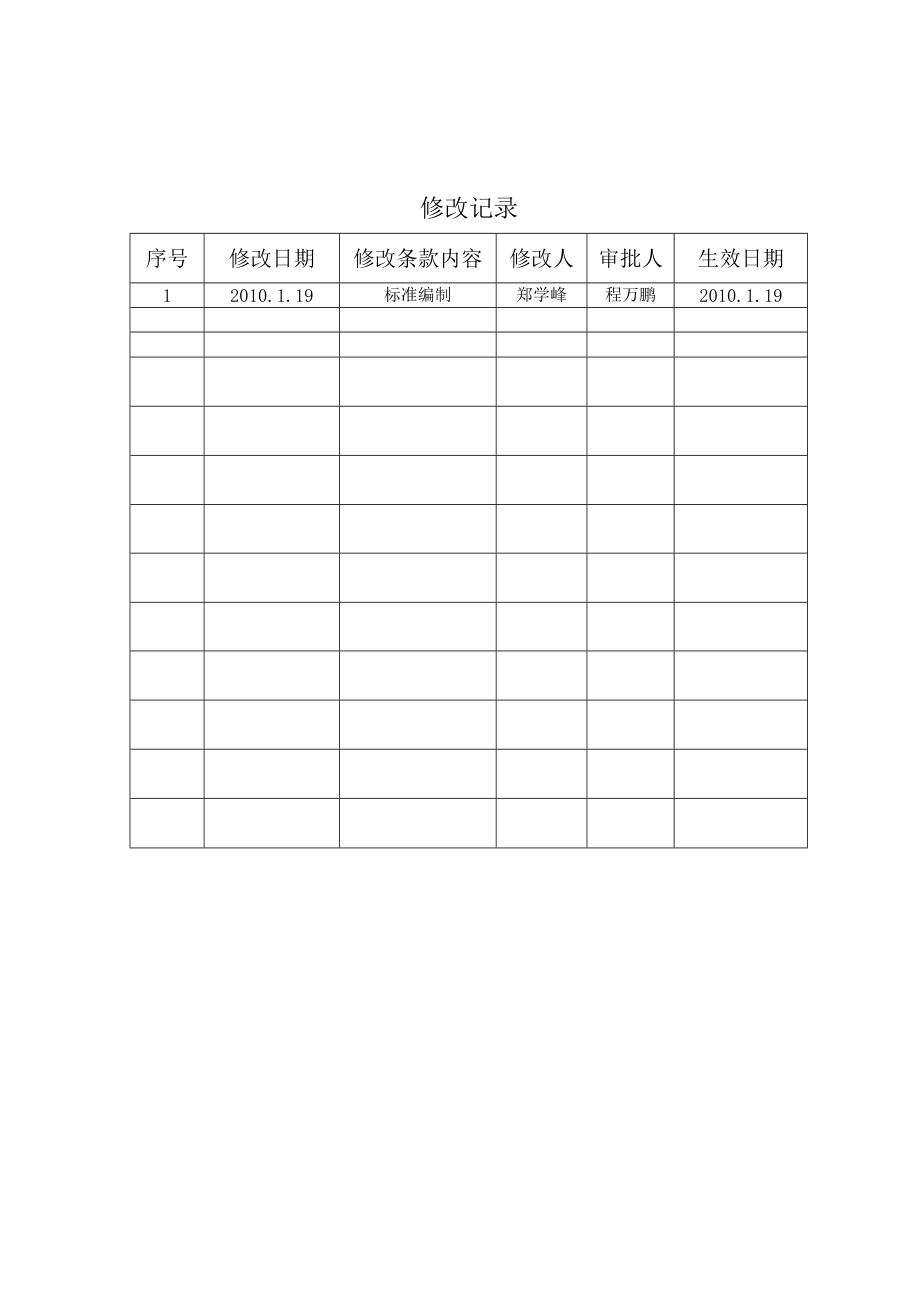

1、智能家居系统质量技术标准编制人：郑学峰审核人：郭殿春批准人：程万鹏日期：2010年1月19日正源房地产开发有限公司修改记录序号修改日期修改条款内容修改人审批人生效日期12010.1.19标准编制郑学峰程万鹏2010.1.19以下技术标准为有线电视系统工程通用标准,招标采购部可借鉴作为技术标书的内容使用（另加项目概况、安全文明要求等）。文中提到的工程量为参照施工图纸所核算得出，工期为推荐时间结点。若公司已形成较完善的技术标准，此技术标准仅供参考。电子版图纸已与此文件一并给出。招标范围：7、8区配线管道、配线电缆工程，单体内所有工程。辖区内含住户716户，包括15栋单体楼和一所幼儿园。有线电视点位

2、共2104点，其中住户室内共2047点，公建及幼儿园内共57点。工期要求：7、8区有线电视各种箱体进场时间为2008年8月10日，7、8区竣工验收、送信号时间为2008年11月10日；如现场情况发生变化，以甲方调整时间，书面通知为准。一般规定本规程依据GB50200-94有线电视系统工程技术规范，参照电信行业的有关技术标准，结合大连地区的实际情况制定。有线电视系统工程的施工应以设计图纸为依据，严格遵守本规程。为了保证本规范的顺利执行，所有投标单位应具备乙级或乙级以上施工资质，其施工技术人员应当持有考核、备案的上岗证。-、系统工程施工前应具备下列条件：1、施工图纸齐全，并经过大连天途公司设计部门

3、设计或审核。施工人员应仔细了解工程情况，包括：工程特点、施工方案、工艺要求、施工质量标准等，熟悉有关施工图纸及规定。2、施工所需的测试设备、各种专用工具、器材、辅材、机械准备就绪，能满足连续施工、阶段施工及网络调试要求。二、系统工程施工前，应进行下列调查工作：1、施工区域内建筑物的现场情况。2、使用道路和占用道路（包括横跨道路）的情况。3、允许同杆架设的杆路及自立杆路的情况。4、敷设管道电缆（光缆）和直埋式光缆路由状况，并对各管道做出路由标志。通过以上调查，如发现在施工现场有影响施工的障碍物或不能按原图纸施工的其它情况，应及时与有关部门协商解决或提出修改图纸申请。严禁擅自改图，私自开口、入网。

4、三、施工前应对系统使用材料，部件进行下列检查：1、任务工程（指覆盖、改造、联网、数据工程）应按施工材料表核对材料，如有问题及时向有关部门反映。2、各种材料部件的规格、型号、数量、应符合设计要求，必须使用经部级鉴定的合格产品，具有国家广电总局颁发的入网许可证，并经天途有线公司许可的新产品（要附上公司指定的产品和型号以及使用说明书等）。3、对有源部件应进行通电检查。电缆施工一、电缆干线网施工1、电缆采用管道敷设时，需穿子管，每个大管穿三根子管，同一大管中的子管不能同色，必须使用红、黑、蓝三种颜色加以区分。2、架空电缆和墙壁电缆需要转入地下时，在距地面2.5m以内的部分用IOOmm铁管保护，引上管为

5、2根6100波纹管，铁管应嵌入波纹管中，铁管埋入地下20-30cmo架空电缆过主横道时，高度不得低于6m,小区内道路不得低于4m。新工程禁止使用任何型号的对接头。3、在任务工程施工中，需将每段干线电缆的起始长度标识用透明胶带加以保护，以便于施工结束后对材料长度的核实。4、在制作干线电缆接头时，必须使用与电缆配套的专用工具制作。与电缆相匹配的接头应与电缆和各分支分配器连接可靠、牢固，并确保防水。5、电缆在敷设中均应保证最小弯曲半径，严格按照厂家说明施工，不能破坏电缆的各项物理性能。6、干线放大器安装要求：（1）在架空电缆线路中，干线放大器应安装在电杆左（右）Inl的地方固定在钢绞线上。（2）在管

6、道敷设的电缆中，放大器应置放在落地箱里固定位置，箱内电缆标好去向标签，并用透明胶带封好。（3）干线放大器的输入输出端口电缆都要留有（3M-6M）余量，防止电缆收缩时脱落，为防止雨水倒灌，连接处必须有防水措施。9、干线放大器的集中供电电源，采用双供电电源。引入市电的电源线必须为三芯L5mm2相、中、地护套线，电源要接到进户线的进口端，外敷电源线应有套管保护。10、系统内各放大器、光结点等有源设备的电源线路施工由有线电视施工单位自行完成，电源线路必须从指定配电箱的电表前端引出。施工单位须至少提前十日以上将电源引出方案报送中申公司现场项目部，经审核同意后方可开始电源线路施工。二、电缆分配网施工1、支

7、线一般采用架空、墙壁或管道电缆敷设方式。架空电缆应先将钢绞线敷好,然后将电缆用绑线绑扎到钢绞线上。沿墙敷设时可采用d型线卡子固定在墙上，卡子间距不超过0.8m,任何情况下都不得以电缆本身强度来支撑电缆本身。2、楼内管线均为暗敷，七层以下住宅（含七层）放大器箱装于三、四层楼道内，八层以上安装于中间层楼梯口处,每个楼单元都应从楼的中间层上下分配，以保证电平分配合理。放大器箱体规格尺寸为40OnInlX60OmmX190m或遵从天途公司的行业要求，箱内应加装空气开关并固定（需为双联空气开关），电源线加护套管，电源线接到进户线的进口端。放大器箱、分支箱底距地1.6m,均为壁嵌式，分支箱箱体规格尺寸为2

8、50mm300mm155mm或遵从天途公司的行业要求。并且邮电、对讲系统、自动读表系统等其它系统不能与有线线缆共管、箱。3、用户线敷设为暗敷。敷设时，先将铁丝放入管内，然后通过铁丝将电缆拉入管内。如果需要将两根电缆并入管子时，其管子内径应不小于最粗电缆直径的3倍；将三根电缆并入管子时，其管子的内径应不小于最粗电缆直径的3.2倍。用户线在用户盒予埋槽内部严防弯折、变椭圆、变瘪。所有电缆标好去向标签。4、电缆在敷设中均应保证最小弯曲半径，严格按照厂家说明施工，不能破坏电缆的各项物理性能。5、采用明线施工时，分支器、分配器应安装在楼道内墙上的铁箱内，箱子尺寸为280*250*50o必须安装在室外时，

9、必须使用室外型分支、分配器。不用的分支、分配器口必须加装75Q自锁终端电阻。6、DP终端盒的安装。在室内安装终端盒时，终端盒要牢固固定，要求所在位置距离地面高度应为0.3-1.5Mo暂不开通双向业务的用户应当在DP口加装75Q匹配电阻。7、在制作分配网电缆接头时，必须使用与电缆配套的专用压接工具制作。接头应与电缆和各分支分配器连接可靠、牢固，确保电缆的多层屏蔽与接头圆周的全面接触。8、本项目中地下室有线电视干缆部分使用智能化系统的弱电桥架，原则上不再新增水平桥架。有线电视各设备箱的电缆引下使用冷镀锌钢管或金属线槽，由有线电视施工单位自行施工。光缆施工1、光缆敷设前，应用光时域反射计检查是否有断

10、点，衰耗值是否合乎设计要求,光缆上所有标志应印在光缆表层里，以防被磨损，应标有生产厂家、芯数、公里数、便于事故处理。在进行光缆铺设时，对光缆造成的损伤由工程队自负后果。2、应根据施工图上的实际敷设长度来选配光缆，核对光缆长度，光缆接头要尽量避开河沟、交通要道、及其它障碍物，架空光缆接头应落在杆旁Inl以内或杆上。3、光缆布放时，光缆必须由缆盘上放出并保持松弛弧形。光缆布放过程中应无扭转，严禁打小圈等现象发生。布放过程中，必须严密组织并有专人指挥。牵引过程中应有良好联络手段。4、敷设管道光缆时，不允许使用牵引机进行穿缆，必须用人工穿缆并且不得与原光缆交叉缠绕。牵引力应加在光缆加强芯上。敷设时，要

11、先将PVClOO大管穿子管，每个大管穿三根子管，并且用颜色红、黑、蓝区分开。同一条光缆经过多个管井、管道时必须穿同一颜色子管。布缆时，光缆最小弯曲半径不小于光缆外径的20倍。5、管道光缆接头处必须放在管井中，接续盒有专门的架子安装，每端光缆预留10m-20m,并将余缆盘好，挂在管井中的挂钩上。光缆应尽量预留在光缆预留较少的井内，并在竣工图上标注出井的位置及预留长度。铺设管道光缆时，每个管井中光缆都要挂好标签，以便查找。过路的光缆井中光缆最好不要弯圈，以防拉伸时将光缆折断。光缆需要引上时，最好在引上处设井，在距地面3.Om以内的部分应用610Omm铁管保护，引上管为2根（H00波纹管，波纹管内穿

12、子管，铁管应嵌入波纹管中，埋入地下20-30cm,并将引上管封上，引上杆后架空光缆的始端可留适当余量。6、架空光缆一般每隔35根杆应作一处伸缩弯，长途架空光缆每段光缆预留量为5%10%,每10根杆应有一盘线架，预留长度1520m,o每段光缆架设完毕，光缆接头应落在杆旁Im以内或杆上，接头预留长度不小于20m,余缆挂于盘线架上，光缆盘直径应大于0.5m。架空光缆走墙时，不能钉线卡子，应走钢绞线。架空光缆应每百米悬挂CATV标牌（打印塑封），标牌上应标注联系电话、芯数、公里数、施工日期、用途等。架空光缆过主横道时，高度不得低于6m并悬挂明显的CATV标牌。和其他线路交叉时需加装防护套。7、光缆采用

13、直埋方式时，埋深不得小于0.8m,靠近光缆处要用细土覆盖IoCn1,上压一层砖石保护，并且在线路上每隔一定距离设明显标志石碑。直埋光缆接续盒周围用砖石包上，并设置标志碑柱。8、光缆、光节点、光接续盒须按要求挂标牌，标牌要按天途公司规定制作。9、在每段光缆的起点和终点处，长度标识应按要求用透明胶带加以保护，字迹工整、清晰。每个井内做光缆长度标识。10、光纤熔接要求：（1）光纤熔接环境：熔接点周围干净无尘，环境温度保持在熔接机要求范围内。（2）光缆接续应由受过专门训练的人员来完成，熔接人员要认真仔细，有责任心，在现场认真执行监理的要求。（3）接续时应用光功率计或时域反射计来进行监视，使接头损耗达到

14、最小，熔接损耗保证在0.08dB以下。11、光纤的盘放：（1）保证光纤收容盘的清洁，光滑无毛刺。（2）光纤盘绕要顺畅，不得强行扭曲。（3）光纤盘绕弯曲半径应大于厂家规定的曲率半径，接头部位应平直不受力。（4）安放热缩管时不要用力挤压，尤其是热缩管中间部位。（5）盘放的光纤要美观，简洁清晰。（6）不可挤压、拉紧光纤，光纤在收容盘内不可来回串动。（7）接续盒要密封。12、尾纤的盘放同光纤。光节点、光交接箱施工1.光交接箱施工（1）将所有光交接箱的上层光缆入口处用胶封上，防止潮气进入光纤区域，保护尾纤、适配器、标签及记录表。（2）整理光交接箱内的光缆、光纤、尾纤，做好标签，要求整齐、美观、清晰。（3

15、）将光交接箱内相关的属性记录在光交接箱门上的记录表格上，以备维护和建网查询。（4）光交接箱放置在安全可靠的位置，安装牢固，远离河渠、车道和危险建筑物。2、光节点施工（1）光节点不能明挂，应放置在光节点箱内。闲置端口应加装75Q匹配电阻。（2）光节点箱应设在安全位置，安装牢固，远离河渠、车道和危险建筑物。（3）箱内引上预留子管应加上堵头。管道施工1、管道在施工时，首先将PvCIOO管沿电缆沟内埋地敷设，沟底需有垫层，埋深1.0m,用C20混凝土、油毡纸分层包封，然后细土回填夯实。过道时建议用钢管内套pvclOO管，管线沿建筑物敷设时距建筑物平行距离2-4mopvc32为红蓝黑，现场改动需通知监理人员。2、管道避免建设在规划不定、尚未定型的地带，尽可能避免敷设在冻土层以及可能发生翻浆的土层内。管道宜建设在人行道下，如人行道无法建设，可建设在慢车道下，不宜建设在快车道下及埋深较大的其它管线附近。3、在与铁轨交越时，交越角应大于60度，如采用钢管时，应有安全措施，其长度至少应伸出轨道边线2mo
