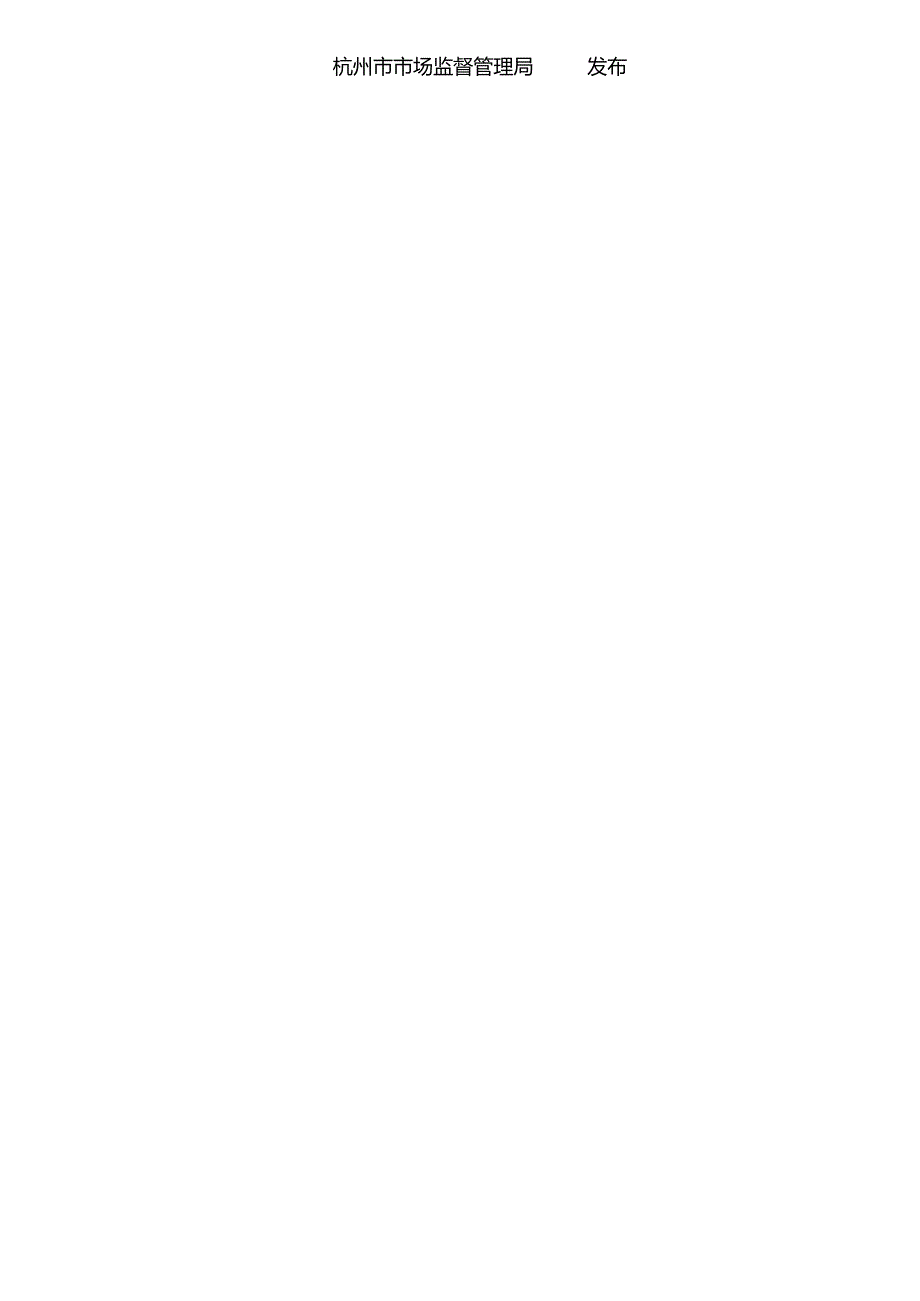

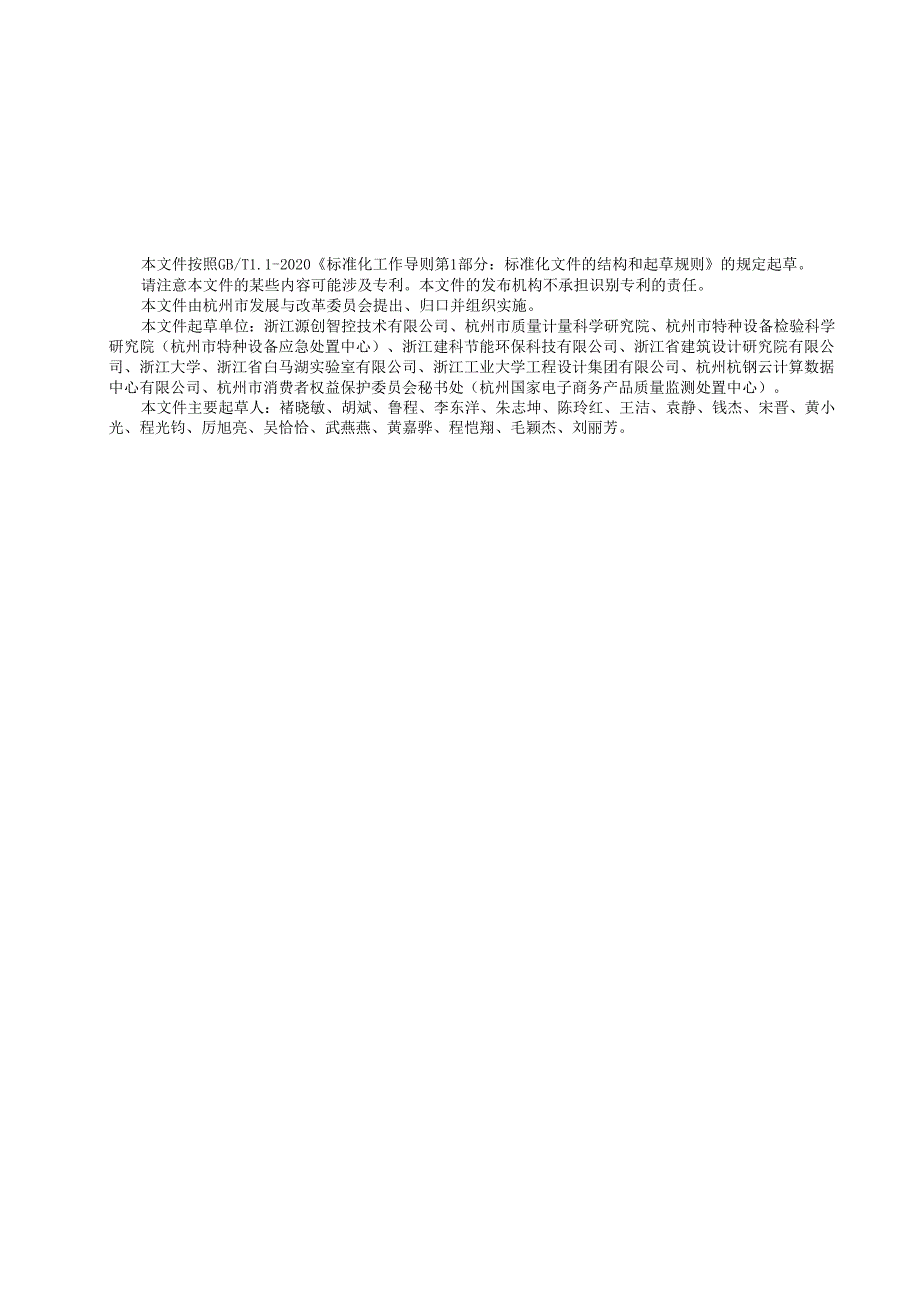

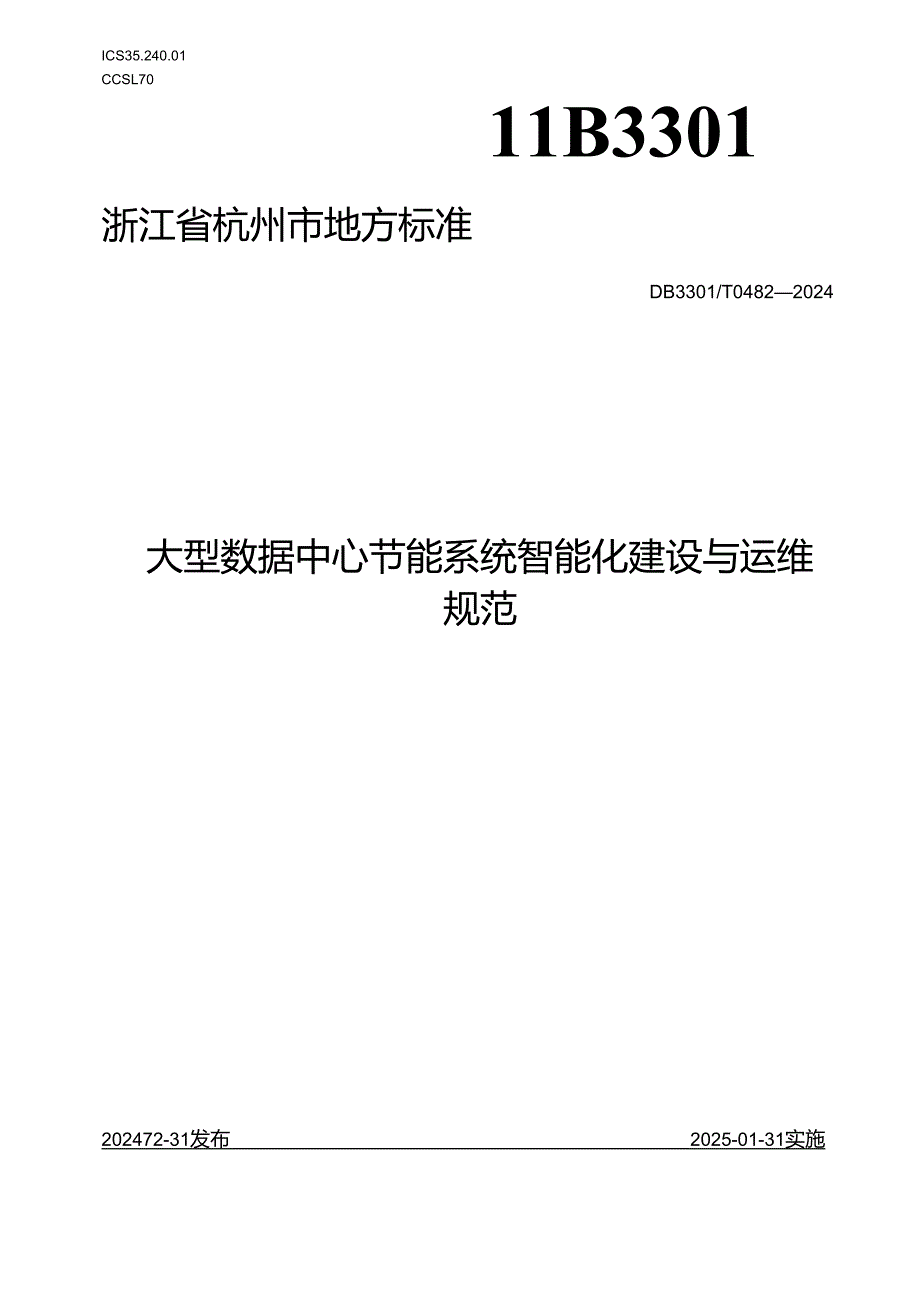

1、ICS35.240.01CCSL7011B3301浙江省杭州市地方标准DB3301/T04822024大型数据中心节能系统智能化建设与运维规范202472-31发布2025-01-31实施杭州市市场监督管理局发布本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由杭州市发展与改革委员会提出、归口并组织实施。本文件起草单位：浙江源创智控技术有限公司、杭州市质量计量科学研究院、杭州市特种设备检验科学研究院（杭州市特种设备应急处置中心）、浙江建科节能环保科技有限公司、浙江省建

2、筑设计研究院有限公司、浙江大学、浙江省白马湖实验室有限公司、浙江工业大学工程设计集团有限公司、杭州杭钢云计算数据中心有限公司、杭州市消费者权益保护委员会秘书处（杭州国家电子商务产品质量监测处置中心）。本文件主要起草人：褚晓敏、胡斌、鲁程、李东洋、朱志坤、陈玲红、王洁、袁静、钱杰、宋晋、黄小光、程光钧、厉旭亮、吴恰恰、武燕燕、黄嘉骅、程恺翔、毛颖杰、刘丽芳。大型数据中心节能系统智能化建设与运维规范1范围本文件规定了数据中心节能系统智能化建设与运维的基本要求、内容及评价与改进等内容。本文件适用于大型数据中心（3000个以上标准机架规模）节能系统智能化的建设与服务。2规范性引用文件下列文件中的内容通

3、过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB20052电力变压器能效限定值及能效等级GB/T24915合同能源管理技术通则GB/T28750节能量测量和验证技术通则GB/T32910.1数据中心资源利用第1部分：术语GB50034建筑照明设计标准GB50174数据中心设计规范GB50189公共建筑节能设计标准GB50243通风与空调工程施工质量验收规范GB50411建筑节能工程施工质量验收标准IPMVP2012国际节能效果测量和认证规程3术语和定义GB/T32910.1

4、和GB50174界定的术语和定义适用于本文件。3.1数据中心datacenter由信息设备场地（机房），其他基础设施、信息系统软硬件、信息资源（数据）和人员以及相应的规章制度组成的实体。来源：GB/T32910.12017,2.13.2节能系统智能化intelligentenergy-savingsystem一套运用冷热回收、热平衡、智能控制等新技术对各种能量流进行智能平衡控制，达到能源的高效利用效果的一系列产品，可实现在满足数据中心能源需求的同时进行能源节约。3.3节能改造energysavingandretrofit根据节能诊断结果，围绕节能目标，针对用能设备、用能环节实施部分或系统改造（

5、设计、施工、设备安装、调试）的活动。3. 4性能系数CoeffiCientofperformance空调器单位功耗所能获得的冷量。3. 5综合部分负荷性能系数integratedpartloadvalue表示冷水机组的部分负荷效率指标的数值，通过冷水机组部分负荷情况下的性能系数进行累积加权计算获得。4基本要求4,1基本原则4. 1.1.安全以人为本，确保在数据中心节能系统智能化建设与运维过程中人员的安全、设备的安全，预防事故的发生。4. 1.2环保在数据中心节能系统智能化建设与运维过程采取环保材料、环保措施等，保护和改善环境，减少污染物的排放，推动数据中心的可持续发展。4. 1.3节能数据中心

6、节能系统智能化建设与运维旨在提高能源利用效率，减少能源消耗和温室气体排放，节能数据中心节能实践。4. 1.4适用充分考虑实际需求和技术水平，确保数据中心节能系统智能化设备或产品符合实际需求，具有实用性。4.2建设方案评估当新建数据中心实际负载率超过40%后名义工况制冷性能系数率指标高于L4、已建数据中心名义工况制冷性能系数率指标高于L6时，应进行节能系统智能化建设或改造。应根据数据中心节能诊断的结果，从技术可靠性、可操作性和经济性等方面进行综合分析评估，选取合理可行的节能系统智能化建设方案。4. 3工作职责4.1.1 在数据中心节能系统智能化建设中，数据中心运营方作为业主方，对节能系统智能化建

7、设与服务方案进行审计与批准。4.1.2 节能系统智能化建设与服务方承担系统设计、实施、调试、运行维护等服务内容，并对数据中心运营方的节能效果负责。4.1.3 节能系统智能化建设与服务方应具备节能项目实施经验、专业人员资质证书，并具备节能技术创新能力能针对不同的数据中心的实际情况出具高效节能解决方案。5节能系统智能化建设5. 1智能化建设基本要求5.1.1 节能系统智能化建设或改造前，节能系统智能化建设单位应编制数据中心节能系统智能化建设规划方案，明确建设目标、总体框架、建设内容、运营和管理、实施计划。5.1.2 节能系统智能化建设前应评估数据中心当前的能耗利用水平，明确系统建设或改造的具体目标

8、，包括冷源系统、输配系统、空调末端、给排水系统、供配电系统、照明系统等。5.1.3 对数据中心的冷源系统、输配系统、空调末端系统进行改造时，各系统的配置应相互匹配。5.1.4 对数据中心的冷源系统、输配系统、空调末端系统进行改造时，应采用智能控制系统做节能优化管控。5. 1.5节能改造的施工和调试应符合GB50411、GB50243的相关规定。5.2 系统架构5 .2.1数据中心节能系统架构符合下列规定：a）建设或改造宜满足数据中心信息化应用的需求，包括数据互通、远程监视与控制等；b）宜具备灵活部署能力，满足数据中心信息化系统的后续扩展应用。6 .2.2数据中心宜单独配置水电气暖等计量表具，数

9、据中心节能系统应包括冷源系统、输配系统、空调末端、给排水系统、供配电系统、照明系统和节能管控平台等内容，系统架构见图Io图1数据中心节能系统智能化架构图5.3 用能系统配置要求5.3.1冷源系统5. 3.1.1应优先考虑利用自然冷源，利用自然冷源的数据中心，其全年自然冷源使用时间宜不低于3000小时。5.3. 1.2在不更换冷机机组，仅改造冷却系统、水泵系统时，改造后宜提高供水温度、加大供回水温差。5.3.1.3更换冷源设备时，应结合全面各负荷段的运行时长，选择设备的性能系数、综合部分负荷性能系数不应低于GB50189的相关要求，杭州地区数据中心冷源设备的性能系数、综合部分负荷性能系数见表Io

10、表1夏热冬冷地区冷源设备性能系数及综合部分负荷性能系数要求类型名义制冷量(kW)夏热冬冷地区性能系数(W/W)综合部分负荷性能系数水冷活塞式/涡旋式名义制冷量W5284.25.05螺杆式名义制冷量W5284.85.55528V名义制冷量W11635.25.90名义制冷量11635.66.30离心式名义制冷量W11635.35.451163V名义制冷量W21105.65.75名义制冷量21105.96.20风冷或蒸发冷却活塞式/涡旋式名义制冷量W502.73.20名义制冷量502.93.40螺杆式名义制冷量W502.93.10名义制冷量503.03.205.3.1.4冷水机组、水泵和冷却塔等电机

11、设备为定频时，宜在原设备上增加变频装置。5.3.1.5对于水泵、冷却塔等电机设备，应充分利用备用设备，通过主备并联工作的方式，降低单设备电机运行频率。5. 3.1.6冷源系统应配备智能控制系统，实现制冷量的实时调节，动态匹配冷量需求。宜采用具备1:1热备冗余功能的控制系统，提高系统可用性。5.3. 1.7冷源系统配备的智能控制系统，应具备电机设备的故障诊断能力，在电机设备出现故障后，应能触发告警信息，并自动启用备用电机设备。5.4. 1.8冷源系统宜配备蓄冷罐，纳入智能控制系统的管控，当冷水机组故障时，由智能控制系统启用蓄冷罐作为应急响应。5.3.1.9冷源系统配备的智能控制系统，应采用标准的

12、、开放的数据接口实现同第三方设备或软件平台的对接。5.3.1.10冷源系统配备的智能控制系统，在涉及修改冷水机组、水泵、风机等用电设备运行参数时，应做好保护措施。5.3.2输配系统5.3.2.1原系统水泵选型标称流量超过实际使用最大流量范围40%以上，或标称扬程超出实际使用最大扬程需求30%以上时，宜更换设备或增加水泵变速控制装置。5.3.2.2水泵、风机、冷却塔进行更新时，宜采用变频控制。5.3.2.3宜增加平衡阀保障系统最不利点的冷量供应。5.3.3空调末端5.3.3.1主机房宜采用湿膜加湿。5.3.3.2超过设计使用年限或静压超过设计范围30%以上的空调末端机组应及时进行更新。5.3.3

13、.3在满足机房制冷量前提下，应变频调节风机风量、调节水阀开度。5.3.4给排水系统5.3.4.1冷源系统应设置冷却水补水存储装置，宜采用自动补水控制系统。5.3.4.2 机房加湿用水，宜独立设置一套加湿补水系统。5.3.4.3 当给水系统的管网漏损率超过12%时，应对给水管网进行排查，更换有损坏、漏水情况的管道。5.3.4.4 宜采用绿色、环保的技术措施减少数据中心冷却水的排污量。5.3.5供配电系统5.3.5.1应结合实际负荷情况和扩容需求，合理调整供配电系统，包括变压器、配电线路和设备容量。5.3.5.2 应结合工艺布局，使改造后的变电所/柴油发电机等电源尽可能深入负荷中心安装，减少配电回

14、路损耗。5.3.5.3 更换或新增的变压器应选用节能型干式变压器，能效等级应不低于GB20052中的能效二级标准。5.3.5.4 当电源质量允许时，宜采用高效率、模块化的智能不间断电源，使用经济智能休眠模式，使不间断电源运行在经济状态下。5.3.5.5 更换或新增的变频设备应采用低谐波含量的设备；未更换的不间断电源、变频器等设备，其谐波电流畸变率大于15%时，应进行谐波治理，治理设备宜靠近谐波发生端。5.3.5.6 配电系统的三相不平衡度大于15%时，应调整单相配电回路，以达到三相负荷平衡。5.3.5.7 条件许可时，可将电子信息设备的供电回路改造为部分或全部直流供电。5.3.5.8 应对电子

15、设备的实际用电量及其电源系统的配置容量、冗余度进行核算，在满足安全性的前提下对其进行改造，使电源设备处于转换率较高的负载率区间。5.3.6照明系统5.3.6.1节能改造时，应对原回路容量进行校核，应符合GB50034中规定的照度5001x,统一眩光值标准光照均匀度低于19等要求。主机房和辅助区内的主要照明光源宜采用发光二极管(LED)灯。主机房和辅助区一般照明的照度标准值应按照3001x5001x设计，一般显色指数不宜小于80。5.3.6.2 当公共照明采用就地控制方式时，应设置声控或延时等感应功能；当公共区域照明采用集中监控系统时，宜根据照度自动控制照明。5.3.6.3 节能改造时，照明配电回路应配合节能系统智能化建设要求实现分区、分回路设置。5.3.6.4 应充分利用自然光，宜采用各类反光导光装置。5.3.7冷源系统、输配系统、空调末端、给排水系统、供配电系统和照明系统应配备智能化控制系统，应采用模拟量、开关量标准信号或标准通讯协议实现感知和自动控制。5.3.8节能管控平台应具备数据采
